Ngàm gắn 3D Touch và ADXL345 cho Kingsoon KP3S v1

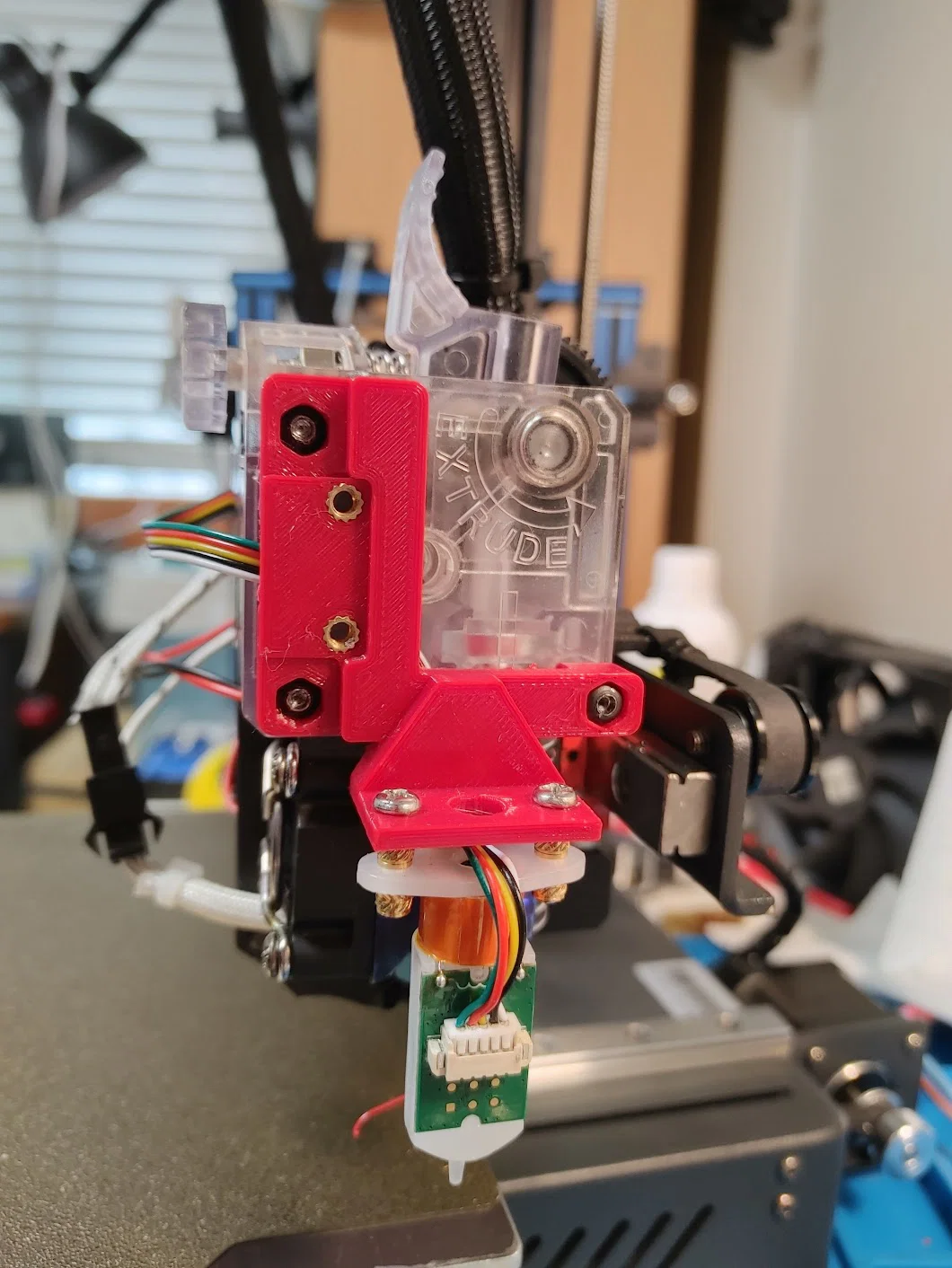

Đây là ngàm gắn 3D Touch và ADXL345 đơn giản dành cho cụm đùn (extruder) của máy in Kingsoon KP3S v1.

Danh sách vật tư (BOM):

Gắn ngàm vào Extruder:

• 2 ốc M3 35mm - cho lỗ trên và dưới bên trái
• 1 ốc M3 20mm - cho lỗ dưới bên phải (bạn có thể tận dụng lại ốc zin từ máy)

Gắn 3D/BL Touch vào ngàm:

• 2 ốc M3 12mm - để cố định 3D/BL touch
• Ốc/đai ốc/lò xo/heatset insert M3; tùy bất cứ linh kiện M3 nào bạn có để giữ 3D touch (mình dùng heatset insert)

Gắn ADXL345 vào ngàm:

• 2 heatset insert M3
• 2 ốc M3 6mm

Lưu ý: Đây là bản remix từ một thiết kế sẵn có nhưng mình không tìm lại được nguồn gốc. Nếu bạn biết tác giả gốc, hãy báo cho mình biết để mình cập nhật thông tin nhé.
