Khung 1u Rack gắn NinoTNC BLE cho Microlab mini modular home server
Bộ khung 1u Rack thiết kế riêng để gắn NinoTNC và board BLE vào hệ thống Microlab Mini Modular Home Server. Sản phẩm đi kèm hướng dẫn lắp đặt chi tiết và thông số in khuyến nghị để đạt hiệu quả tốt nhất.
Mô tả

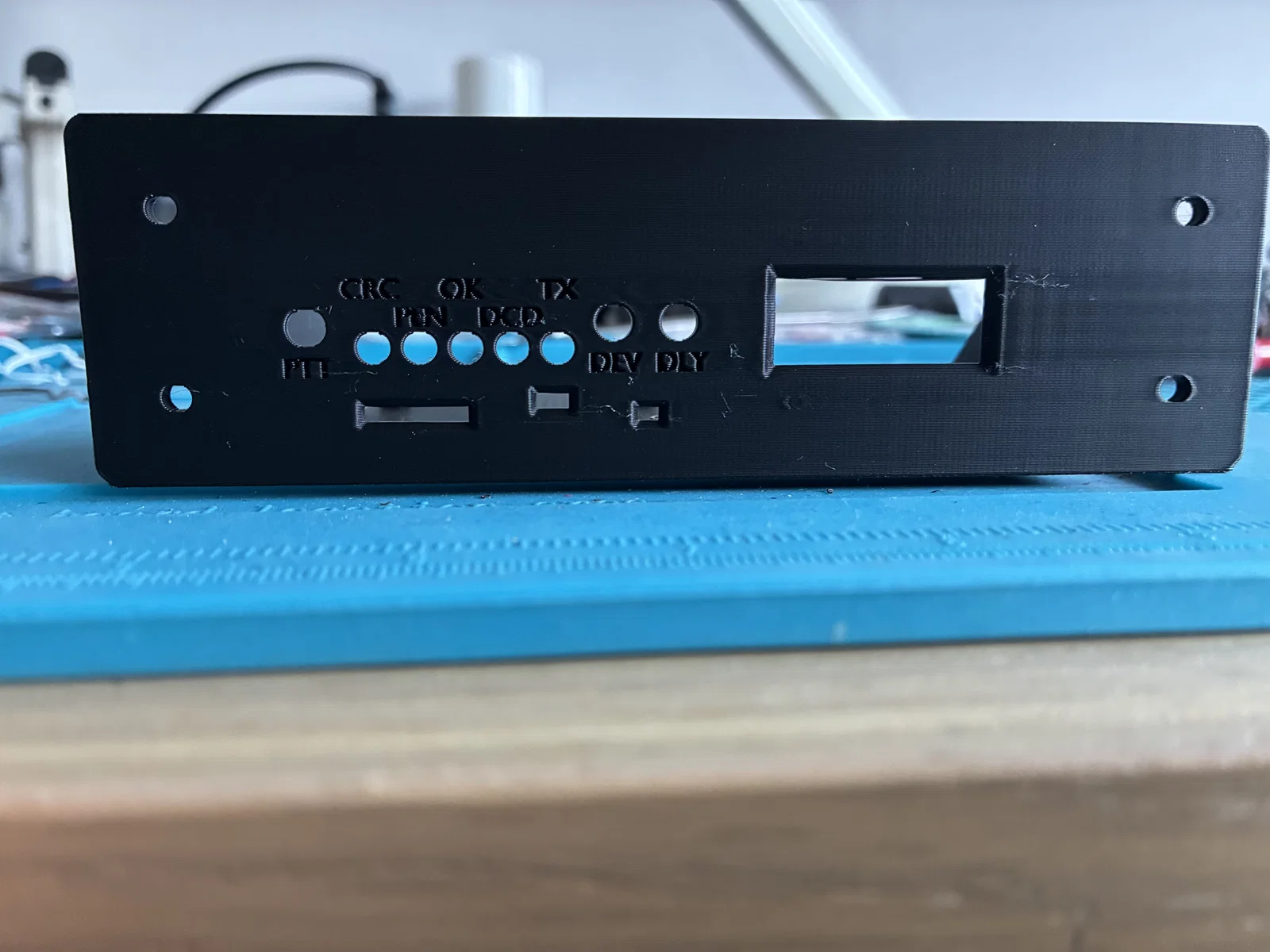

Giới thiệu bộ khung 1u Rack dùng để gắn board BLE adapter và NinoTNC. Khay 1u Rack này được thiết kế để vừa vặn với khung Microlab Mini Modular Home Server. Có sẵn các lỗ trên đế để bắt ốc cấy (threaded inserts) và lỗ phía sau mặt trước để bắt vít tự ren giữ màn hình OLED. Lưu ý khi siết ốc cần cẩn thận để tránh làm nứt màn hình.
Phần cứng bổ sung cần chuẩn bị:
- Màn hình OLED 0.91 inch
- 4 x vít M3 x 12
- 2 x vít tự ren M3
- 4 x ốc cấy M3 x 4 x 4.6
- 4 x chân đế (standoffs) 6mm - có kèm file STL
Mô hình được thiết kế bằng FreeCAD, chú thích bằng Blender. Bản in thử nghiệm sử dụng nhựa Centuri Carbon, đầu in 0.4mm, chiều cao lớp 0.2mm, độ phủ 15%, hỗ trợ in Organic.
Lưu ý: Một vài phần mềm cắt lát có thể cảnh báo mô hình không kín (non-manifold), nhưng vẫn có thể slice và in bình thường.
