Bộ chuyển đổi TRÅDFRI Dimmer sang công tắc âm tường FUGA

Chuyển đổi nút bấm IKEA TRÅDFRI ON/OFF để trông giống như một công tắc âm tường FUGA IHC Wireless. Không cần hàn xì gì cả.

Mình không bán các loại công tắc này, nhưng bạn có thể tìm thấy giải pháp tương tự tại LAB3D.

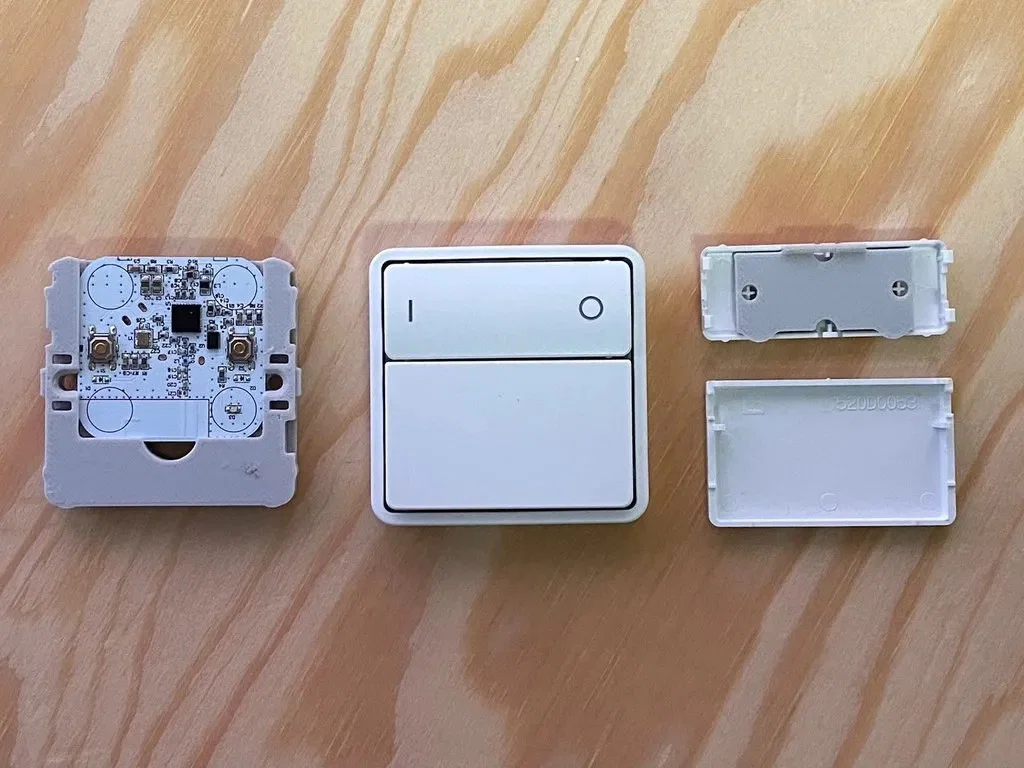

Linh kiện cần chuẩn bị

1 x Khung gắn (Insats), chọn 1 trong 4 loại tùy theo pin. 1 x Bộ chuyển đổi phím bấm (Tangent-adapter). 1 x Bộ điều chỉnh độ sáng TRÅDFRI (704.085.95) hoặc nút rèm (không bán lẻ). 1 x Phím bấm IHC Wireless (5703302132305). 1 x Nắp che cho nút nhấn điện áp thấp (5703302132152).

Hướng dẫn in 3D

Độ dày lớp in (Layer height): 0,2 mm (hoặc 0,1 hay 0,05) Chất liệu (Filament): Fiberlogy EASY PET-G 1,75 mm - Màu xám sáng Máy in: Prusa i3 MK3S

Ghi công

Kasper Christensen: Ý tưởng tổng thể và vị trí đặt PCB. Michael Gylling Hviids: Thiết kế cách lắp PCB vào vị trí và thiết kế bộ chuyển đổi phím bấm.

Bộ chuyển đổi của Michael đã được sử dụng lại với một vài chỉnh sửa nhỏ.

Thông tin pháp lý

Lưu ý rằng giấy phép (CC BY-NC-SA 4.0) không cho phép sử dụng vào mục đích thương mại. Bạn không được phép bán các bản in này để thu lợi nhuận.

Nút nhấn điện áp thấp không được phép đấu nối chung với nguồn 230V. Dự án này dành cho việc lắp đặt trực tiếp trên tường hoặc trong hộp kỹ thuật không có nguồn 230V. Nếu bạn muốn tháo bỏ công tắc 230V cũ để thay bằng nút nhấn điện áp thấp này, hãy nhờ đến thợ điện có chuyên môn.

Dự án này không được tài trợ bởi các công ty có sản phẩm được sửa đổi trong bài.

• LK FUGA® thuộc sở hữu của SCHNEIDER ELECTRIC DANMARK A/S.
• TRÅDFRI thuộc sở hữu của IKEA of Sweden AB.
• ZigBee thuộc sở hữu của ZigBee Alliance.
