Bộ Chuyển Đổi Ống Xả 3-Inch Cho Bambu Lab H2 Series - Kiểu Thẳng và Chéo

Bộ chuyển đổi này được thiết kế dựa trên sự hợp tác với Ryan Pendleton, người đang cần các bộ chuyển đổi ống xả "hướng xuống theo đường chéo". Tôi đã mở rộng thiết kế để bao gồm thêm các bộ chuyển đổi với nhiều tùy chọn hướng thoát khác nhau. Các bộ chuyển đổi này được thiết kế để vừa với các loại ống dẫn khí 3 inch (~80mm). Thiết kế được thực hiện trên OnShape CAD, kết hợp ý tưởng từ cả hai chúng tôi. Ryan đã đảm nhận việc in thử nghiệm trên máy in Bambu của anh ấy, cũng như tất cả các bản in hoàn thiện và chụp ảnh kết quả cuối cùng.

Để lắp phần đế dovetail vào máy in, bạn cần bốn ốc vít tự ren đầu chìm (BT3x12mm).

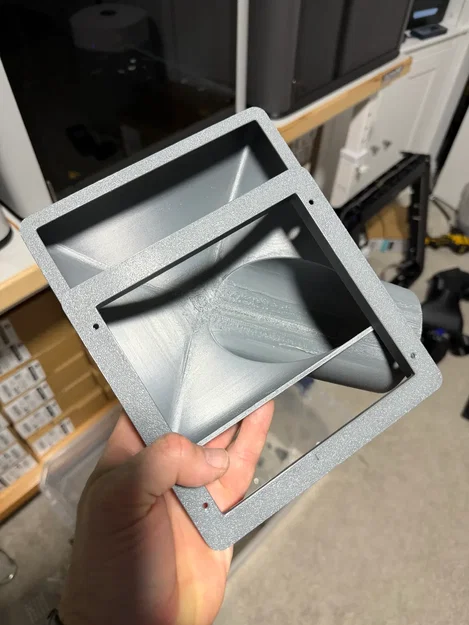

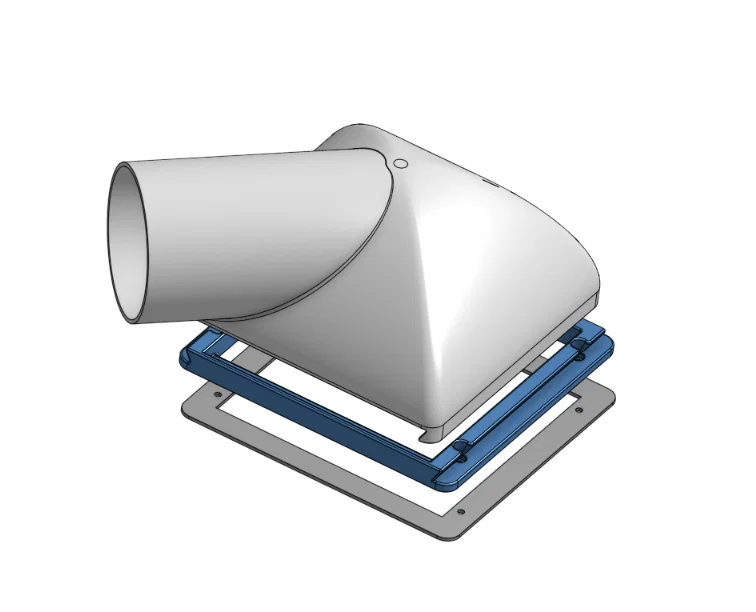

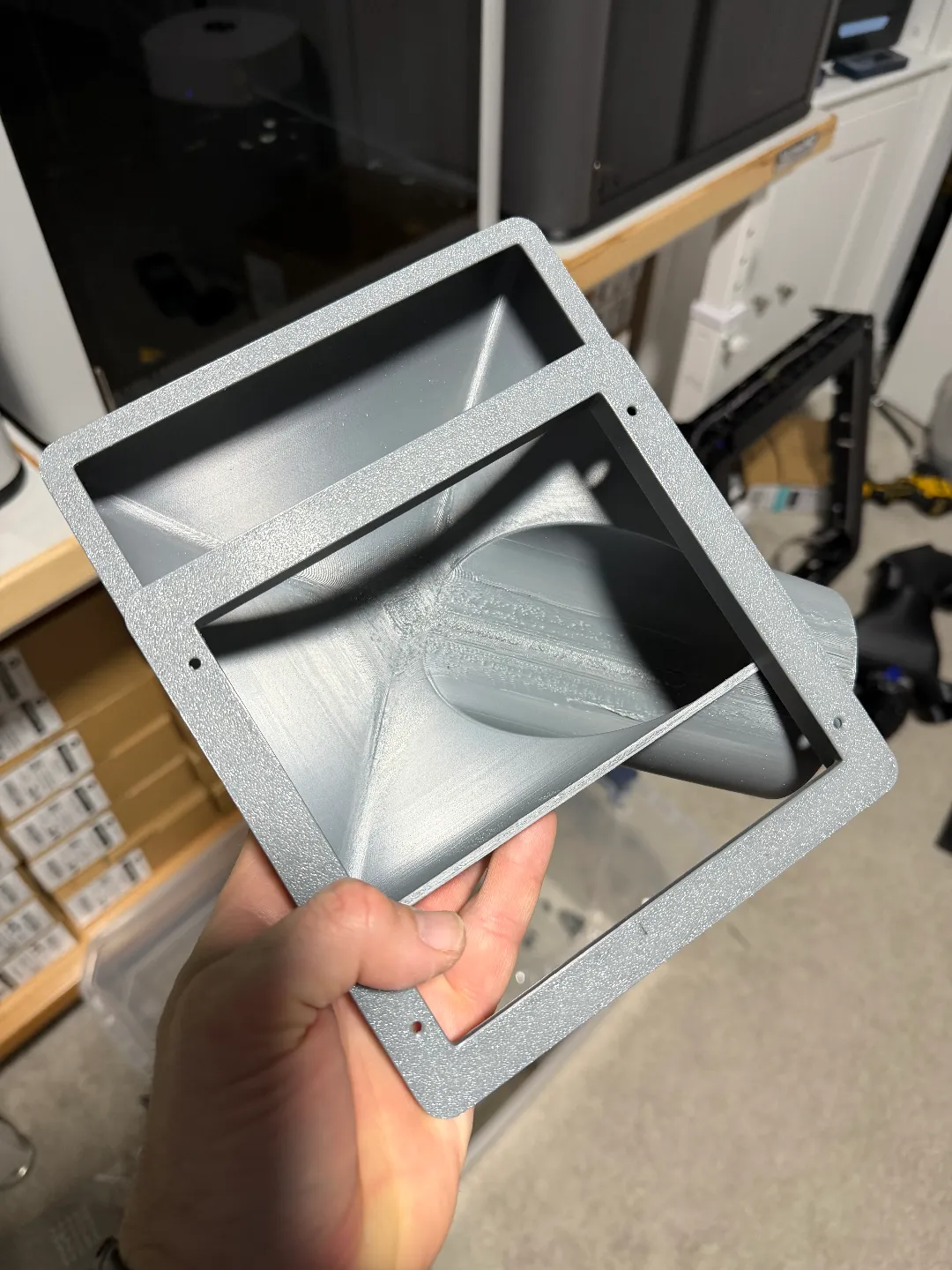

Bộ sản phẩm bao gồm phần Đế (Base) dạng khớp nối dovetail, một miếng Đệm (Gasket) tùy chọn và một trong tám kiểu Nắp chụp (Hood) khác nhau (xem ảnh) với ống thoát hướng theo các chiều khác nhau. Khi sử dụng, đế dovetail được bắt vít vào mặt sau của máy in (sử dụng các lỗ vít có sẵn của ống xả) và các miếng Nắp chụp chỉ cần trượt vào phần Đế.

QUAN TRỌNG: Có kèm theo các chi tiết thử nghiệm, hãy sử dụng chúng trước khi in bất kỳ miếng Đế hoặc Nắp chụp nào; xem phần Lắp ráp và Sử dụng bên dưới để biết thêm chi tiết. Tóm tắt nhanh - hãy in Bản mẫu (Template) trước.

Tám kiểu Nắp chụp bao gồm:

1. Bracket V08-DL - Hood.stl: Ống thoát xuống dưới và sang trái
2. Bracket V08-DR - Hood.stl: Ống thoát xuống dưới và sang phải
3. Bracket V08-UL - Hood.stl: Ống thoát lên trên và sang trái
4. Bracket V08-UR - Hood.stl: Ống thoát lên trên và sang phải
5. Bracket V08-L - Hood.stl: Ống thoát sang trái
6. Bracket V08-R - Hood.stl: Ống thoát sang phải
7. Bracket V08-U - Hood.stl: Ống thoát thẳng lên trên
8. Bracket V08-D - Hood.stl: Ống thoát thẳng xuống dưới

Lắp ráp và Sử dụng

Các lỗ vít hiện có trên máy in Bambu được sắp xếp theo hình chữ nhật với kích thước như sau:

• Khoảng cách dọc: 111mm
• Khoảng cách ngang: 146mm

Tuy nhiên, vì bản in được thực hiện bằng ASA (vốn co lại đáng kể khi nguội), kích thước mô hình đã được điều chỉnh để bù đắp cho độ co này. Để hỗ trợ điều chỉnh, một chi tiết Bản mẫu (Template) đã được in để kiểm tra độ khít. Ngay cả khi bạn định in bằng ASA, bạn vẫn nên in bản mẫu vì không phải loại nhựa nào cũng có đặc tính giống nhau. Kiểm tra độ khít với các lỗ vít bằng Bản mẫu, nếu cần, hãy điều chỉnh tỷ lệ bản in theo trục X hoặc Y (hoặc cả hai) để có độ khít tốt, sau đó áp dụng tỷ lệ đó cho các bản in cuối cùng.

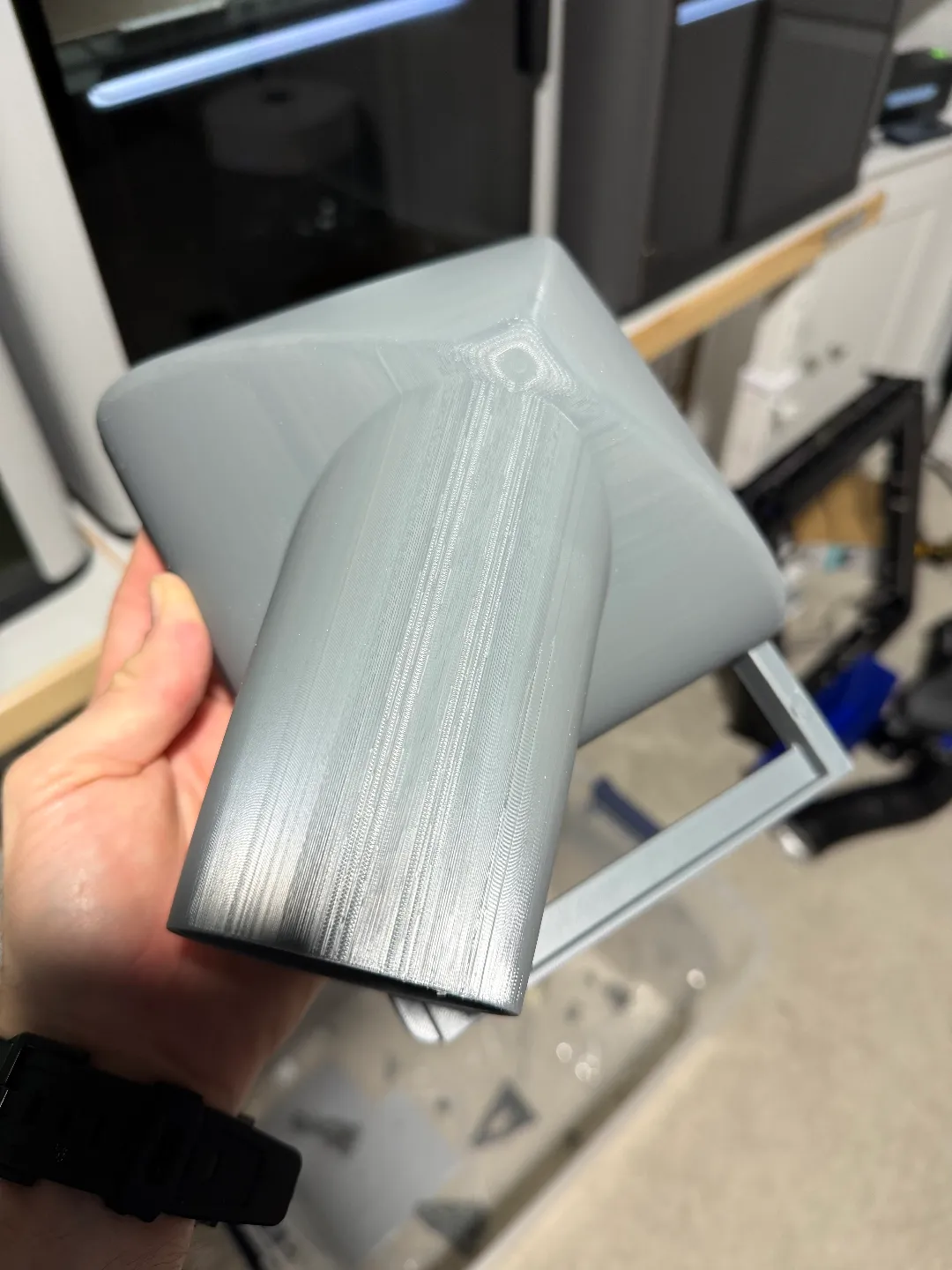

Việc in phần mặt trên của ống chuyển đổi trên Nắp chụp ban đầu gặp một số vấn đề, vì vậy một chi tiết TubeSectionTest cũng được bao gồm để thử nghiệm các thông số in mà không cần phải in toàn bộ nắp chụp.

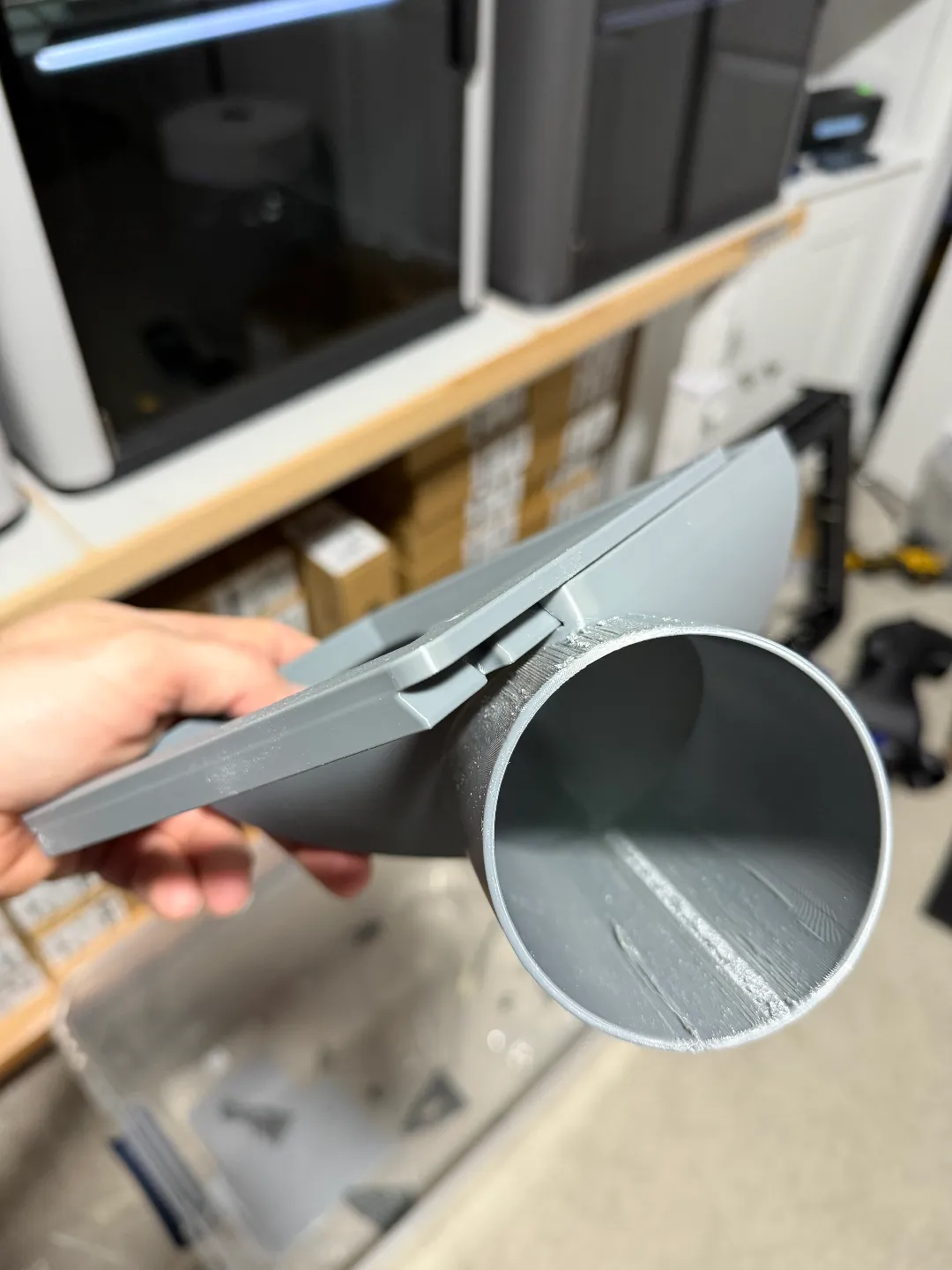

Để lắp bản in cuối cùng vào máy in, hãy cố định miếng Đế lên lỗ xả bằng bốn ốc BT3x12mm. Miếng Nắp chụp bạn chọn chỉ cần trượt xuống khớp dovetail của phần Đế - không cần thêm ốc vít nào khác. Ống dẫn khí 3 inch được gắn vào ống trên Nắp chụp bằng kẹp ống loại 3 inch (xem ảnh).

Hướng dẫn in

Được in bằng nhựa ASA với các thông số sau:

• Chiều cao lớp in: 0.16mm
• Tường (wall loops): 5 lớp
• Độ lấp đầy (infill): 15%

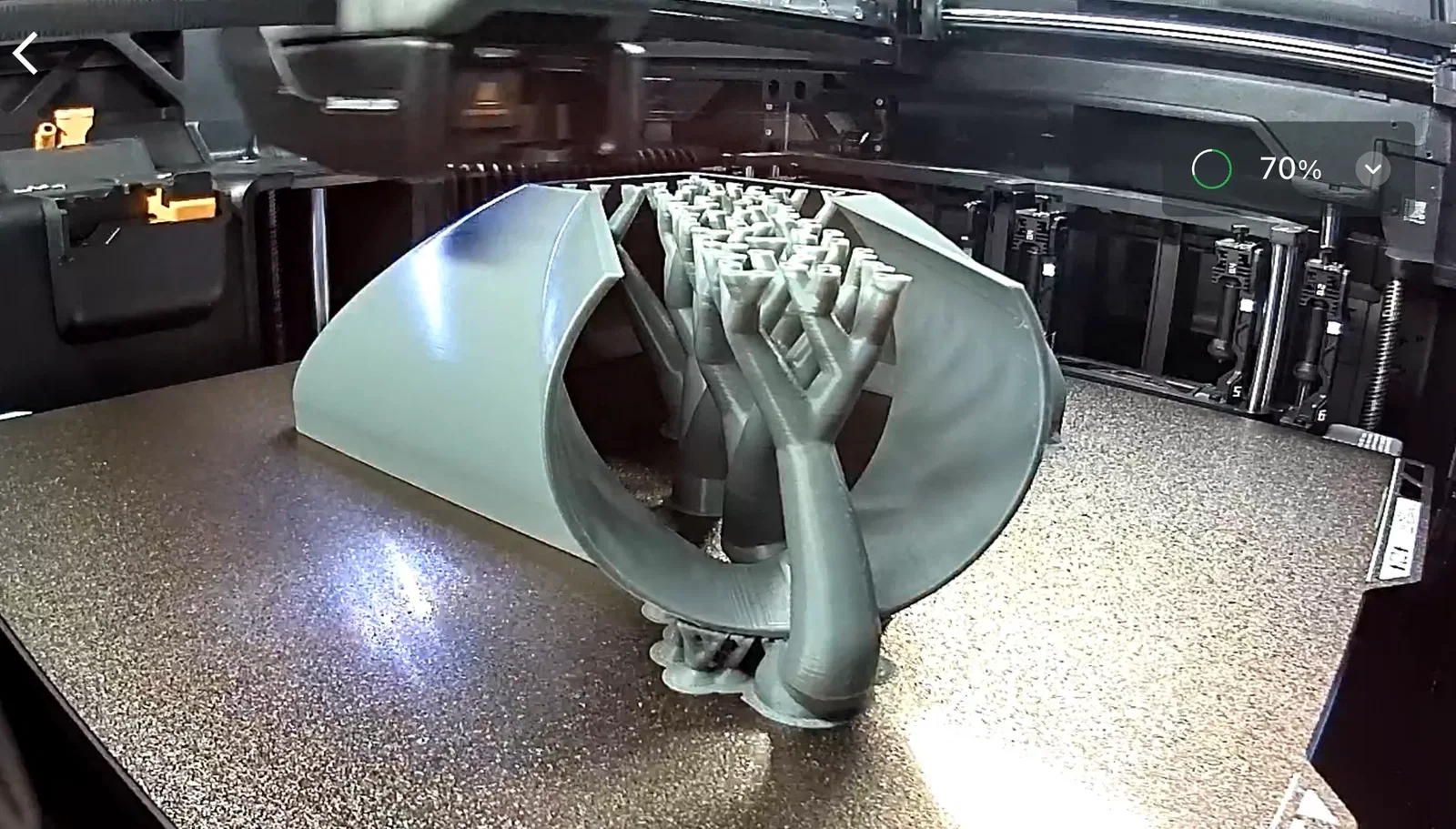

• Cần dùng hỗ trợ (support) cho các miếng Nắp chụp (khuyên dùng support dạng organic/tree)

In miếng Đệm (Gasket) bằng nhựa TPU.

CAD

Các tệp OnShape 3D CAD cho mô hình này nằm ở đây:

https://cad.onshape.com/documents/351b53ce11c66bc4df76bbc2/w/e18969f7d97b61c32ec1ce27/e/f1b133d85e6c9b6991d6518e?renderMode=0&uiState=6a1a3f5cedd8b74981b2750f
