Bộ 1u Rack Mount cho Microlab Mini Modular Home Server (WSPR Kit)

Giới thiệu khay 1u Rack dành cho bộ build Worked All OARC 2025 WSPR Kit.

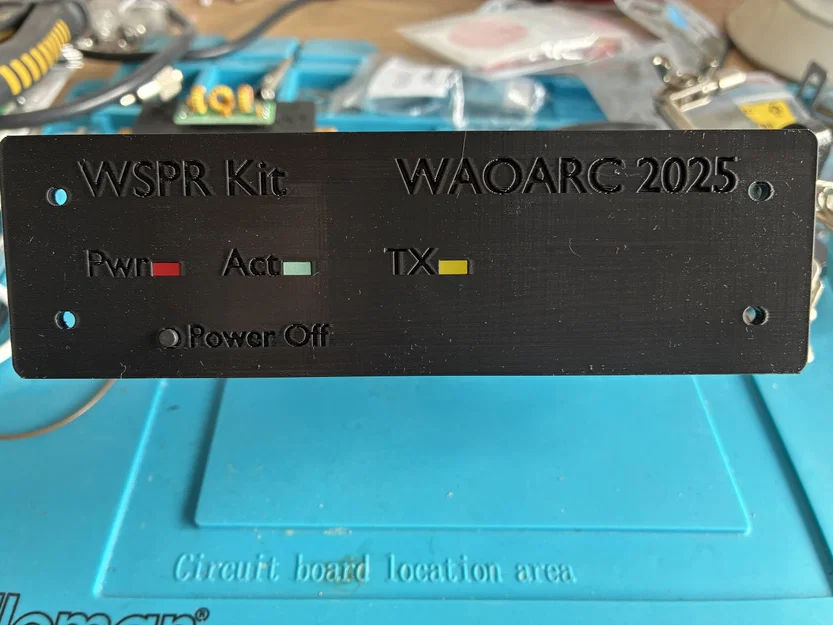

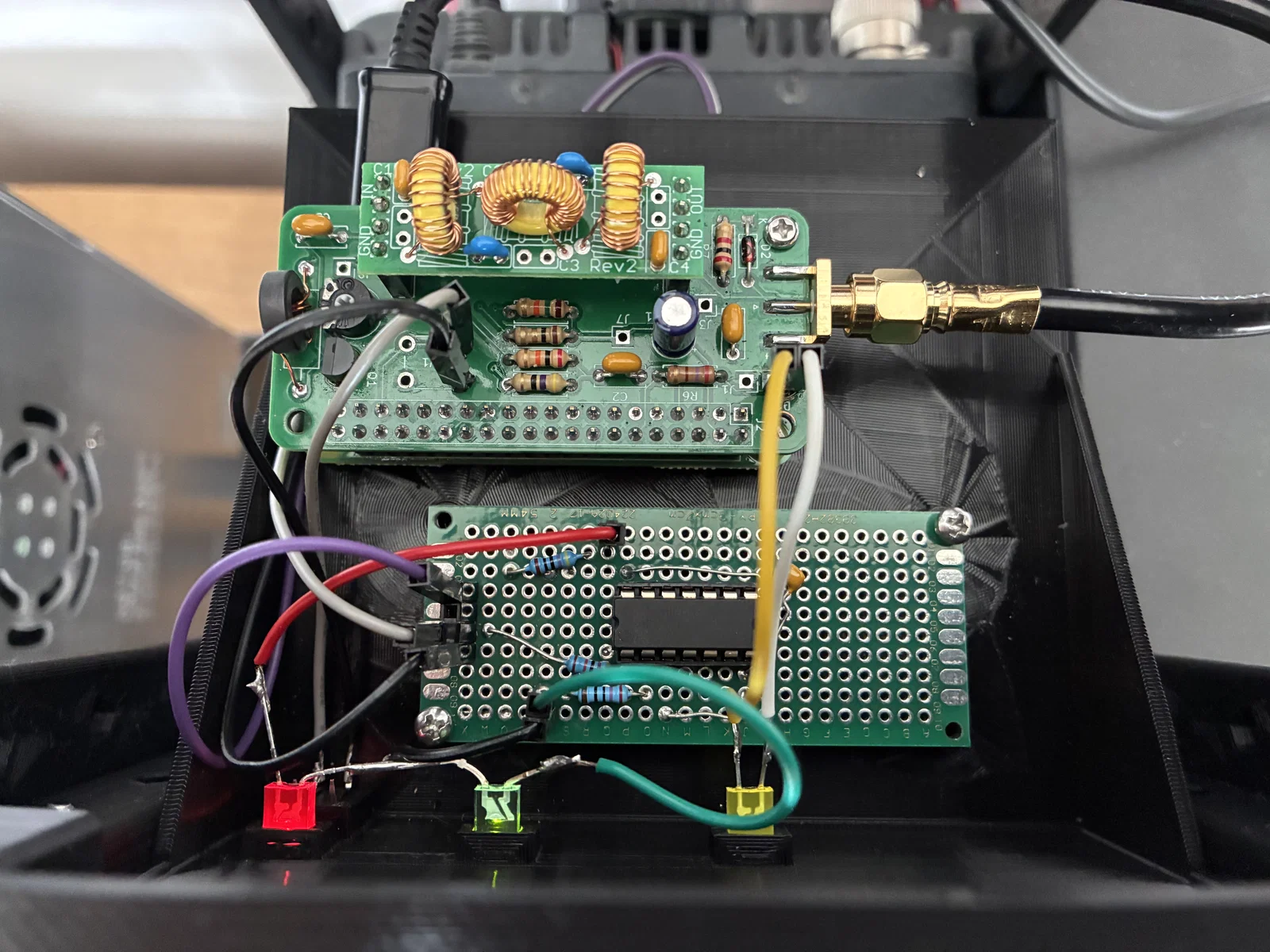

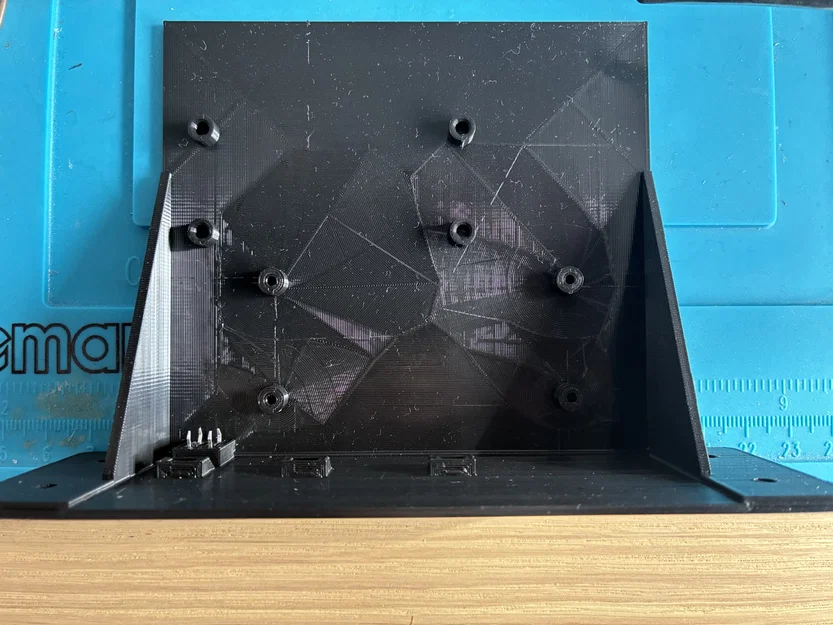

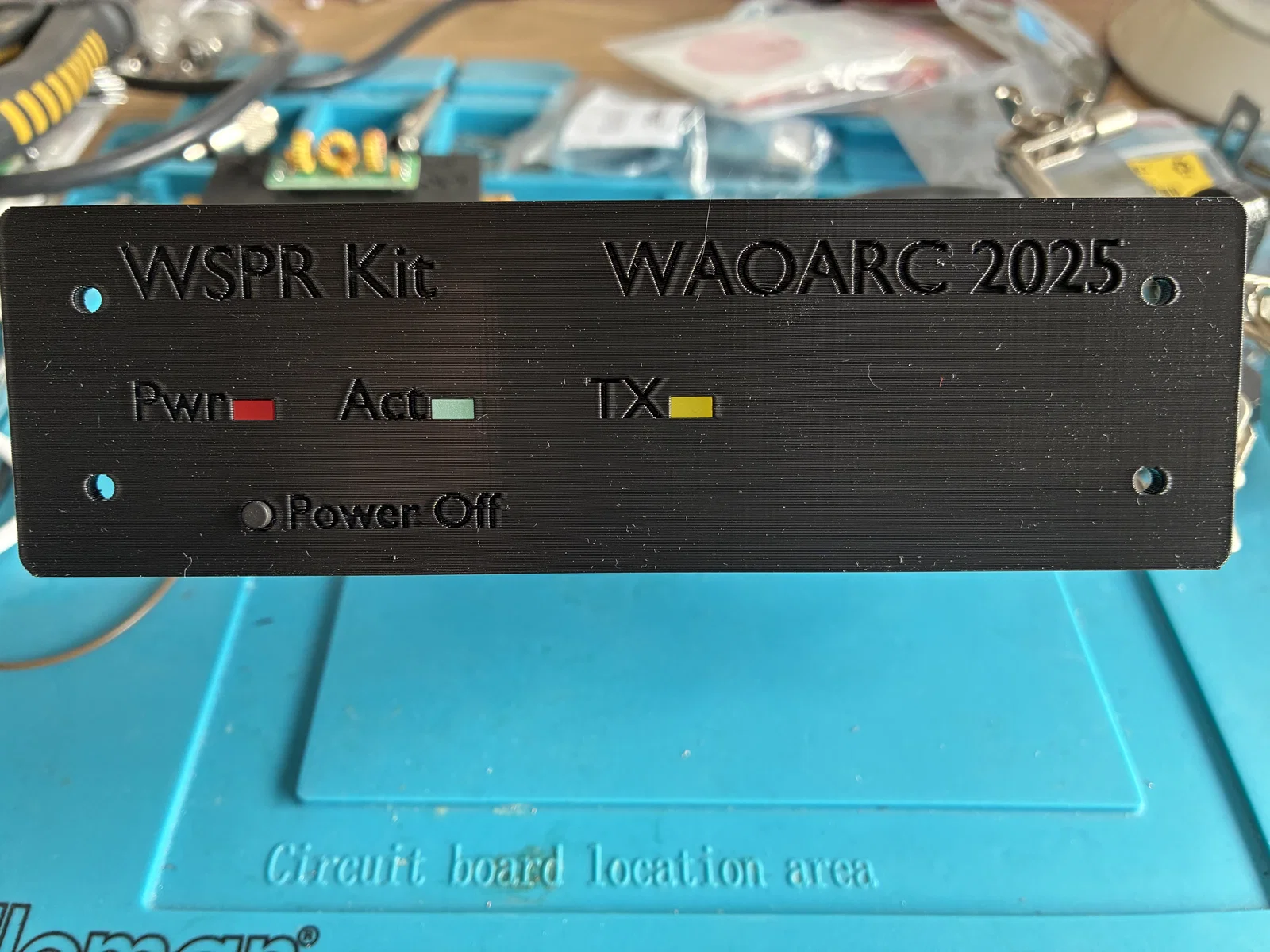

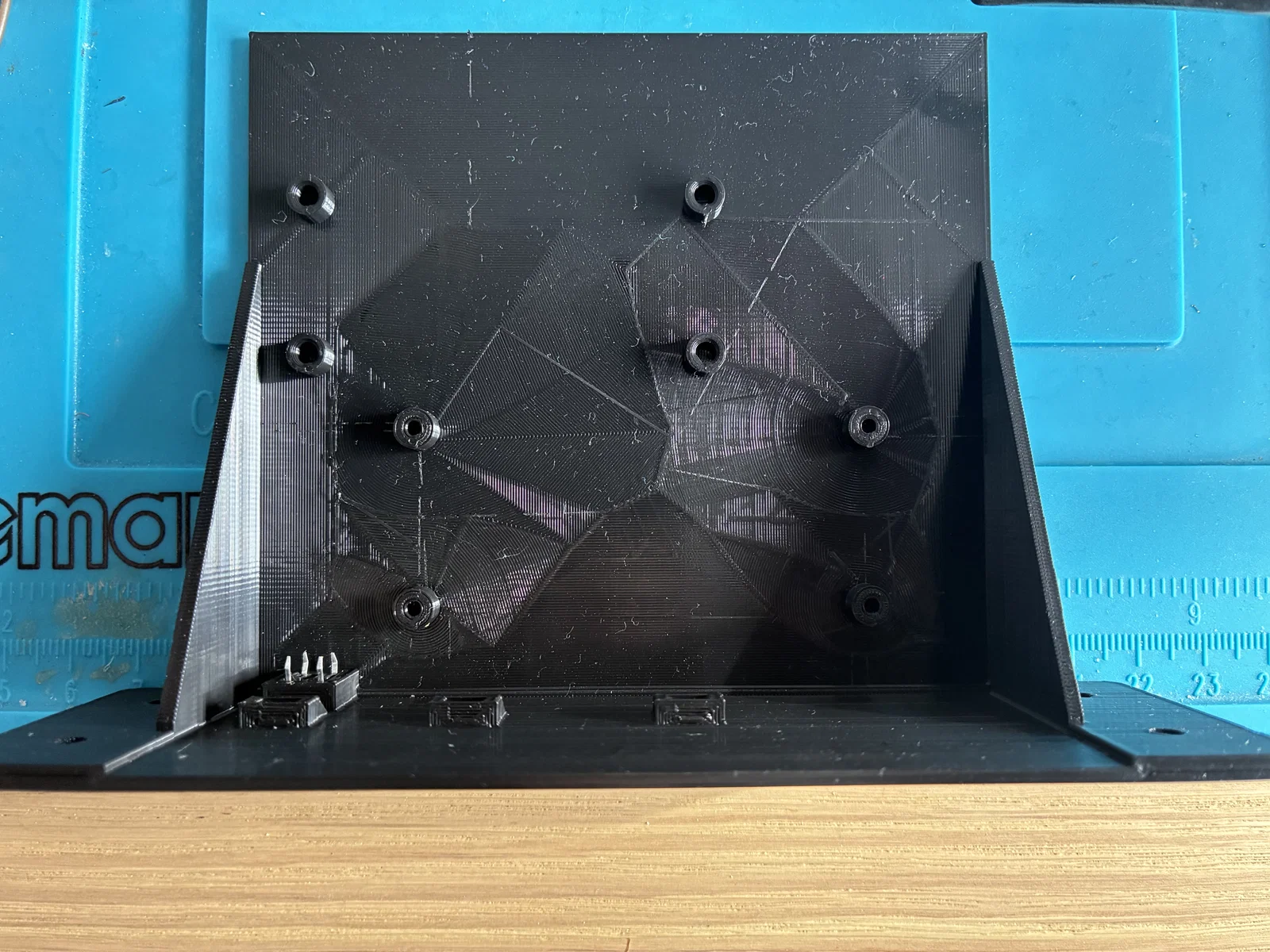

Khay gắn 1u Rack này được thiết kế để lắp vừa vào tủ Microlab Mini Modular Home Server Rack. Sản phẩm có sẵn các lỗ bắt vít cho RaspberryPi Zero2W / WSPR Hat và một bo mạch phụ (daughter board) làm từ PCB tạo mẫu để điều khiển đèn LED báo hiệu hoạt động ở mặt trước tủ rack.

Ngoài ra, bộ sản phẩm còn đi kèm một tấm gắn 0.5u Rear Panel cho đầu chuyển SMA sang SO-239.

Phần cứng bổ sung cần thiết:

• 4 x Threaded Inserts M2.5 x 3.5 x 4
• 1 x Ốc vít M2.5 x 16
• 5 x Ốc vít M2.5 x 4
• Đèn LED chữ nhật Đỏ/Xanh lá/Vàng 5mm x 2.5mm x 9.5mm
• Bo mạch tạo mẫu (Prototyping Board) 3cm x 7cm
• Dây cắm loại Dupont M-F
• Công tắc nhấn nhả (Tactile Mini Switch) - 6x6x7
• 4 x 1 Socket Header khoảng cách 2.54mm
• 6 x 1 Pin Header
• Các linh kiện điện tử khác - Xem sơ đồ mạch
• Đầu chuyển SMA F sang SO-239.

Các mẫu mô hình được thiết kế bằng FreeCAD. Mình in bằng máy Ender 3 Neo, dùng đầu phun 0.4mm, chiều cao lớp in 0.2mm, độ phủ 20%, không cần hỗ trợ (supports).
