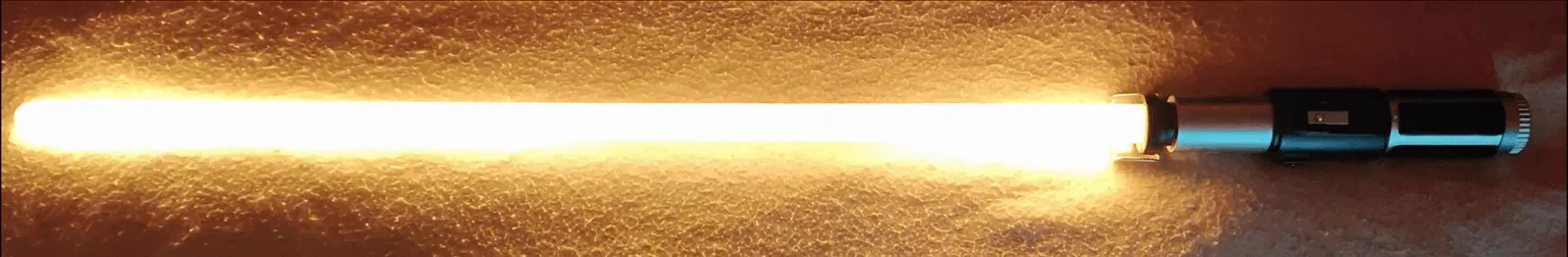

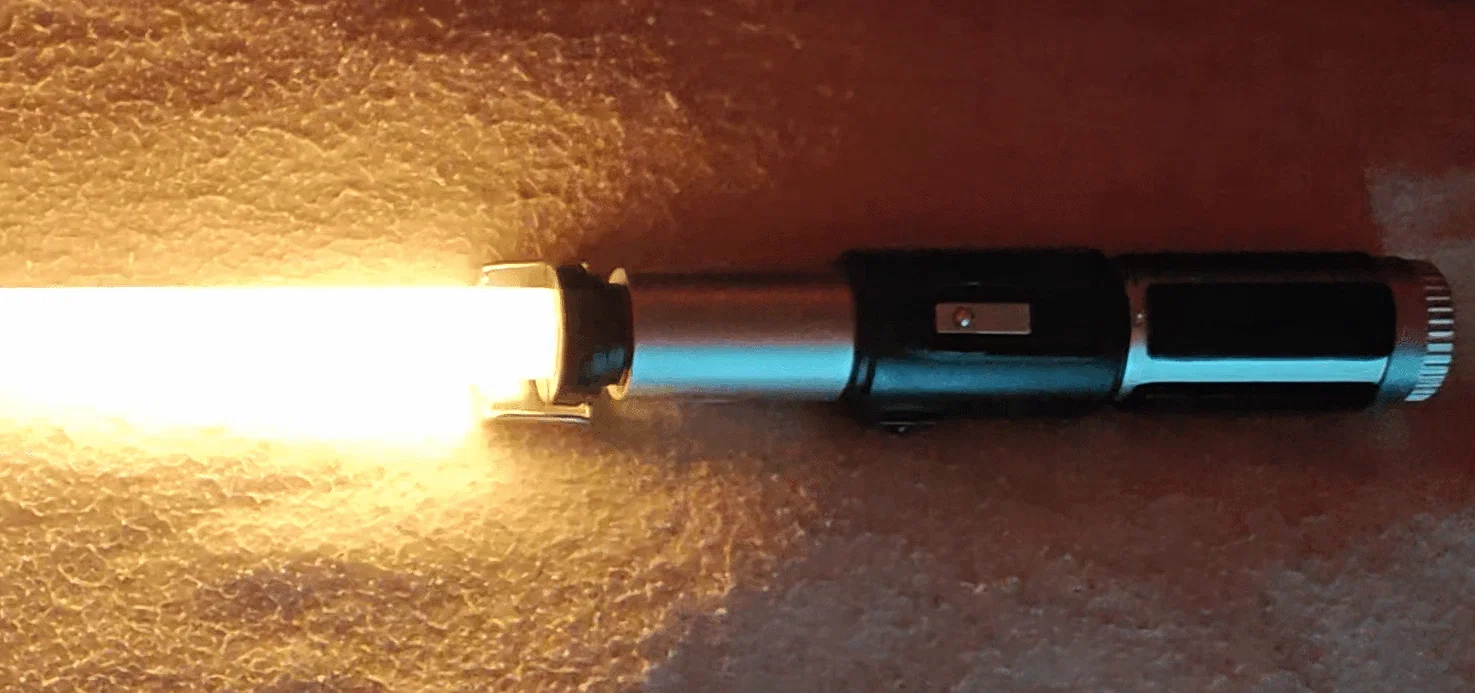

Bộ kit chuyển đổi ZD Toys Yoda Lightsaber sang Proffie

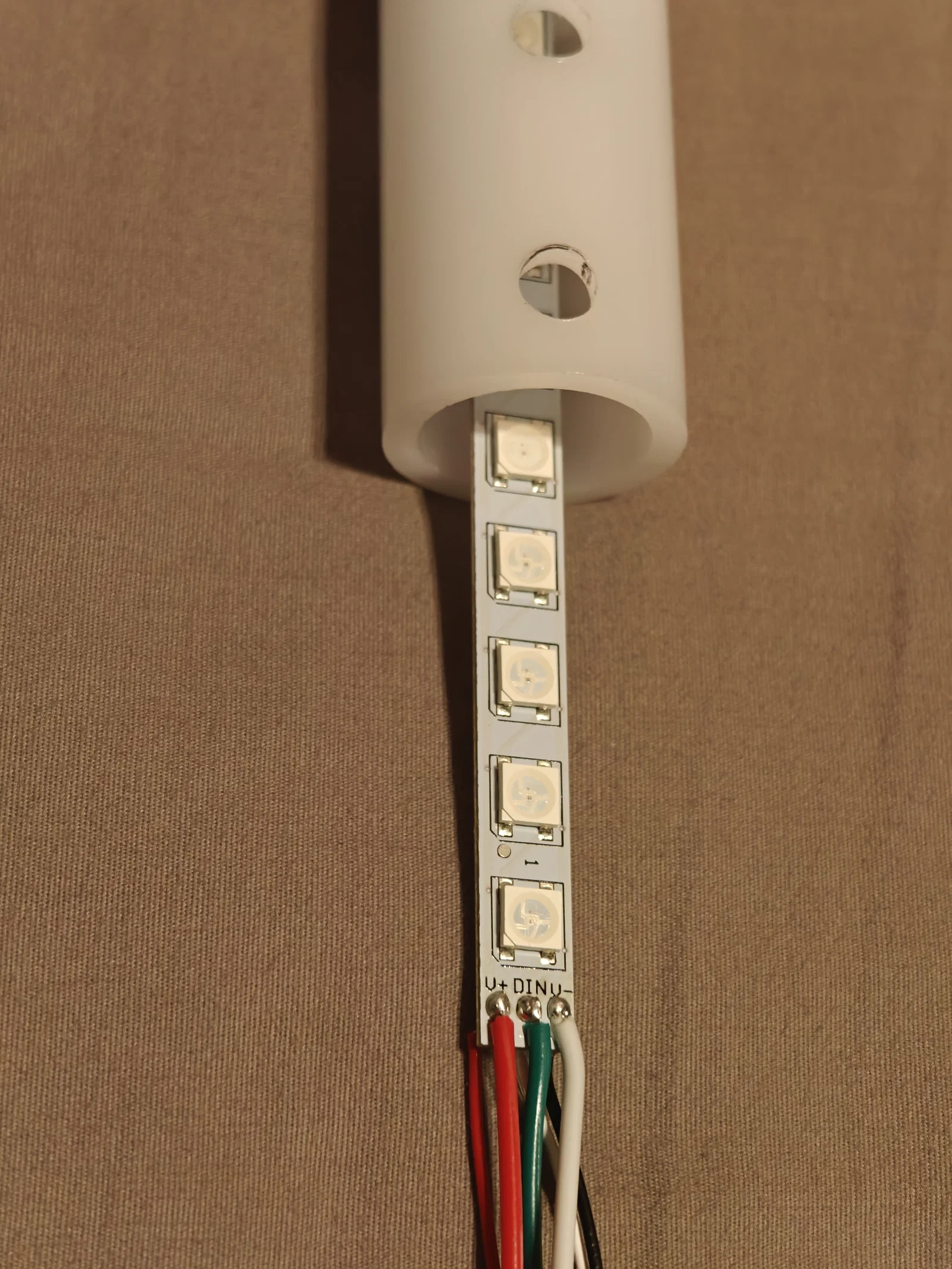

Đây là tất cả những gì bạn cần để nâng cấp cây kiếm ánh sáng Yoda của ZhongDong Toys lên board Proffie. Việc chuyển đổi rất đơn giản kiểu "drop-in", vì kiếm gốc đã có sẵn các linh kiện cần thiết như pin, loa, nút bấm và dải LED RGB. Hồi đó cái cán kiếm bị dán keo chết, nên bạn cần kiên nhẫn một chút để cạy nó ra - và có lẽ nó sẽ để lại vài vết "trầy xước phong trần" dọc theo cán. Mình đã dùng dao rọc giấy và một ít axeton bên trong dọc theo các đường nối để tách nó ra.

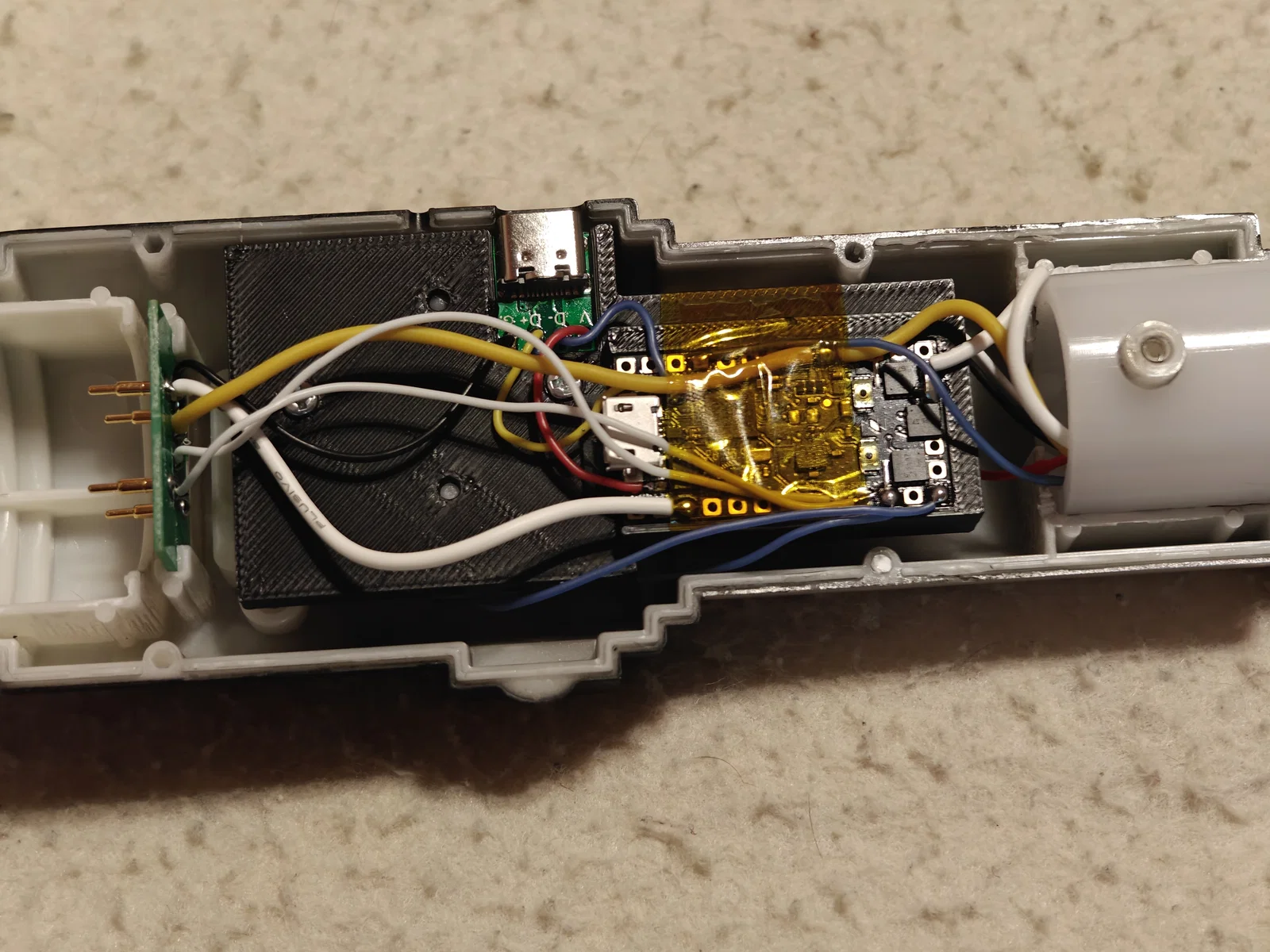

Sau khi mở được, việc thay thế chỉ là đổi board cũ sang Proffieboard (và board USB-C breakout, cái này bạn có thể tìm trên AliExpress hoặc Amazon). Mình khuyên bạn nên dùng thêm mạch bảo vệ pin vì phần khung in 3D vẫn còn dư nhiều chỗ, nhưng mình thì chọn cách tháo pin ra khi không sử dụng. Việc đấu dây khá thẳng thắn, bạn có thể xem trình cấu hình chính thức có kèm sơ đồ đấu dây nếu cần. Proffieboard được cố định bằng một ít băng keo Kapton quấn quanh board và tấm gắn, qua thử nghiệm của mình thì như vậy là đủ chắc chắn.

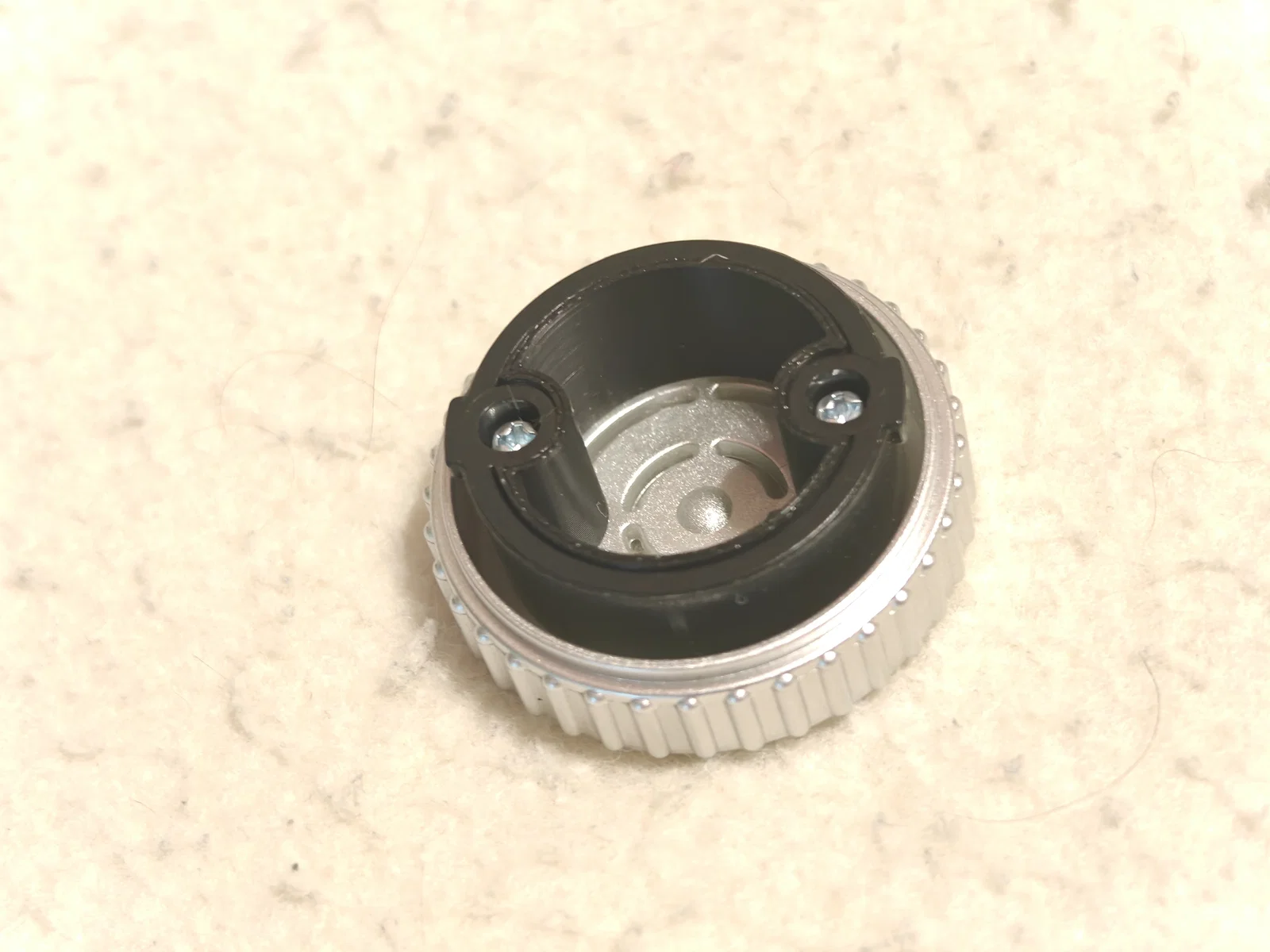

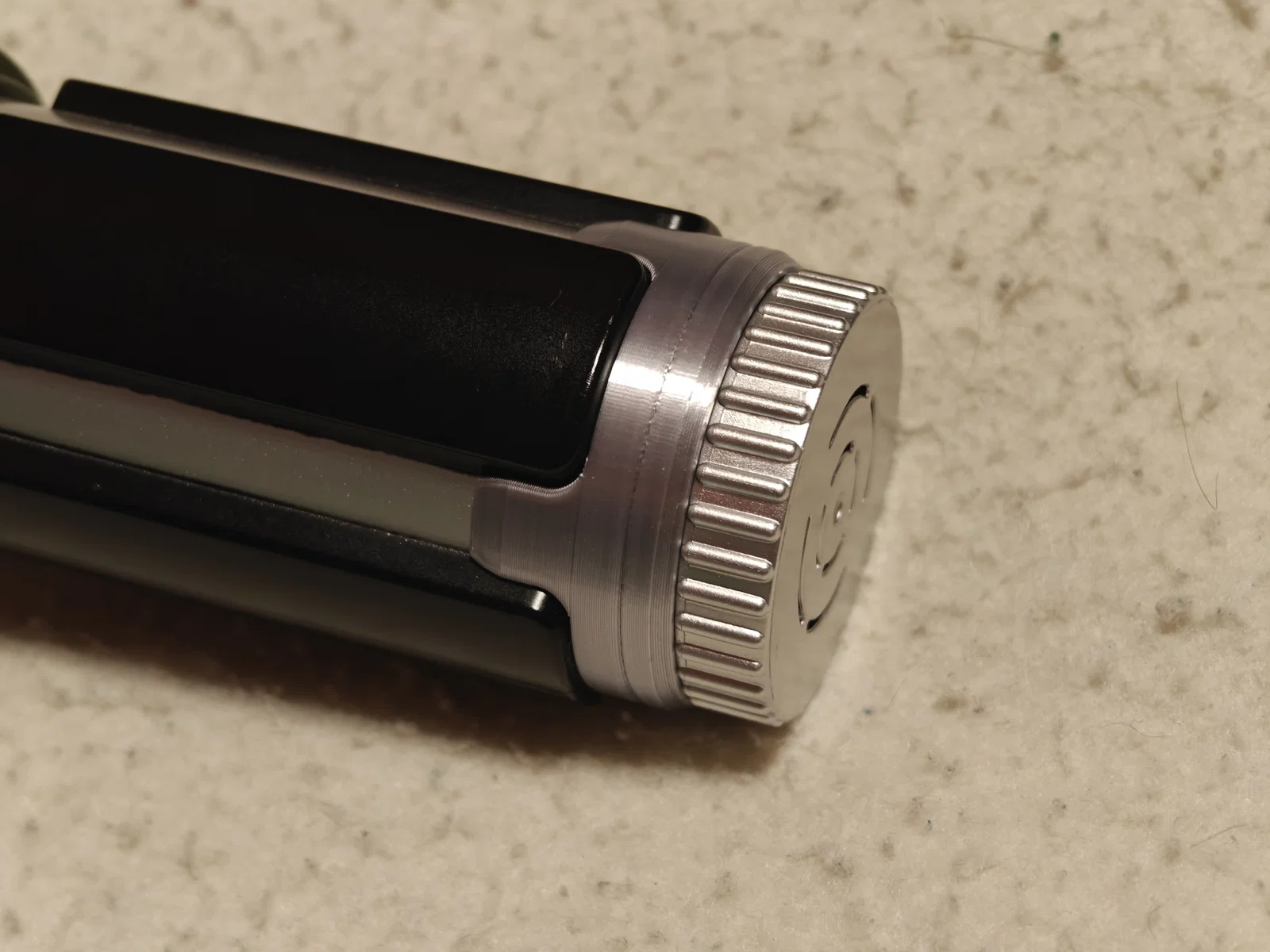

Vì cán kiếm ban đầu bị dán keo và không có ốc vít để gắn lại phần đuôi, mình đã thiết kế một cái vòng nhỏ ôm quanh cán để giữ hai nửa lại với nhau. Nếu nắp pin bị lỏng hoặc pin bị lắc lư bên trong, mình cũng đã kèm theo một miếng chêm nhỏ để nhét vào nắp pin, giúp tăng thêm khoảng nửa milimet, đủ để giữ mọi thứ chắc chắn như mình đã thử nghiệm.

Tất cả các linh kiện in 3D này đều không cần support!
