Thay thế kẹp tay phải cho bộ trống điện tử Simmons Titan 70

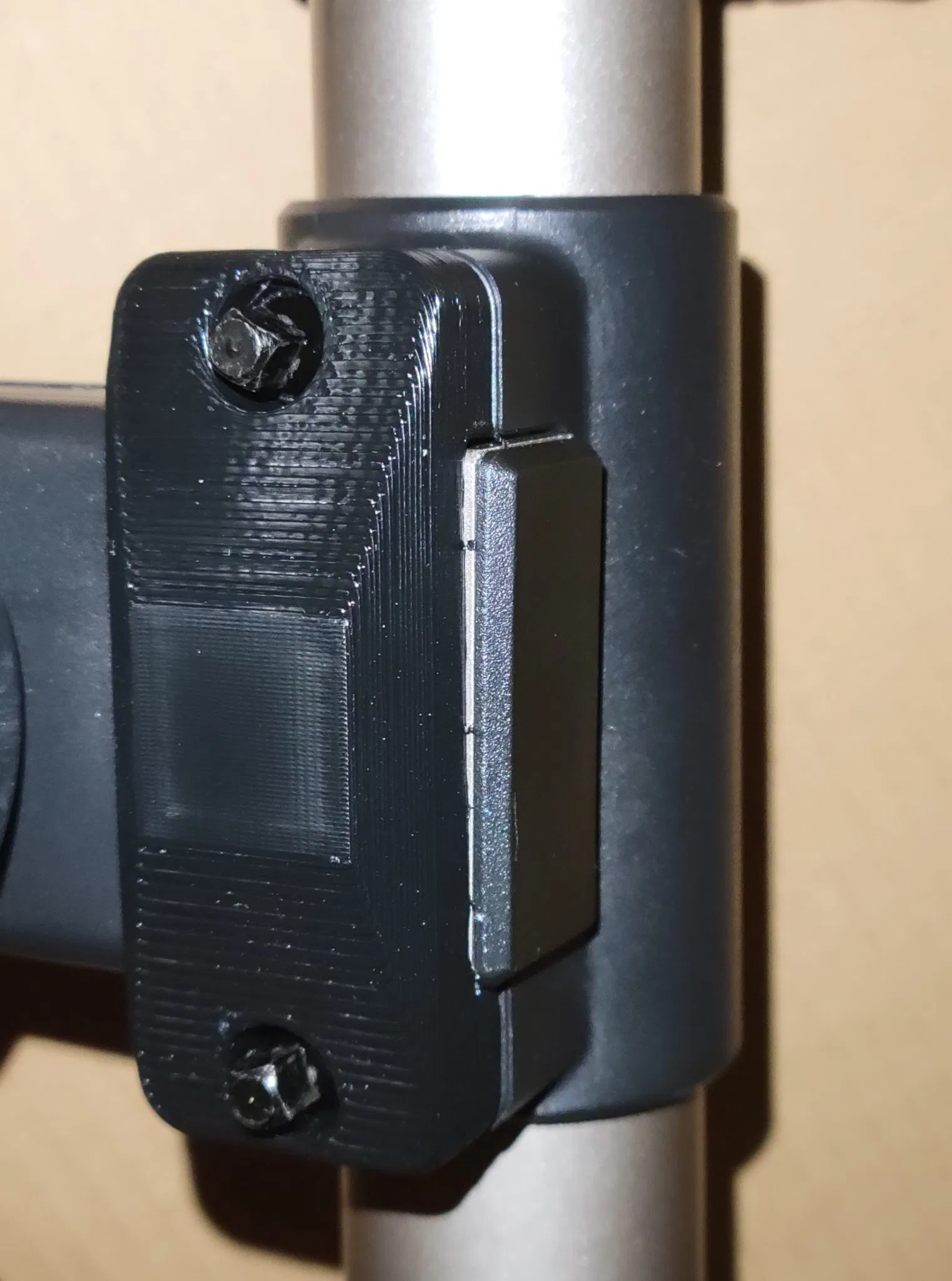

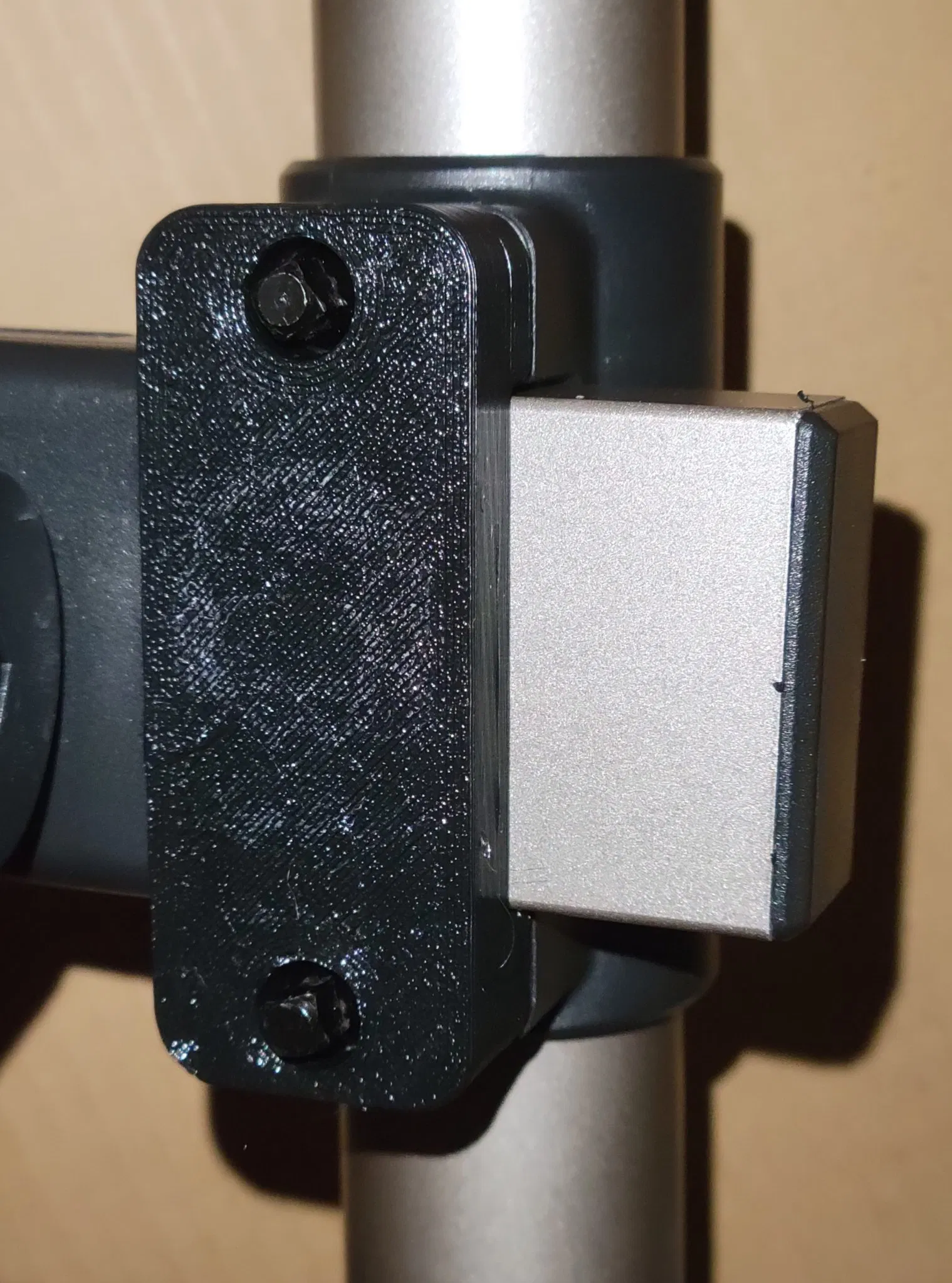

Đây là một sự thay thế cho hàm ngoài của kẹp passthrough cho cánh tay phải của bộ trống điện tử Simmons Titan 70.

cập nhật 02 THÁNG 10 '23

Những gì đã thay đổi:

• v1 được thay thế bằng v1.1, đường kính của lỗ xuyên qua được mở rộng, độ sâu khoét tăng lên
• v2 được phát hành

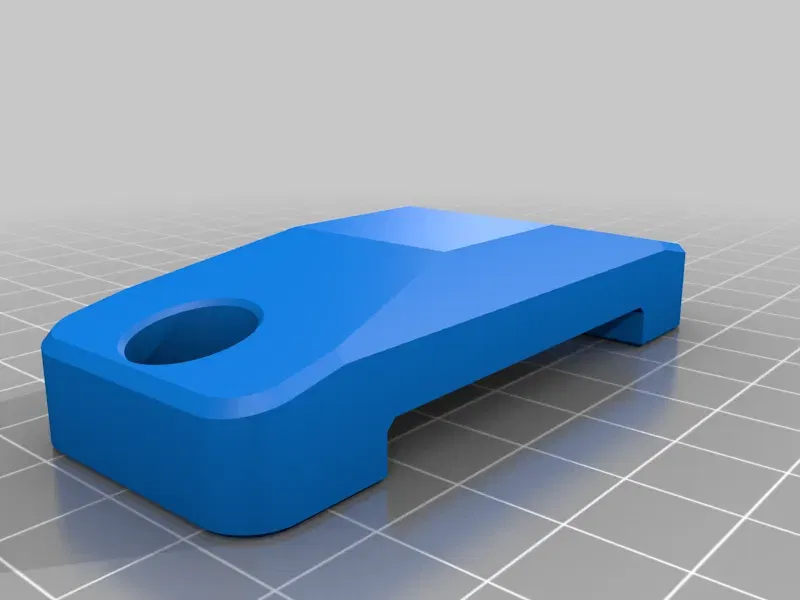

v1.1 có một vát 0.5mm nơi các cạnh gặp nhau trên bề mặt xây dựng để giúp giảm thiểu hiệu ứng chân voi, và một fillet 1.0mm bên trong các lỗ khoét để dễ dàng in mà không cần hỗ trợ.

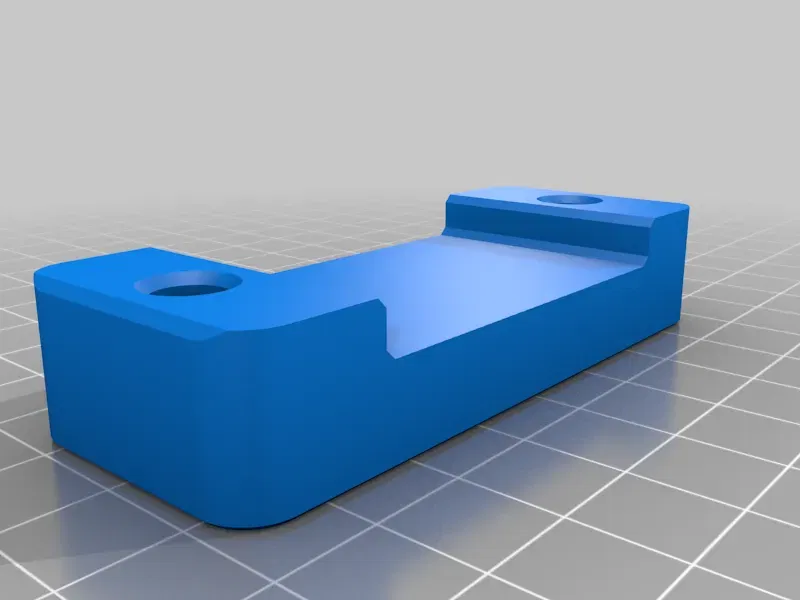

v2 là lựa chọn cá nhân của tôi, nhưng chỉ là một sự thay đổi về thẩm mỹ. Việc bạn có cần tạo hỗ trợ hay không phụ thuộc vào việc máy in của bạn có thể tạo cầu giữa 46.5mm giữa các cột hay không. Tôi không thích cách mà các cạnh của tôi trông như thế nào mà không có hỗ trợ, vì vậy tôi đã thêm 2 sọc mỏng hỗ trợ cây, về cơ bản chia nó thành 3 đoạn cầu ngắn. Vẫn quản lý sử dụng ít filament hơn một chút so với v1.1, và đó là tính cả vật liệu hỗ trợ.

Tôi sử dụng vòi phun 0.6mm, chiều rộng đùn 0.675mm, chiều cao lớp 0.3mm, 4 viền, 3 lớp dưới và 6 lớp trên.

v1.1 sử dụng ~22.5g filament và mất khoảng ~35 phút để in.

v2 sử dụng ~21.5g filament và mất khoảng ~48 phút để in.

Các tệp .STEP được bao gồm cho cả hai phiên bản trong trường hợp ai đó cần chỉnh sửa chúng.

Chúc mừng!

**Nhập từ hồ sơ Thingiverse của tôi. Đã bỏ bản ghi bài viết cũ khi nhập.

Cài đặt In

Thương hiệu máy in:

Sovol

Máy in:

SV04

Bệ in:

Không quan trọng

Hỗ trợ:

Không quan trọng

Độ phân giải:

0.3mm

Mật độ:

15% Hình chữ nhật

Filament: Hatchbox PETG Đen

Ghi chú:

Tôi cá nhân sử dụng 4 viền để tường của tôi dày hơn một chút so với kẹp tiêu chuẩn.
