Giá đỡ đơn giản cho màn hình cảm ứng Raspberry Pi 7

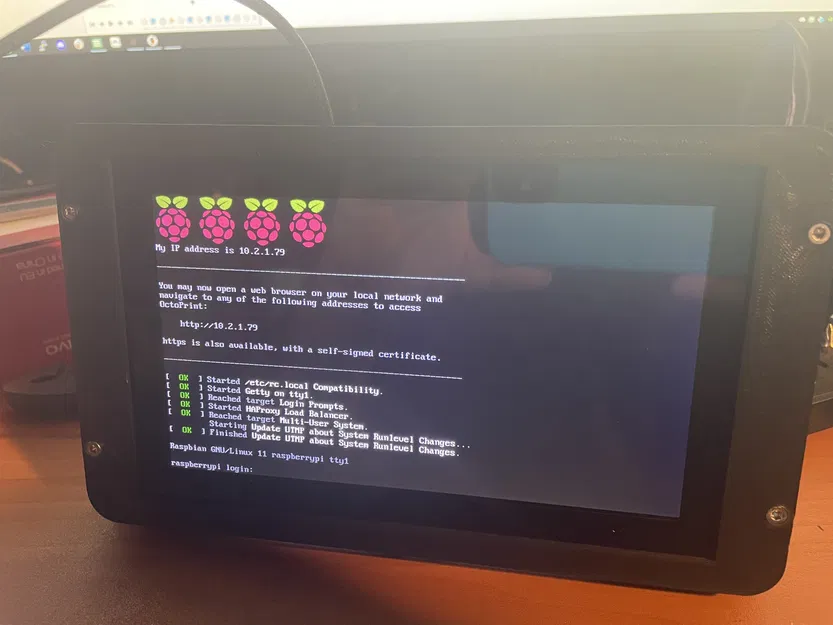

Đây là một trường hợp đơn giản cho màn hình cảm ứng 7" Raspberry Pi. Tôi đã gặp vấn đề với vỏ gốc/chính thức không được căn chỉnh với khung, và cũng bị bao kín, vì vậy điều này khắc phục được vấn đề đó, và cũng cho phép vỏ đứng độc lập. Toàn bộ thiết bị dễ dàng lắp ráp với các vít và đai ốc M3, mặc dù cần chú ý không để vít xuyên qua mặt sau của màn hình vì các lỗ gắn không có gì ở phía sau chúng.

Mỗi bên được đánh dấu A hoặc B, để giữ cho mọi thứ đơn giản. Có những khác biệt nhỏ nhưng quan trọng giữa hai bên.

Khuyến nghị in ấn

Các chữ nổi trên mỗi phần nên hướng lên để cho phép in ở định hướng tốt nhất. Chú ý đến các chân đặc biệt vì nếu chúng được in phẳng, chúng có khả năng gãy cao hơn khi chịu tải.

Định hướng và các chân đảo ngược

Có hai bộ chân, một bộ bình thường và một bộ được đánh dấu là ‘Đảo ngược’. Các chân đảo ngược được đánh dấu bằng các dấu hoa thị (*) để đảm bảo bạn nhận thức được rằng chúng khác nhau. Bạn có thể in và lắp đặt cả hai nếu bạn muốn, hoặc chỉ một cái cho định hướng bạn muốn.

Trong định hướng bình thường, màn hình không cần bất kỳ cấu hình bổ sung nào. Tuy nhiên, khi đảo ngược, LCD sẽ xuất hiện ngược lại. Điều này có thể được giải quyết bằng cách thêm dòng lcd_rotate=2 vào tệp /boot/config.txt trên bất kỳ hệ điều hành dựa trên Raspbian nào. Có những xem xét bổ sung nếu điều đó không hoạt động, nhưng chúng có thể được tìm thấy trên trang tài liệu của Raspberry Pi cho màn hình tại đây.
