Tay cầm cố định DIN 39 (M6 & M8) cho máy cơ khí, CNC

Tay cầm cố định DIN 39 (Fixed Handles) cho máy cơ khí

Nếu bác đang tìm kiếm giải pháp để thay thế hoặc tự chế tay cầm cho các loại máy móc cơ khí, bàn máy CNC hay các thiết bị DIY trong xưởng thì bộ mô hình DIN 39 Fixed Handles này là lựa chọn cực kỳ hợp lý. Đây là kiểu tay cầm cơ bản, được thiết kế theo tiêu chuẩn DIN 39, rất phổ biến và tiện dụng nhờ hình dáng thuôn gọn, giúp người dùng dễ dàng cầm nắm và thao tác xoay vặn nhanh chóng mà không gây đau tay hay vướng víu.

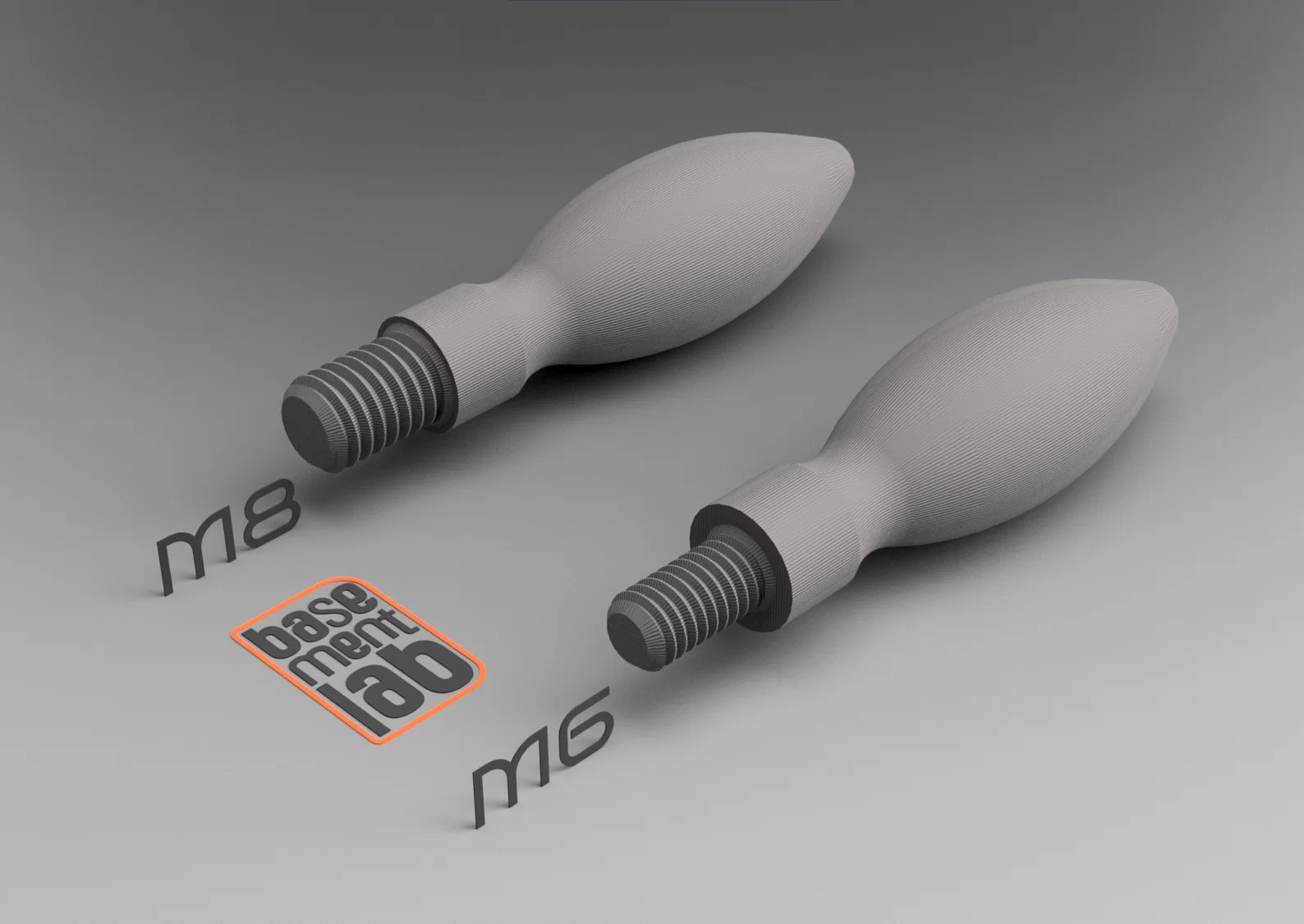

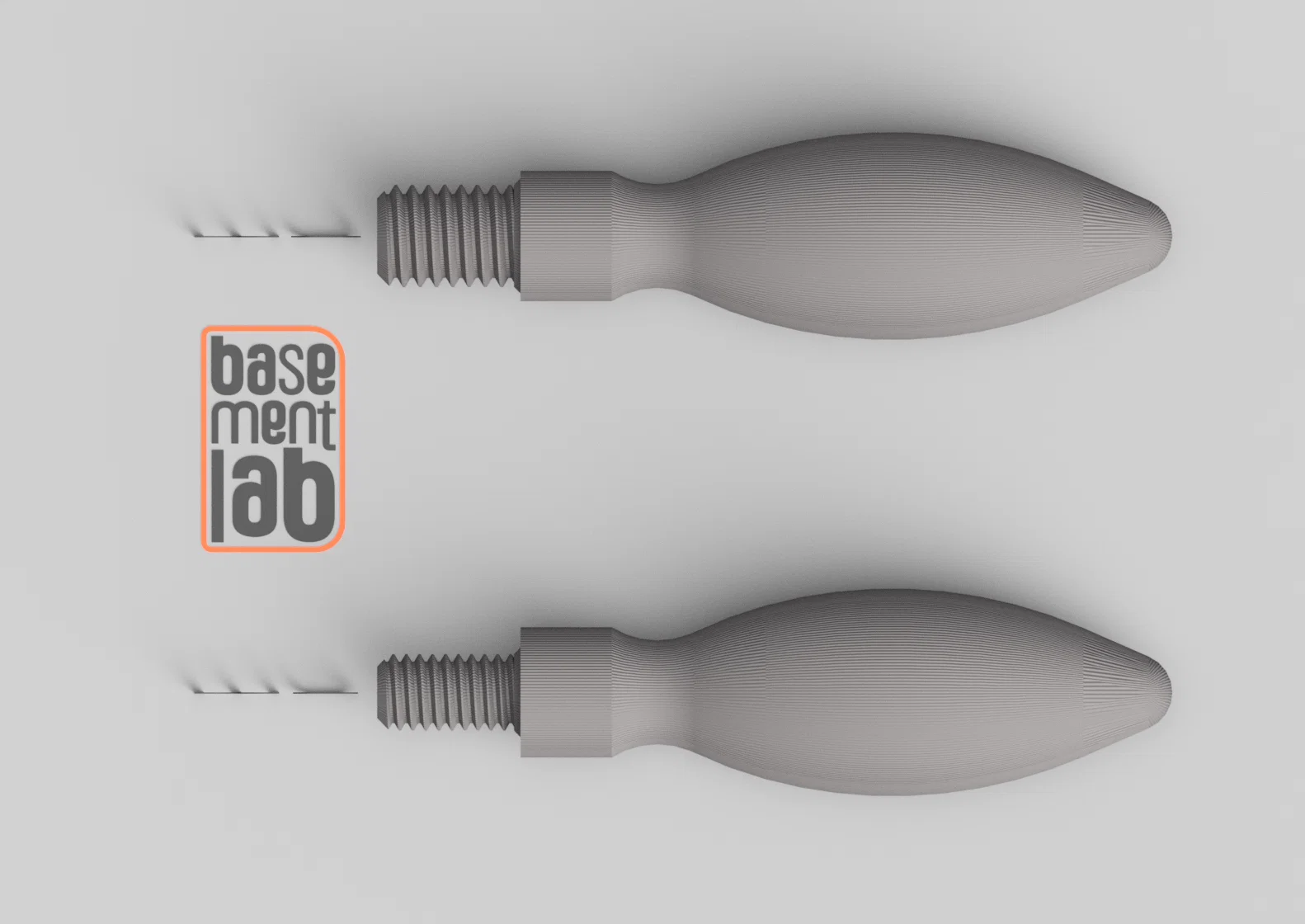

Trong bộ file này, bác sẽ có hai phiên bản kích thước ren thông dụng là M6 và M8. Tùy vào nhu cầu sử dụng trên máy tiện, máy phay hay các loại đồ gá tự chế, bác có thể chọn in loại tương ứng. Việc tự in tay cầm bằng máy in 3D giúp tiết kiệm chi phí đáng kể so với việc mua linh kiện kim loại đắt tiền, đồng thời cho phép bác tùy biến màu sắc hoặc chất liệu theo ý muốn cá nhân để phân biệt các vị trí chức năng trên máy.

Để đảm bảo tay cầm chịu được lực tốt trong quá trình sử dụng thực tế, các bác nên lưu ý một số kinh nghiệm in sau đây:

• Lựa chọn vật liệu: Nên ưu tiên in bằng nhựa PETG, ABS hoặc ASA để đảm bảo độ bền cơ học và khả năng chịu nhiệt tốt hơn so với PLA thông thường.
• Thiết lập in ấn: Tăng số lượng tường (perimeters/walls) lên ít nhất 4-5 lớp và độ phủ (infill) từ 40% đến 100% dạng Gyroid để đảm bảo tay cầm đủ cứng cáp, không bị gãy khi tác động lực vặn mạnh.
• Định hướng khi in: Nên in theo phương thẳng đứng để các lớp in đồng tâm bao quanh trục tay cầm, giúp tăng độ bền cho ren ốc và thân tay cầm.
• Xử lý ren: Phần ren M6 và M8 cần được in với độ chính xác cao; bác có thể cần căn chỉnh lại Flow rate hoặc độ co ngót của nhựa để lắp ren được mượt mà nhất.
• Lưu ý: Nếu ren bị quá chặt do sai số máy in, bác có thể dùng taro lại hoặc chà nhám nhẹ trước khi lắp vào thiết bị để đảm bảo ren không bị hỏng.

Đây là một dự án hữu ích cho những bác đam mê cơ khí và muốn tự tay nâng cấp, sửa chữa các loại thiết bị trong xưởng nhà mình. Chúc các bác in thành công và có những sản phẩm ưng ý nhất cho dàn máy của mình!
