Bottle Fan – Quạt để bàn kết hợp làm mát bằng chai đá (Quạt PC 120mm)

Tổng quan

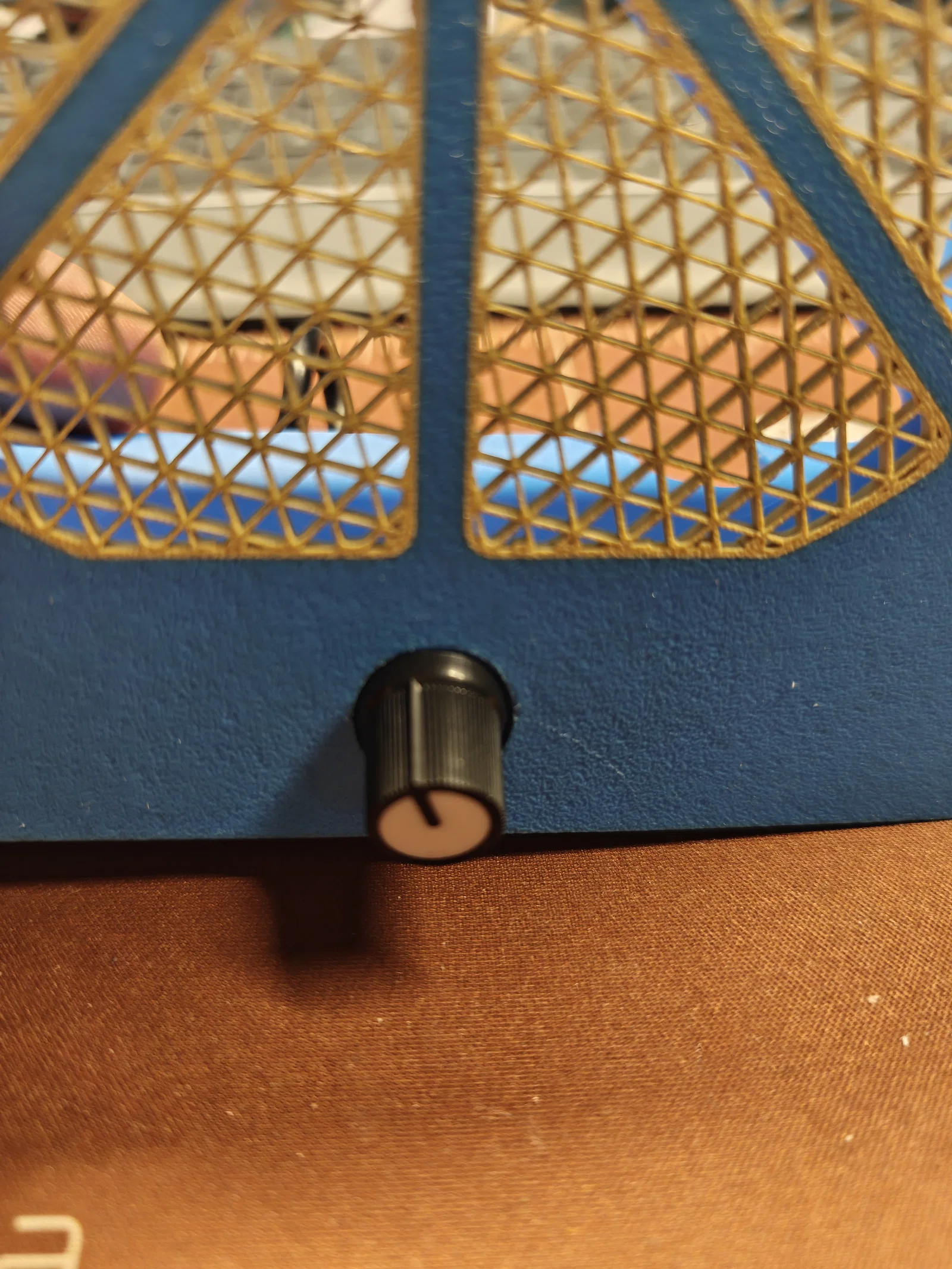

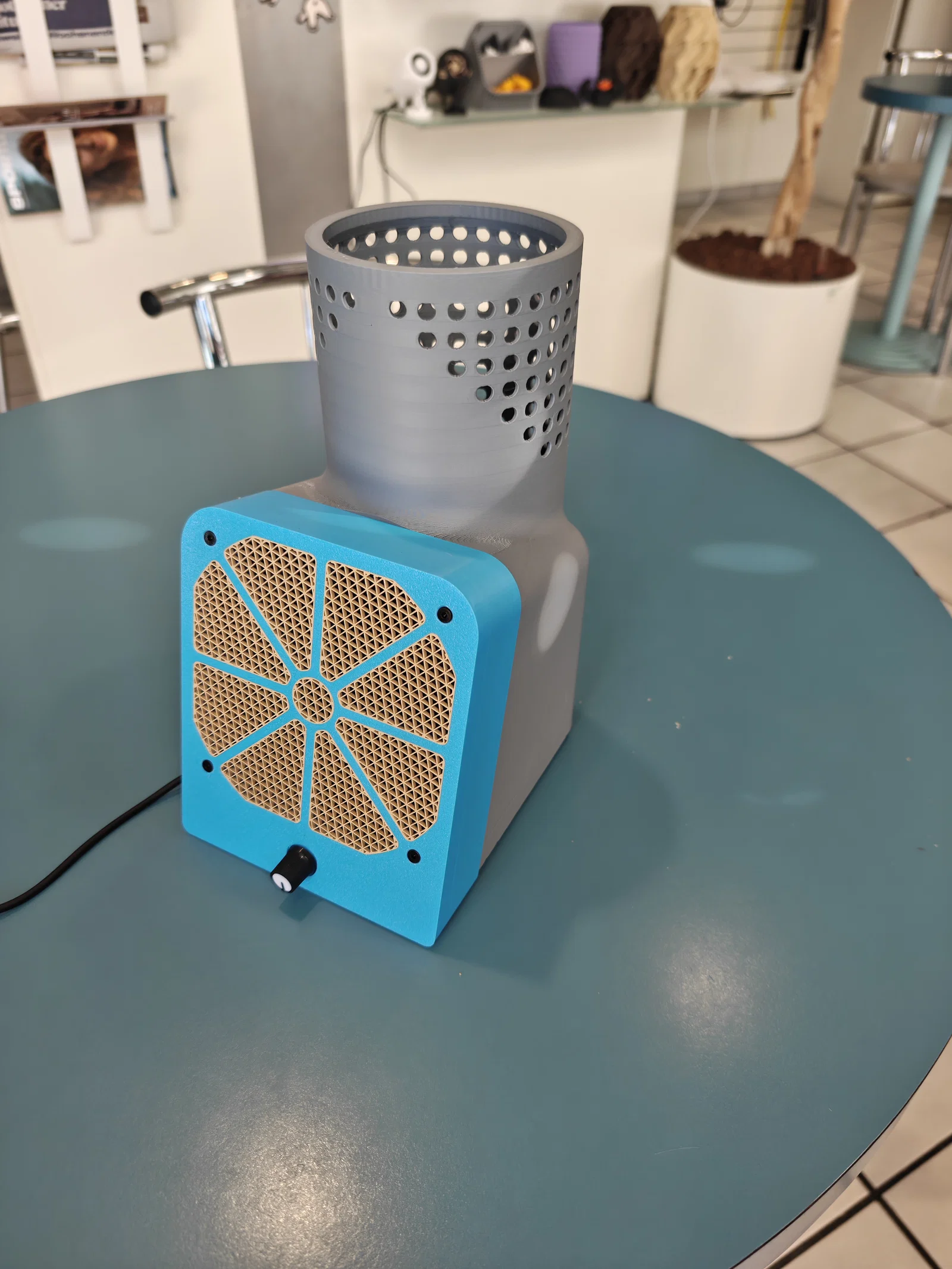

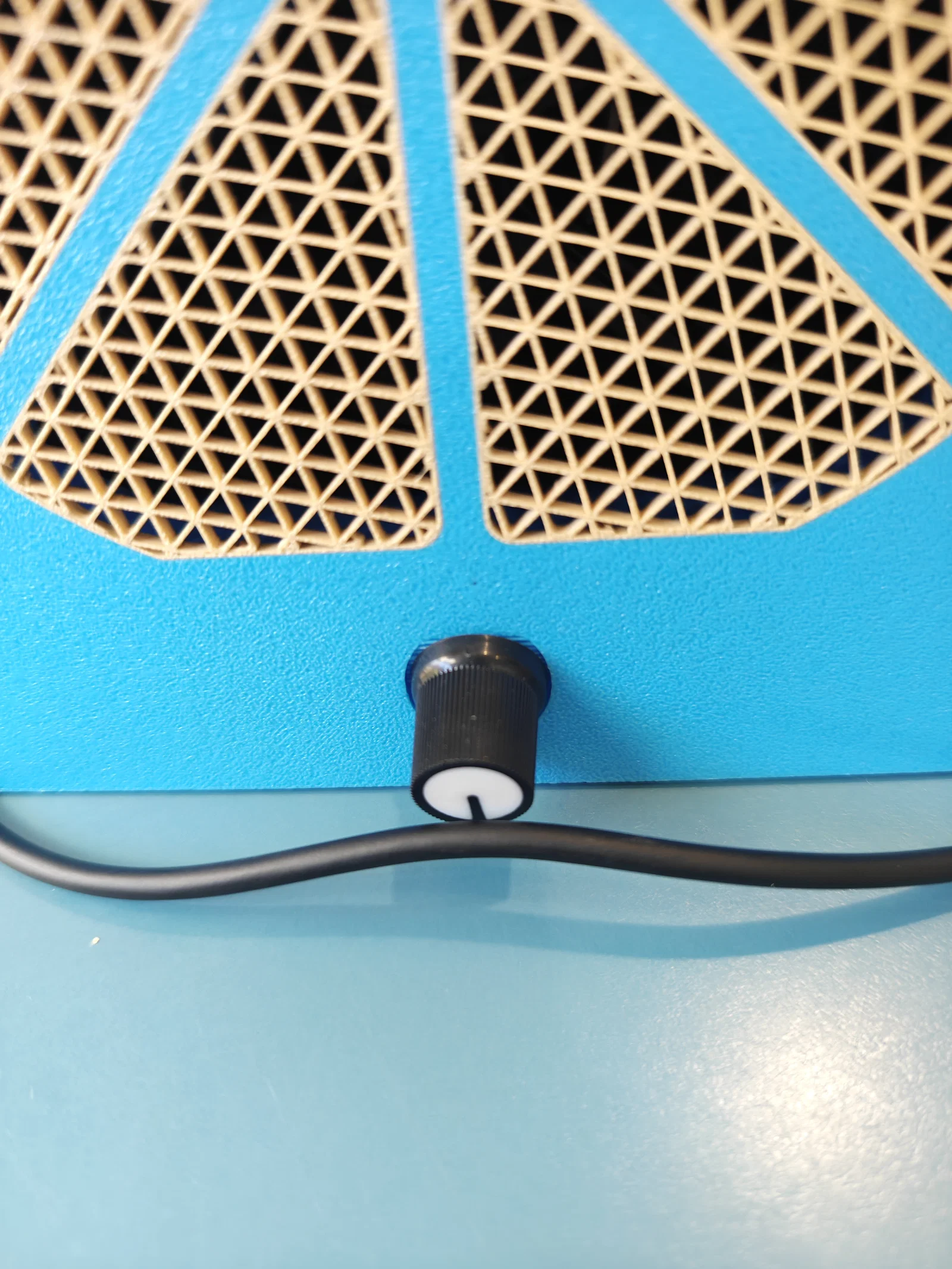

Bottle Fan là một chiếc quạt để bàn được thiết kế để lắp vừa mọi loại quạt PC 120 mm tiêu chuẩn. Quạt được điều khiển bởi module USB-C-to-PWM với công tắc bật/tắt và núm xoay tích hợp, cho phép bạn điều chỉnh tốc độ từ 0 đến 100% một cách mượt mà.

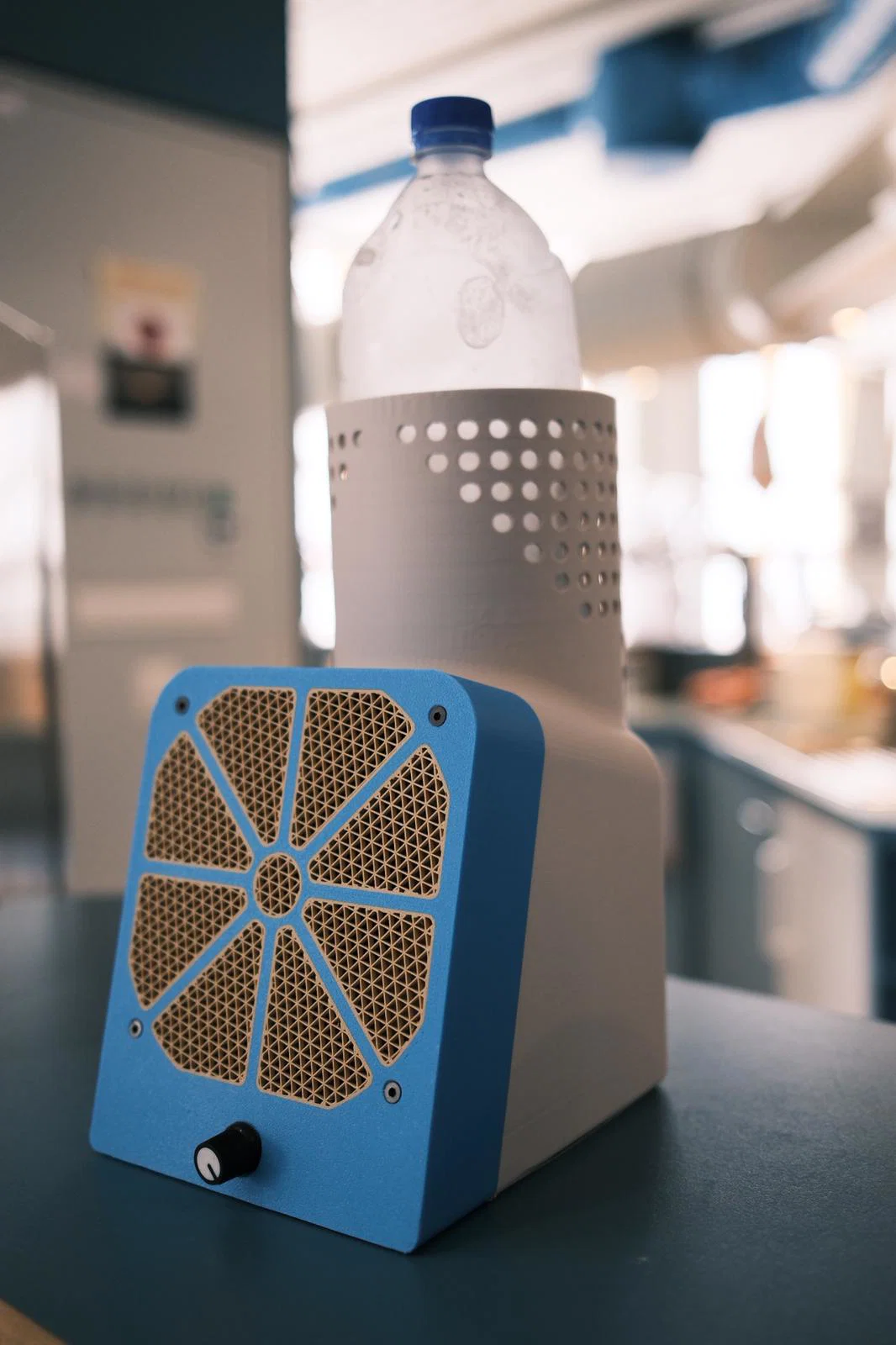

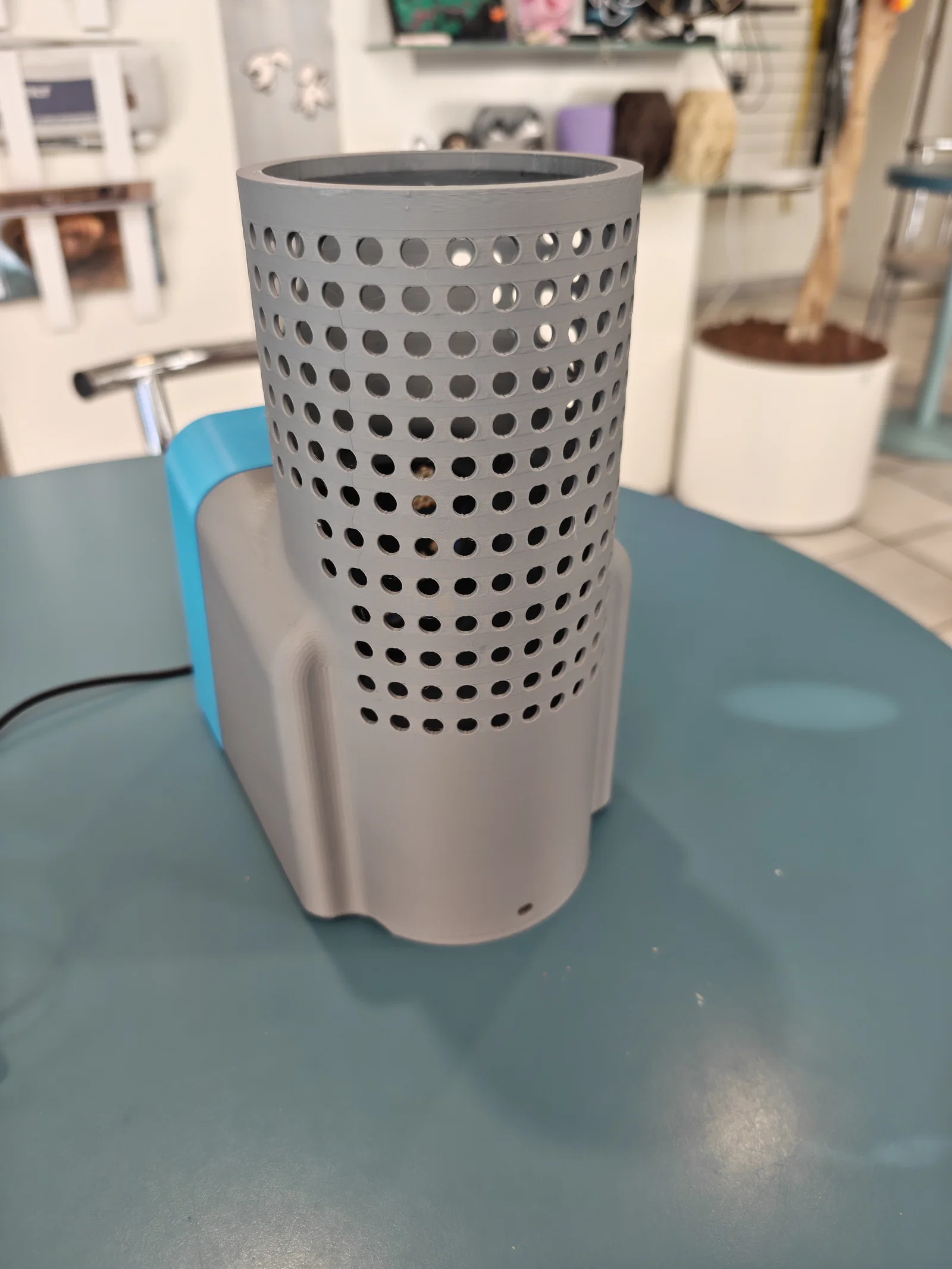

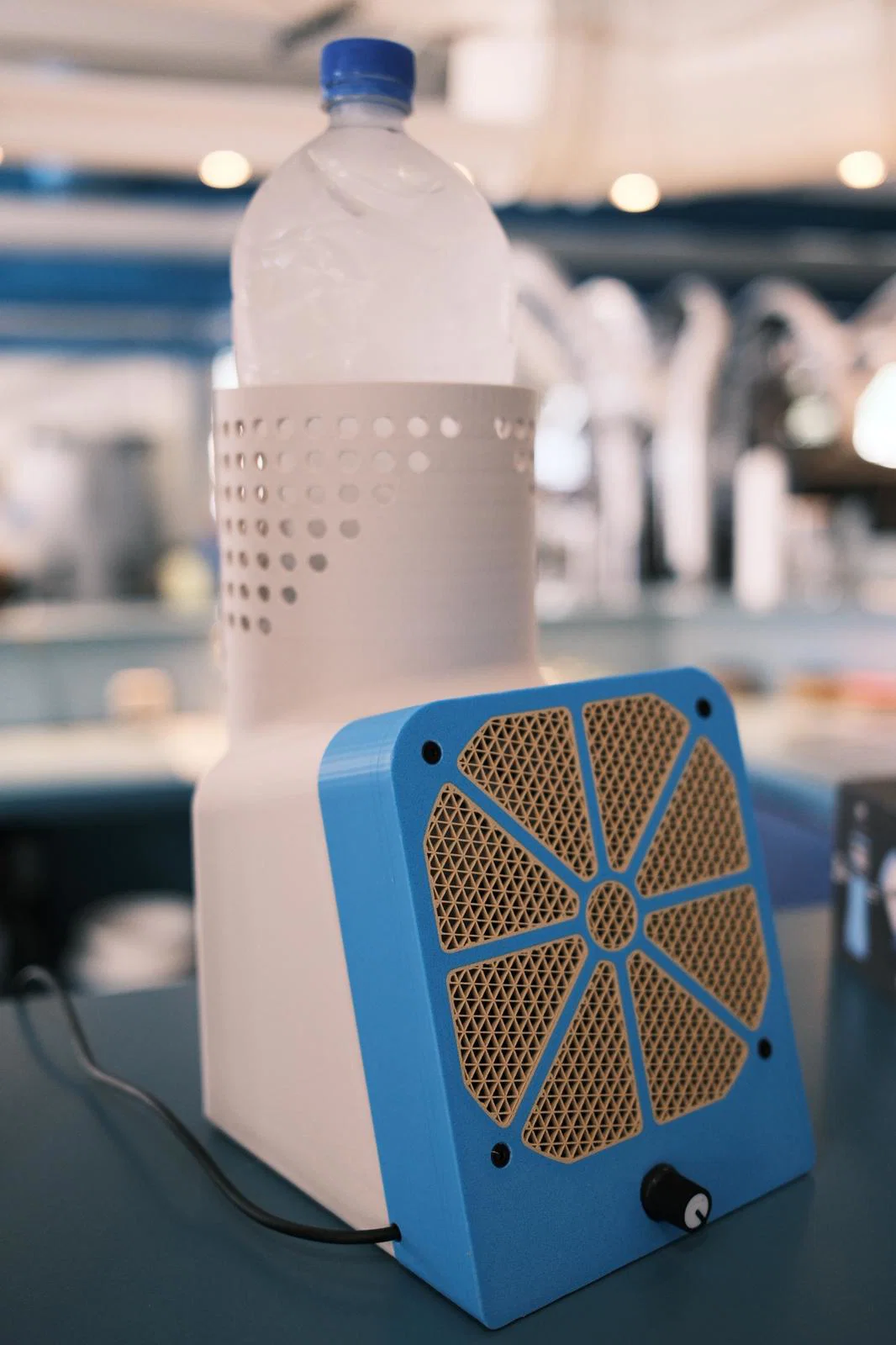

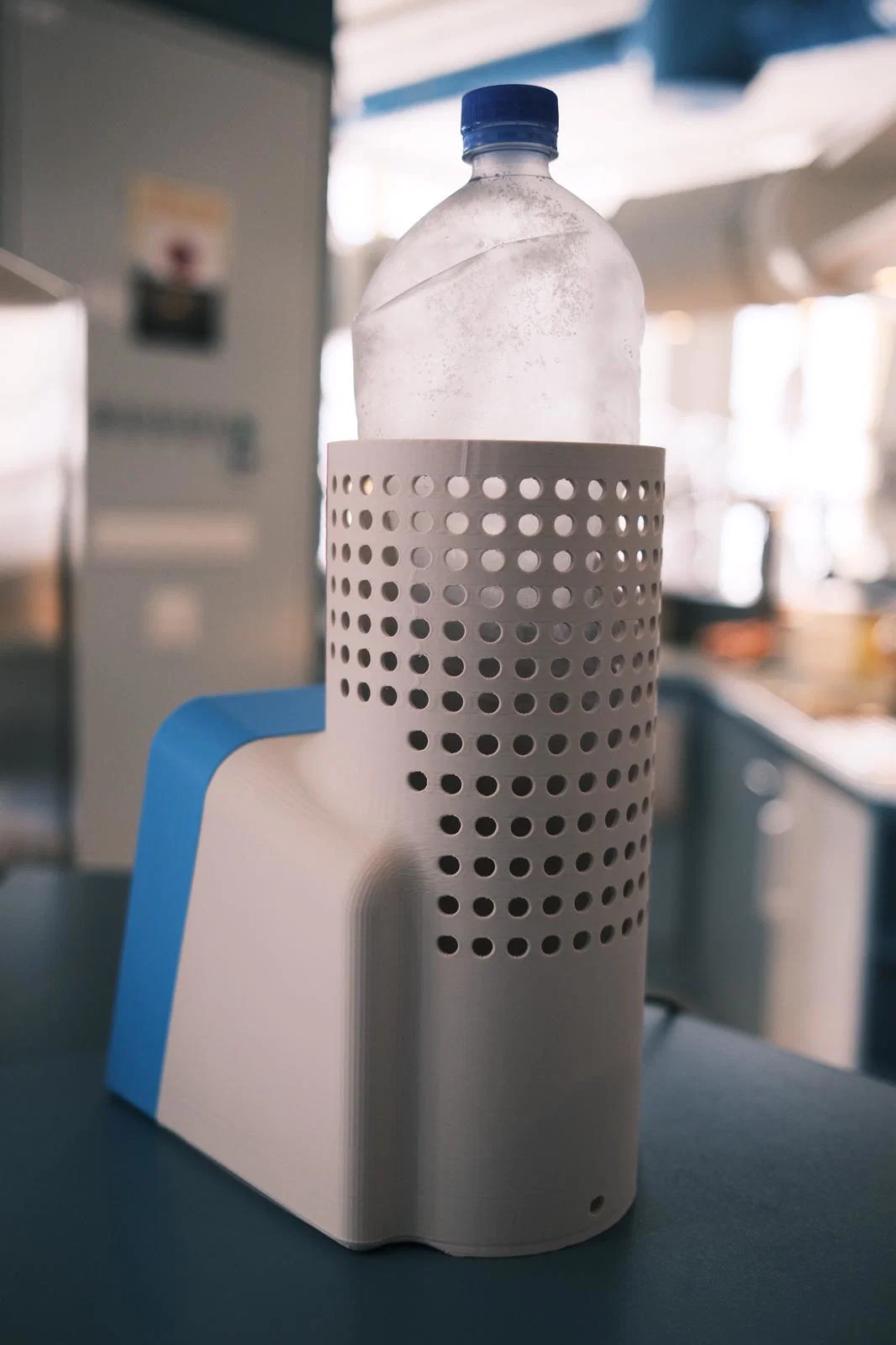

Điểm hay ho là: Phần thân quạt có chỗ đặt một chai nhựa 1.5 L chứa nước đã đông đá. Luồng không khí thổi qua chai nước lạnh buốt sẽ khiến gió thổi ra mát hơn hẳn – biến chiếc quạt thành một bộ điều hòa không khí mini để bàn trong nhiều giờ liền. Khi chai đá tan hết? Chỉ cần mang đi cấp đông lại và thay bằng một chai khác là xong.

Quạt có thể chạy bằng bất kỳ nguồn điện USB nào: PC, củ sạc USB hoặc sạc dự phòng.

Quạt khuyến nghị: ARCTIC P12 Pro – tốc độ lên đến 3000 rpm và tạo lưu lượng gió rất tốt. Tuy nhiên, bất kỳ quạt 120 mm nào có chân cắm 4-pin PWM đều hoạt động ổn.

Mẹo nhỏ: Trong điều kiện độ ẩm cao, hơi nước có thể ngưng tụ trên chai – hãy lau khô trước khi đặt vào và kiểm tra thường xuyên nhé.

Linh kiện cần thiết

• Quạt 120 mm ARCTIC P12 Pro (lên đến 3000 rpm): https://amzn.to/3SFi3jd
• Module điều khiển tốc độ PWM USB-C, 0–100 % (đầu vào 5 V, đầu ra 12 V, 4-pin KF2510): https://amzn.to/4vglpXc
• Củ sạc và cáp USB: https://amzn.to/4y4GqqN
• 4× M3 brass heat-set threaded inserts: https://amzn.to/4wu9u9g
• 4× ốc vít M3×40 (loại đầu chìm): https://amzn.to/3SQwyAD
• Keo dán sắt: https://amzn.to/4eR0fdq
• Chai nhựa 1.5 L đổ đầy nước (để tủ đông)

Nếu không dùng heat-set inserts, bạn có thể dùng đai ốc M3 thông thường – lúc này hãy dùng ốc vít M3×45.

Hướng dẫn lắp ráp

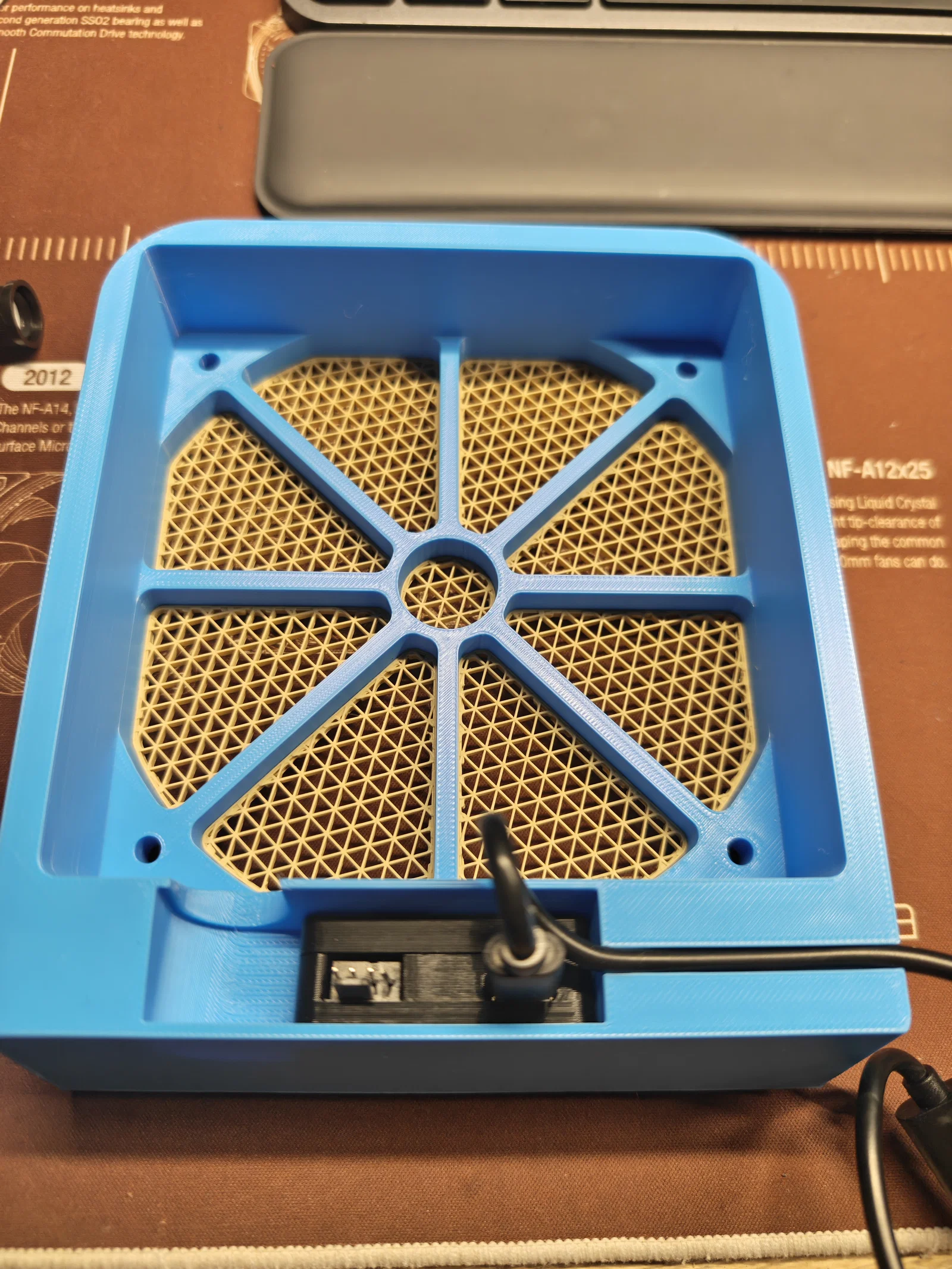

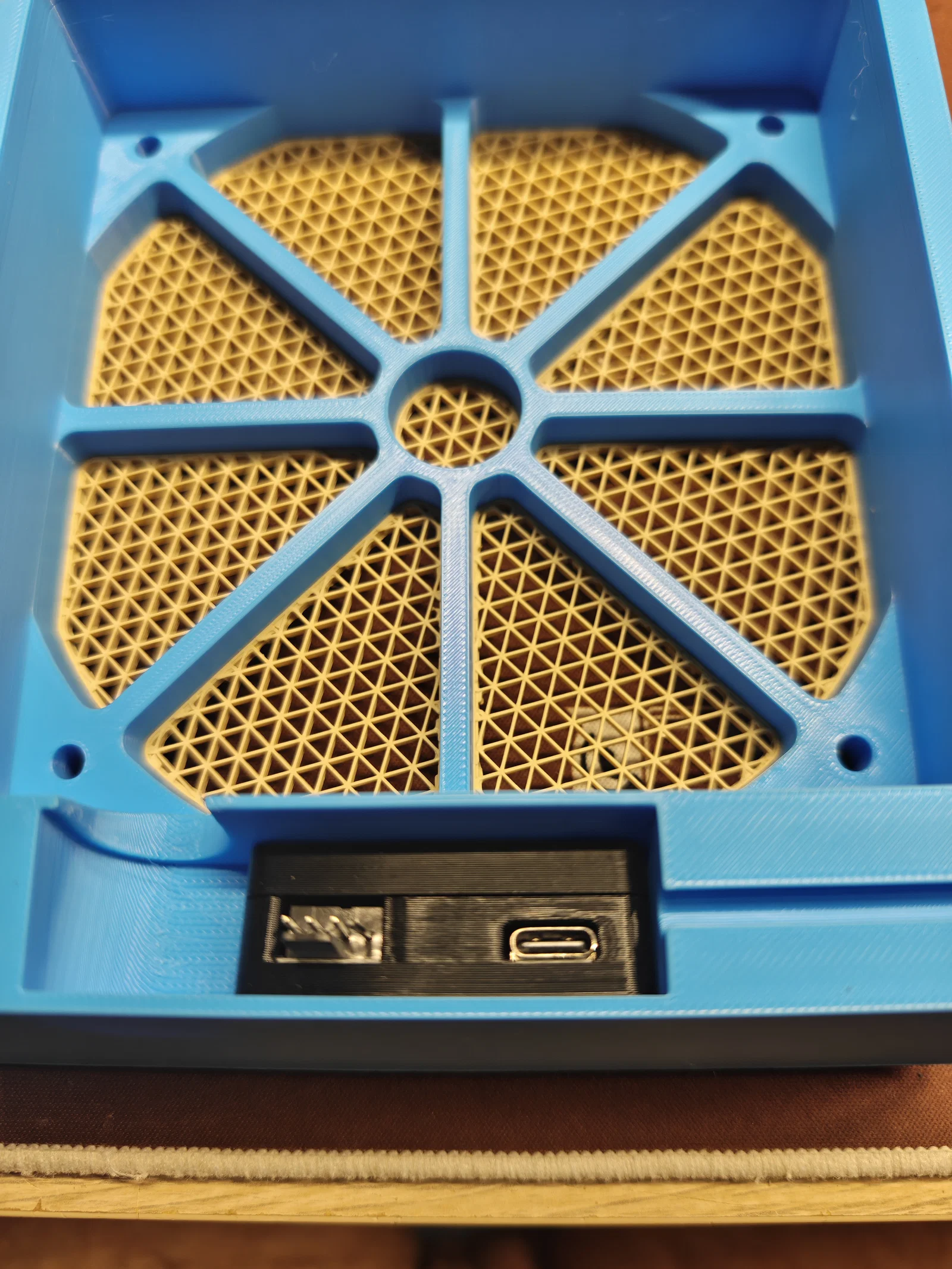

1. Dùng keo dán sắt dán module điều khiển vào hốc trên vỏ quạt.
2. Dùng mỏ hàn nhiệt để gắn 4 heat-set inserts vào các lỗ trên vỏ. (Hoặc dùng đai ốc M3 – lúc này dùng ốc M3×45).
3. Kết nối cáp USB-C vào bộ điều khiển và luồn qua đường dẫn cáp.
4. Gắn nắp quạt vào vỏ bằng 4 ốc vít. Lưu ý cẩn thận để không làm kẹt cáp.

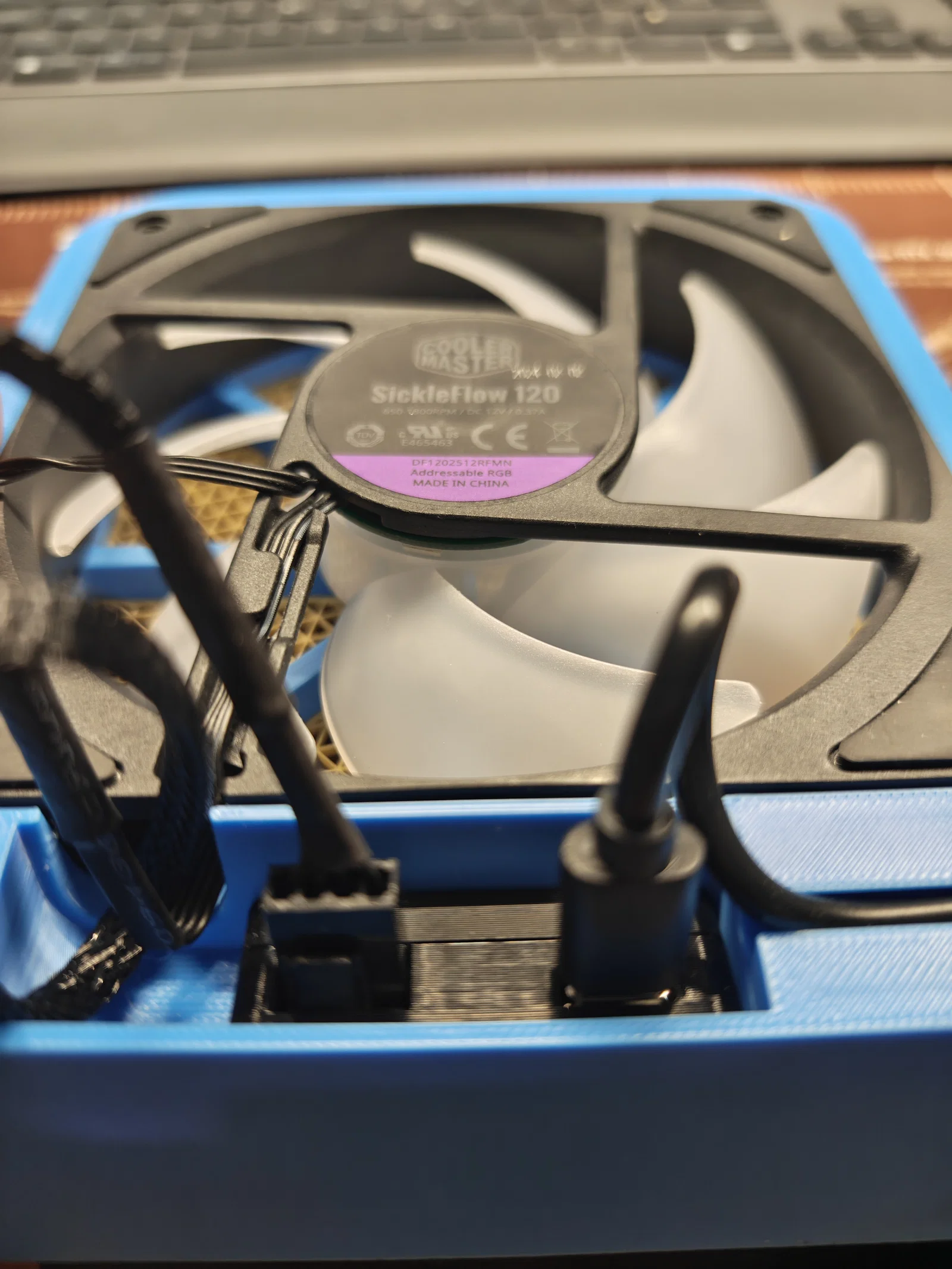

5. Lắp quạt vào khung (cẩn thận với dây cáp).
6. Kết nối quạt vào bộ điều khiển – xong rồi đó!

Hướng dẫn in (Print Instructions)

Phần 1 – Vỏ (Housing):

• Chiều cao lớp in (Layer height): 0.2 mm
• Infill: 10 %
• Tường (Walls): 3
• Supports: Cần dùng ở phần hốc cáp và phía trên đường dẫn gió của quạt.

Phần 2 – Nắp quạt (Fan cover) (File 3MF):

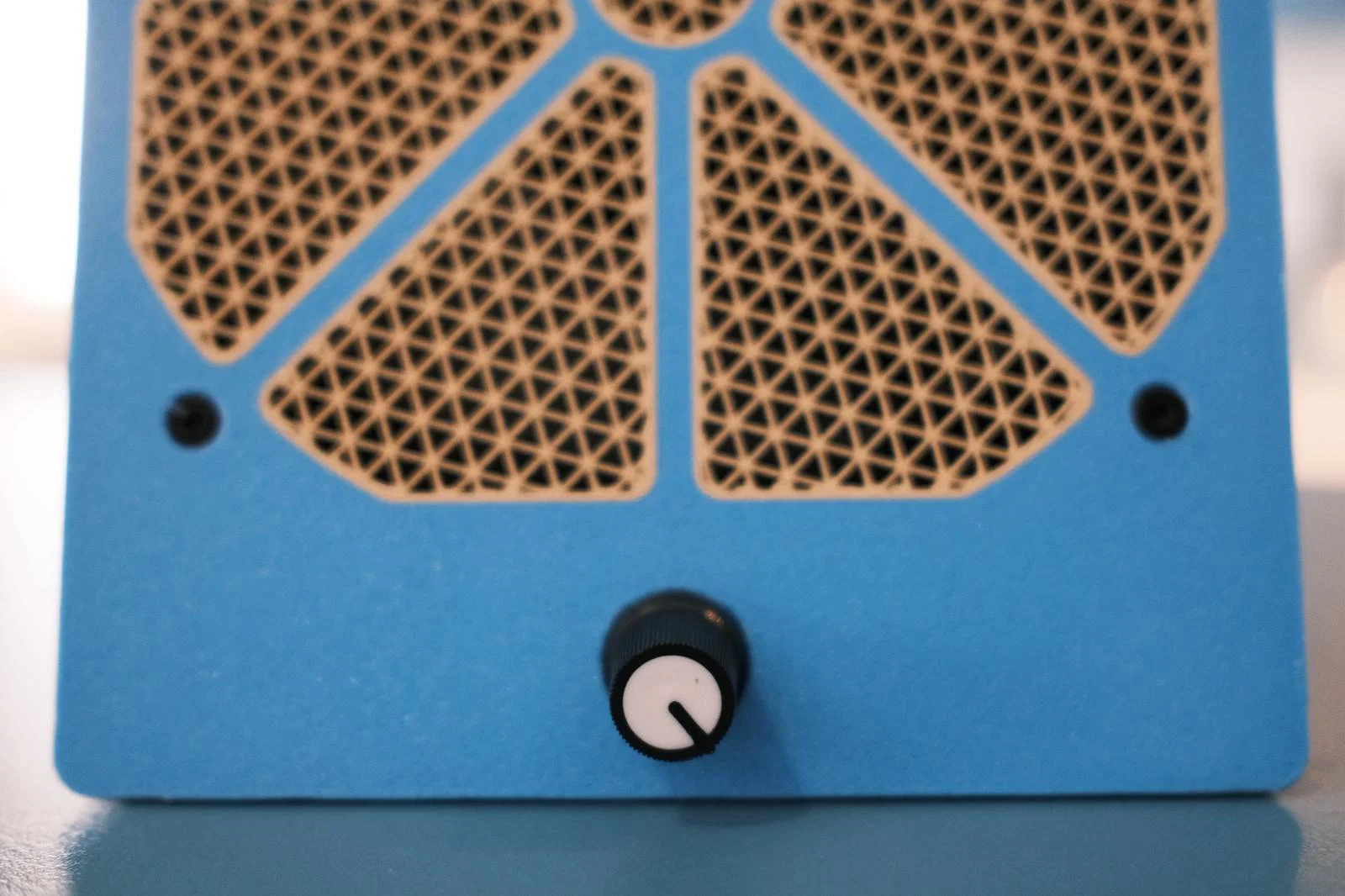

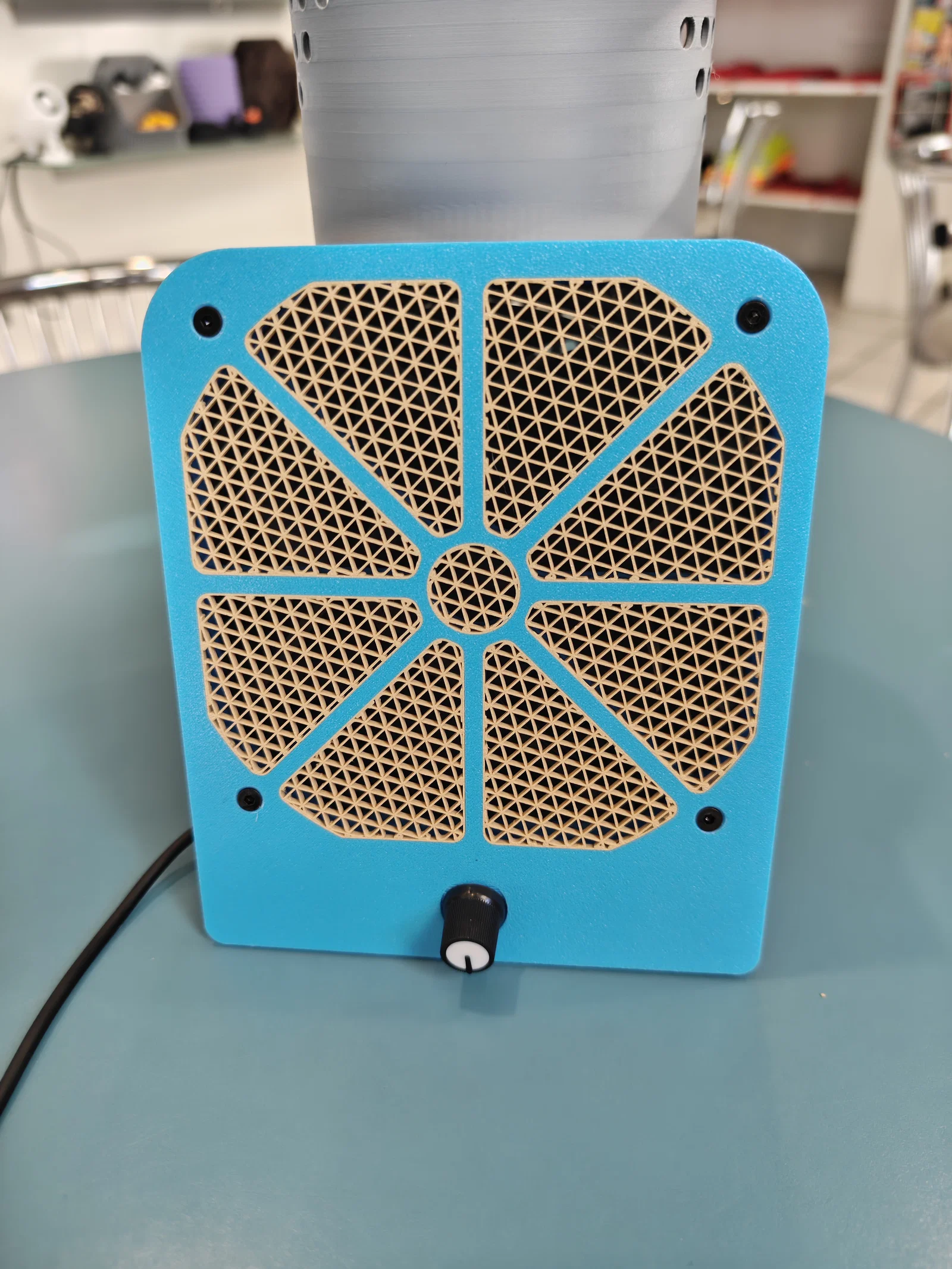

Nắp quạt gồm nhiều khối được in dính liền thành một mảnh. Khung ngoài dùng các thiết lập thông thường (0.2 mm, 3 tường, 10 % infill). Chỉ có phần lưới tản nhiệt (grille inlets) là in với 0 lớp trên và 0 lớp dưới – họa tiết lưới sẽ được tạo ra từ phần infill lộ ra. File được cung cấp dưới dạng 3MF với các thiết lập này đã được cấu hình sẵn – bạn chỉ cần mở trong slicer (PrusaSlicer, Bambu Studio, OrcaSlicer) và in thôi. Nếu dùng slicer khác, hãy thiết lập 0 lớp top/bottom cho các khối lưới này thủ công. Họa tiết infill tùy chọn – mình thường dùng triangle ở 30 %.

Supports chỉ cần cho phần vỏ (như trên), không cần cho nắp quạt.
