Vỏ case mô-đun cho bo mạch EBAZ4205 / Zynq-7010 FPGA

Tác giả jyap

Lượt tải
2
Lượt thích
1
Lượt coi
46

File 5 2,5 MB

  • case-ebaz4205-modular-front-panel-side_1783590103.stlSTL · 1,9 MB
  • case-ebaz4205-modular-main-body_1783590104.stlSTL · 439,6 KB
  • case-ebaz4205-modular-top-lid_1783590106.stlSTL · 77,4 KB
  • case-ebaz4205-modular-top-lid_1783590107.fcstdFCSTD · 52,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Đây là mẫu vỏ case lắp ráp kiểu mô-đun bằng ốc vít dành cho bo mạch điều khiển EBAZ4205, vốn được sử dụng trong máy đào ASIC Ebit E9+.

Bản thân chiếc máy đào này hiện không còn giá trị nhiều trong việc khai thác tiền ảo, nhưng bo mạch điều khiển của nó đã tìm thấy cuộc đời mới trong nhiều dự án về FPGA, Linux nhúng, SDR và các thí nghiệm phần cứng nói chung. Bo mạch này dựa trên chip Xilinx Zynq-7010, biến nó thành một nền tảng thú vị cho các dự án DIY.

Mình muốn tạo ra một chiếc vỏ case thực tế và dễ in cho bo mạch này — không chỉ là một cái hộp kín, mà là một chiếc case mô-đun có thể tháo lắp dễ dàng để tiếp cận các cổng kết nối quan trọng.

Thiết kế

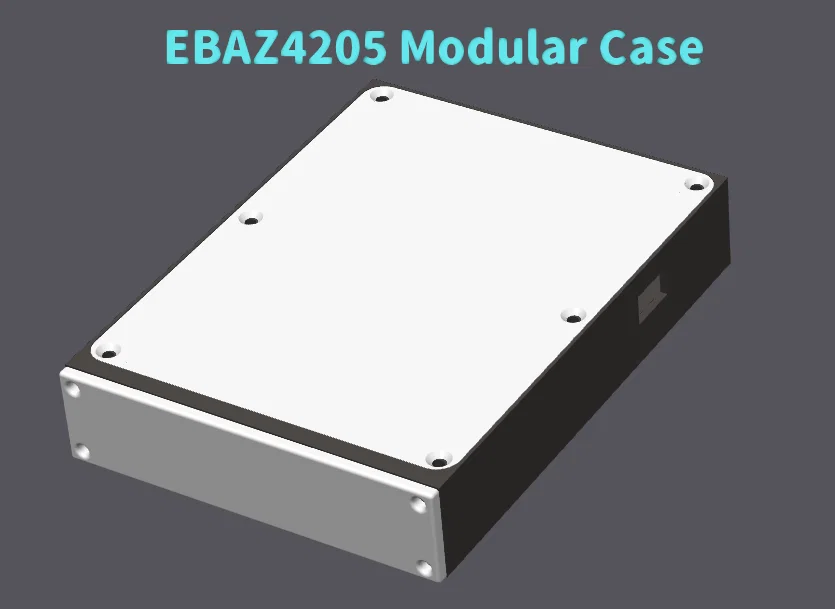

Case bao gồm ba phần chính:

  • Thân chính

  • Nắp trên có thể tháo rời để truy cập cổng JTAG và UART

  • Nắp bên có thể tháo rời để truy cập ba cổng DATA

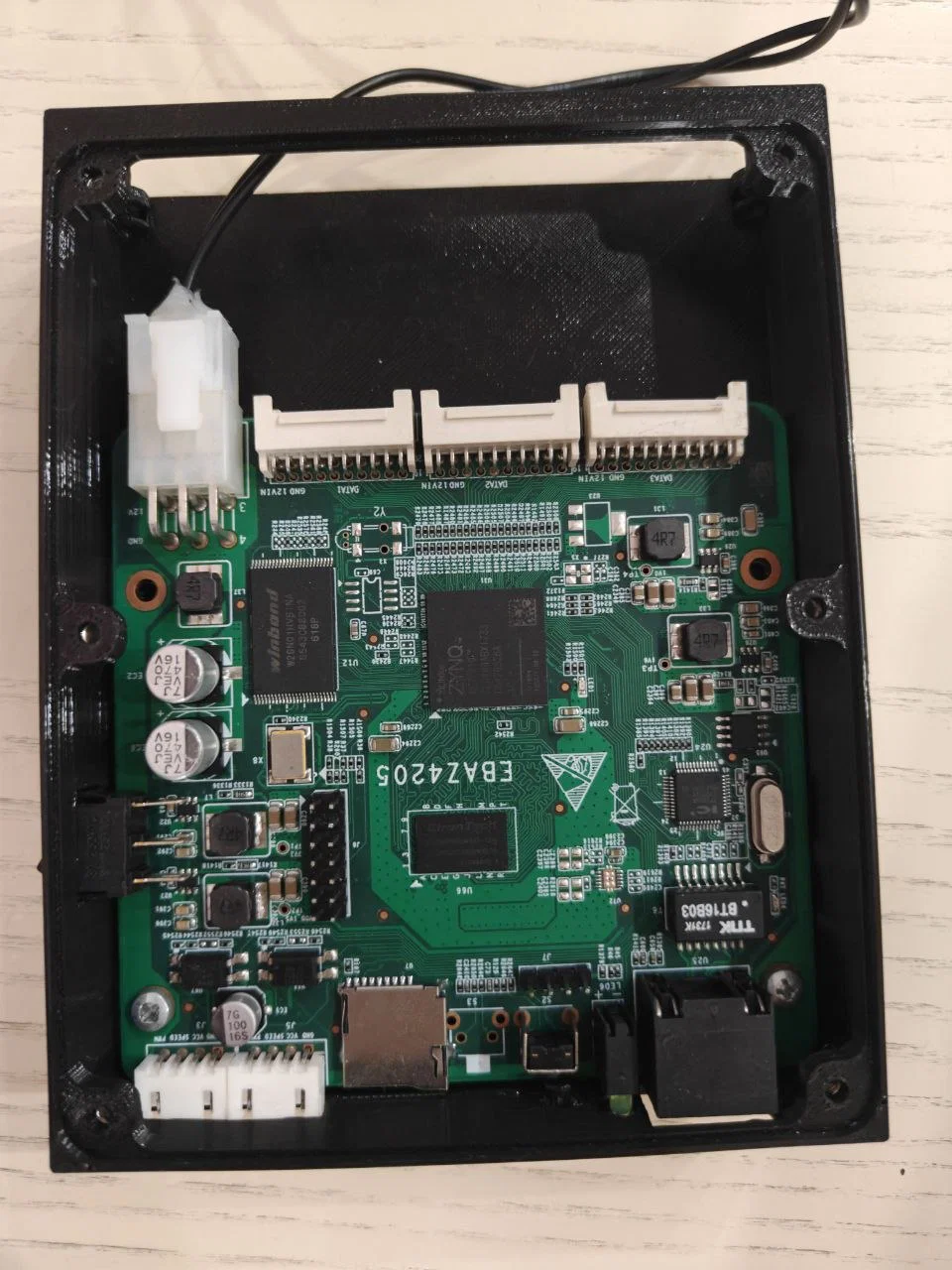

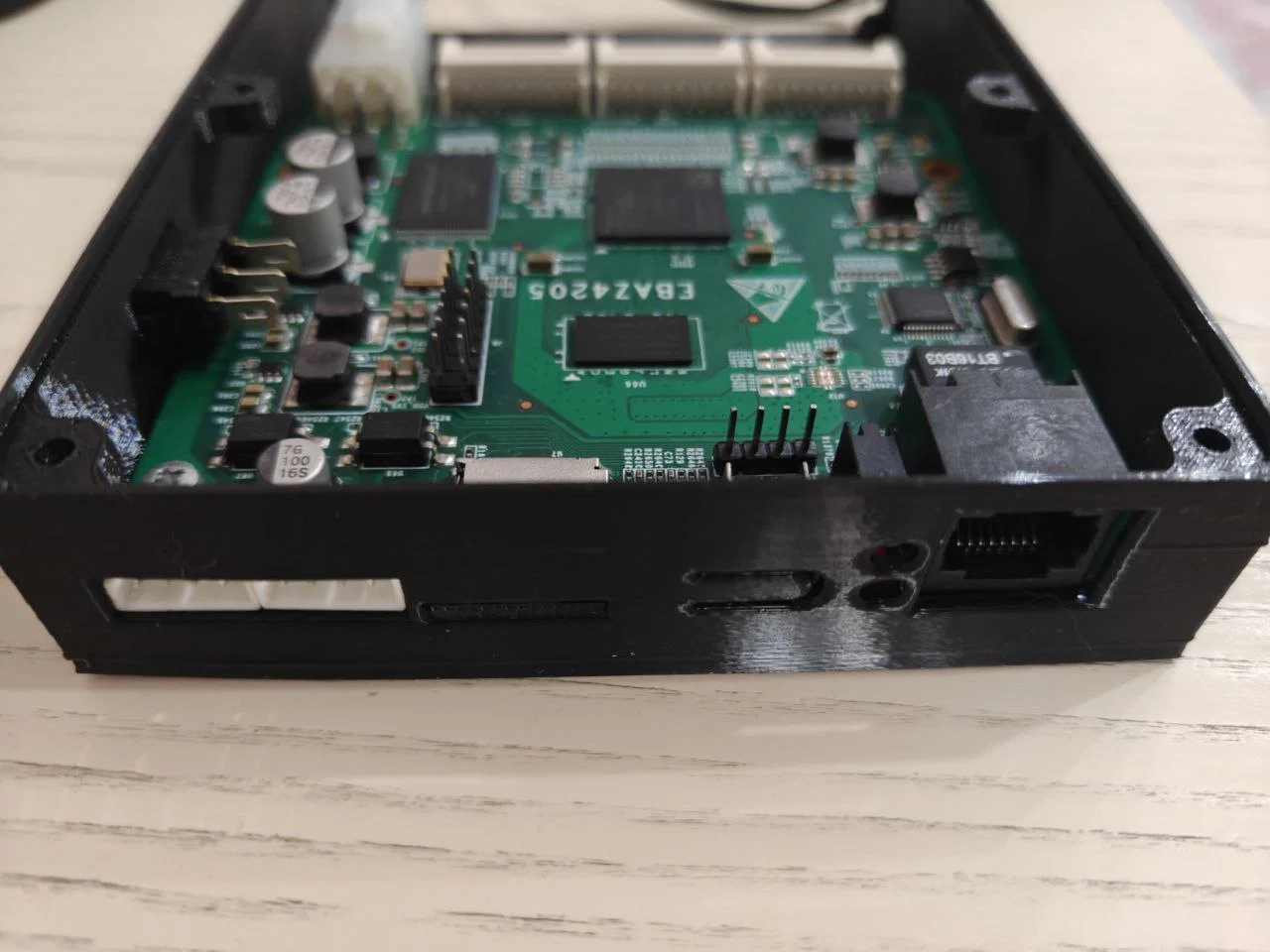

Thân chính được thiết kế sẵn các khe hở cho các cổng kết nối trên bo mạch, cùng với một khe bên hông để lắp thêm nút nguồn ngoài.

Case được lắp ráp bằng ốc vít và đai ốc, nên có thể tháo rời khi cần. Điều này rất hữu ích nếu bạn vẫn đang trong quá trình chỉnh sửa, debug hoặc sử dụng bo mạch này làm nền tảng phát triển thay vì một thiết bị đóng kín.

Bên trong thân chính có khoảng trống dư khoảng 3 cm, dành cho việc thêm các mô-đun nhỏ, bảng chuyển đổi, dây điện hoặc các linh kiện đặc thù khác cho dự án của bạn.

File nguồn

Các file nguồn của phần nắp được đính kèm trong bài viết để bạn có thể chỉnh sửa tùy ý. Điều này sẽ hữu ích nếu bạn muốn thêm lỗ, thay đổi vị trí cổng kết nối, dán nhãn hoặc điều chỉnh thiết kế cho phù hợp với cấu hình dự án riêng của mình.

Hướng dẫn in

Mình khuyên nên in các bộ phận bằng nhựa PETG, đặc biệt là nếu bạn dùng làm case thực tế thay vì chỉ để trưng bày.

Bạn cần bật hỗ trợ (support) do thiết kế có nhiều khe hở và hình khối phức tạp.

Cài đặt in gợi ý:

  • Chất liệu: PETG

  • Hỗ trợ (Supports): Có

  • Độ đặc (Infill): trung bình đến cao, tùy vào mục đích sử dụng

  • Số lớp vỏ (Wall count): nên tăng để tăng độ bền

  • Chiều cao lớp in (Layer height): cài đặt như các linh kiện chức năng thông thường của bạn

Lưu ý

Đây là một chiếc vỏ case chức năng dành cho một bo mạch vốn không được thiết kế để làm bo mạch phát triển độc lập — và đó chính là điều làm nên sự thú vị. EBAZ4205 có giá thành rẻ, mạnh mẽ, hơi "kỳ quặc" nhưng lại rất phổ biến trong các dự án của anh em yêu thích công nghệ.
