Bánh xe vali thay thế — 49 mm (kèm file nguồn FreeCAD)

Đây là mẫu bánh xe thay thế nhỏ gọn cho vali. Không có gì quá cao siêu hay phức tạp, chỉ là một chiếc bánh xe đơn giản nhưng lại trở nên cực kỳ hữu ích vào đúng lúc bạn cần.

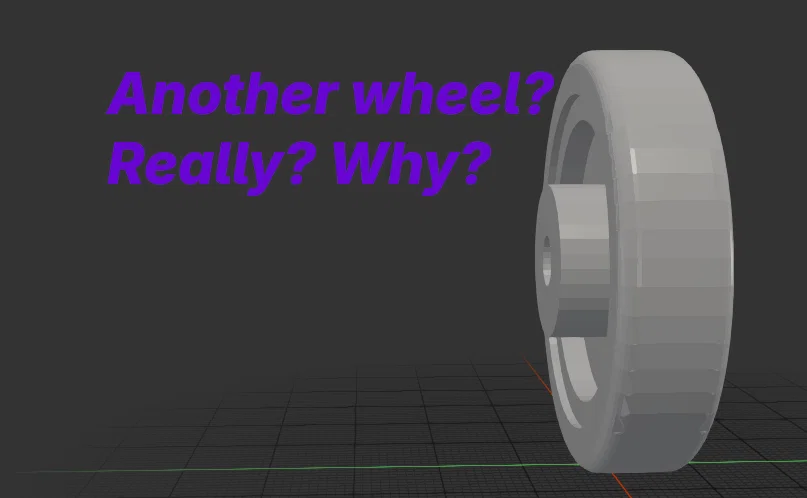

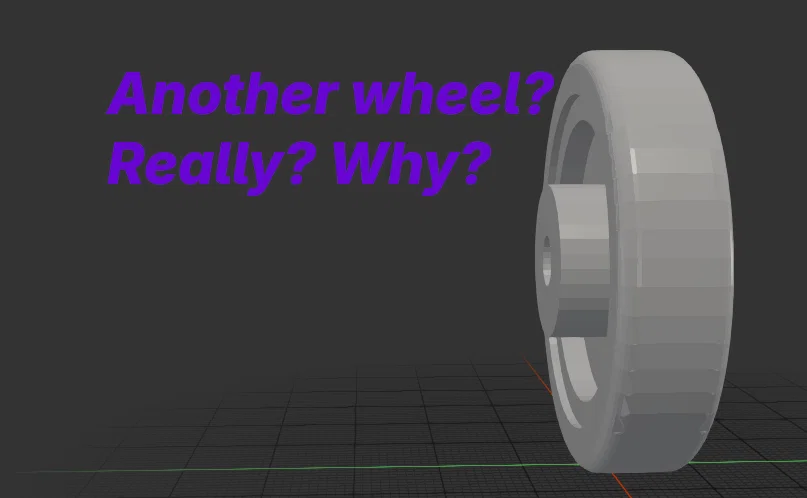

Về mẫu thiết kế

Đây là bản sao gần như chính xác từ chiếc bánh xe trên vali cá nhân của mình. Mình làm nó chủ yếu để dùng cho chính mình, nhưng cũng hy vọng nó có thể giúp ích cho ai đó đang sở hữu loại vali tương tự, bị hỏng bánh xe và có sẵn máy in 3D.

Thiết kế được thực hiện trên FreeCAD và mình đã đính kèm các file nguồn để mọi người tham khảo.

Thông số kỹ thuật

• Đường kính bánh xe: 49 mm
• Đường kính lỗ trục: 3 mm (bán kính 1.5 mm)
• Chiều rộng bánh xe: 11.5 mm (chưa tính phần vát bên trục)
• Tổng chiều rộng: 14.5 mm (bao gồm cả phần vát bên trục)

Vui lòng kiểm tra kỹ kích thước trước khi in. Bánh xe vali thường không có tiêu chuẩn chung như chúng ta mong đợi.

Khuyến nghị in ấn

Mình khuyên các bạn nên in bằng nhựa PETG.

Thiết lập in khuyến nghị:

• Chất liệu: PETG
• Infill: 60% trở lên
• Số lượng vách (perimeters/walls): càng dày càng tốt
• Ưu tiên độ bám dính giữa các lớp thay vì tốc độ in
• Tránh dùng các loại nhựa giòn để đảm bảo độ bền thực tế

Đây là chi tiết cơ khí phải chịu tải, va đập, rung chấn và lăn trên quãng đường dài. Một bản in đẹp thì tốt, nhưng bản in chắc chắn quan trọng hơn nhiều.

Hướng cải tiến

Một phiên bản tốt hơn có lẽ nên có thêm phần lốp/vành ngoài bằng TPU. Như vậy bánh xe sẽ chạy êm hơn, mềm hơn và giống với bánh xe vali zin hơn.

Tuy nhiên, ngay cả với phiên bản PETG đặc như thế này, nguyên mẫu đầu tiên vẫn hoạt động đáng kinh ngạc. Nó đã trải qua những chuyến hành trình dài trên nhiều bề mặt đường khác nhau tại hơn ba quốc gia.

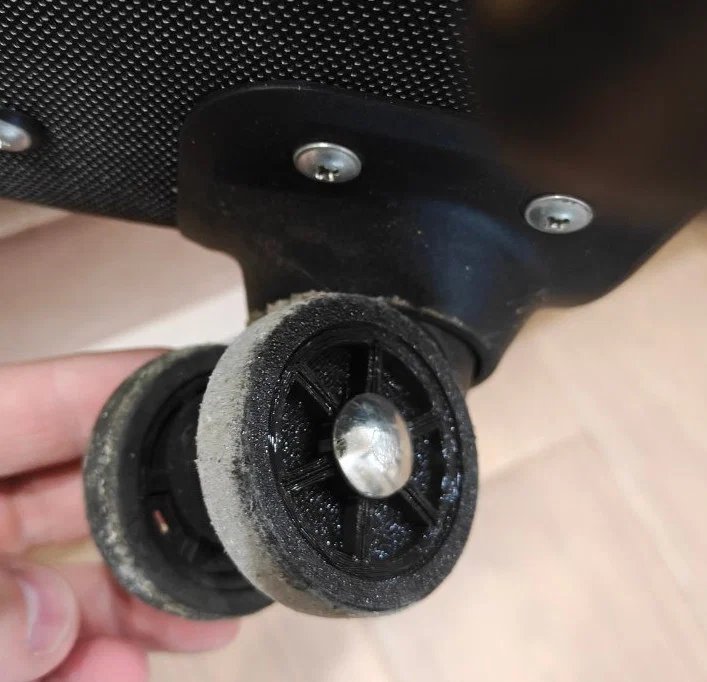

Chiếc bánh xe này (in với 60% infill và 6 vách) đã lăn qua Qatar, hai thành phố ở Nhật Bản, bốn thành phố ở Trung Quốc, Kyrgyzstan và Nga mà vẫn còn tốt (các bạn có thể thấy ở hình thứ hai). Dù trông có vẻ nhỏ bé và không quan trọng, nhưng nó đã đi du lịch quốc tế nhiều hơn cả khối vật phẩm in 3D "nghiêm túc" khác. :)

Lưu ý

Vì mẫu này được thiết kế riêng cho vali của mình nên khả năng tương thích với các loại vali khác không được đảm bảo. Tuy nhiên, nếu kích thước bánh xe của bạn gần tương đương, nó có thể là điểm khởi đầu hữu ích hoặc là giải pháp thay thế khẩn cấp.

Hãy dùng nó như một linh kiện sửa chữa, mô hình tham khảo, hoặc đơn giản là một sự tôn vinh nhỏ cho thế giới kỳ lạ nhưng đầy thỏa mãn của việc in 3D các chi tiết cơ khí.

Người ta thường bảo, dân chơi in 3D ai cũng phải làm hai việc quan trọng trong đời:

1. Mua một chiếc máy in 3D.
2. Tự in bánh xe cho riêng mình.

Có vẻ như mình cũng không ngoại lệ.
