Giá đỡ ray trượt ngăn kéo siêu chắc chắn cho nhôm 2020
Bộ giá đỡ ray trượt ngăn kéo siêu chắc chắn được thiết kế riêng cho nhôm định hình 2020. Giải pháp hoàn hảo để nâng cao ray trượt, dễ dàng lắp đặt với t-nuts và ốc m4. Tặng kèm file STEP để các bác tùy chỉnh linh hoạt cho mọi loại ray.
Mô tả

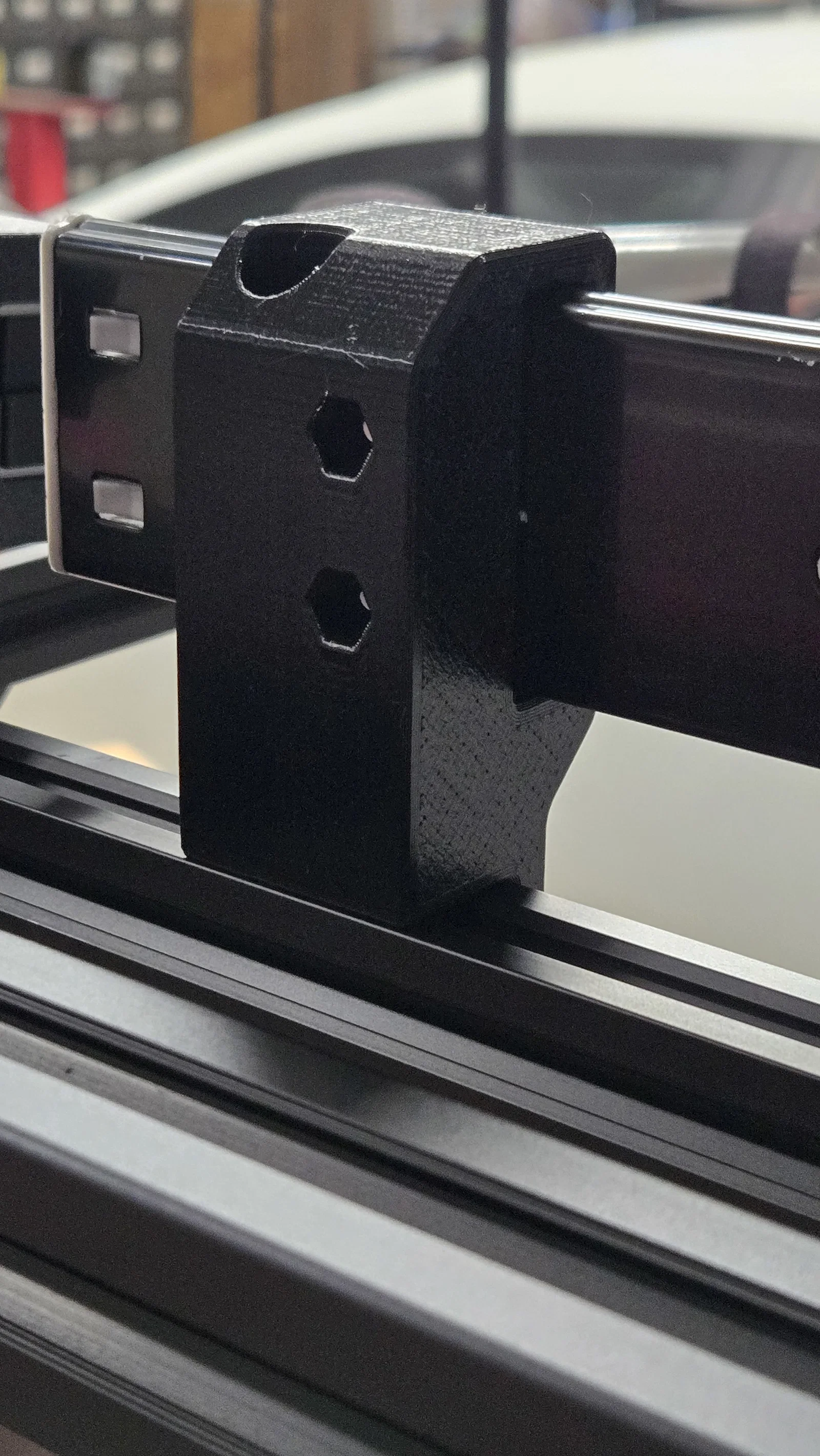

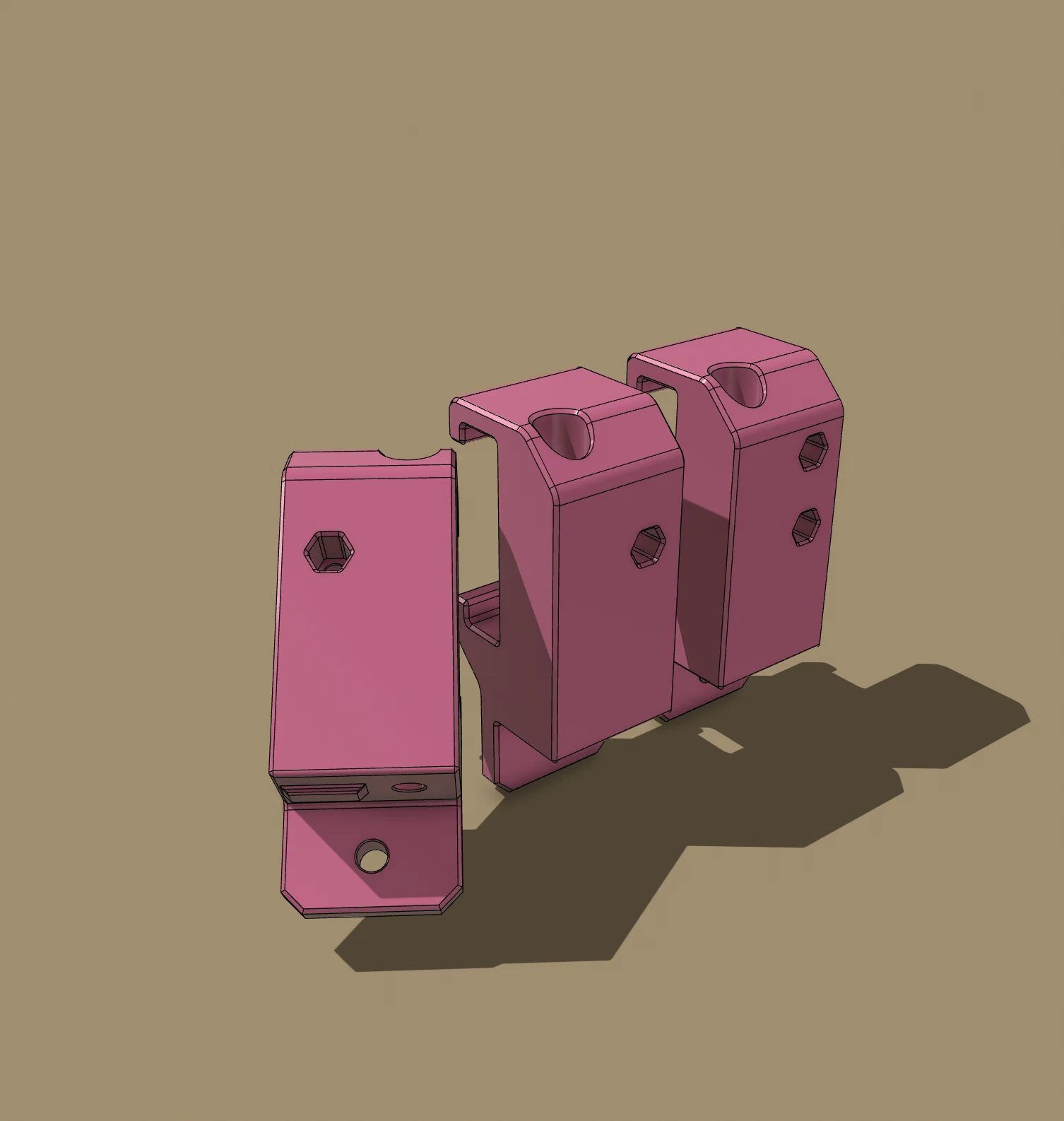

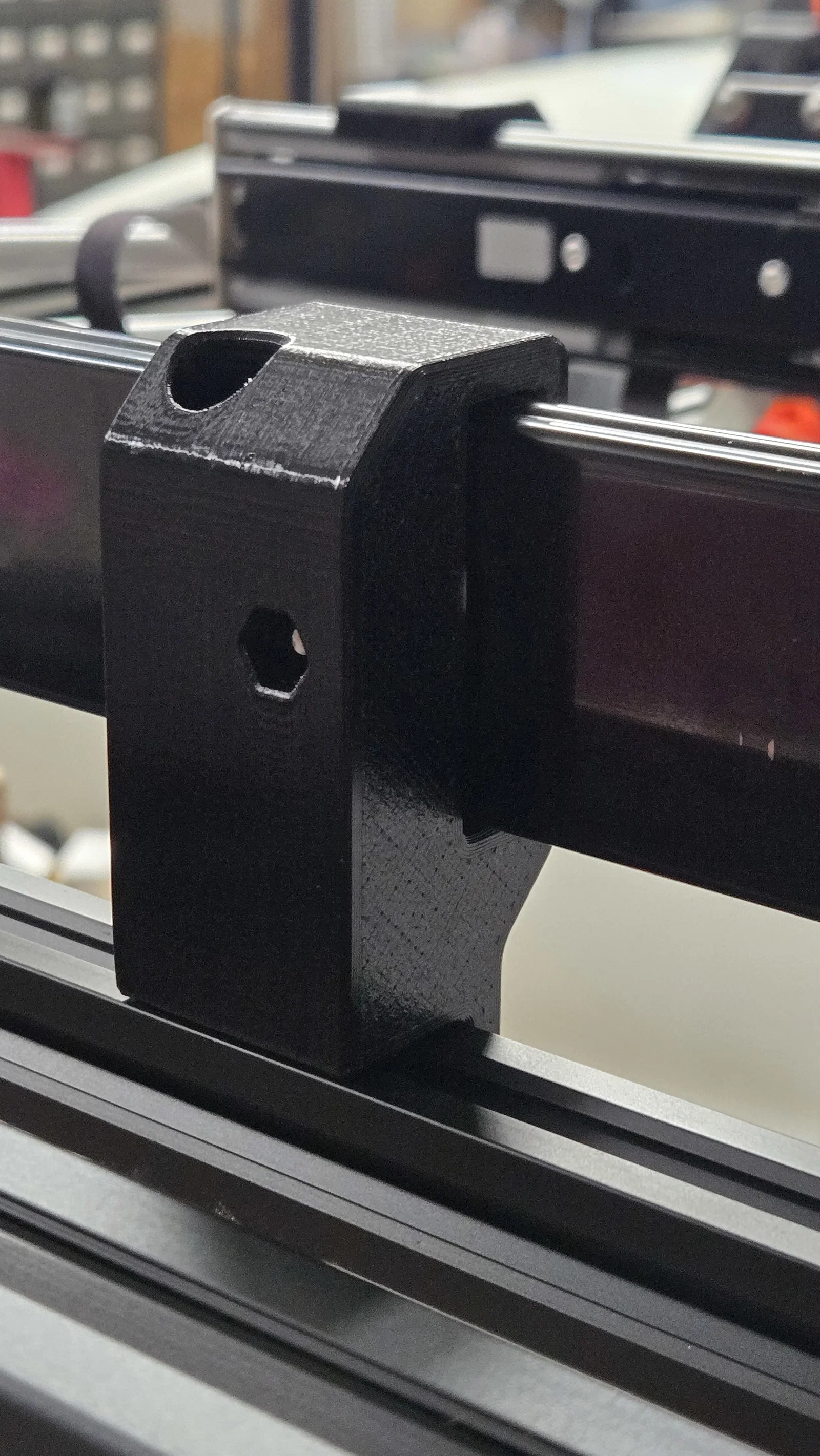

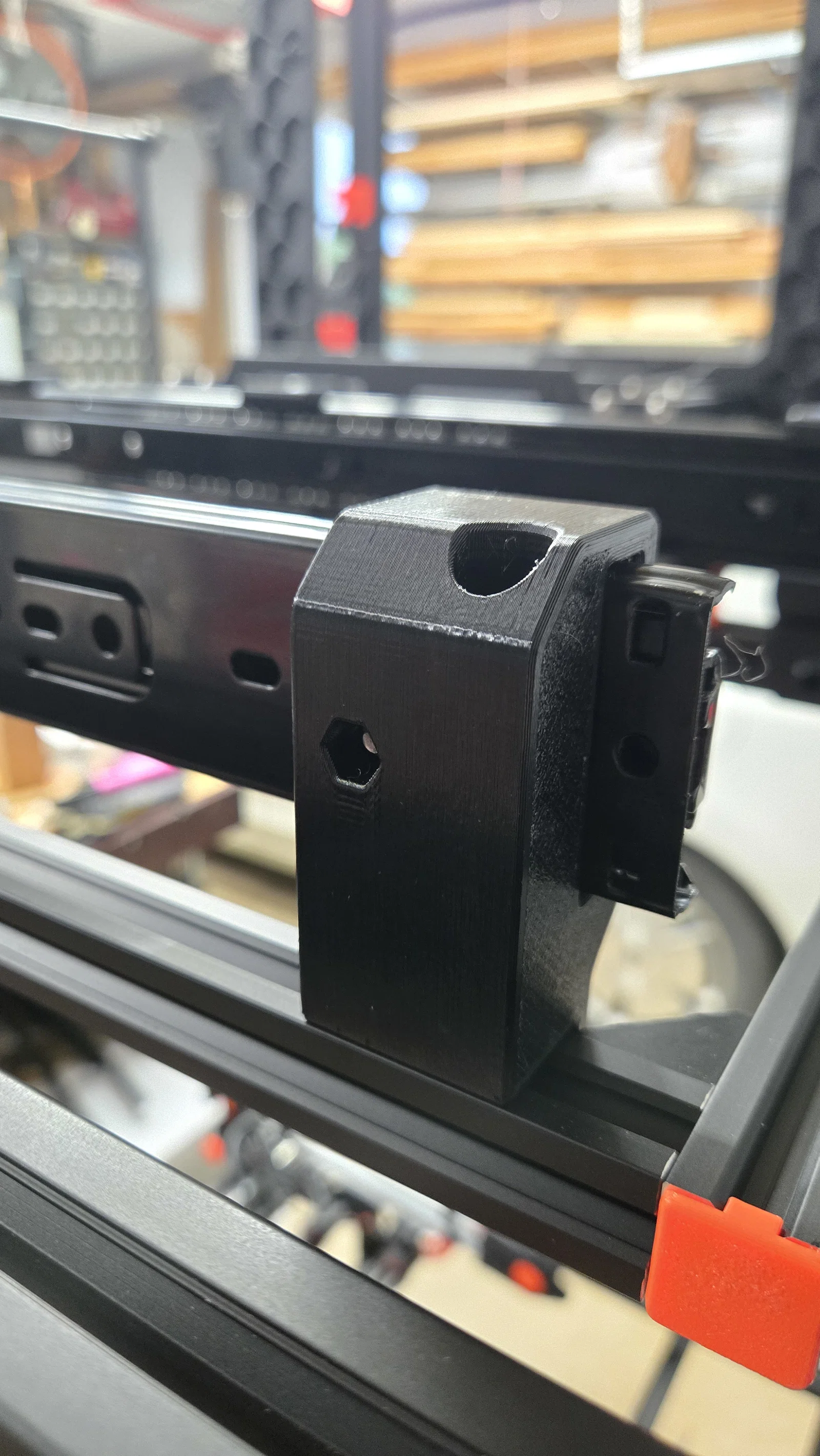

Tôi muốn lắp mấy cái ray trượt ngăn kéo loại soft close lên kệ nhôm định hình 2020 của mình nhưng cần phải nâng cao nó lên một chút. Đây là thiết kế mà tôi đã làm ra. Mấy cái giá đỡ này được thiết kế để ôm trọn phần khung của ray trượt, cố định chắc chắn ở hai đầu và cả ở giữa ray nữa. Để có đủ một bộ, bạn chỉ cần mirror 3 chi tiết trong file rồi in thêm một lần nữa là được.
Cố định vào nhôm 2020 bằng m4 t-nuts và ốc m4x10 hoặc m4x12 (dùng ốc đầu tròn hay đầu trụ đều ổn cho ứng dụng này).
Thiết kế này mình làm cho loại ray trượt này, nhưng mình cũng đã đính kèm file STEP để bác nào muốn chỉnh sửa cho vừa với loại ray trượt khác thì cứ tự nhiên nhé:
https://www.amazon.com/dp/B0DGDXPJ88?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Để đạt độ bền tốt nhất, mình khuyên các bác nên in bằng nhựa PETG hoặc ABS, để tường dày và chọn infill dạng cubic theo đúng hướng in mặc định nhé.
