Creality Space Pi X4 - Phụ kiện chặn ống PTFE (Bản cải tiến)

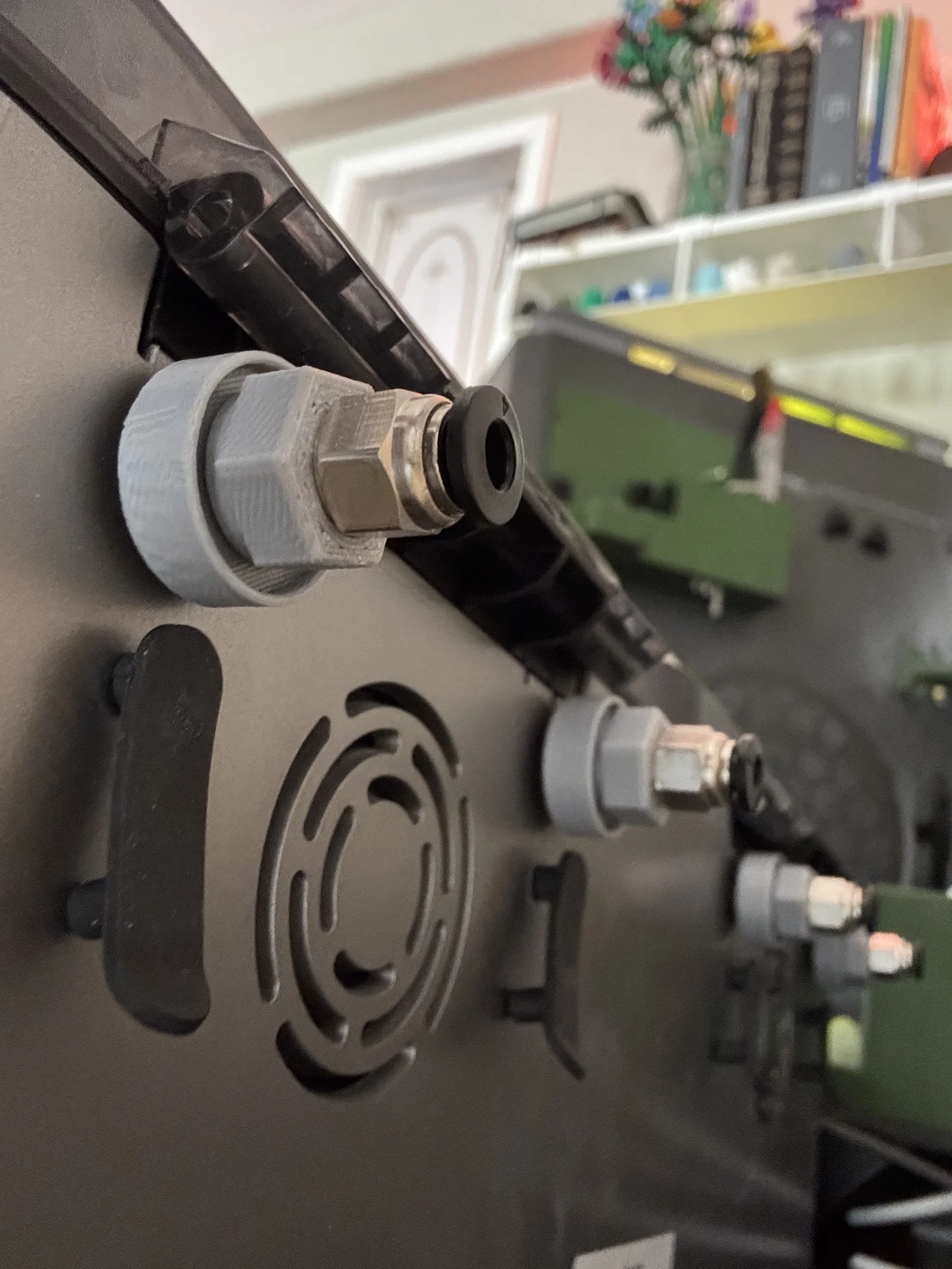

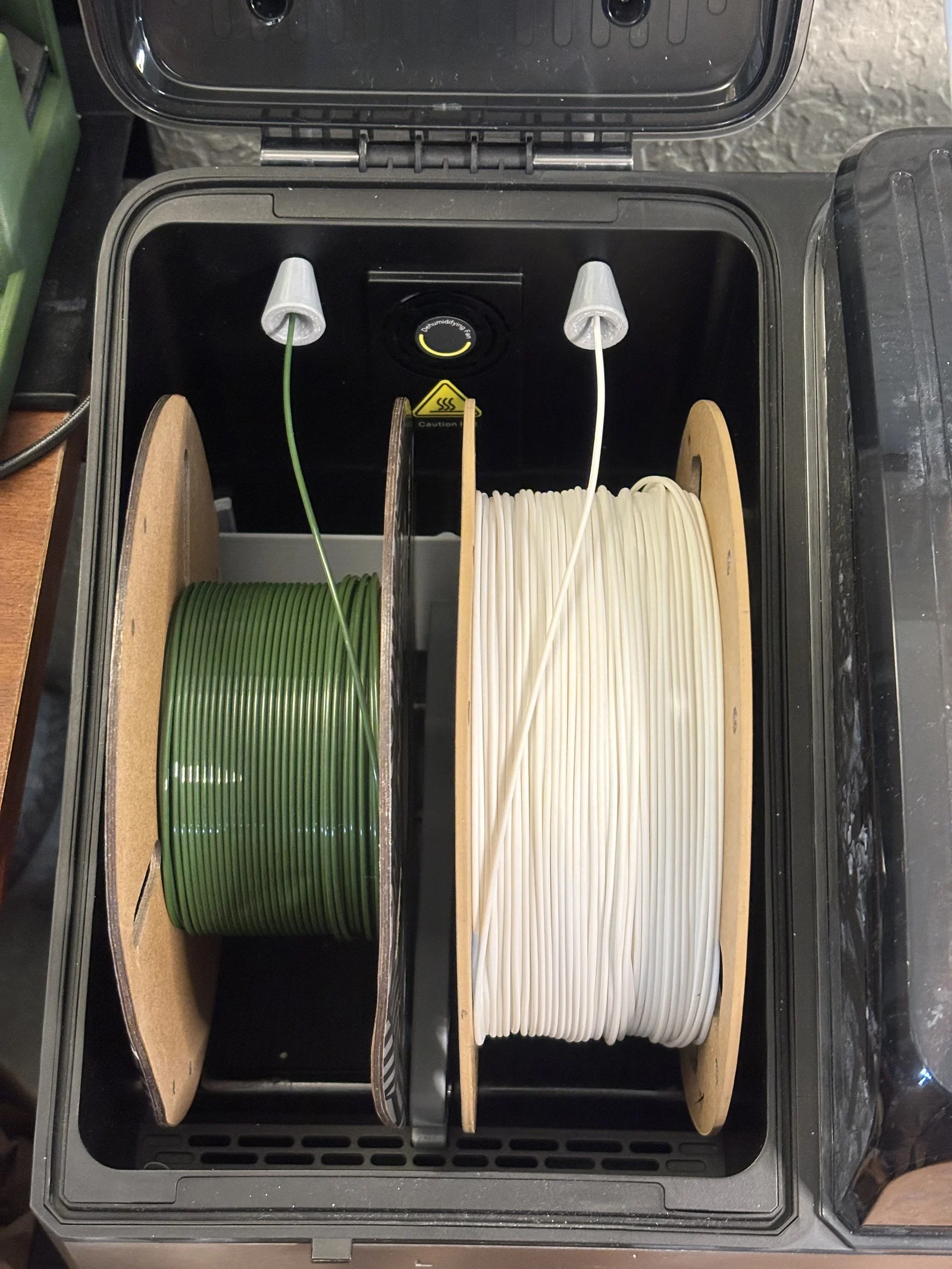

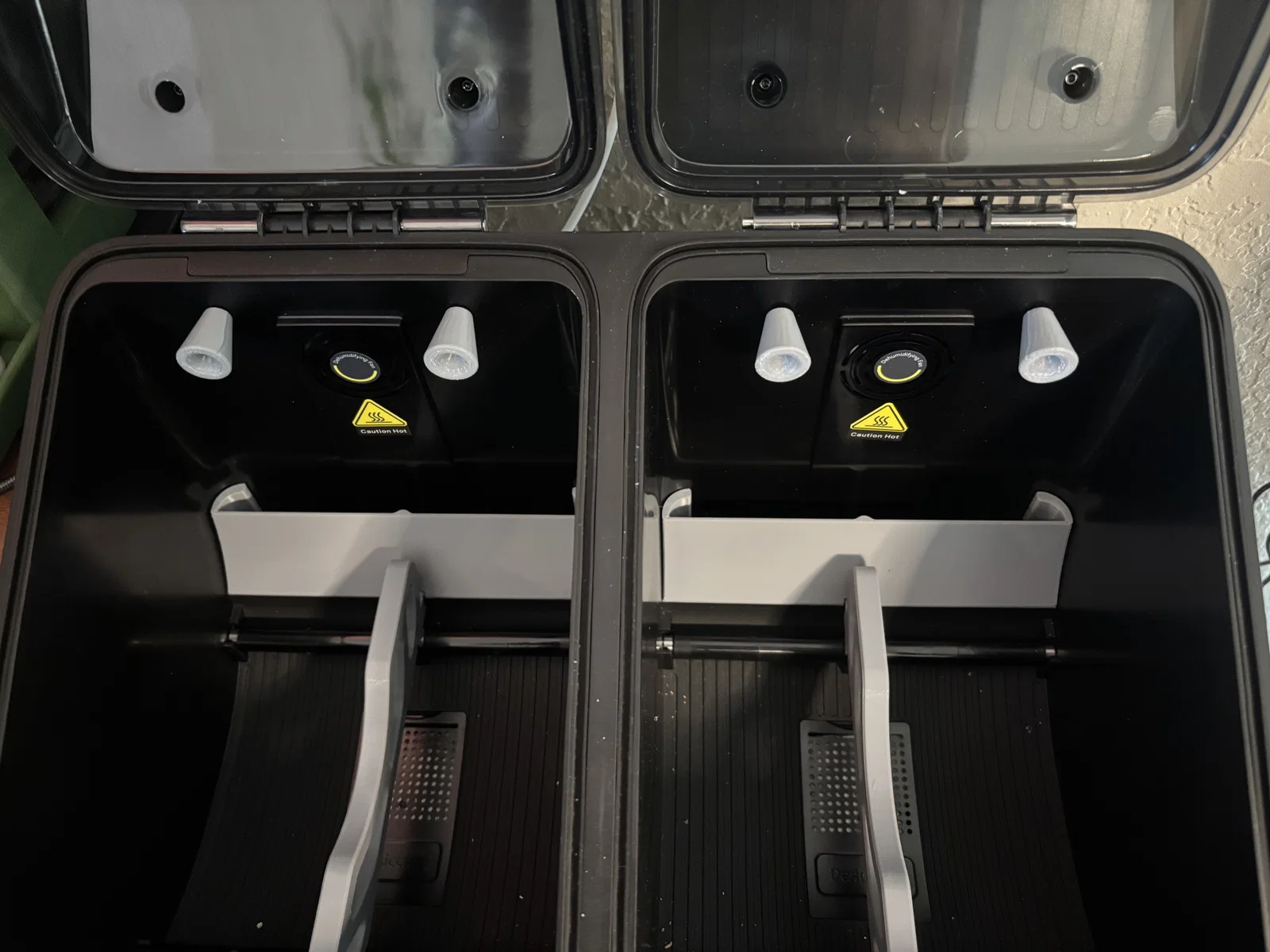

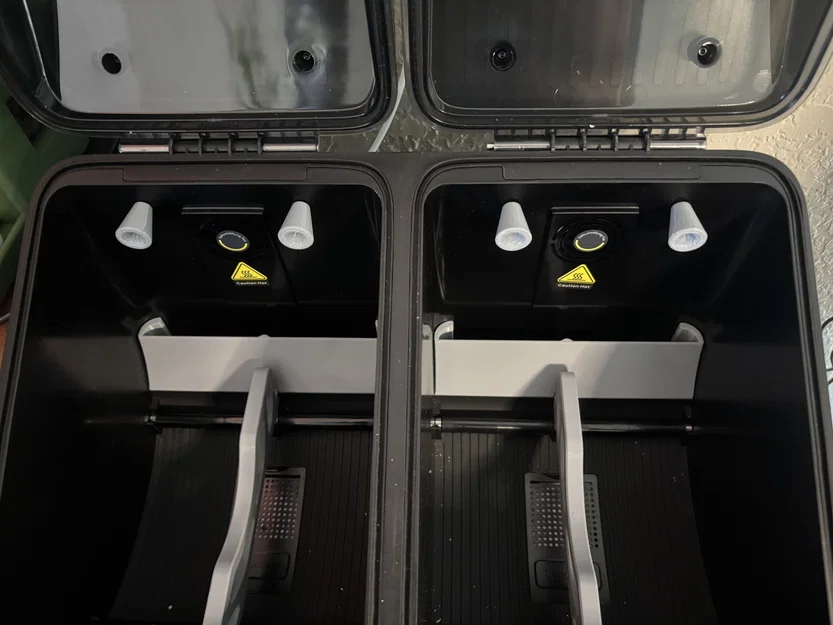

Mình rất thích ý tưởng từ bản gốc nhưng lúc đó chỉ có sẵn đầu nối (fittings) M10. Sau khi thiết kế lại với ren M10 và thử lắp vào phần phía sau hộp sấy, mình thấy việc nhấn vào vòng đệm (collar) để tháo đầu nối khá khó khăn, nên mình đã làm thêm một cái vòng nhỏ (donut) để hỗ trợ thao tác này. Mình cũng muốn có thêm cái phễu dẫn hướng nên đã thiết kế tích hợp luôn vào bên trong hộp. Việc kéo dài linh kiện có thể làm tăng nguy cơ bị gãy, nhưng mình lắp ráp hoàn toàn bình thường không gặp vấn đề gì. Bạn có thể in thử vài mẫu phễu với các tỉ lệ khác nhau (99%, 102%, v.v.) để đảm bảo vừa khít mà không cần dùng lực quá mạnh.

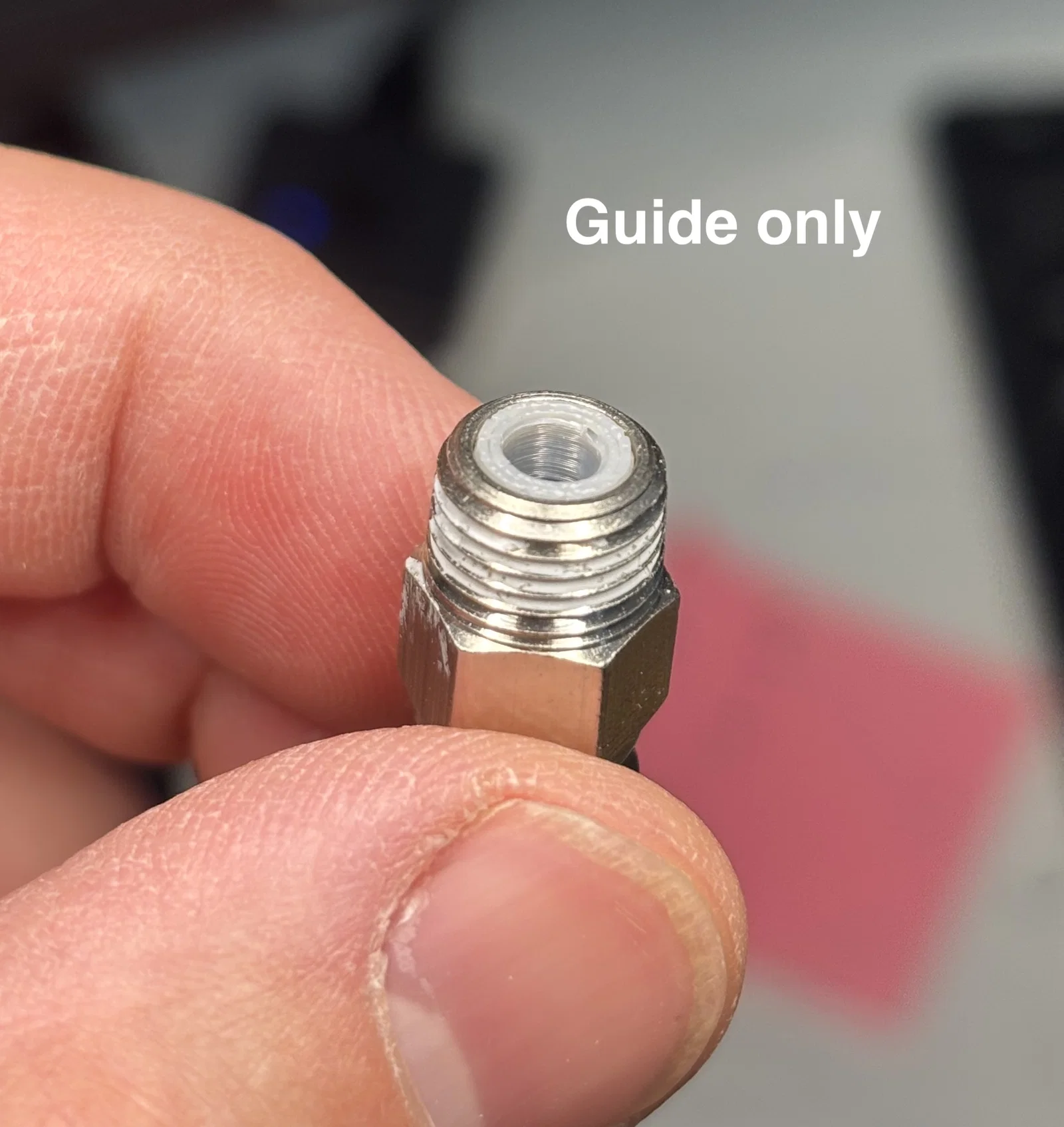

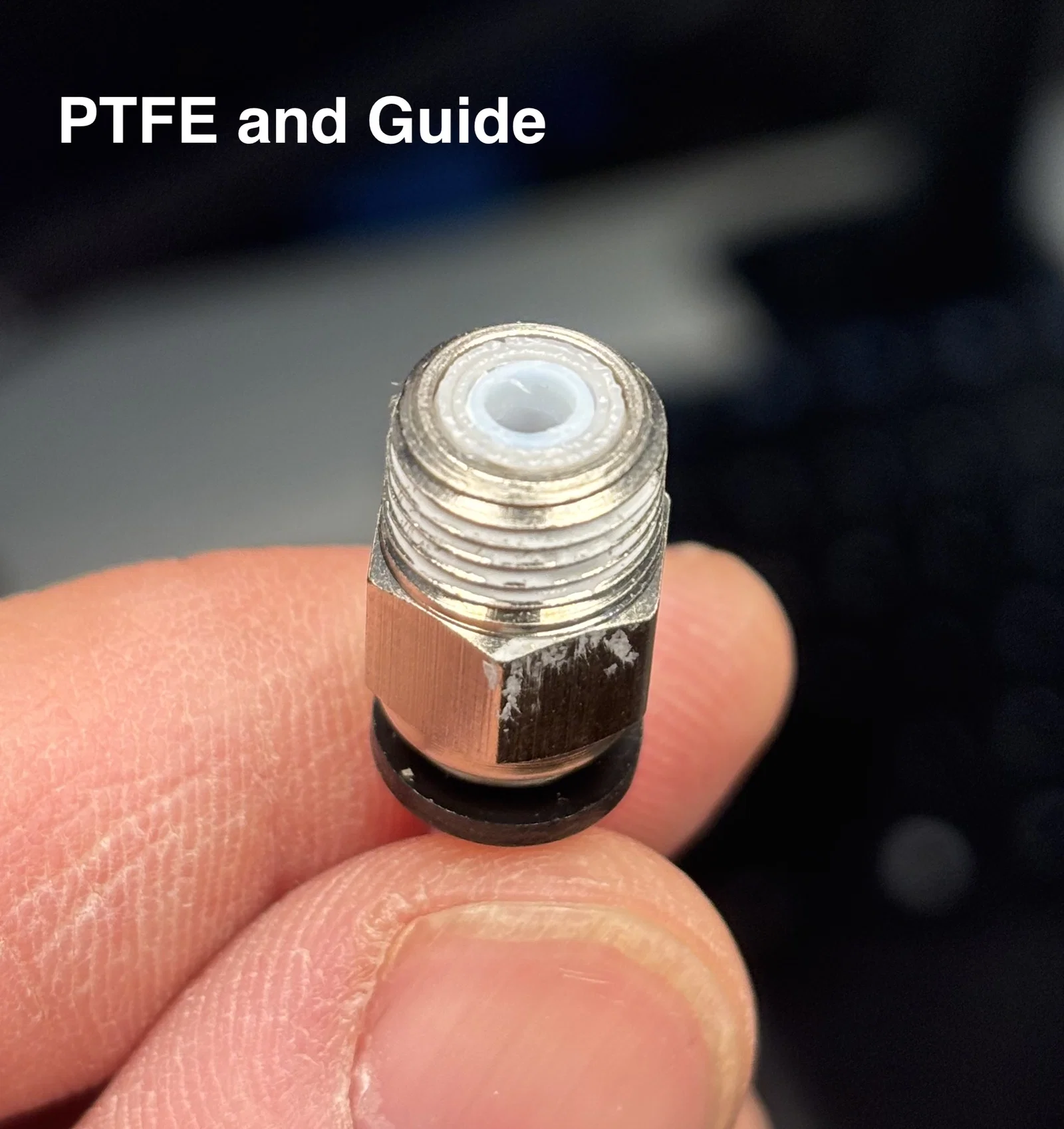

Các vòng nhỏ được thiết kế để đặt vào bên trong phần đế của đầu nối M10. Chúng giúp cố định ống PTFE để mọi thứ thẳng hàng và hoạt động trơn tru (xem ảnh).

Bản gốc là file 3mf với các khối âm (negatives) để tạo hình sản phẩm. Mình cũng làm tương tự với phiên bản M10 này nên mình sẽ tải lên file 3mf thay vì các file STL.

Mình có đính kèm phiên bản dài hơn cho loại M6 nếu bạn muốn dùng kèm vòng đệm và phễu (tuy nhiên vòng đệm có thể không cần thiết với M6 vì bạn dễ tiếp cận các đầu nối hơn).

Mình đã in bằng nhựa ASA để không phải lo về vấn đề chịu nhiệt (do mình thường xuyên sấy ở nhiệt độ 70-80°C khi in ASA và PC).

Mình chưa chắc liệu bộ phận này có vừa hoặc hữu ích khi gắn trên nắp hộp hay không vì mình chỉ sử dụng các đầu nối ở phía sau. Mình nghĩ nếu dùng trên nắp hộp thì nguy cơ bị gãy sẽ cao hơn.
