Bộ đầu nối PTFE cho Creality Space Pi X4 - PC4-M6
Chi tiết in giúp cố định đầu nối PC4-M6 cho máy sấy Creality Space Pi X4, ngăn tình trạng ống PTFE bị tuột vào trong gây kẹt dây tóc. Bộ sản phẩm gồm 3 kích thước cho các cổng trước và sau, đảm bảo việc dẫn sợi nhựa mượt mà và ổn định.
Mô tả
Đây là các chi tiết được thiết kế để sử dụng cùng máy sấy Creality Space Pi X4 và đầu nối PC4-M6, giúp ngăn ống PTFE bị tuột vào bên trong cổng tiêu chuẩn và quấn vào cuộn dây tóc (filament) của bạn. Nhờ vào việc đầu nối PC4-M6 ép sát vào chi tiết in, quá trình đưa sợi filament ra ngoài qua ống PTFE sẽ diễn ra trơn tru và dễ dàng hơn.

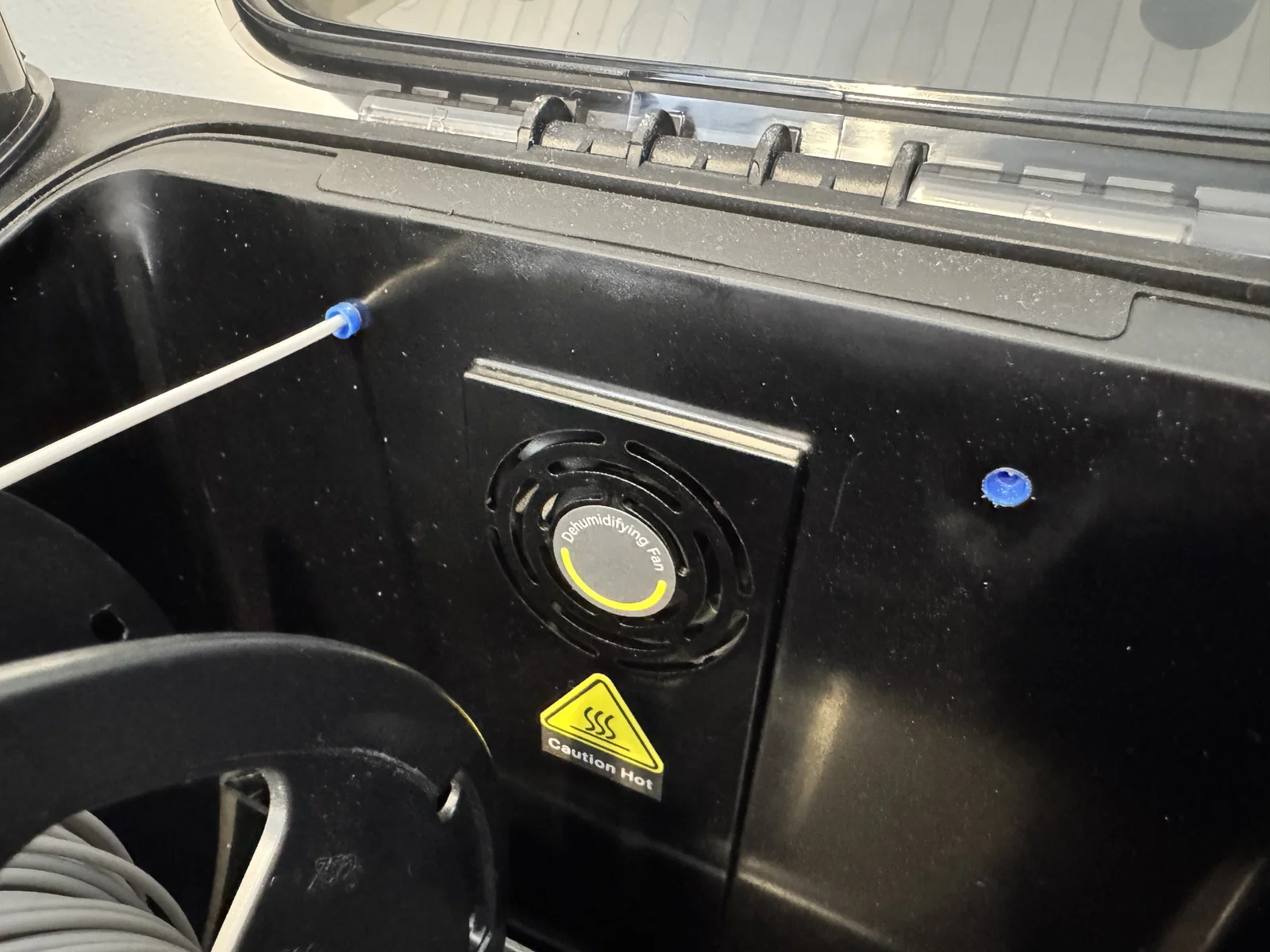

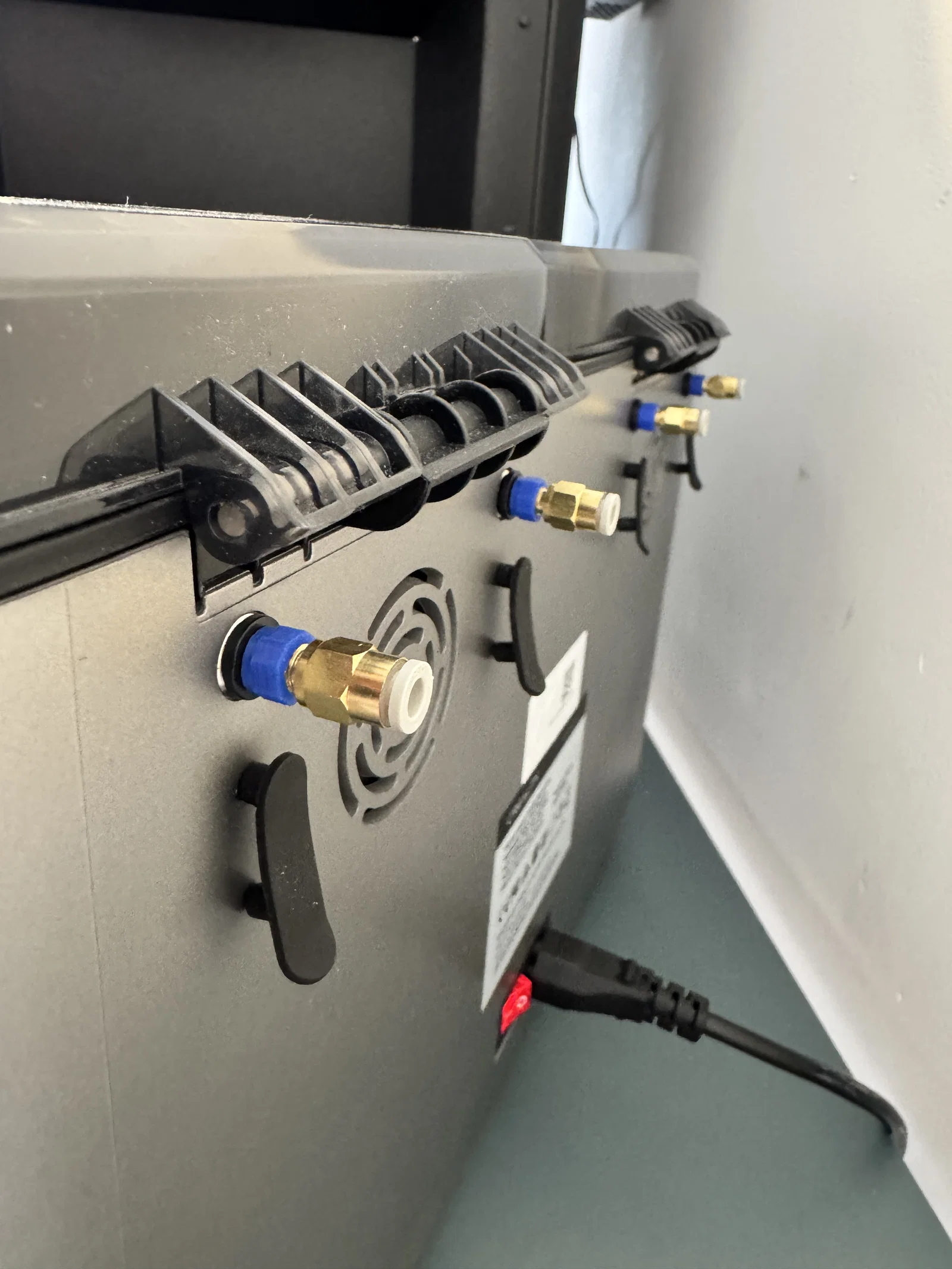

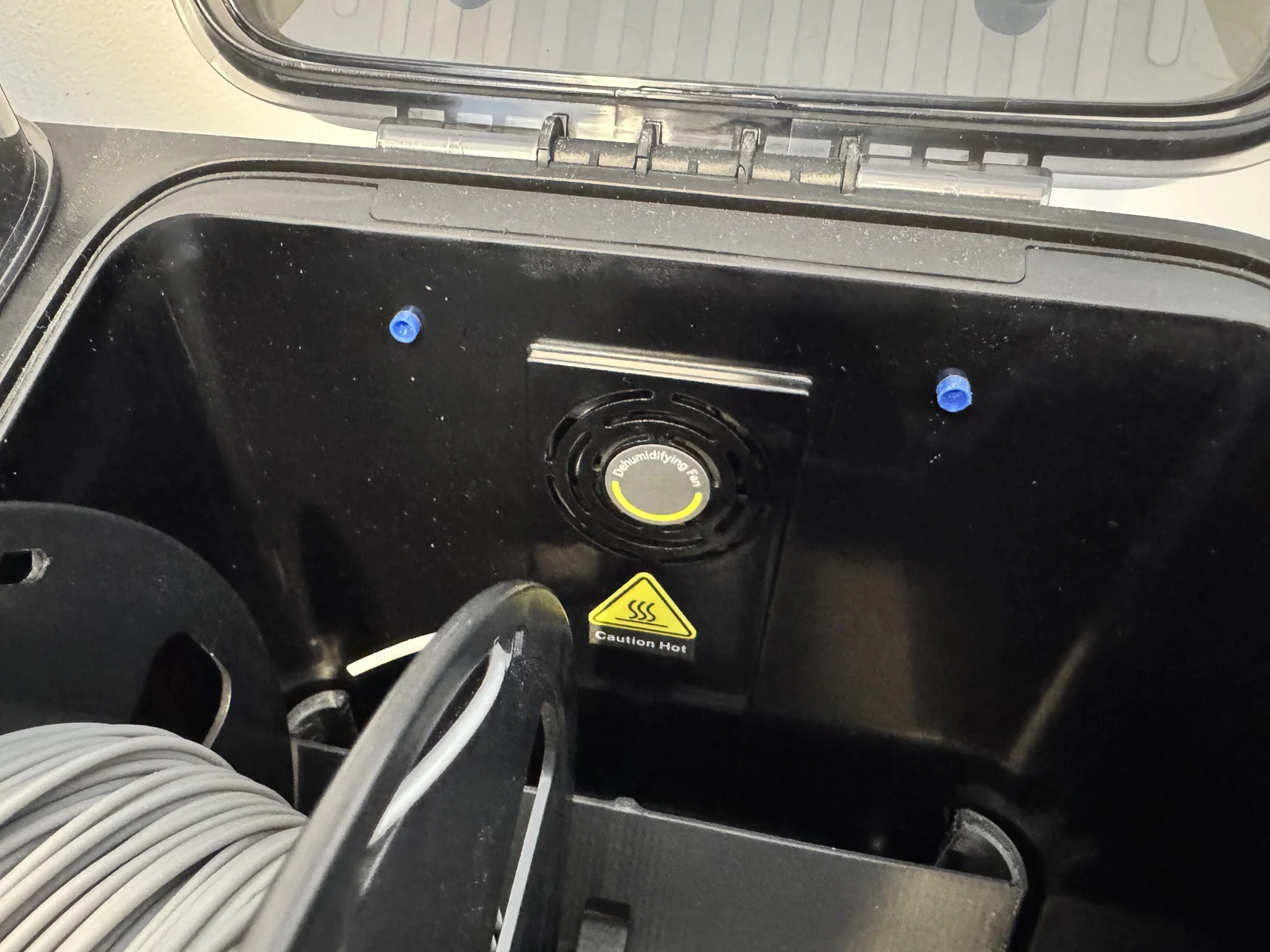

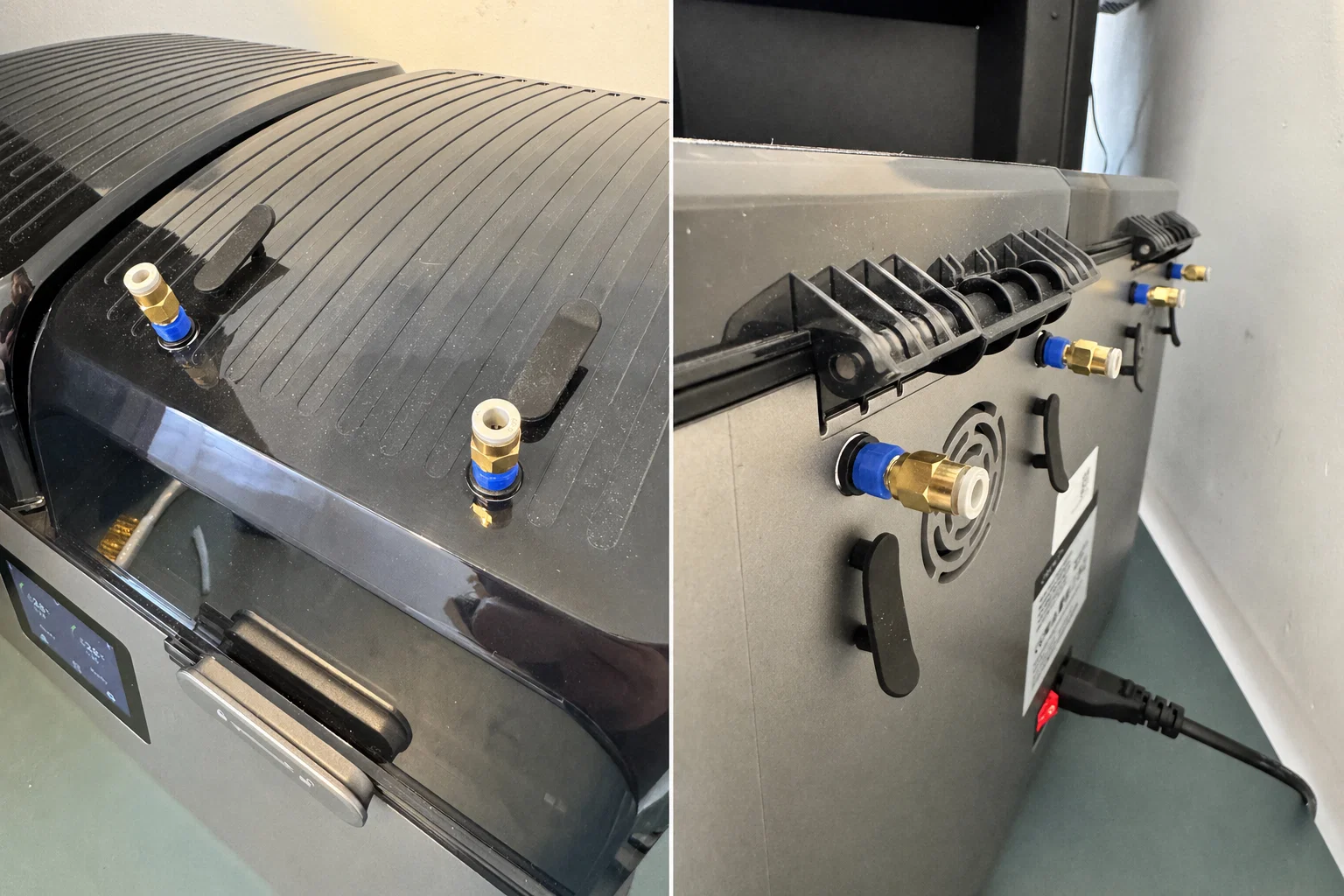

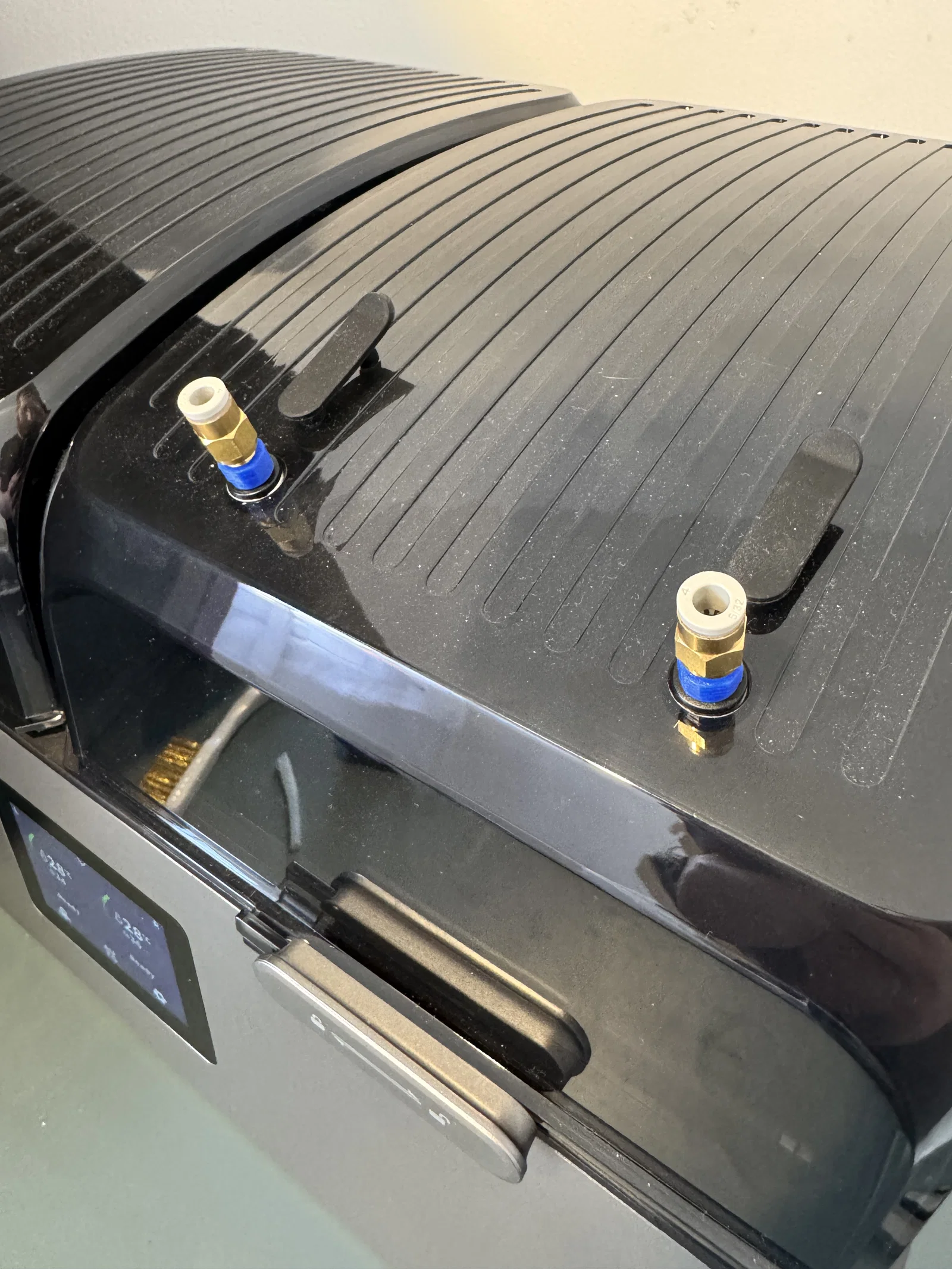

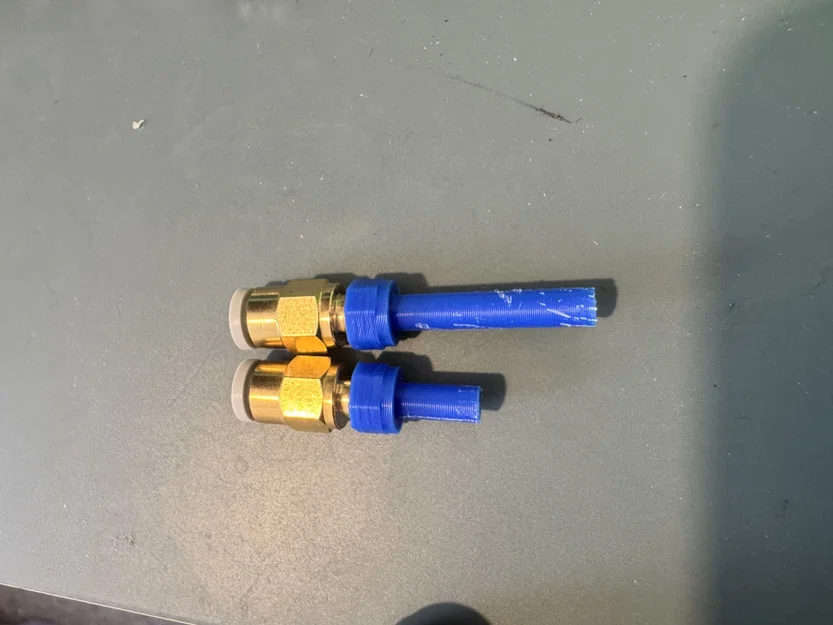

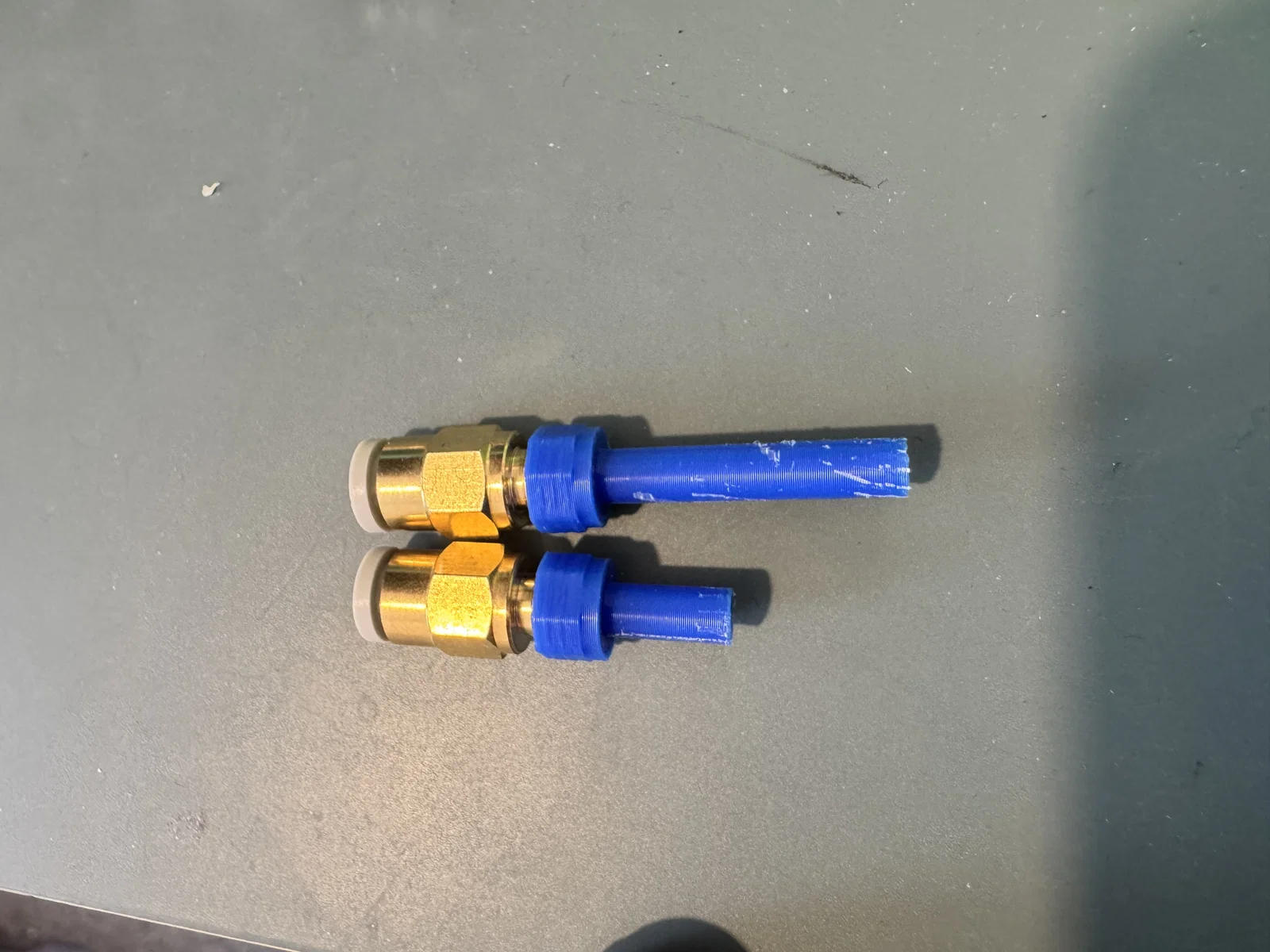

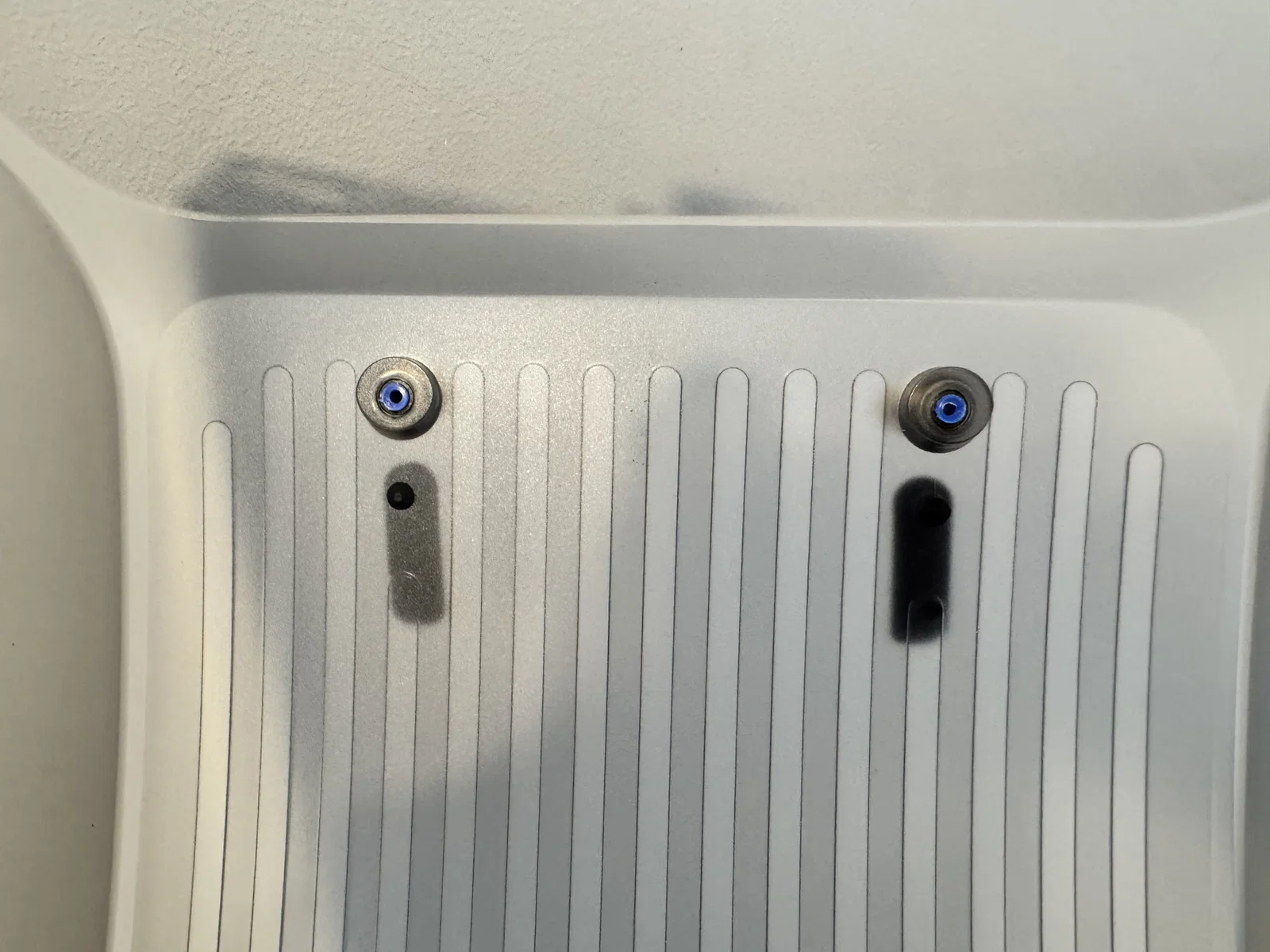

Bản thiết kế bao gồm ba kích cỡ: một cho các cổng phía trước và hai cho các cổng phía sau. Loại dài hơn sẽ xuyên qua cổng phía sau, còn loại ngắn hơn sẽ nằm ngang bằng với mặt sau của thiết bị (như hình minh họa).
Tôi đã in bằng nhựa ABS với chiều cao lớp in (layer height) là 0.15mm và các ren M6 hoạt động rất tốt.
Sau khi in, bạn hãy dùng nhíp để lấy phần hỗ trợ (support) ra, sau đó dùng mũi khoan 2mm đi qua lỗ để làm sạch bên trong.
Để tháo các chi tiết này ra, bạn chỉ cần dùng nhíp luồn vào giữa đầu nối zin và chi tiết in rồi kéo ra là được.
