Dụng cụ sửa dù (Umbrella Fix)

Tổng quan:

Chiếc dù nhỏ gọn xịn sò của tụi mình bị hỏng ở phần trục bên trong, nên không thể tự giữ bung ra được nữa. Thay vì bỏ đi cái dù vẫn còn dùng tốt, mình đã quyết định tự thiết kế một giải pháp.

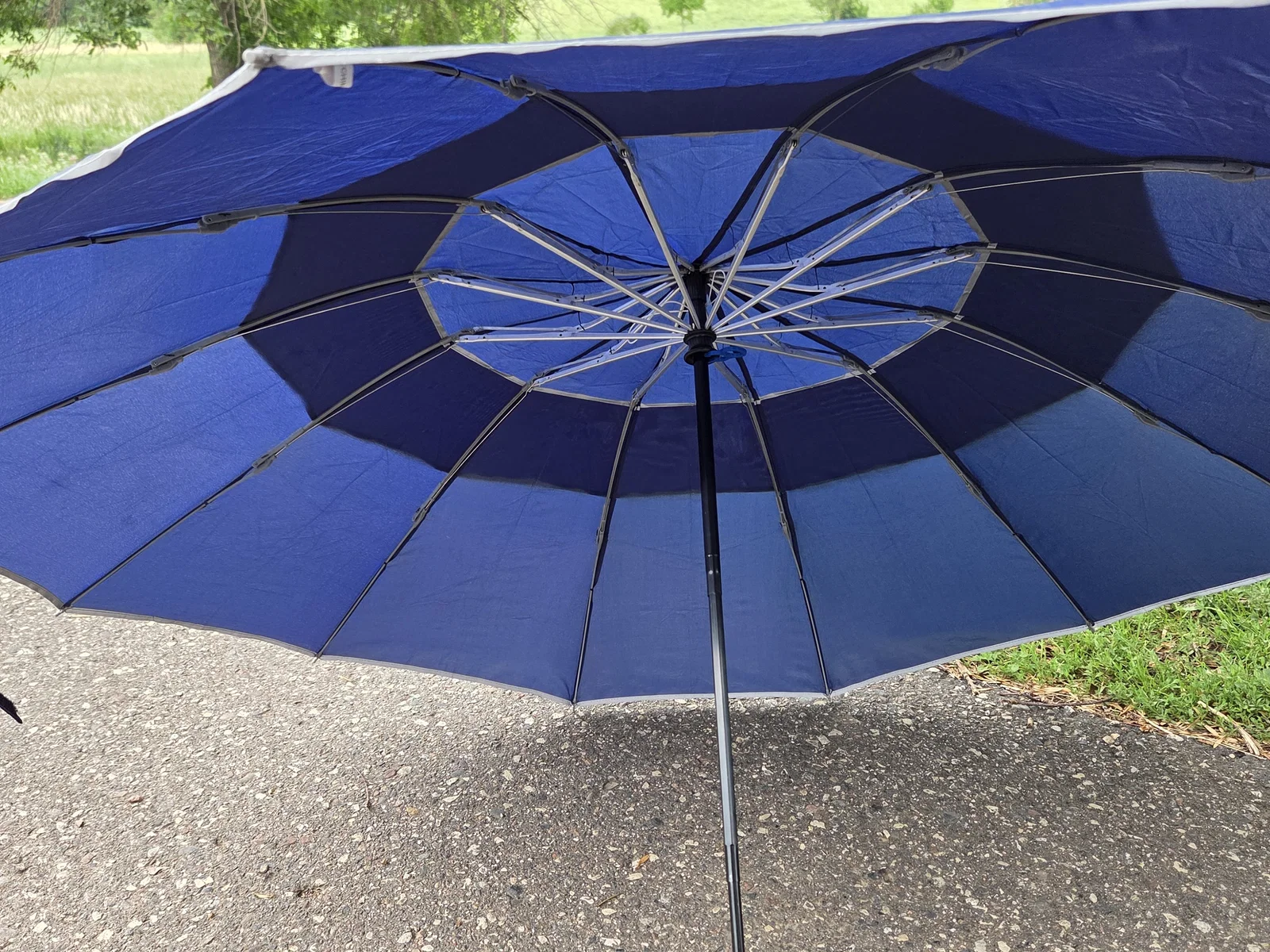

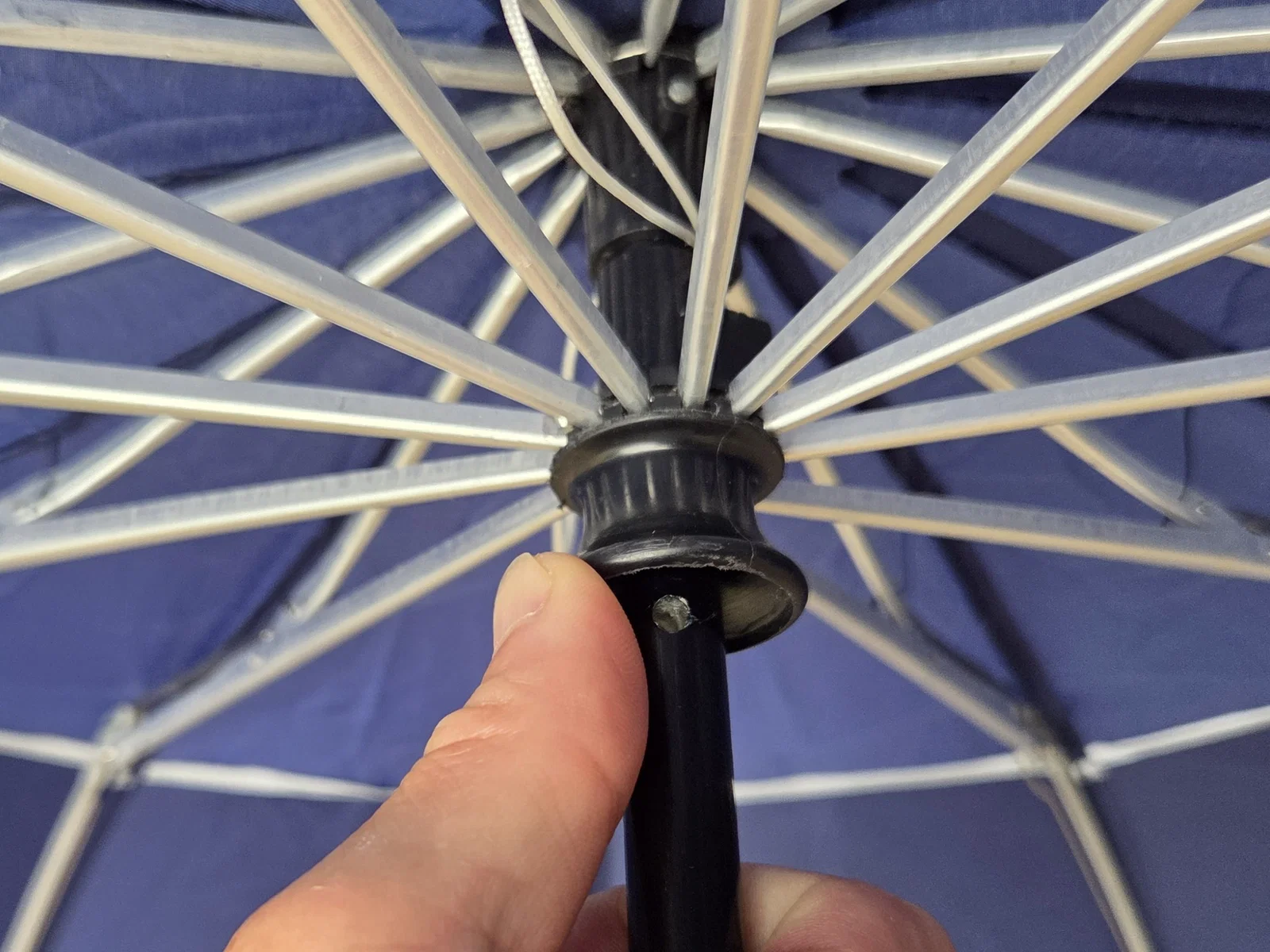

Mình mở bung dù ra hết mức, rồi dùng đồ đục dấu một lỗ ngay chính giữa trục, ngay dưới phần cổ dù, để khoan không bị lệch. Sau đó, mình khoan một lỗ 5/32” xuyên qua trục, cầu mong là không đụng trúng dây cáp bên trong.

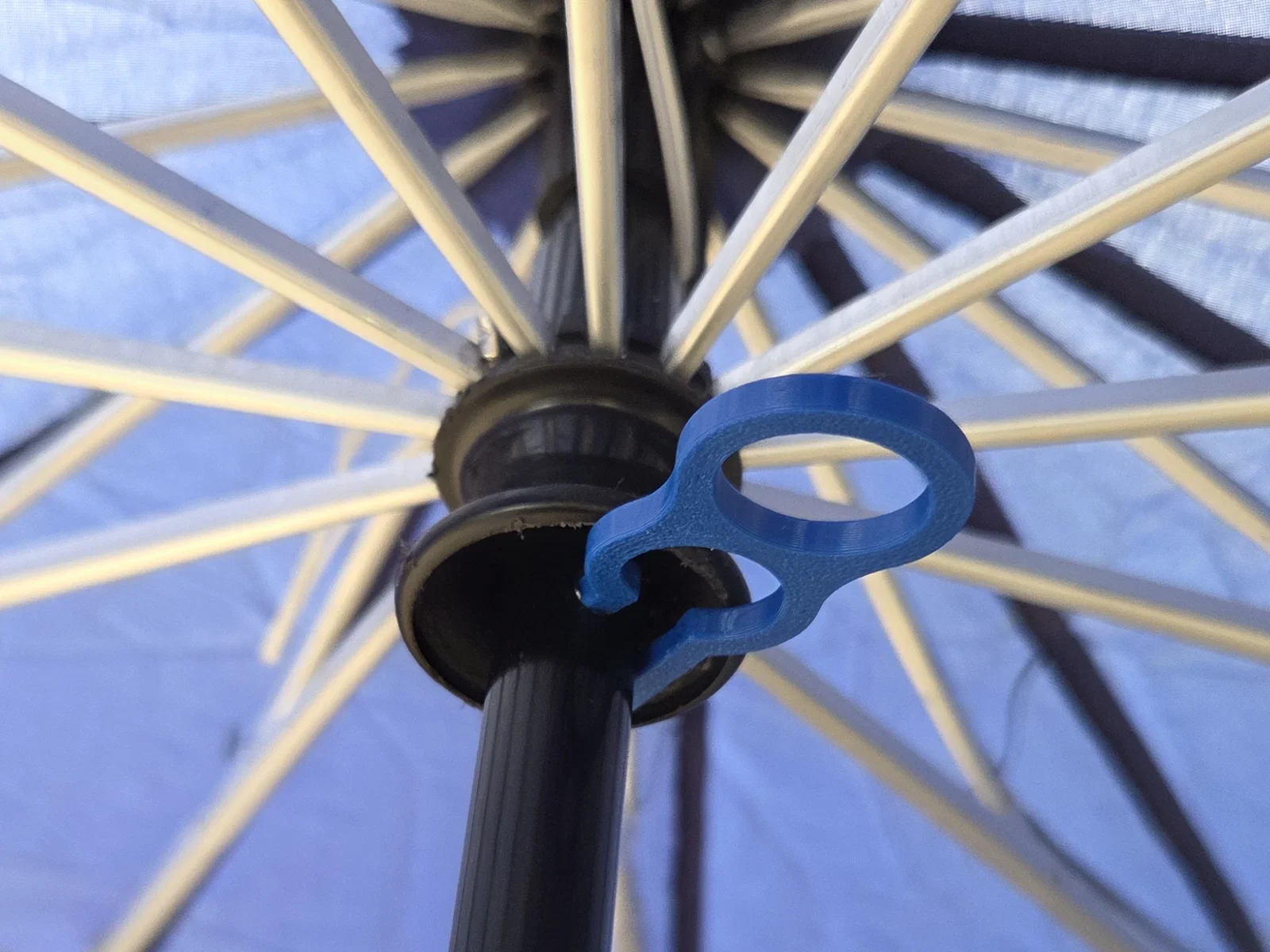

Mình thiết kế cái kẹp này để xỏ qua lỗ đó và giữ dù luôn mở. Khi không dùng tới, kẹp có thể gắn gọn vào phần dưới của trục dù để cất giữ. Mình đã in sẵn một mớ để trong xe hơi và phòng ngoài, phòng khi cái này bị gãy hoặc mất. Dù chưa cái nào bị sao cả, nhưng cái kẹp này vẫn đang hoạt động rất hiệu quả.

Mình có đính kèm file Fusion 360 tùy chỉnh hoàn toàn (parametric) và file step, để các bạn có thể chỉnh thông số tùy theo nhu cầu. Độ dày của kẹp được tính toán tự động dựa trên đường kính lỗ khoan và hệ số tương ứng với hình học của kẹp.

Cái kẹp có ba phần:

1. Phần ngạnh: bạn có thể nhét một trong hai cái vào lỗ và xuyên qua trục để giữ dù bung ra.

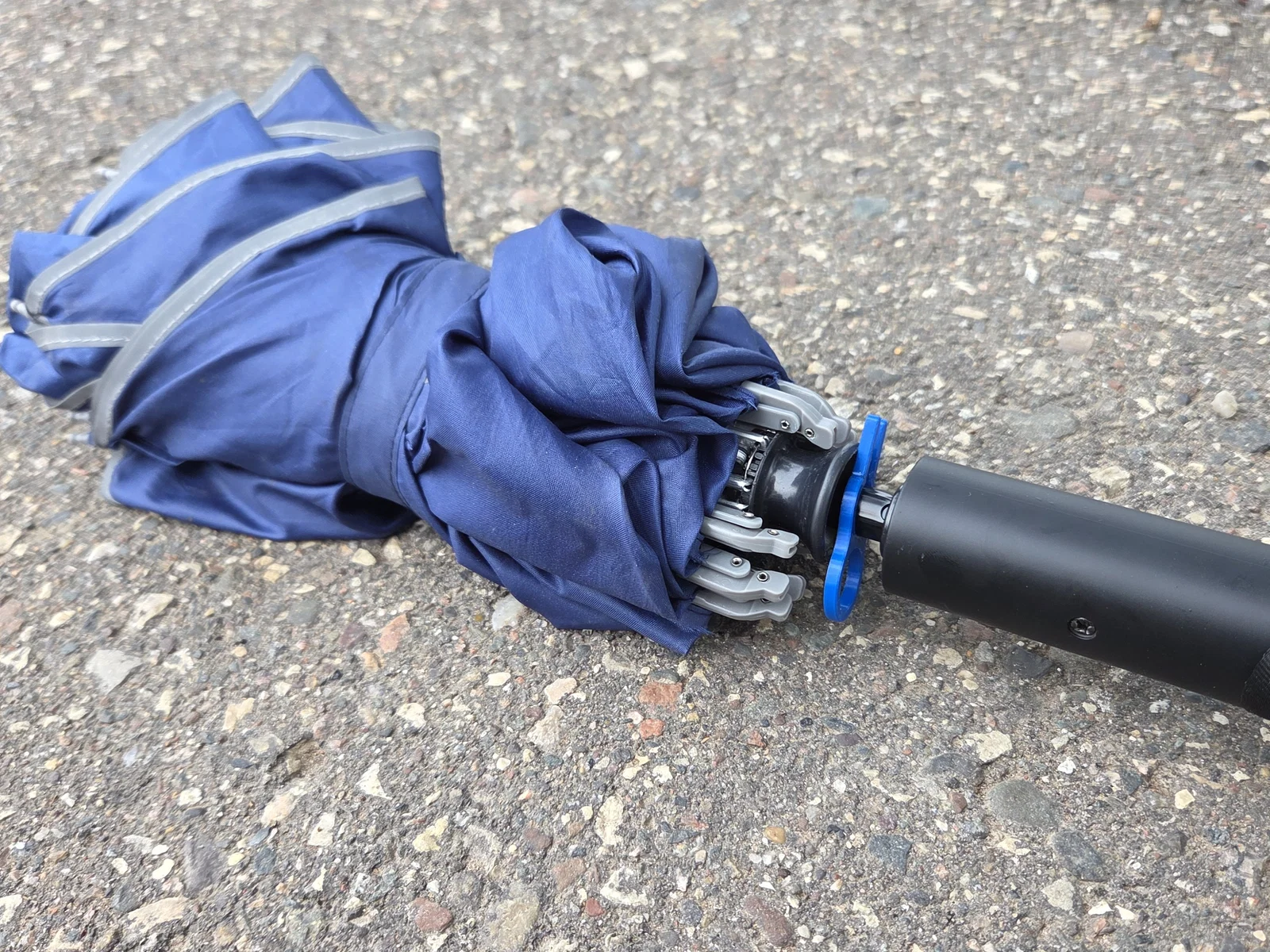

2. Lỗ nhỏ: đây là nơi kẹp bám chặt vào trục để cất giữ.

3. Lỗ lớn bên ngoài: dùng để xỏ ngón tay vào giúp rút kẹp ra dễ dàng.

In ấn:

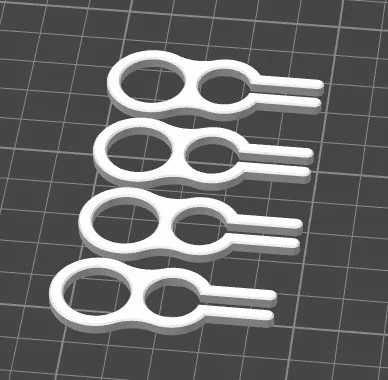

Mình khuyên các bạn nên in bằng nhựa PETG để kẹp có độ dẻo và bền hơn. Không cần dùng support nếu in theo hướng như trong hình.
