Pat treo đèn sương mù JDM cho Honda Del Sol (1993-1995)

Pat treo đèn sương mù JDM cho Honda Del Sol 1993-1995

Sản phẩm bao gồm một mẫu cắt PDF đầy đủ cho các loại cản sau (aftermarket) không có sẵn đường cắt đèn sương mù zin. Bạn chỉ cần in mẫu này ở tỉ lệ 100% là được.

Dự án này ra đời nhờ vào sự chung tay của cộng đồng, từ việc cho mượn phụ tùng, chia sẻ mẫu đến ghi chép lại các thông số kỹ thuật.

Vì cộng đồng. Vì đam mê. Hoàn toàn miễn phí.

Tương thích với

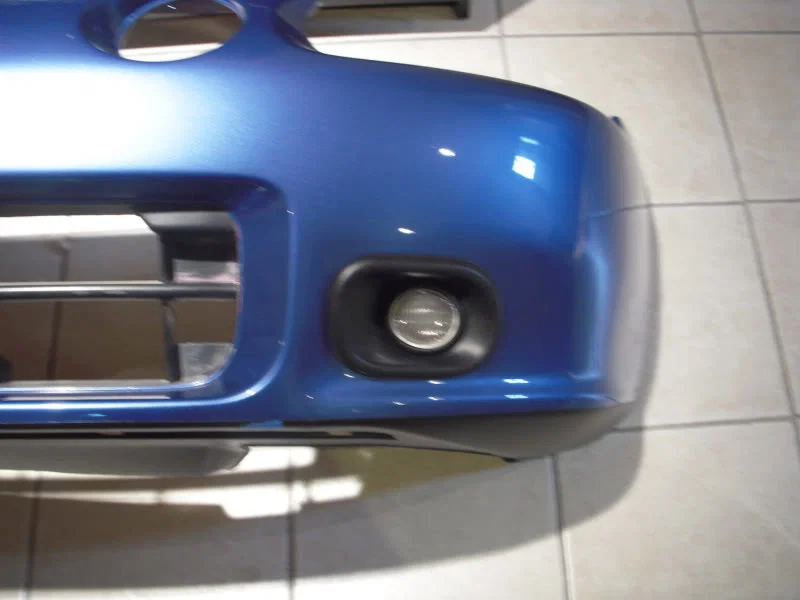

• Cản trước Honda Del Sol 1993-1995

• Đèn sương mù JDM zin của Del Sol

• Các bộ đèn sương mù Civic 1992-1995 phổ thông

• Ốp đèn (bezel) zin của Del Sol

• Ốp đèn Accord 1998-2002 (cần gọt giũa nhẹ)

File đính kèm

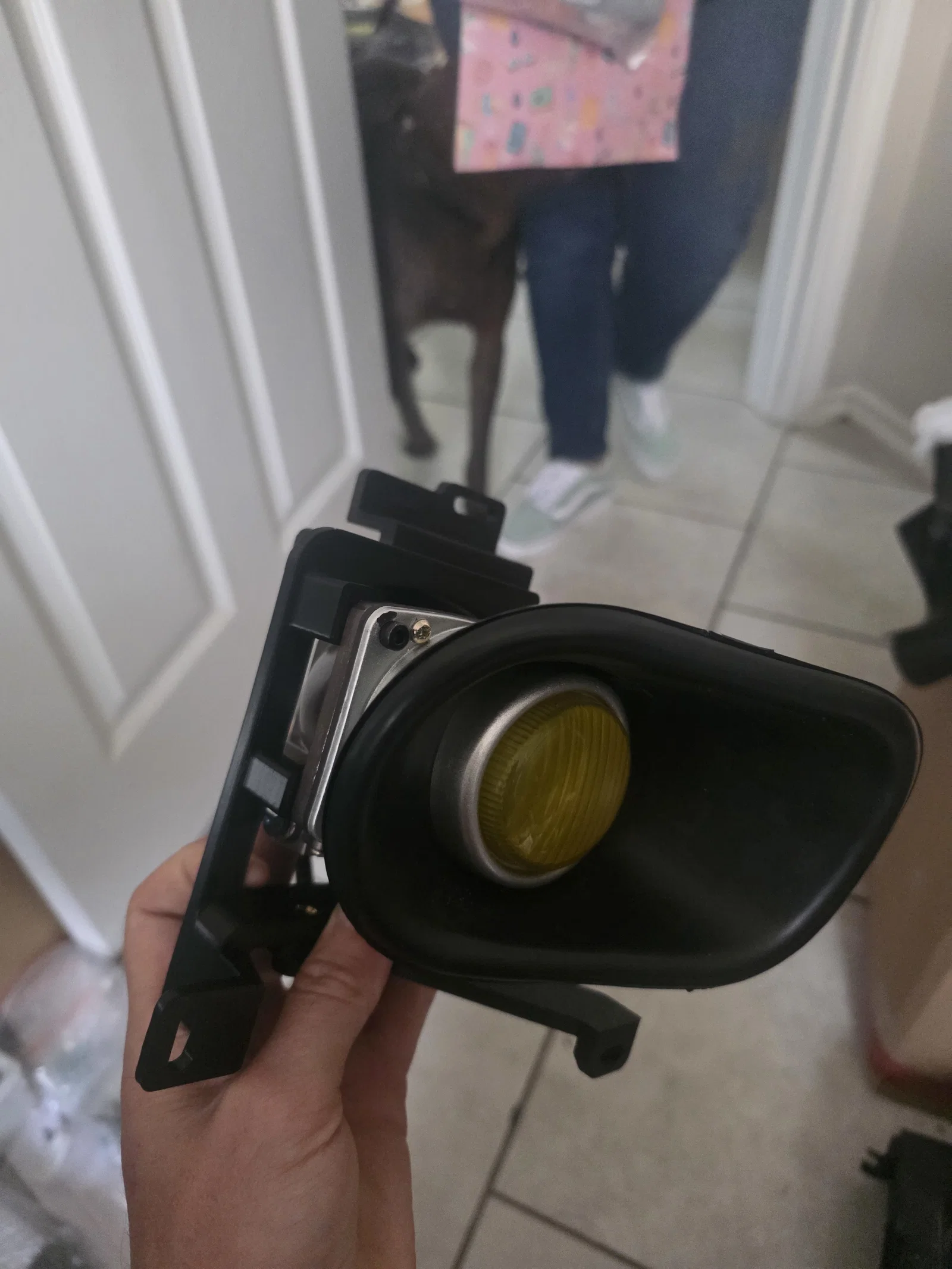

• Bộ pat 3 mảnh (dùng tính năng mirror trong slicer để in cho cả hai bên)

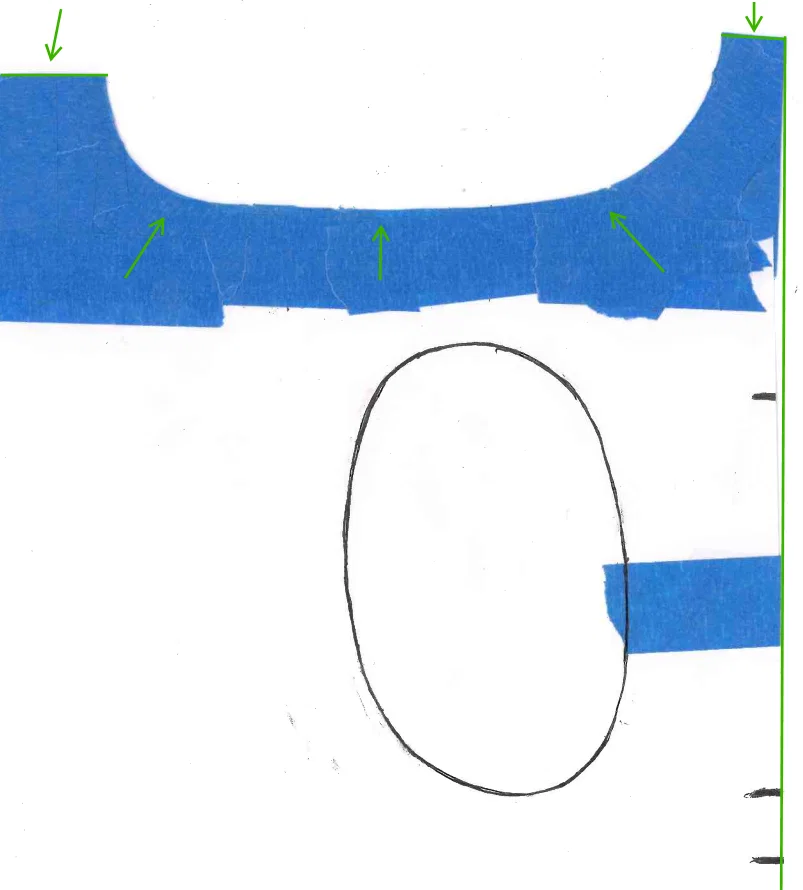

• Mẫu cắt cản PDF (in ở tỉ lệ 100%)

• Phiên bản 1 mảnh có sẵn ren (không khuyến khích dùng nếu bạn có thể ráp bản 3 mảnh)

Phần cứng (BOM)

● Linh kiện in 3D

• In một bộ pat trái và một bộ pat phải (tổng cộng 6 chi tiết). Nhớ mirror để in đủ hai bên.

Hoặc

• In một pat trái và một pat phải loại liền khối (tổng cộng 2 chi tiết). Cũng cần mirror.

● Phần cứng cần thiết (cho thiết kế 3 mảnh tiêu chuẩn)

• 8 × ốc lục giác M6 × 10 mm

• 8 × tán cấy nhiệt M6 (heat-set inserts)

• 8 × ốc lục giác M4 × 20 mm

• 8 × tán cấy nhiệt M4 (heat-set inserts)

● Linh kiện bổ sung

• Đèn sương mù zin Honda Del Sol hoặc bộ đèn Civic 1992-1995

• Ốp đèn zin Del Sol hoặc ốp Accord 1998-2002

Lưu ý khi in

Khuyên dùng nhựa ASA, ABS, PETG hoặc Nylon để chịu được điều kiện khắc nghiệt trên xe hơi.

Không nên dùng PLA vì không chịu được nhiệt độ cao trong khoang máy.

Khi lắp tán cấy nhiệt, nên dùng mỏ hàn nung nóng từ từ.

Nên ướm thử (test-fit) trước khi lắp đặt cố định.

Phiên bản liền khối có ren in sẵn chỉ mang tính tiện lợi, không khuyên dùng lâu dài. Dùng tán cấy nhiệt sẽ bền và dễ bảo trì hơn nhiều.

Lưu ý lắp đặt

• Nếu dùng cản zin Del Sol, hãy theo đường cắt đèn sương mù có sẵn (nằm ở mặt sau cản gần lưới tản nhiệt).

• Nếu dùng cản aftermarket, hãy dùng mẫu PDF đã in ở tỉ lệ 100%.

• Nếu dùng ốp Accord, sau khi cắt cần mở rộng và chỉnh lại lỗ cho vuông vắn để vừa với ốp.

Nếu bạn làm xong, hãy khoe thành quả nhé! Đừng ngần ngại đăng ảnh hoặc tag @RarePartHunters để mọi người cùng thấy sức mạnh của cộng đồng khi chúng ta chia sẻ kiến thức thay vì giữ khư khư cho riêng mình.
