Bộ Giá Đỡ và Hộp Đựng Bài (Card Stands & Caddy)

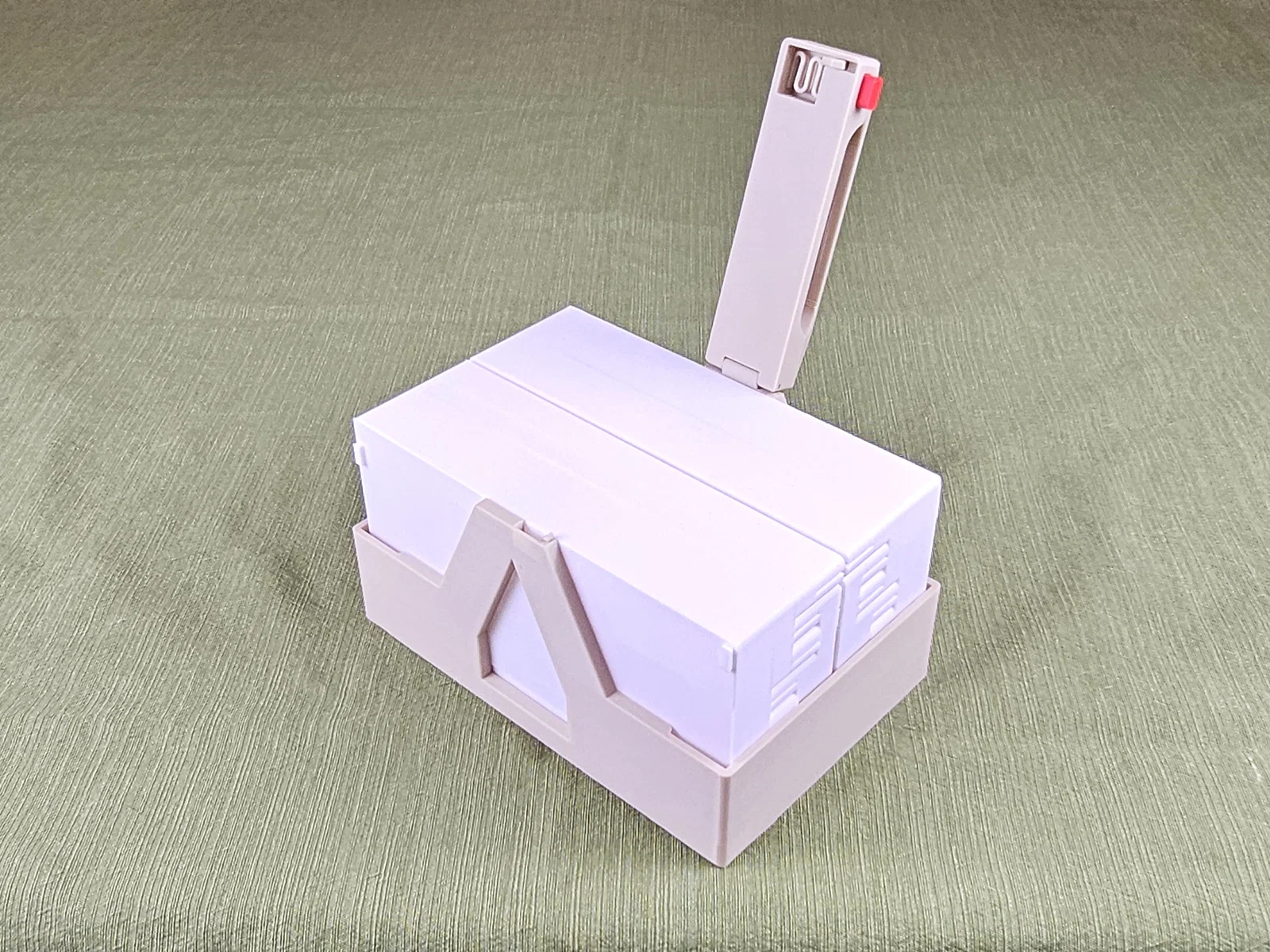

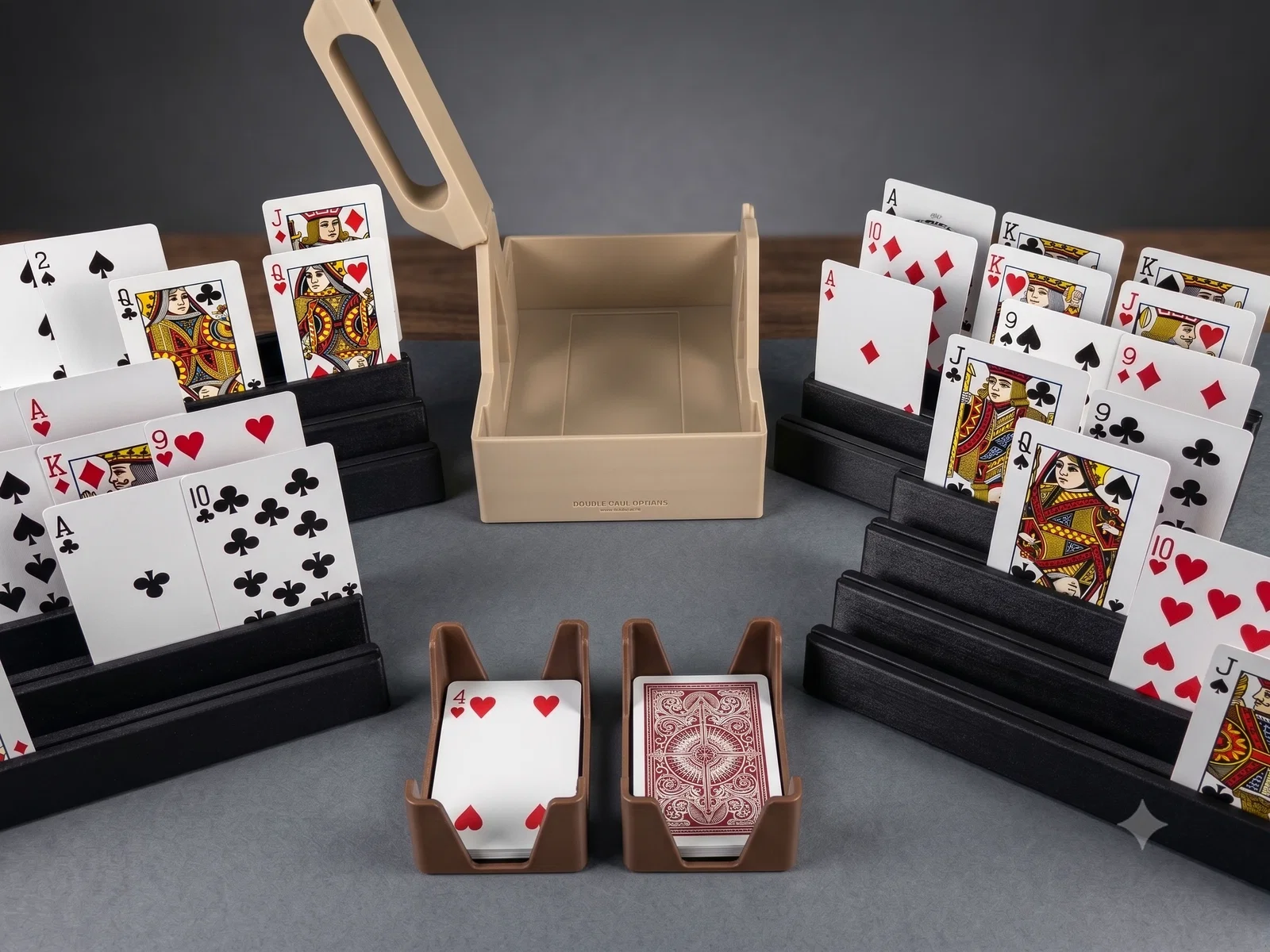

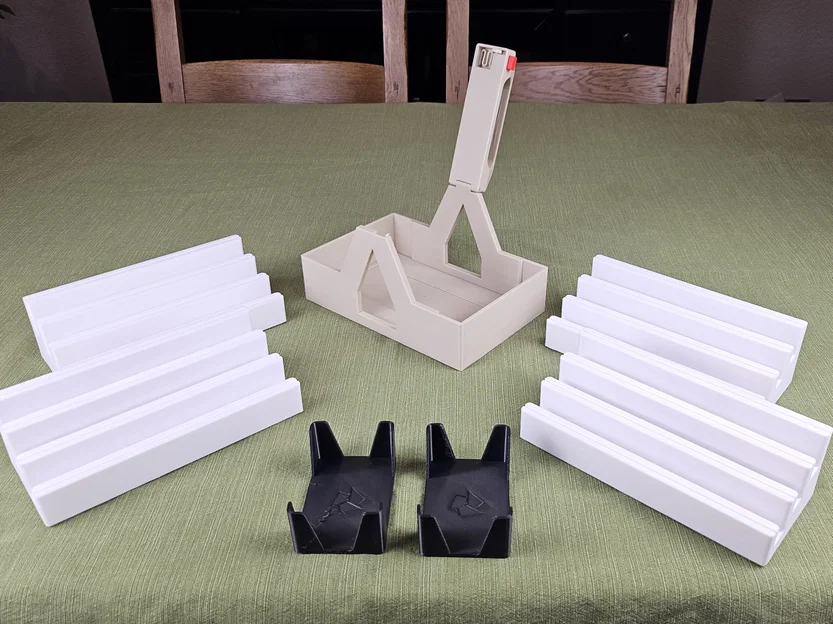

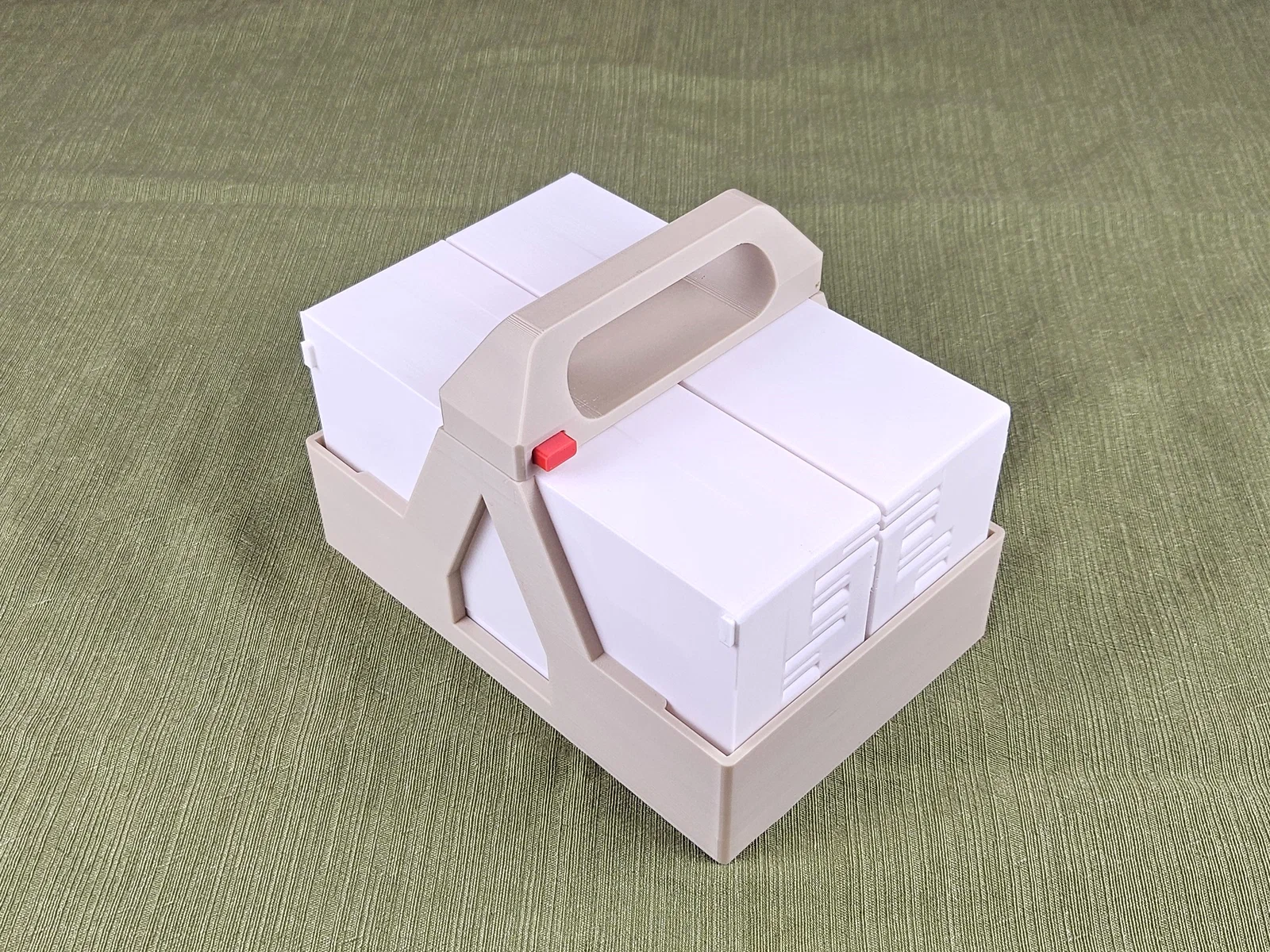

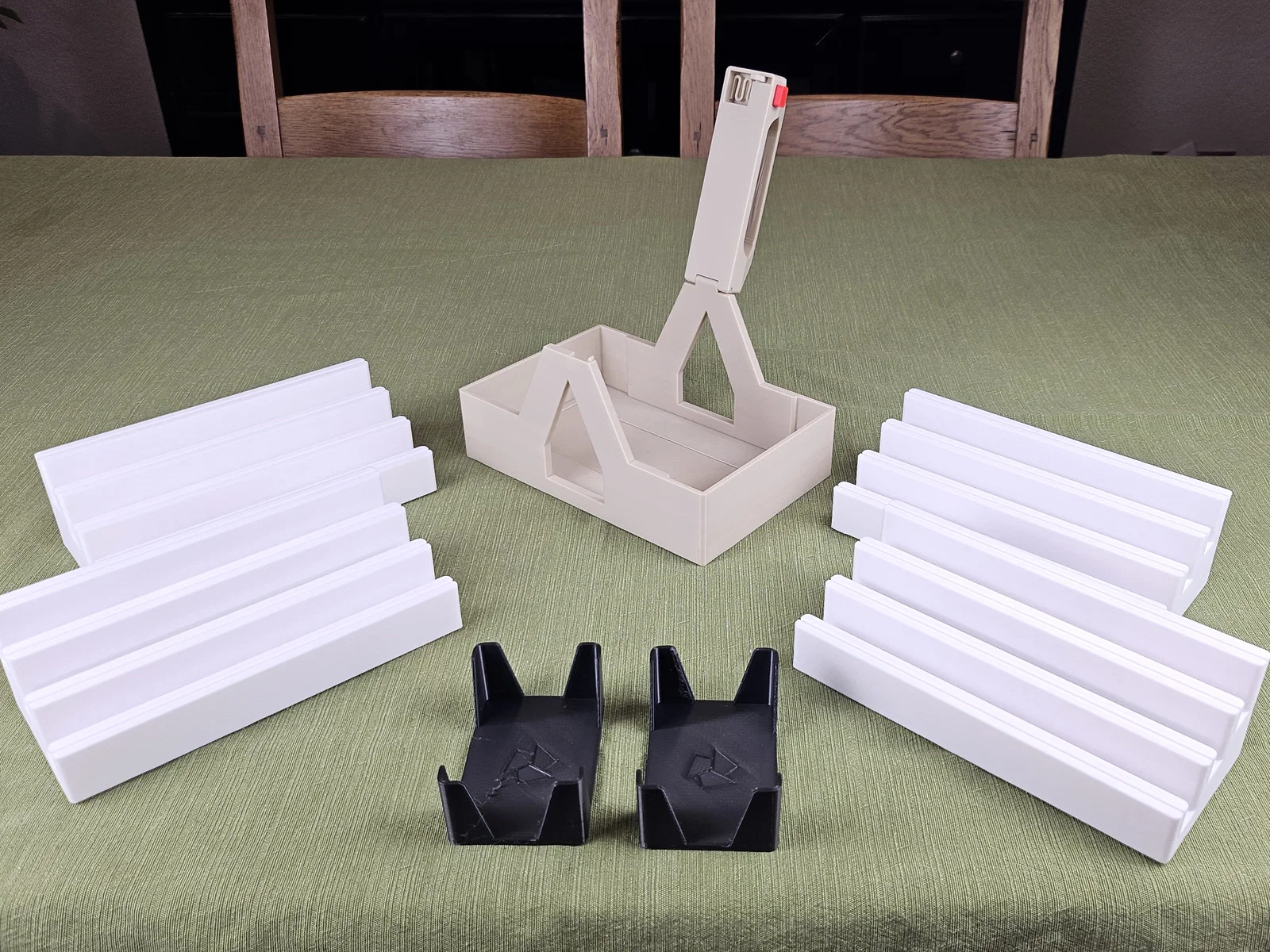

Bộ giá đỡ và hộp đựng bài này rất lý tưởng cho các trò chơi cần cầm nhiều bài trên tay, hoặc cho trẻ em, người lớn tuổi và những người bị viêm khớp gặp khó khăn khi giữ bài. Các giá đỡ và khay được thiết kế thông minh để xếp gọn gàng bên trong hộp đựng.

Hướng dẫn in:

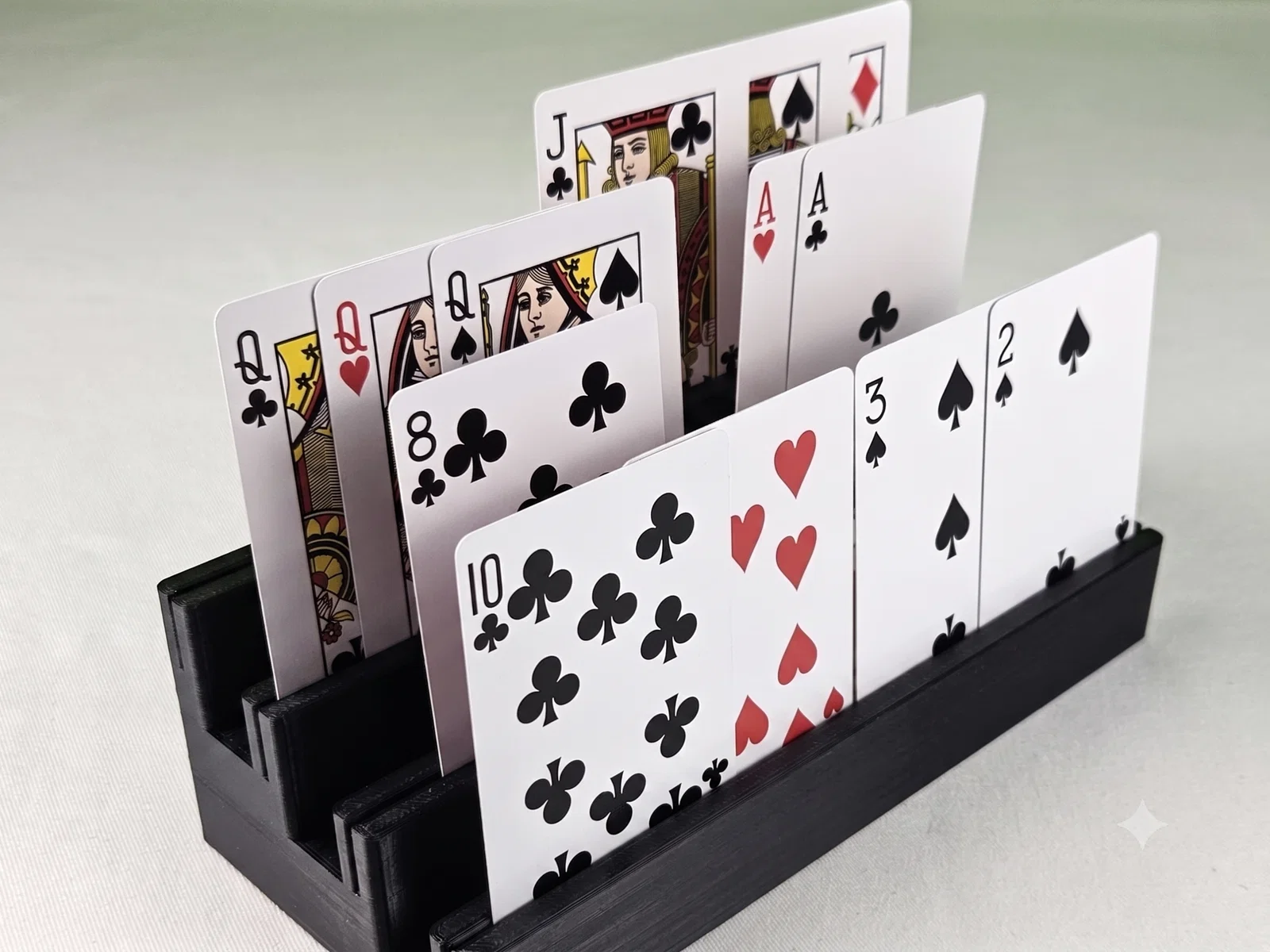

• Card Stand-Solid: Cần in 2 cái. Mình in bằng nhựa PLA, 3 lớp vỏ (perimeters), 20% lightning infill và bật support rectilinear (cho hốc chân). Cần thêm brim 20mm để tránh bị cong vênh.
• Card Stand-Cutout: Cần in 2 cái. Phần cutout giúp khớp với khay đựng bài. Mình thêm custom support bên dưới phần overhang để tránh bị sệ. In bằng PLA, 3 lớp vỏ, 20% lightning infill và support rectilinear. Cần brim 20mm.

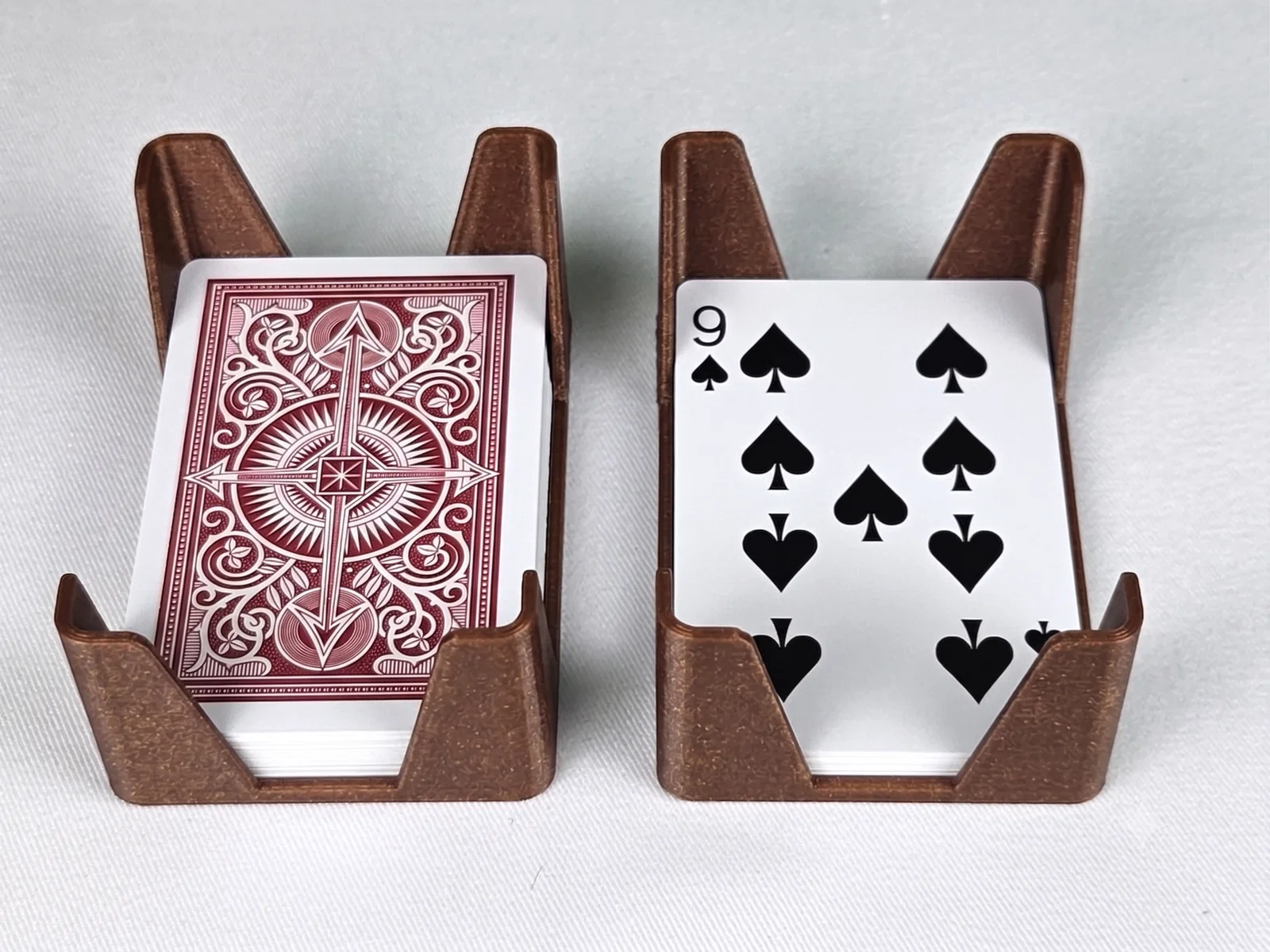

• Trays (Khay): Cần in 2 cái. In PLA, 2 lớp vỏ, 30% gyroid infill, không cần support.
• Case (Hộp): Cần in 1 cái. In PLA, 2 lớp vỏ, 30% gyroid infill và bật support rectilinear (cho móc khóa). Cần thêm brim 20mm.
• Handle (Tay cầm): Cần in 1 cái. In PLA, 2 lớp vỏ, 30% gyroid infill và bật support rectilinear (cho khoang nút bấm và bản lề).
• Button (Nút bấm): Cần in 1 cái. 3 lớp vỏ, 30% gyroid infill, không cần support. Mình in cùng màu với hộp nhưng đổi màu nhựa ở layer 68 (layer height 0.2mm) để tạo điểm nhấn.
• Spring (Lò xo): Cần in 1 cái. In PLA, 3 lớp vỏ, 30% gyroid infill, không cần support.
• Foot (Chân đế): Cần in 16 cái. Bắt buộc in bằng TPU, 2 lớp vỏ, 30% gyroid infill, không support. Phải dùng nhựa dẻo vì phần chân này cần độ co giãn để khớp chặt vào hốc dưới đế giá đỡ.

Hướng dẫn lắp ráp:

Ép các miếng chân đế vào hốc dưới đáy giá đỡ. Mẹo là cắm chân vào lỗ trước rồi úp ngược giá đỡ xuống mặt bàn để ấn cho chặt vào.

Để làm chốt bản lề cho tay cầm, bạn cắt một đoạn sợi nhựa 1.75mm dài hơn chiều rộng tay cầm khoảng 1.5cm. Luồn sợi nhựa qua tay cầm và thân hộp. Dùng bật lửa hơ chảy một đầu sợi nhựa rồi kéo ngược lại để cố định, dùng lưỡi dao phẳng làm phẳng bề mặt. Làm tương tự với đầu còn lại. Xem video hướng dẫn chi tiết của littleup tại đây: https://thangs.com/designer/littletup/3d-model/Articulated%20Skeleton%20Hands-1138092

Cuối cùng, gắn nút bấm vào khoang dưới tay cầm. Nén lò xo vào nút rồi đẩy vào hốc trong tay cầm. Có một vết lõm nông ở đáy hốc để giữ lò xo cố định.

Nếu cần giúp đỡ gì cứ nhắn mình nhé. Nhớ thả Like và khoe sản phẩm sau khi in xong nha. Cảm ơn mọi người!
