Hộp Vận Chuyển Cho Trạm Hàn ERSA i-CON PICO

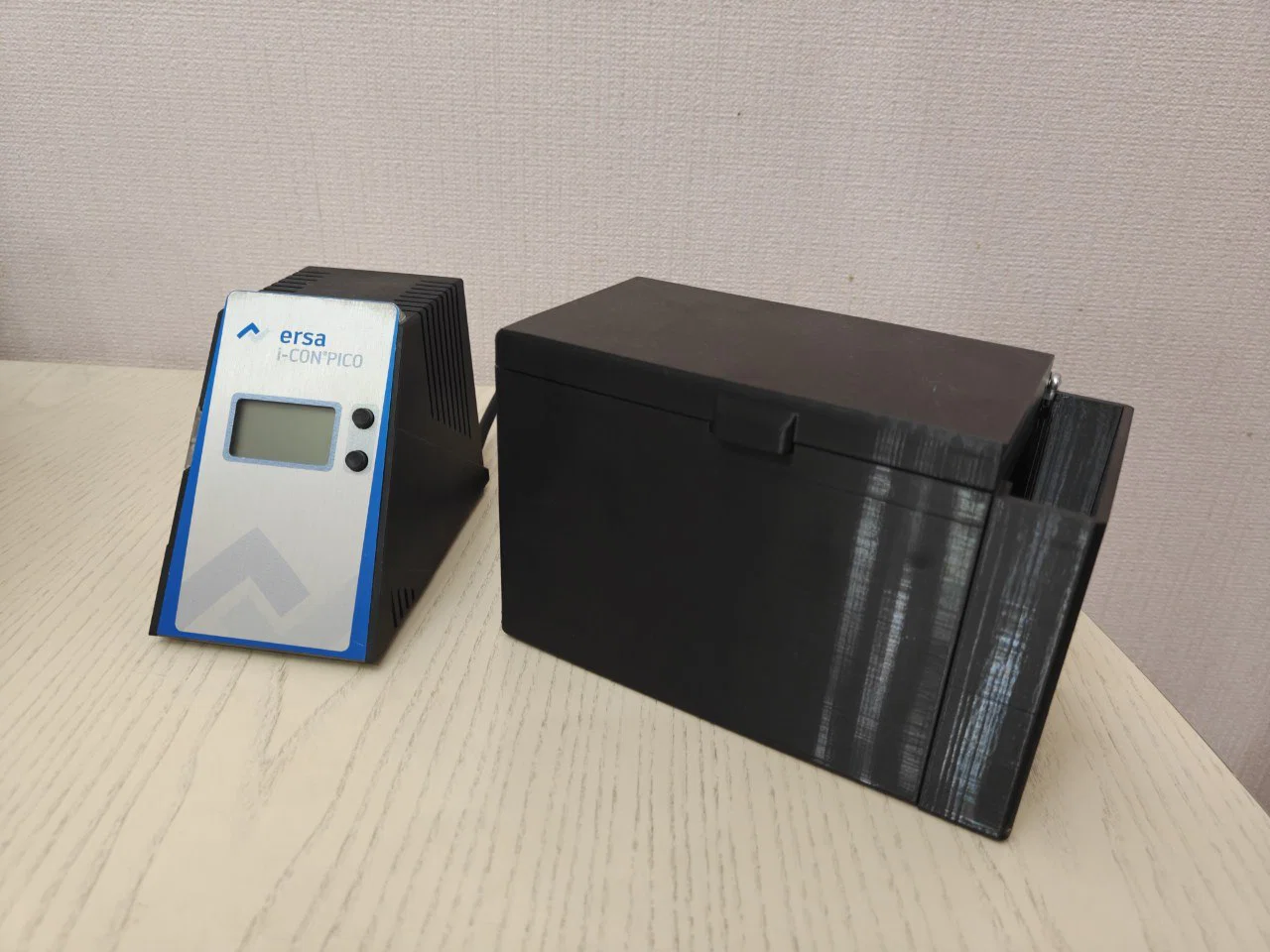

Đây là hộp đựng/bảo quản cho trạm hàn ERSA i-CON PICO.

Mục tiêu chính của dự án này là thiết kế một chiếc hộp có thể in được trên máy Bambu Lab A1 Mini. Do hạn chế về kích thước khổ in, thiết kế cuối cùng trông có vẻ hơi khác lạ: mô hình được chia thành nhiều phần chức năng thay vì là một chiếc hộp lớn liền khối.

Hộp bao gồm ba phần chính:

• ngăn chính để chứa trạm hàn;
• một ngăn phụ dạng trượt;
• nắp đậy cho ngăn chính.

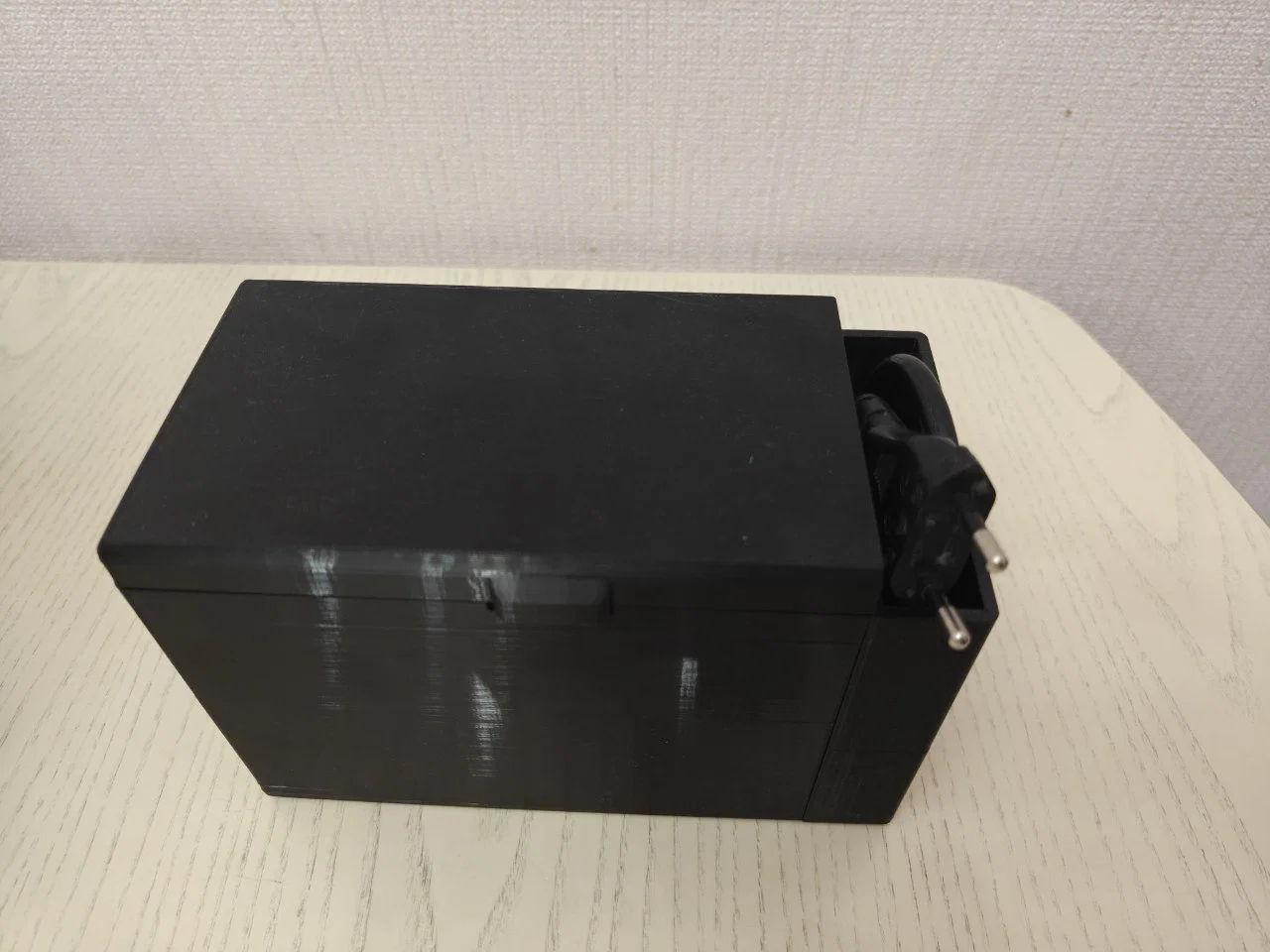

Nắp được cố định bằng ốc vít M4. Dây nguồn và phích cắm sẽ được để ở ngăn phụ dạng trượt.

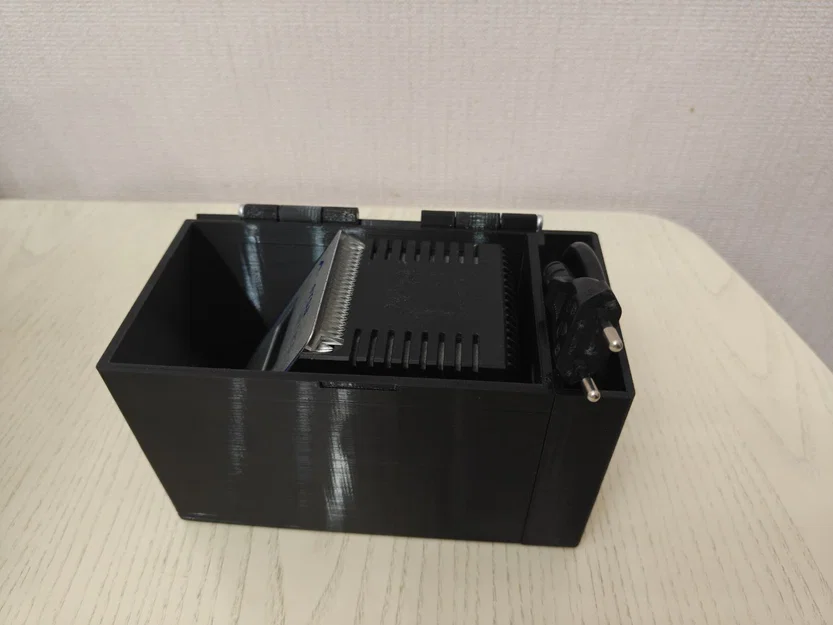

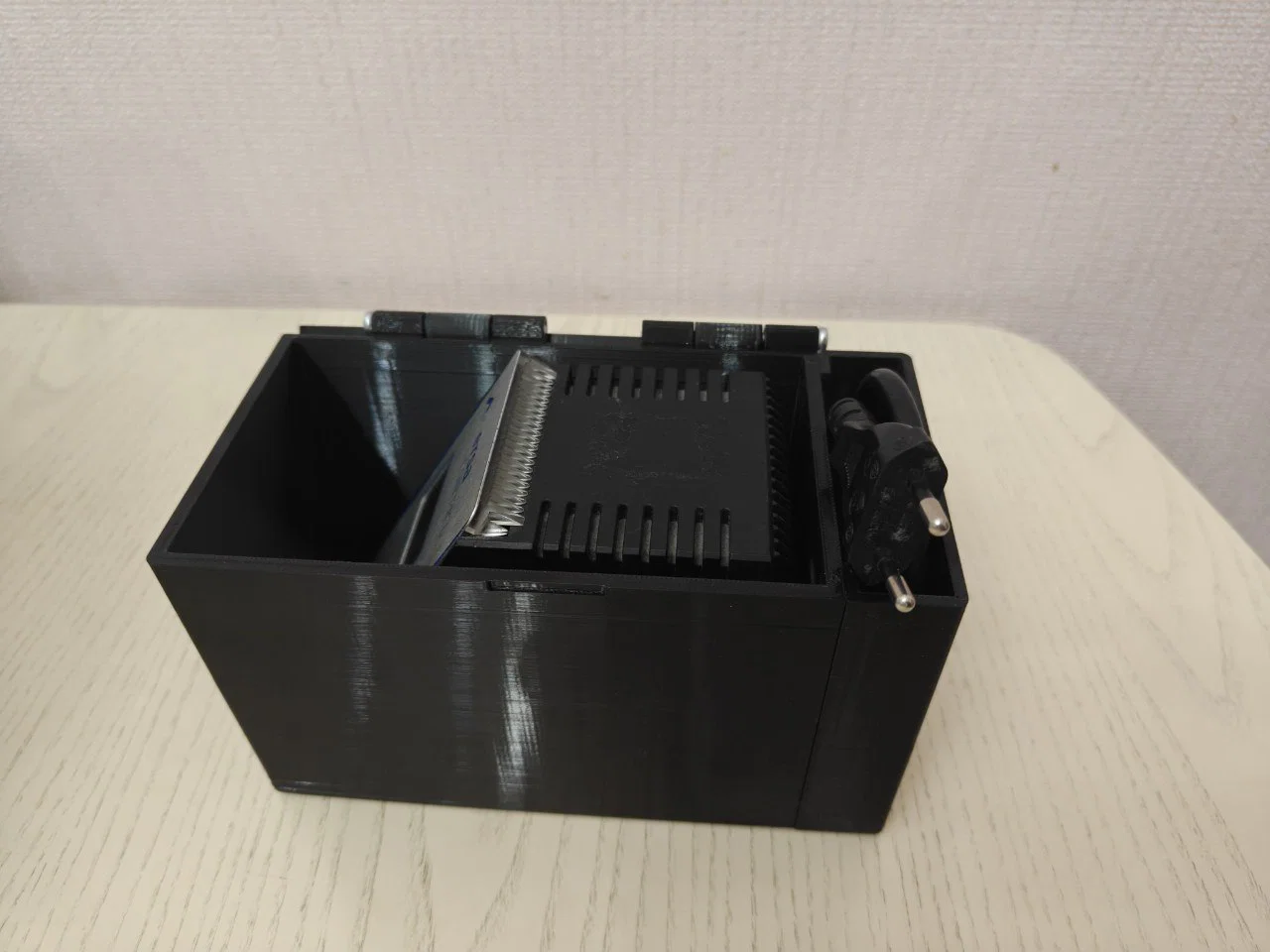

Bên trong thân chính có các lỗ được thiết kế riêng cho phần chân của trạm hàn. Điều này giúp giữ cho trạm hàn cố định trong quá trình vận chuyển và tránh bị xê dịch bên trong hộp.

Khuyến nghị in ấn

Mình khuyên các bạn nên in mô hình này bằng chất liệu PETG, vì nó mang lại độ bền và khả năng chịu nhiệt tốt hơn so với PLA, rất hữu ích cho một chiếc hộp vận chuyển dụng cụ làm việc.

Vấn đề đã biết

Vấn đề duy nhất mình phát hiện cho đến nay là phần chốt trên nắp không được chắc chắn lắm. Trong một số trường hợp, nó có thể bị bung ra khi đang vận chuyển.

Ngoài điểm này ra thì không có vấn đề nào khác trong quá trình sử dụng.

Lưu ý

Dự án này chủ yếu được thiết kế như một chiếc hộp bảo vệ thiết thực cho chính trạm hàn của mình. Cấu trúc chia nhỏ lạ mắt này chủ yếu là để thích ứng với không gian in của máy Bambu Lab A1 Mini.
