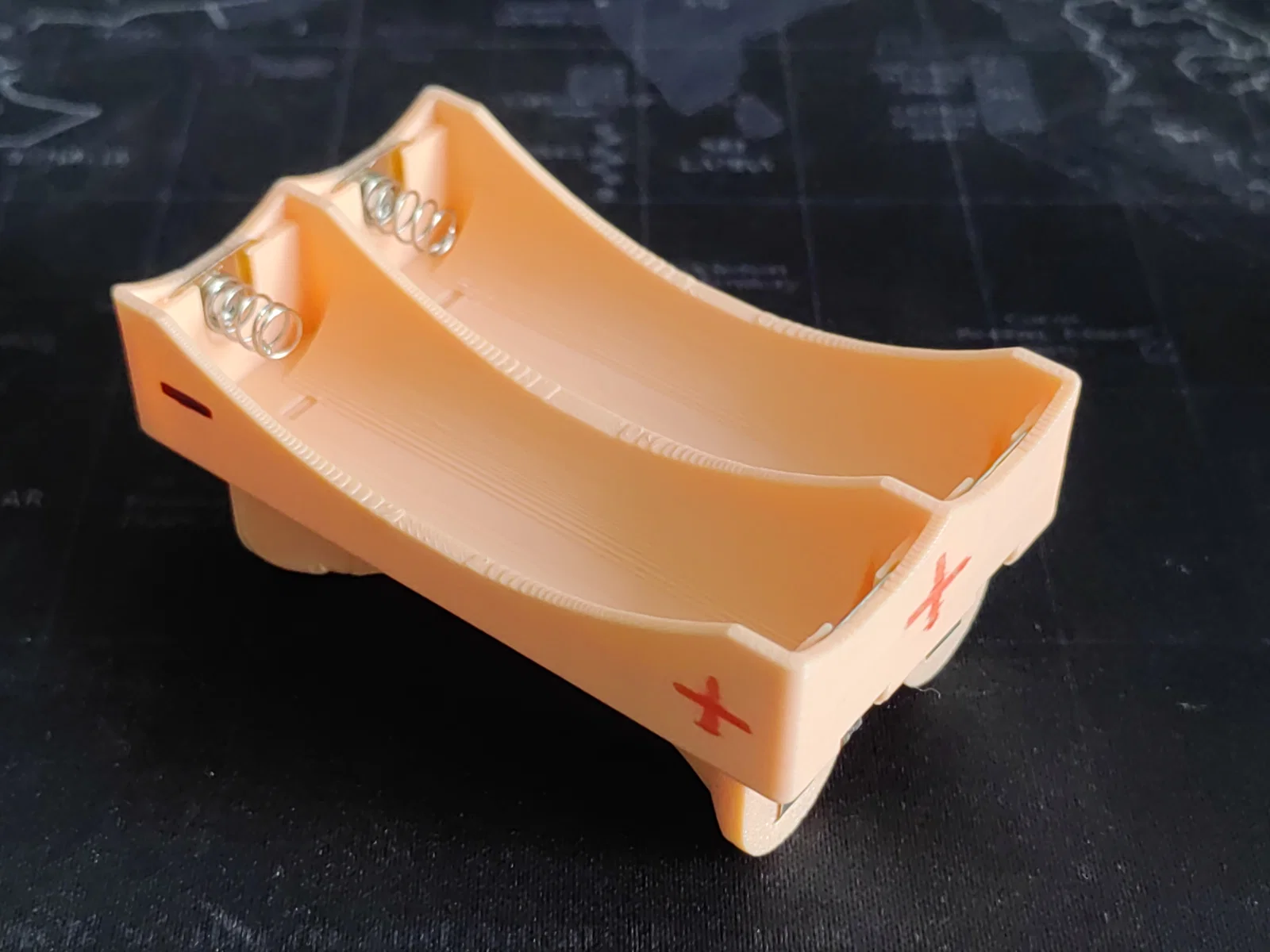

Khay giữ pin 21700 và bộ chuyển đổi cho sạc 18650

Các loại bộ sạc và thiết bị kiểm tra pin 18650 rất phổ biến, trong khi các khe cắm hỗ trợ pin 21700 lại khá hiếm.

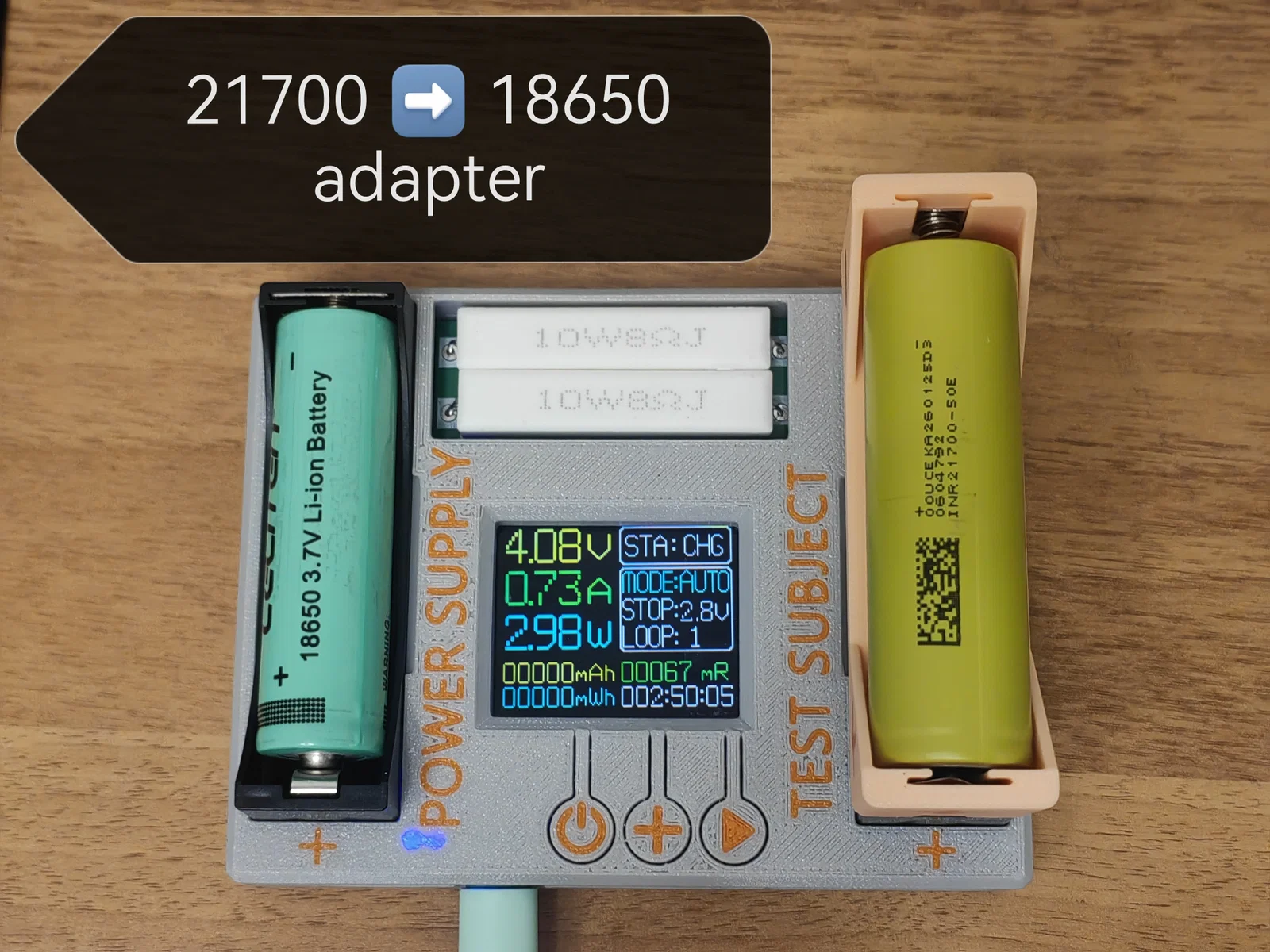

• Với bộ chuyển đổi này, bạn có thể sạc pin 21700 trong bất kỳ bộ sạc hoặc máy kiểm tra pin 18650 nào.

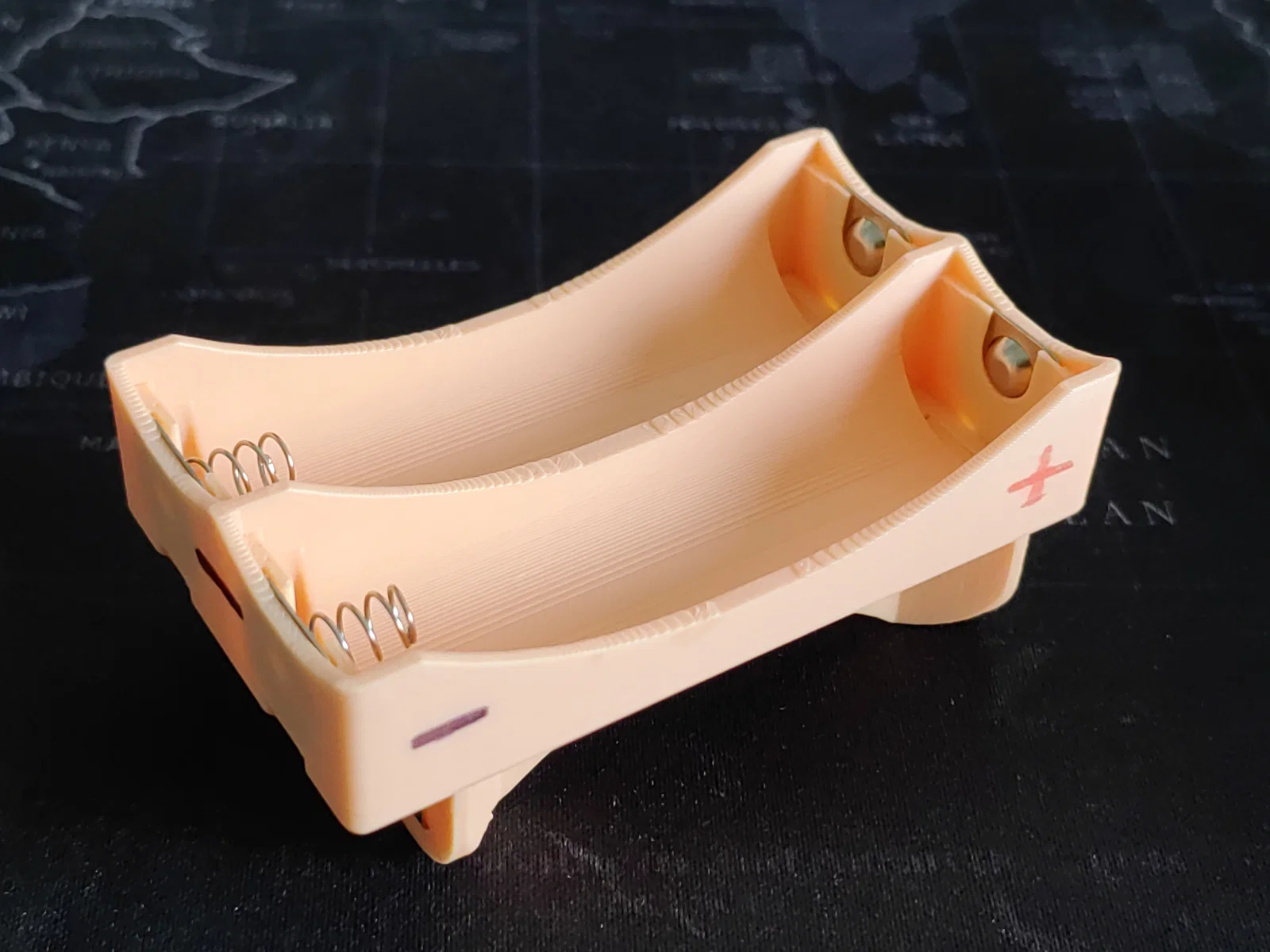

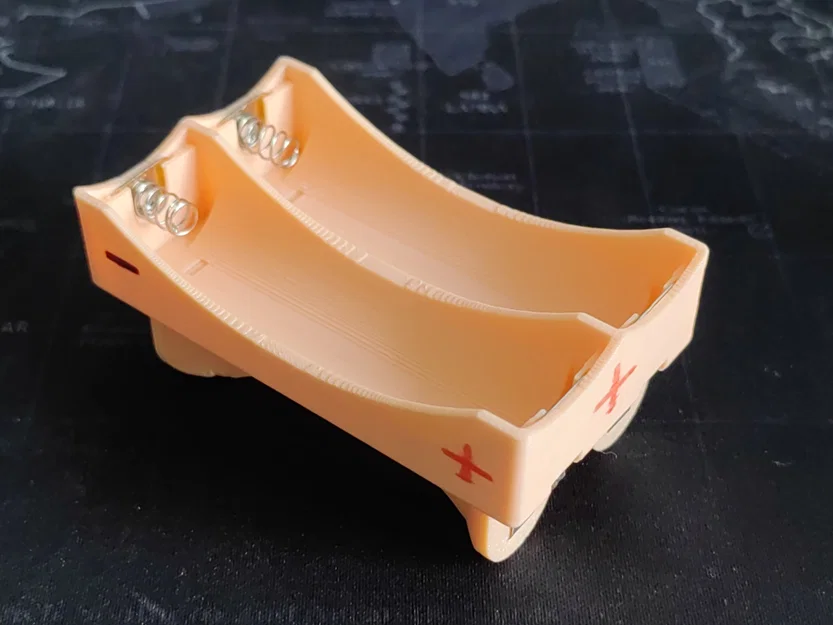

• Nếu không dùng làm bộ chuyển đổi, bạn có thể dùng nó như một khay giữ pin 21700 thông thường.

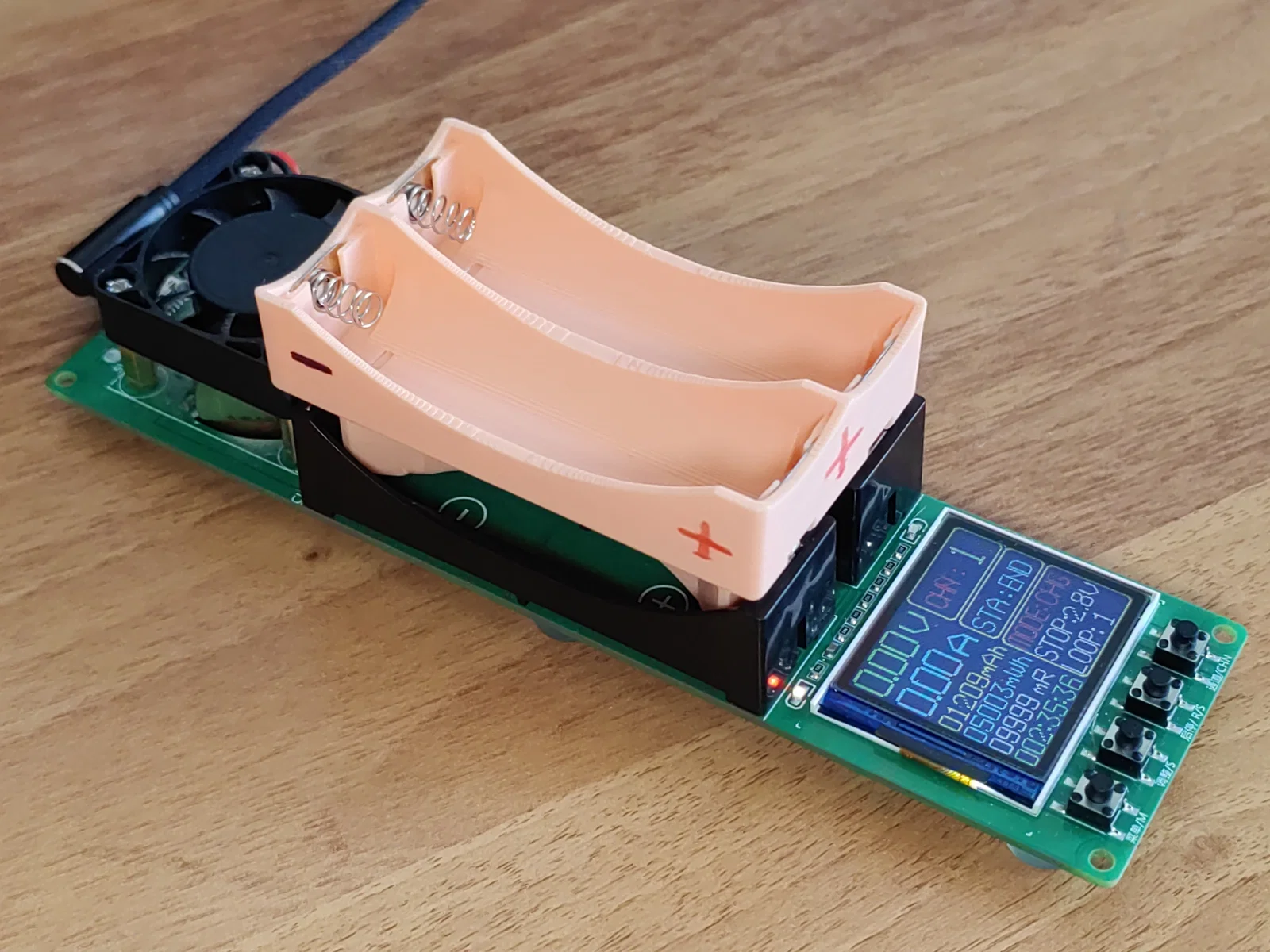

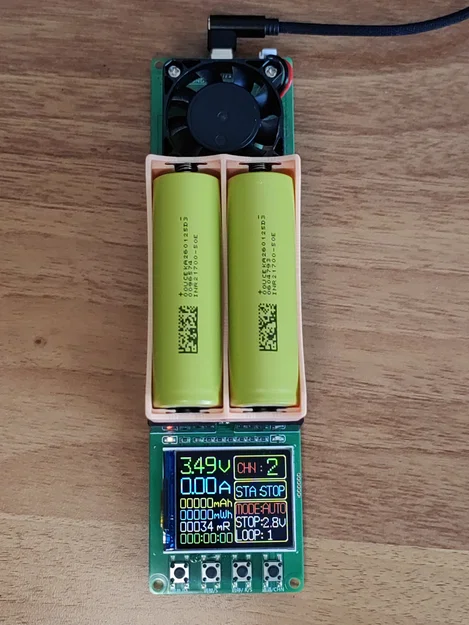

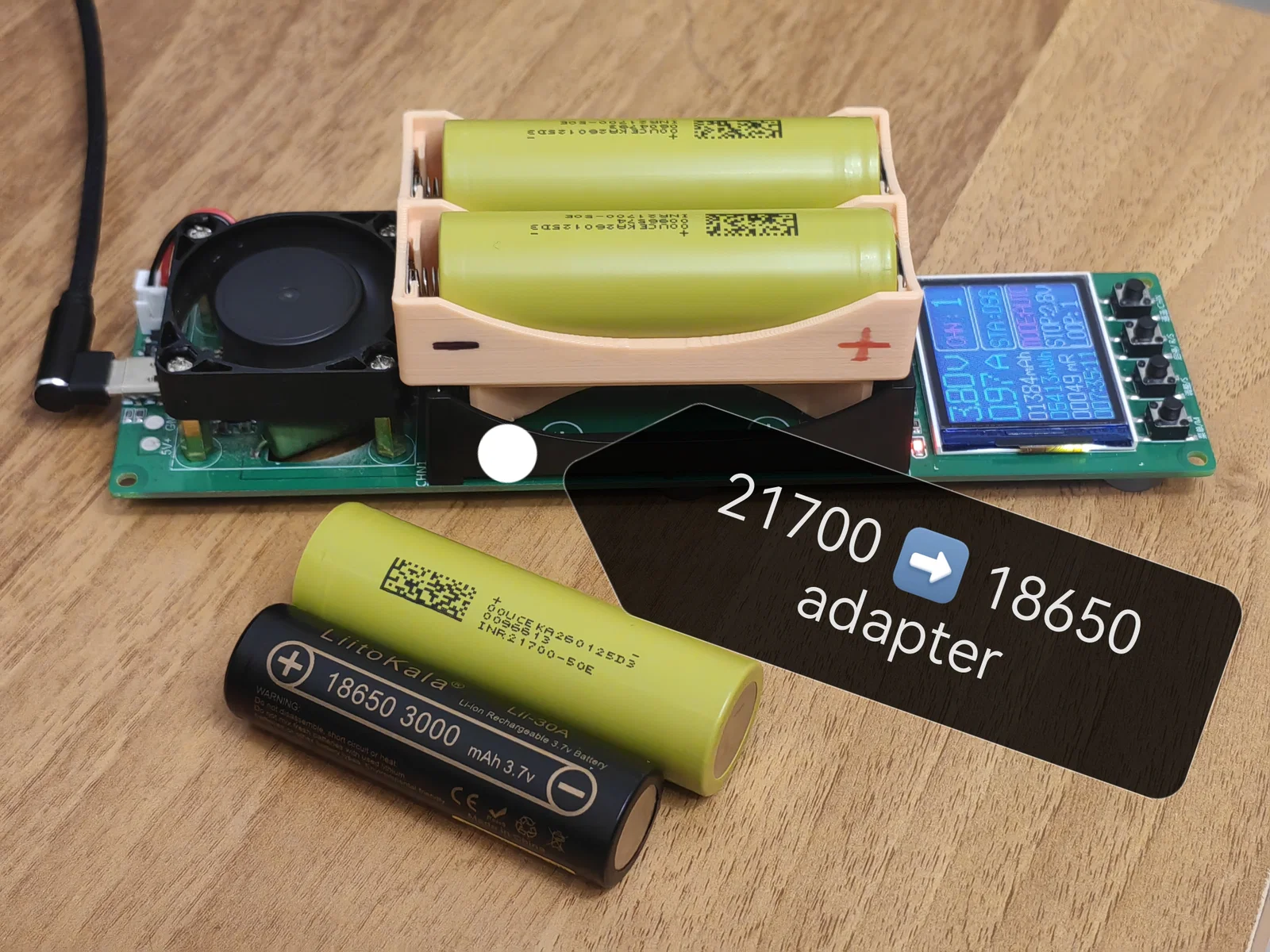

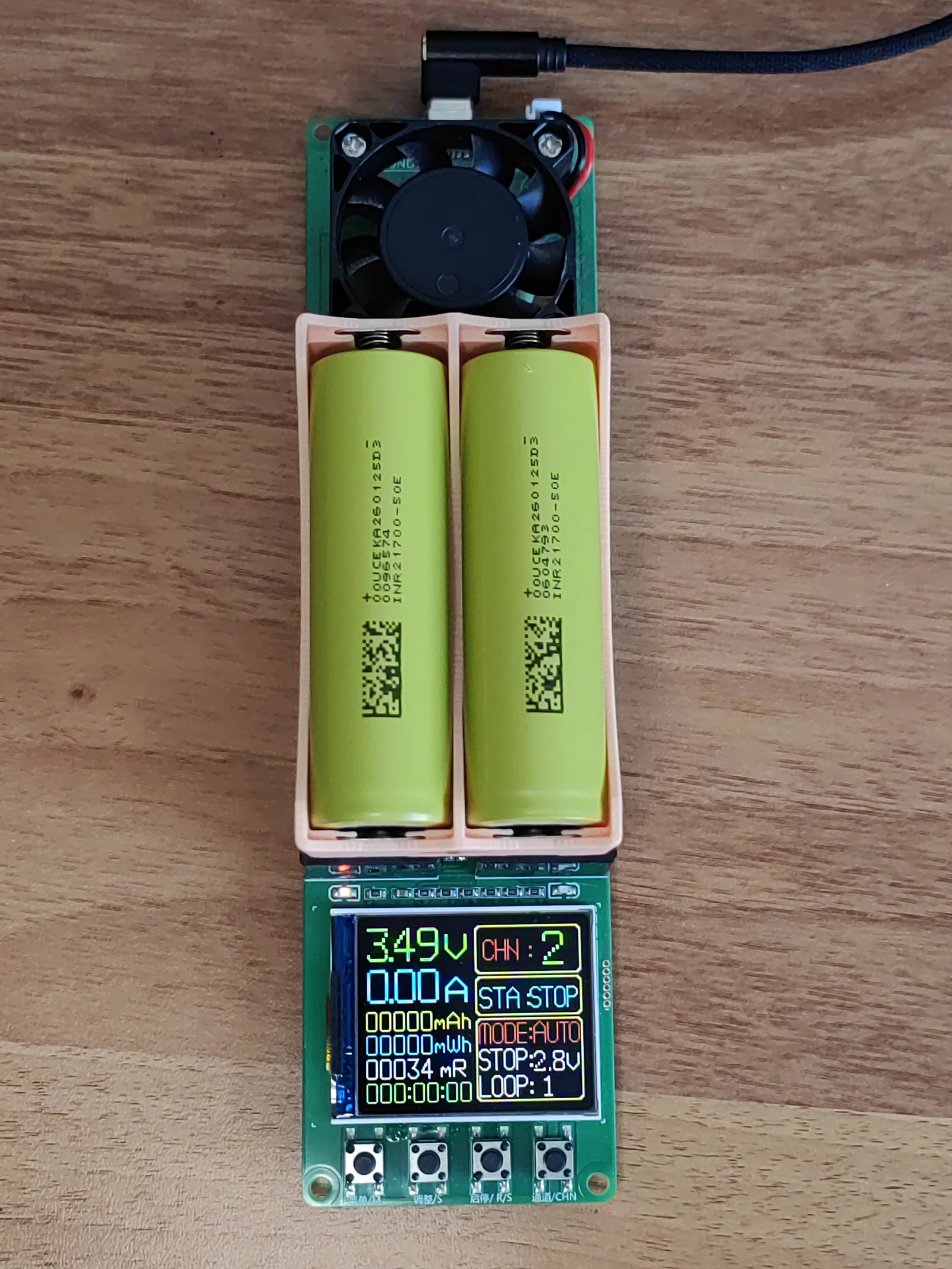

• Phiên bản 2 khe được thiết kế riêng cho máy kiểm tra BT4-2CHN. File nguồn FreeCAD cũng được cung cấp để bạn có thể tùy chỉnh cho các loại bộ sạc khác.

Hướng dẫn lắp ráp:

• Bạn sẽ cần:

  • Tiếp điểm pin kích thước 13x11mm

  • Dải kẽm hàn pin (nickel stripe) loại 6mm hoặc 7mm

• In khay giữ pin và bộ phận mô phỏng pin (cần 2 bộ cho phiên bản 2 khe). Khay và mô phỏng pin nên khớp chặt với nhau, nhưng tốt nhất bạn nên dán cố định chúng lại.

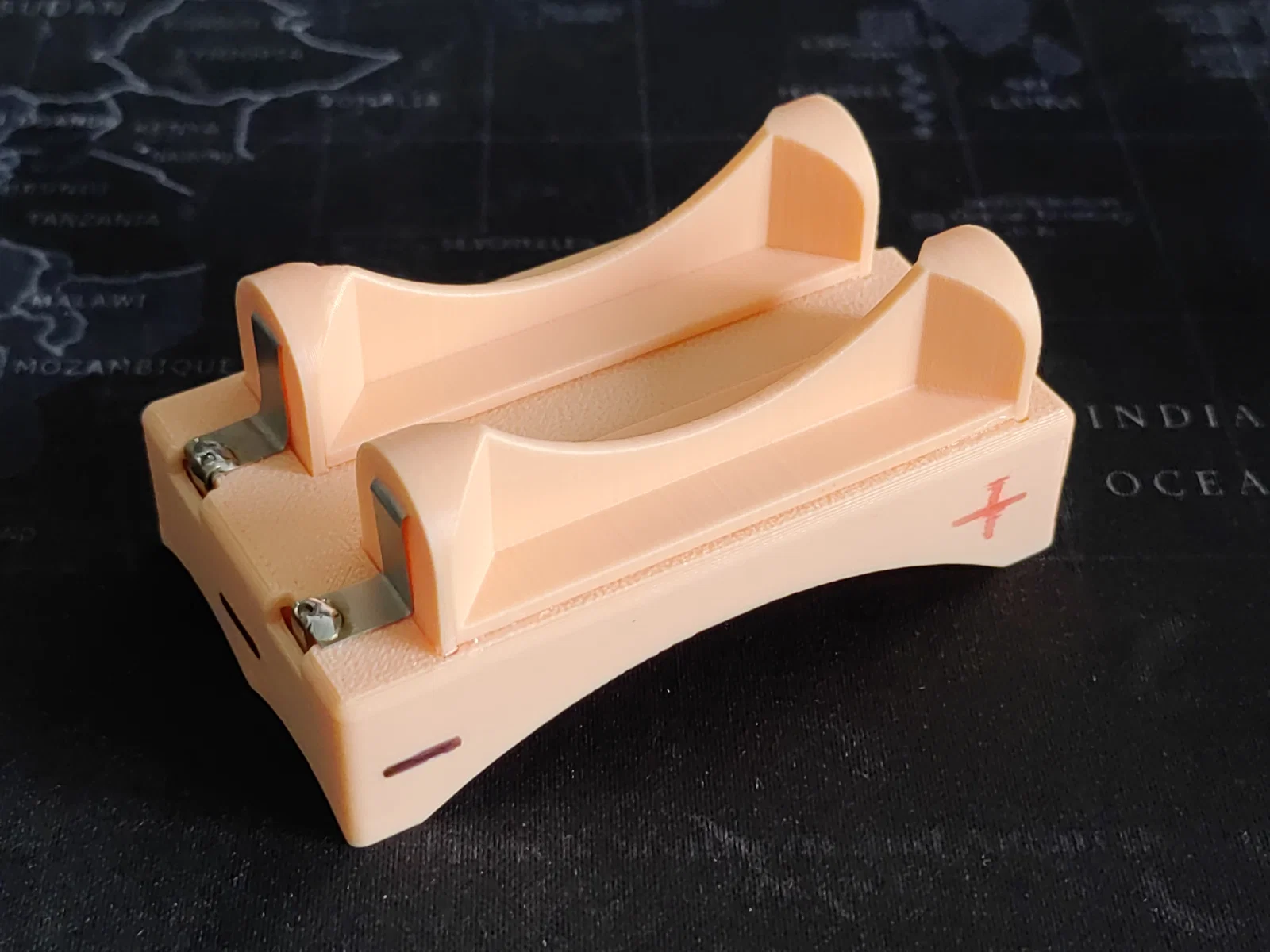

• Lắp các tiếp điểm pin vào.

• Cắt và uốn dải kẽm theo ý muốn.

• Hàn các tiếp điểm pin với dải kẽm lại với nhau.

• Mọi thứ đã hoàn tất, bạn thật tuyệt vời! 😉

Về tiếp điểm pin:

Bạn hãy tìm kiếm "18650 battery contacts" trên AliExpress. Mô hình này được thiết kế dựa trên loại này:

Nếu bạn muốn dùng các loại khác, hãy chỉnh sửa trong file nguồn FreeCAD.
