Bộ chuyển đổi giá đỡ cuộn nhựa giảm ma sát cho Geeetech M1

Vì không tìm được bộ giá đỡ cuộn nhựa (spool holder) hay bộ chuyển đổi giảm ma sát nào phù hợp cho máy in Geeetech M1 trên mạng, nên mình đã quyết định tự thiết kế một cái.

Mẫu này được thiết kế bằng OpenSCAD, đây là điểm quan trọng đối với mình vì mình muốn thiết kế phải hoàn toàn tùy chỉnh được (parametric) và dễ dàng sửa đổi sau này nếu cần.

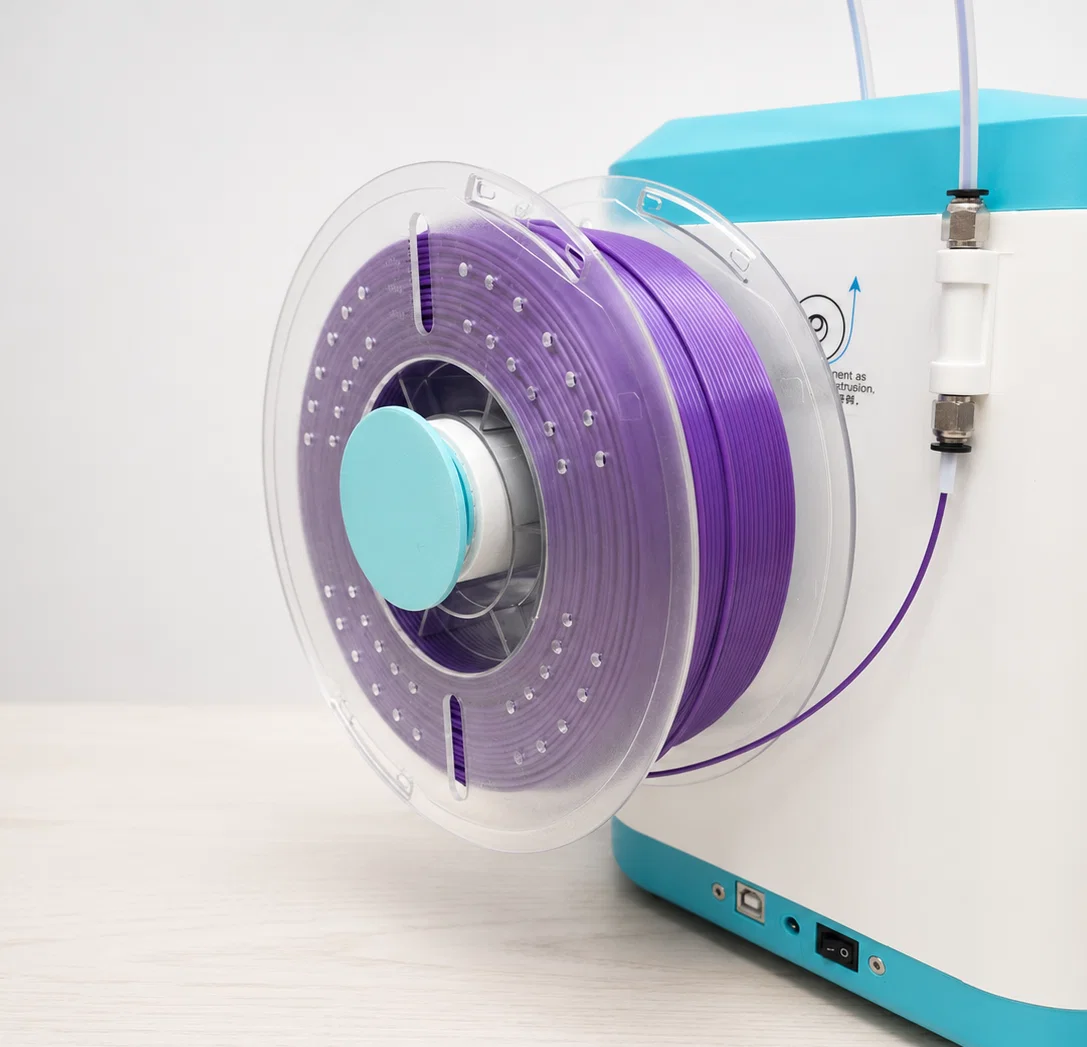

Đây là phiên bản đầu tiên của mô hình và ban đầu chỉ được làm để mình sử dụng cá nhân. Tuy nhiên, nó hoạt động khá tốt và cuộn nhựa quay mượt mà hơn nhiều so với giá đỡ mặc định của máy. Mình đã tự tay in và thử nghiệm thành công.

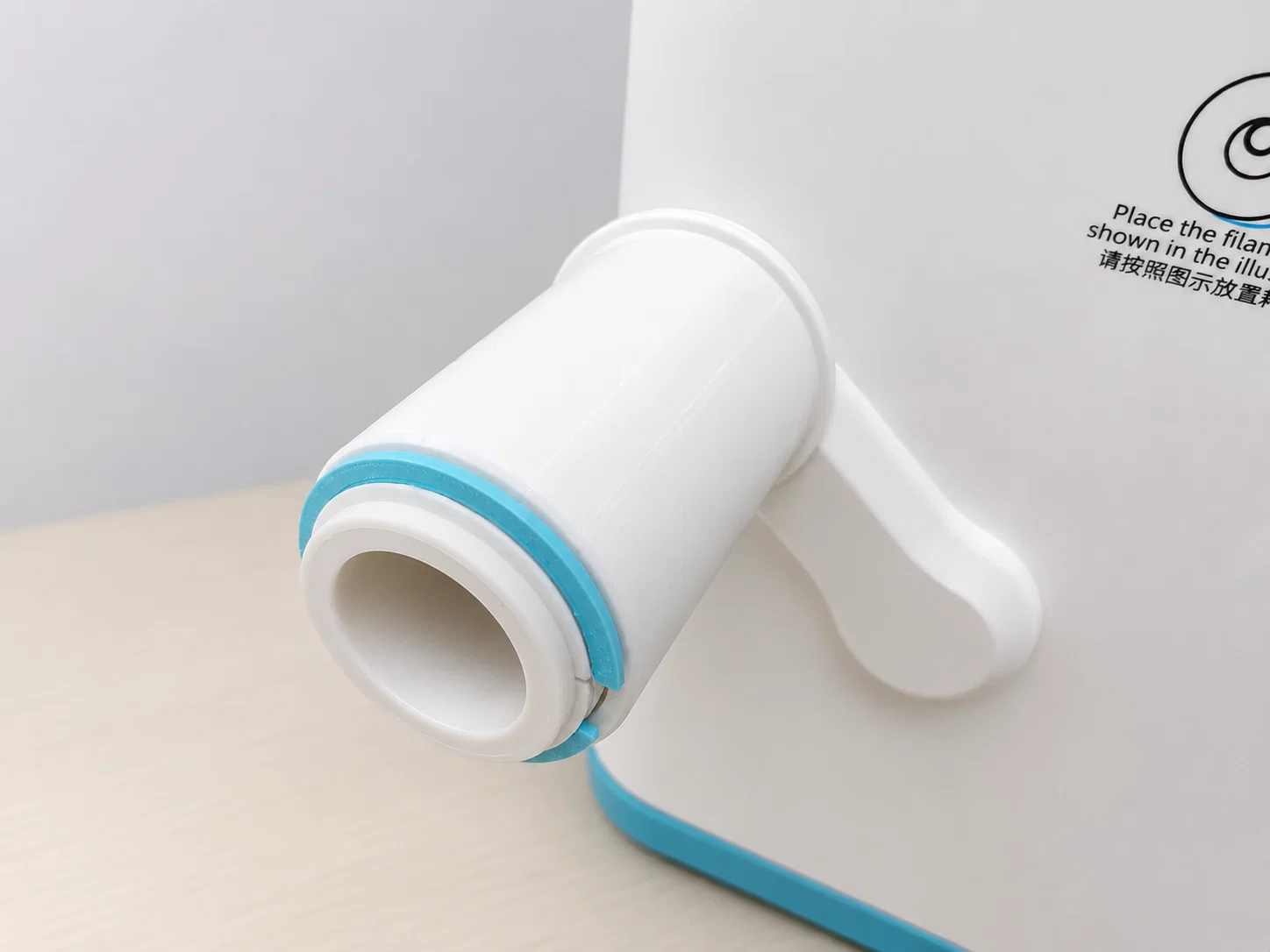

Cấu trúc gồm có các con lăn hình trụ in 3D, lồng phân tách, ống xoay bên ngoài và nắp đậy có thể tháo rời. Cá nhân mình thấy rất thú vị khi lắp ráp các bộ phận này thành một cơ chế hoạt động hoàn chỉnh.

Bạn sẽ cần in tất cả các tệp .stl đã đính kèm (cần in 10 con lăn).

Những hạn chế hiện tại

Đây vẫn là phiên bản đầu nên còn vài thứ có thể cải thiện.

Ống xoay bên ngoài có lẽ nên làm dài hơn một chút. Ở phiên bản hiện tại, một vài cuộn nhựa bằng bìa cứng có thể không vừa khít do chiều rộng hoặc hình dạng cạnh của chúng.

Phần nắp đậy cũng có thể cần tinh chỉnh thêm. Tùy thuộc vào loại cuộn nhựa và kích thước giá đỡ của máy in, bạn có thể muốn điều chỉnh đường kính hoặc quyết định không sử dụng nó. Trong thiết kế hiện tại, bạn cần tháo nắp mỗi khi thay cuộn nhựa mới.

Mô hình này được làm dựa trên kích thước giá đỡ của máy Geeetech M1, vì vậy hãy kiểm tra kỹ kích thước máy của bạn trước khi in nhé.

Lưu ý khi in

Mình khuyên bạn nên in các chi tiết bằng nhựa PETG.

PLA cũng có thể dùng được cho một số phần, nhưng PETG sẽ phù hợp hơn cho các bộ phận cơ khí và linh hoạt, đặc biệt là nắp đậy và các phần giữ.

Độ bám dính của bàn in là rất quan trọng, nhất là đối với các con lăn hình trụ dài. Trong những lần thử đầu, các con lăn hay bị bong ra khỏi bàn in. Mình đã giải quyết bằng cách dùng keo dán chuyên dụng cho máy in FDM.

Vì các con lăn khá nhỏ và dài, bạn nên in tốc độ chậm và đảm bảo độ bám dính tốt.

OpenSCAD

Mô hình được thiết kế trên OpenSCAD để người dùng có thể điều chỉnh. Bạn có thể sửa trực tiếp các thông số chính trong file nguồn nếu kích thước giá đỡ hoặc cuộn nhựa của bạn hơi khác một chút.

Trạng thái

Đây là phiên bản công khai đầu tiên. Nó hoạt động đủ tốt cho nhu cầu hiện tại của mình, nhưng chưa phải là bản hoàn thiện hay tối ưu nhất. Mình sẽ cố gắng cải thiện mô hình theo thời gian nếu tìm ra kích thước tốt hơn hoặc cách sử dụng tiện lợi hơn cho các loại cuộn nhựa khác nhau.
