Bộ chuyển đổi pin cho máy đo sáng Gossen Luna-Six / Luna-Pro

THIẾT KẾ

Bộ chuyển đổi này cho phép các máy đo sáng Gossen Luna-Six và Luna-Pro phiên bản gốc, chưa qua chỉnh sửa, có thể hoạt động với các loại pin hiện đại.

Các máy đo sáng này ban đầu được thiết kế để sử dụng hai viên pin thủy ngân 1.35 V (loại MR-9/PX625). Vì pin thủy ngân không còn được sản xuất nữa nên các loại pin thay thế hiện nay thường có điện áp hoạt động cao hơn so với thiết kế của máy.

Bộ chuyển đổi này sử dụng một diode silicon để giảm điện áp từ:

• một viên pin lithium 2L76 (CR-1/3N) 3 V (khuyên dùng), hoặc
• hai viên pin bạc oxit 357 (SR44) 1.55 V,

nhằm đưa mức điện áp cung cấp về gần với mức của các viên pin thủy ngân gốc.

Đã có nhiều cuộc thảo luận về loại diode "lý tưởng" cho ứng dụng này. Mặc dù diode Schottky thường được đề xuất, tôi nhận thấy các loại diode 1N914 và 1N4148 giá rẻ, phổ biến vẫn mang lại kết quả rất tốt trên một vài máy Luna-Six/Luna-Pro nguyên bản.

Cũng như mọi loại máy đo sáng cổ khác, khả năng hoạt động của từng máy có thể chênh lệch ít nhiều do tuổi thọ và việc hiệu chuẩn trước đây. Nếu bạn cần độ chính xác cao nhất, hãy so sánh kết quả của máy với một thiết bị tham chiếu sau khi đã lắp đặt xong.

LẮP RÁP

Linh kiện cần chuẩn bị

• Bộ chuyển đổi đã in 3D
• 1 × Diode 1N914 hoặc 1N4148

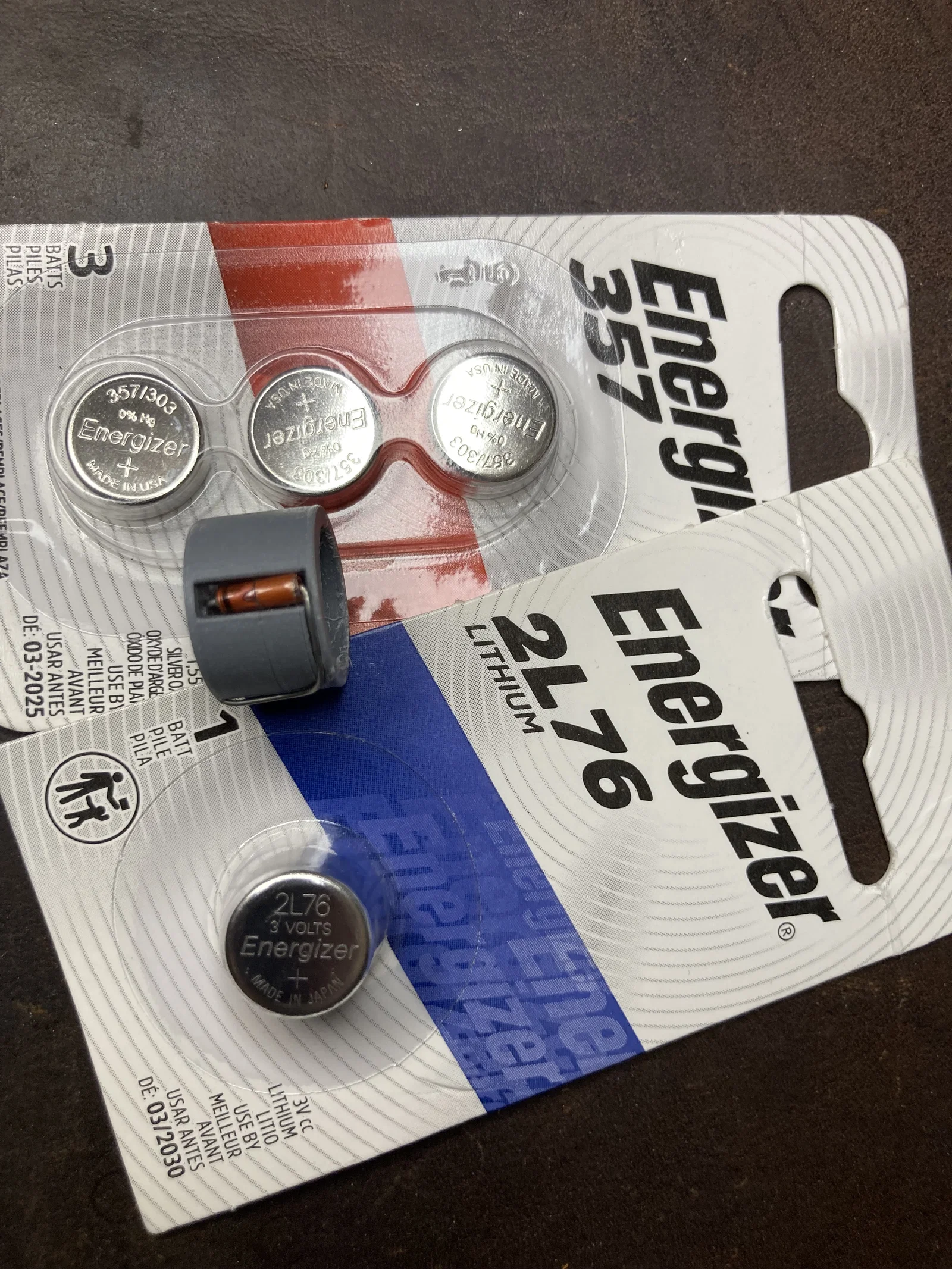

• 1 × Pin lithium 2L76 (PX27A) (khuyên dùng) hoặc 2 × Pin bạc oxit 357/SR44
• Kìm cắt chân linh kiện

Các bước lắp ráp

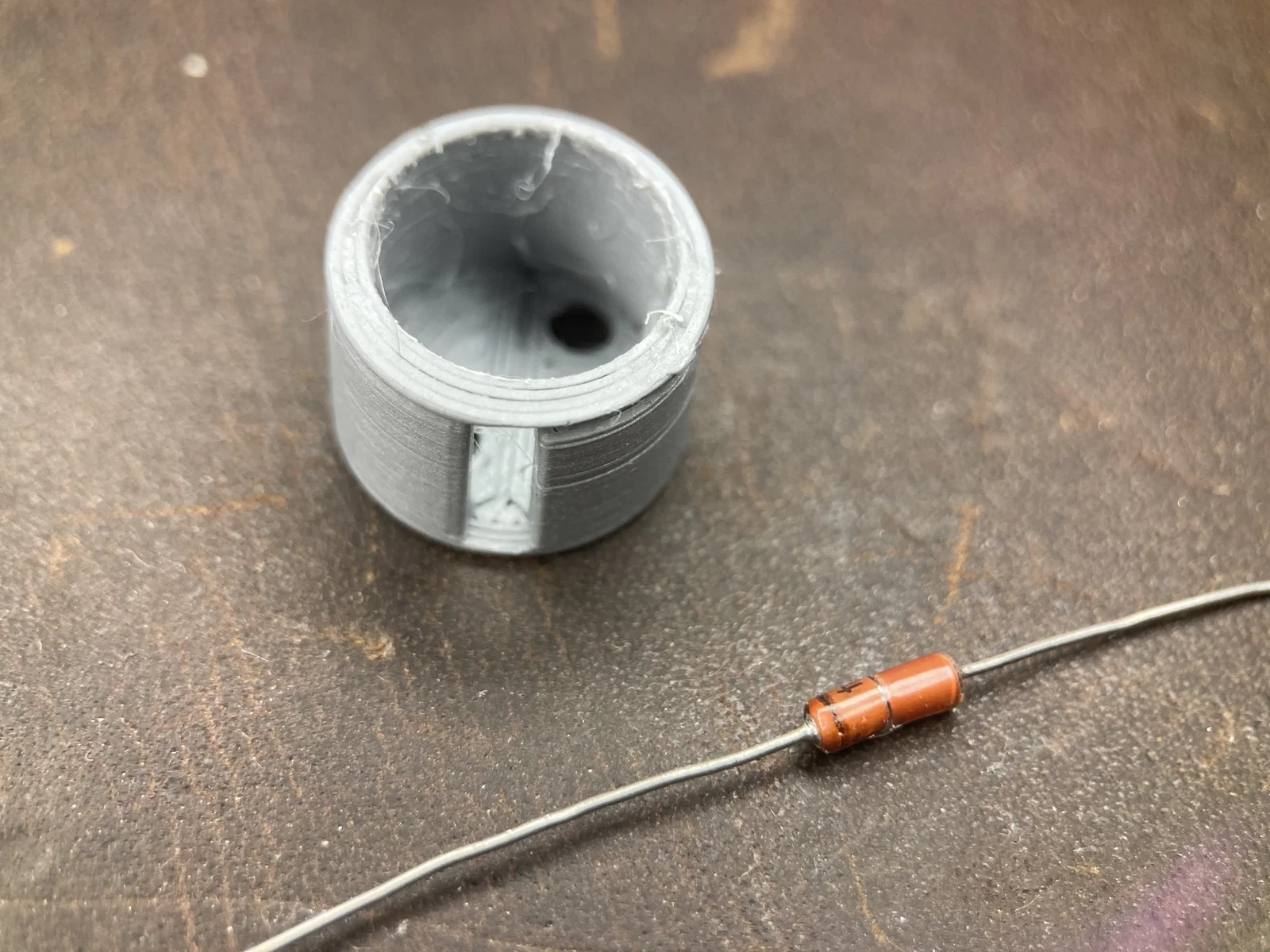

1. Tìm lỗ nhỏ 0.5 mm ở bên cạnh bộ chuyển đổi. Nếu cần thiết, hãy dùng kim khâu hoặc dụng cụ tương tự để thông lỗ.

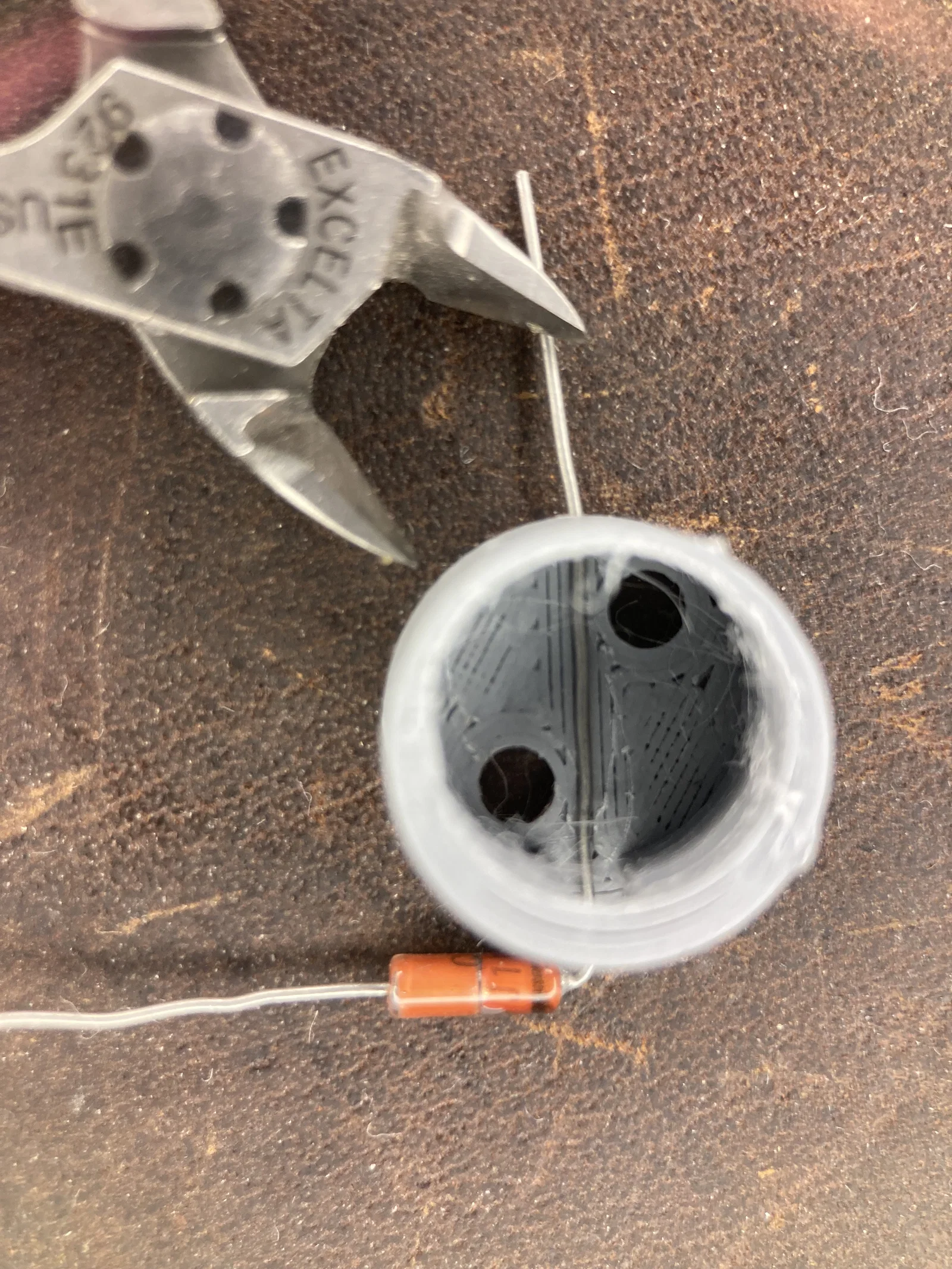

2. Xác định đầu có vạch (cathode) của diode. Bẻ chân linh kiện này và luồn qua lỗ nhỏ vào trong khe chứa diode. Cắt bỏ phần chân thừa sao cho bằng phẳng với bề mặt ngoài của bộ chuyển đổi.

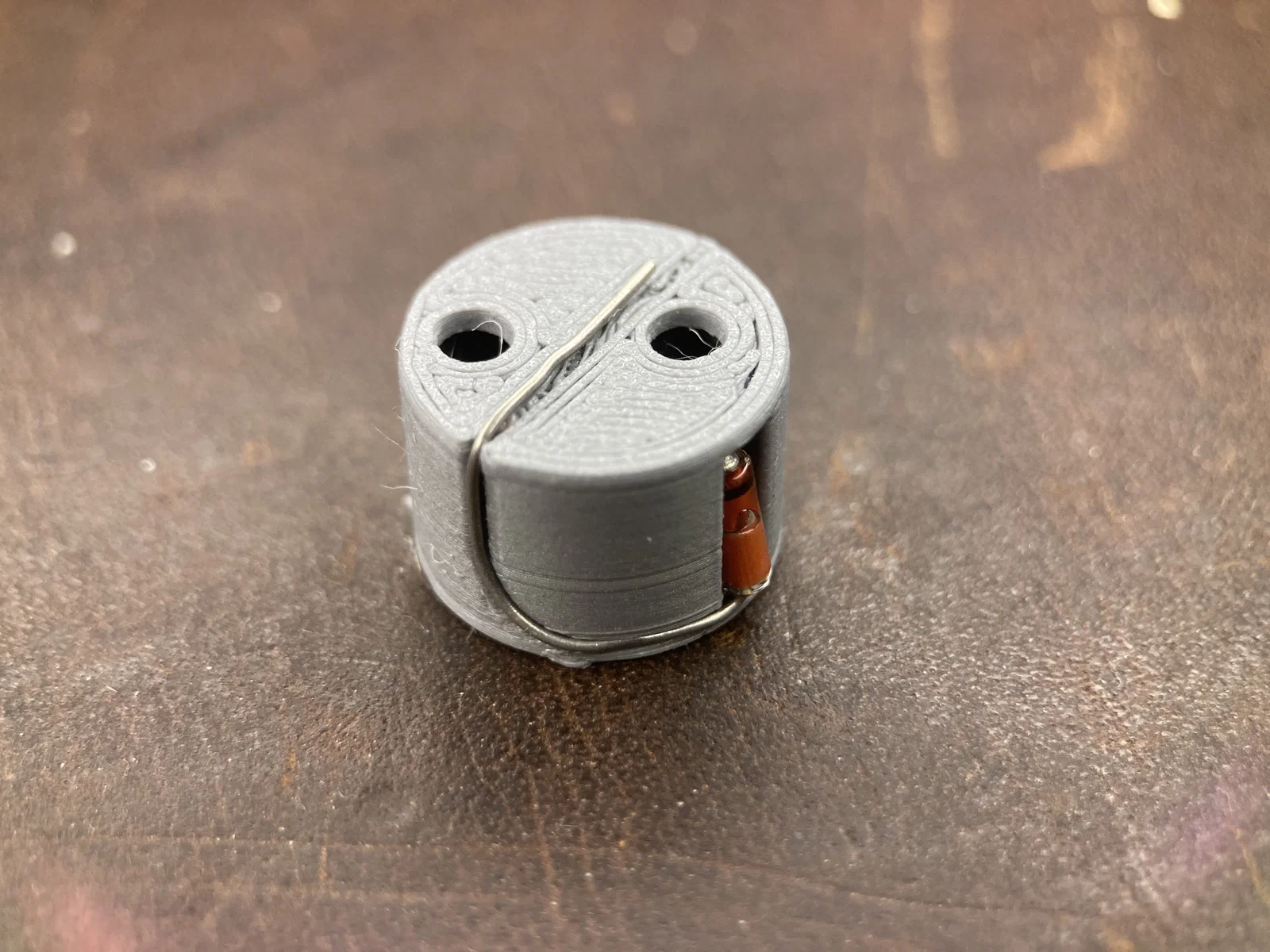

3. Uốn phần chân còn lại vào rãnh đã thiết kế xung quanh thân bộ chuyển đổi, sau đó tiếp tục uốn quanh phần đáy như hình minh họa.

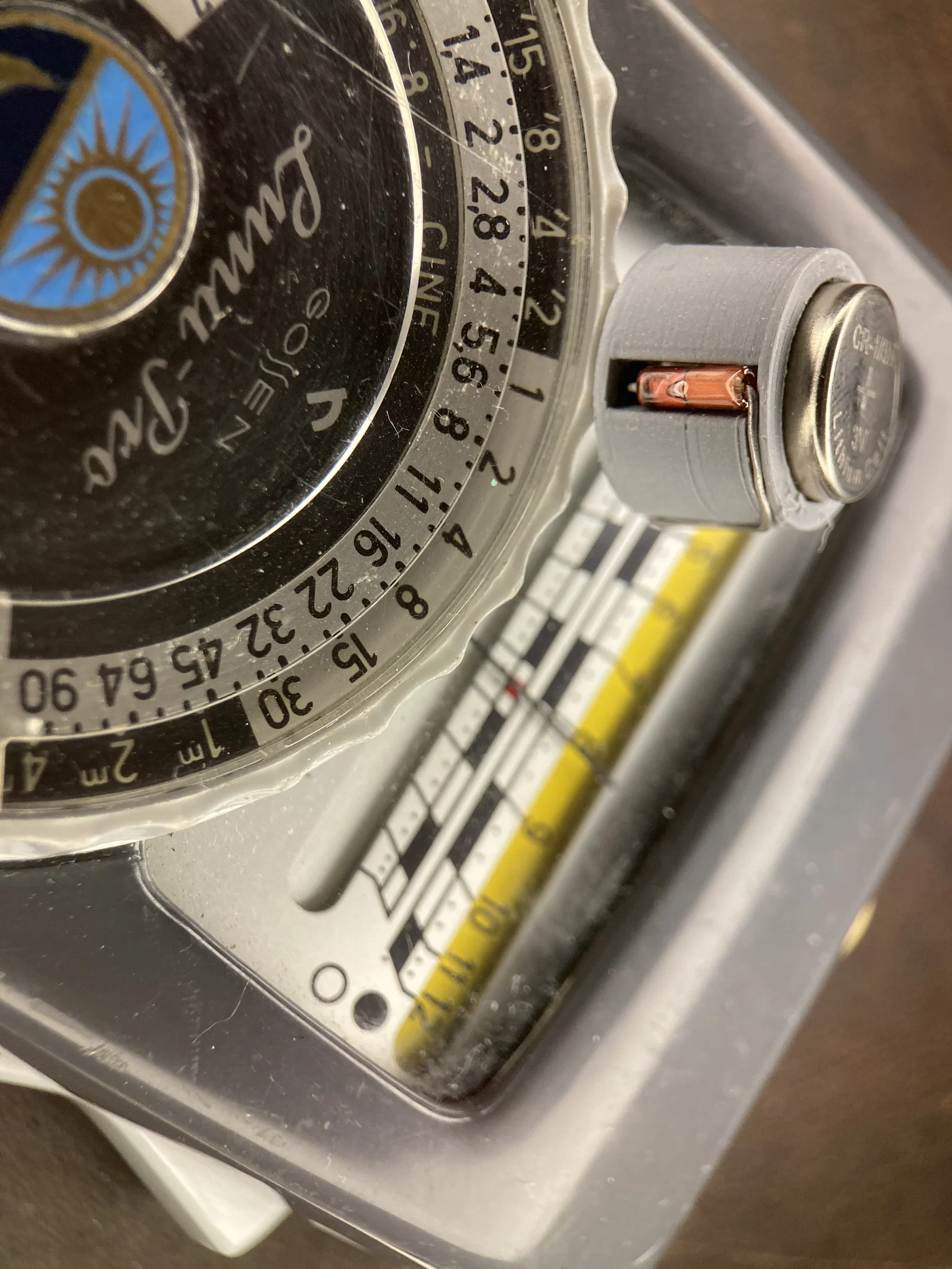

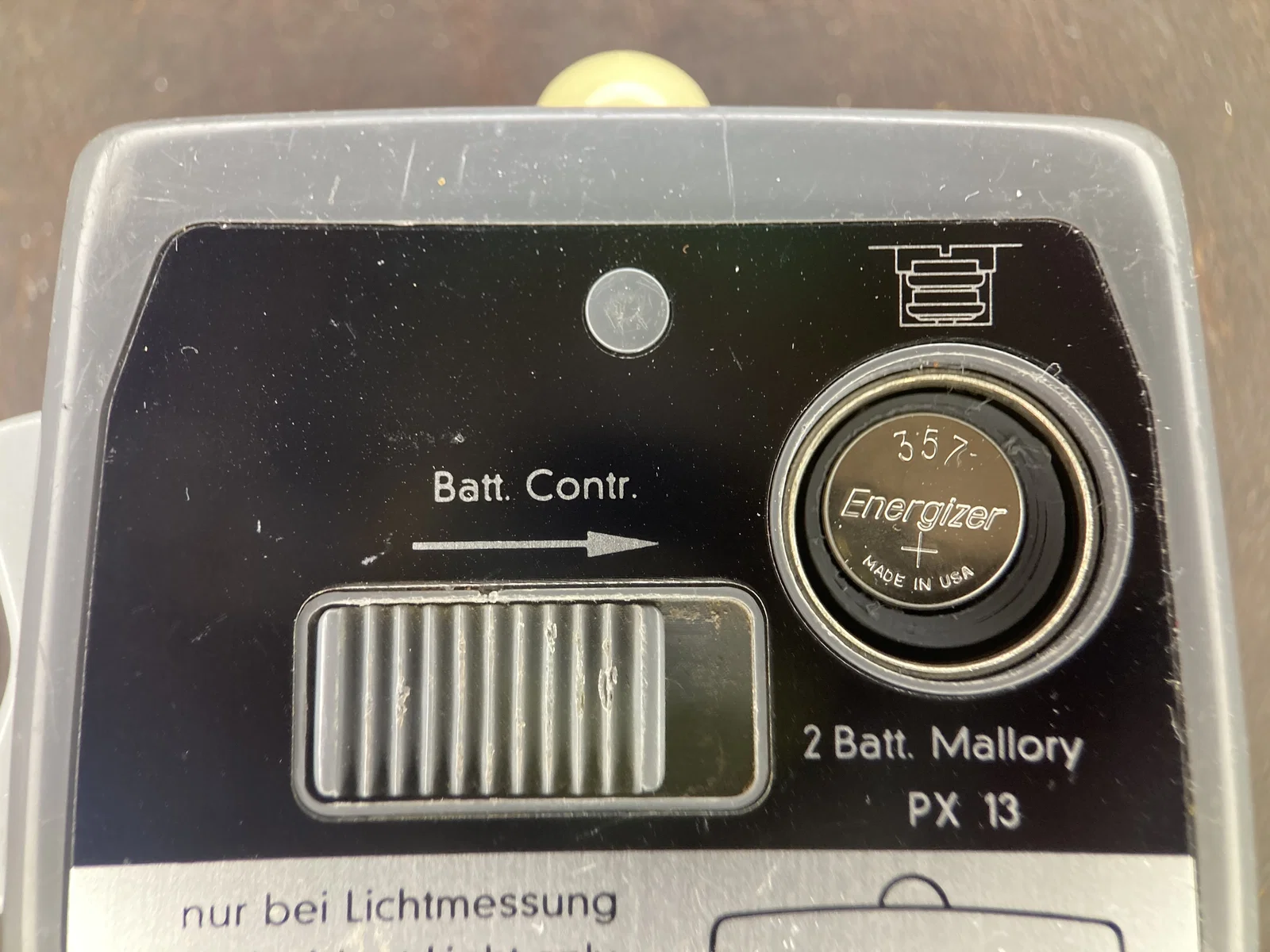

4. Lắp pin vào, đưa bộ chuyển đổi đã hoàn thiện vào trong máy đo sáng và đóng nắp pin lại.
5. Kiểm tra pin của máy đo sáng và xác nhận hoạt động bằng cách đo với một nguồn sáng đã biết hoặc so sánh với một máy đo sáng chuẩn khác.

Ghi chú

• Bộ chuyển đổi này dành cho các dòng máy Gossen Luna-Six và Luna-Pro nguyên bản, chưa qua chỉnh sửa.
• Thiết kế này hoàn toàn khác biệt với bộ chuyển đổi pin Gossen V207A và không thể dùng thay thế cho nhau.
• Mọi phản hồi, số liệu đo đạc và góp ý cải tiến đều được hoan nghênh.
