Miếng lót bàn máy cưa vòng Ridgid 14-inch (Zero-Clearance Insert) in 3D

Miếng lót bàn máy cưa vòng Ridgid 14-inch (Zero-Clearance Insert)

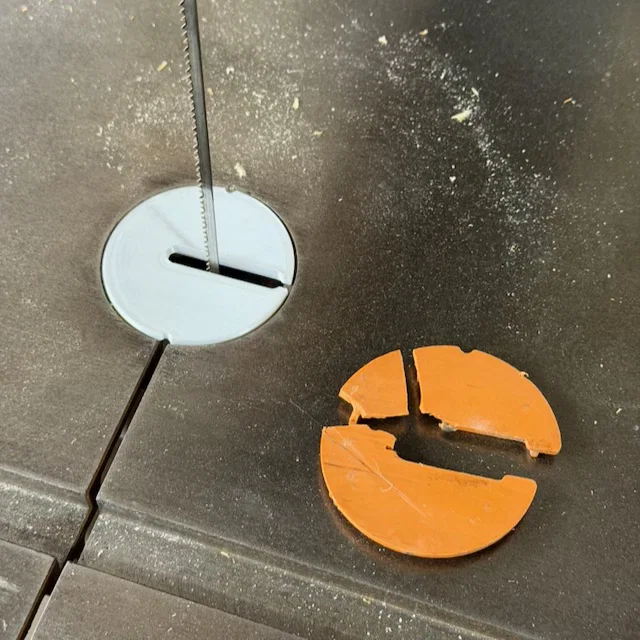

Nếu bác nào đang sở hữu một chiếc máy cưa vòng Ridgid 14-inch thì chắc hẳn đã từng gặp tình huống dở khóc dở cười khi miếng lót zin đi theo máy bị gãy hoặc hư hỏng sau một thời gian sử dụng. Việc miếng lót bị hỏng không chỉ gây khó chịu mà còn khiến các mảnh gỗ nhỏ dễ bị kẹt, thậm chí làm hỏng phôi gỗ đang gia công. Chính vì lý do đó, mình đã thiết kế lại miếng lót bàn (insert) này bằng công nghệ in 3D để thay thế hoàn hảo cho đồ gốc.

Thiết kế này được tối ưu hóa theo dạng 'zero-clearance', nghĩa là khoảng hở giữa lưỡi cưa và miếng lót gần như bằng không. Điều này cực kỳ quan trọng khi các bác cắt các chi tiết nhỏ hoặc gỗ mỏng, giúp giảm thiểu tối đa hiện tượng xé gỗ ở mặt dưới phôi. Mình đã chia sẻ file gốc lên Tinkercad để các bác có thể tùy chỉnh kích thước sao cho khít nhất với máy của mình, đảm bảo độ chính xác tuyệt đối trong mọi đường cắt.

Việc tự in miếng lót này bằng máy in 3D không chỉ tiết kiệm chi phí mua linh kiện thay thế mà còn giúp các bác chủ động hơn trong công việc. Dưới đây là một số lưu ý quan trọng để các bác có được miếng lót ưng ý nhất:

• Chất liệu in: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và khả năng chịu lực tốt hơn so với PLA thông thường.
• Cài đặt in: Để đạt độ cứng cáp, các bác nên để infill khoảng 40-50% và số lớp vỏ (walls/perimeters) từ 3-4 lớp trở lên.
• Độ dày: Cần đo chính xác độ dày của rãnh trên bàn máy cưa để miếng lót nằm phẳng, không bị cấn hay chênh khi vận hành.
• Hậu xử lý: Sau khi in xong, nếu thấy bề mặt hơi nhám, các bác hãy dùng giấy nhám mịn đánh qua để mặt bàn thật trơn láng, giúp phôi gỗ di chuyển mượt mà.
• Tùy chỉnh: Vì mỗi máy có thể có sai số nhỏ, các bác hãy tận dụng link Tinkercad để hiệu chỉnh đường kính tổng thể nếu cần thiết.

Nhìn chung, đây là một món phụ kiện in 3D vô cùng thiết thực cho anh em làm mộc tại nhà. Chỉ mất vài giờ in là các bác đã có ngay một miếng lót mới tinh, giúp công việc cưa xẻ trở nên an toàn và chính xác hơn hẳn. Chúc các bác thành công với dự án in 3D này!
