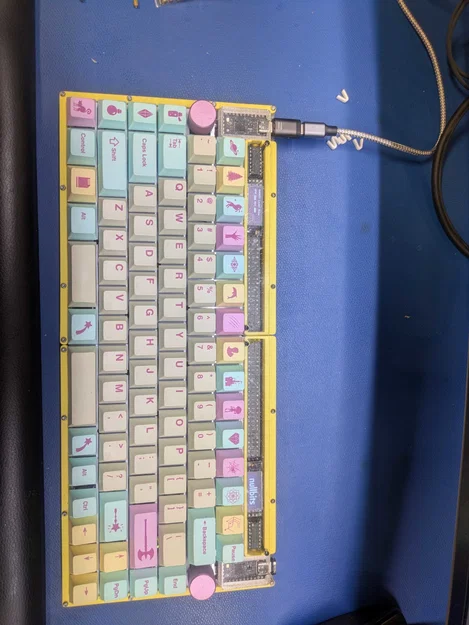

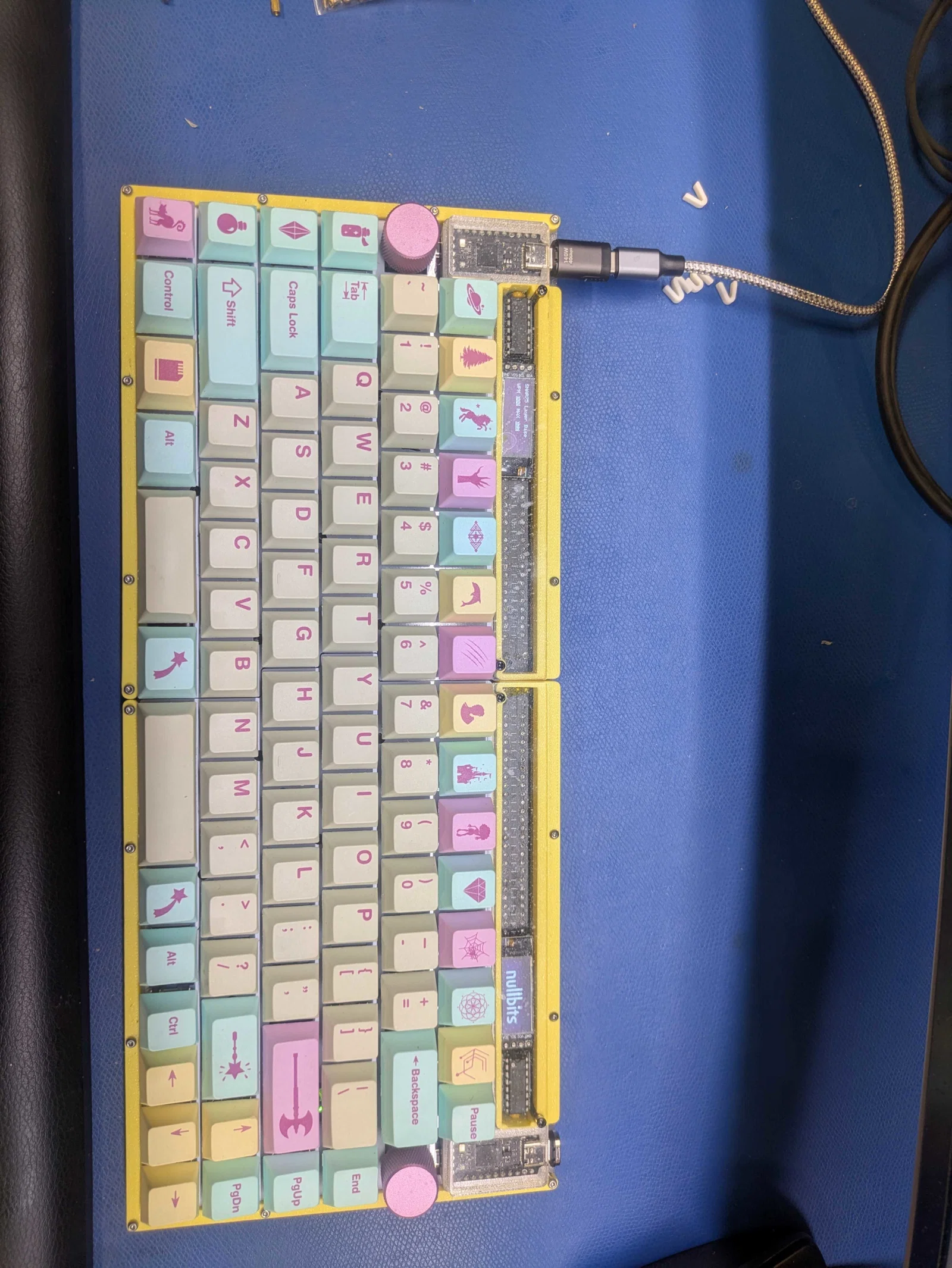

Case Snap 75% - Thiết kế tối ưu chống bụi

Mình cần một chiếc case chống bụi tốt hơn những mẫu trên mạng, đồng thời vẫn giữ được khả năng lắp ráp kiểu snap-fit. Có hai phiên bản case: một bản có viền và một bản không viền. Cả hai đều được thiết kế để sử dụng tấm chắn mica đi kèm theo bộ kit, tận dụng phần cứng có sẵn của Nullbits. Ngoài ra còn có nắp che controller tùy chọn, được cố định bằng chính tấm chắn mica đó.

Bản không viền không cần dùng tấm đế (bottom plate) đi kèm bộ kit Snap 75, và vẫn dùng chung bộ ốc vít của kit. Tuy nhiên, bản này thì khả năng chống bụi sẽ kém hơn.

Bản có viền gồm 3 lớp. Bạn có thể in hoặc cắt thêm một miếng đệm mỏng để tăng khả năng chống bụi. Bản này yêu cầu thêm linh kiện sau:

• 18 ốc trụ đồng (brass standoffs) M2x5mm
• 36 ốc M2x6mm

Hướng dẫn lắp ráp cho bản có viền:

1. Lắp tấm đế vào tầng dưới cùng. Dùng ốc và trụ đồng có sẵn trong kit Snap 75 để gắn tấm đế vào.
2. Căn chỉnh tầng dưới (đã gắn tấm đế) khớp với các tầng giữa của mỗi bên.
3. Nhét các trụ đồng vào từng lỗ trên tầng giữa.
4. Vặn ốc từ dưới lên vào các trụ đồng.
5. Căn chỉnh tầng trên cùng và cố định vào tầng giữa bằng ốc.
6. Nếu bạn dùng nắp che controller thì lắp vào lúc này.
7. Lắp tấm chắn mica vào là xong.

Cải tiến trong tương lai: Mình chưa tìm ra cách để tầng dưới cùng nằm phẳng hoàn toàn mà không cần dùng tấm đế từ bộ kit. Hy vọng mọi người có thể tìm ra cách tối ưu hơn nhé!
