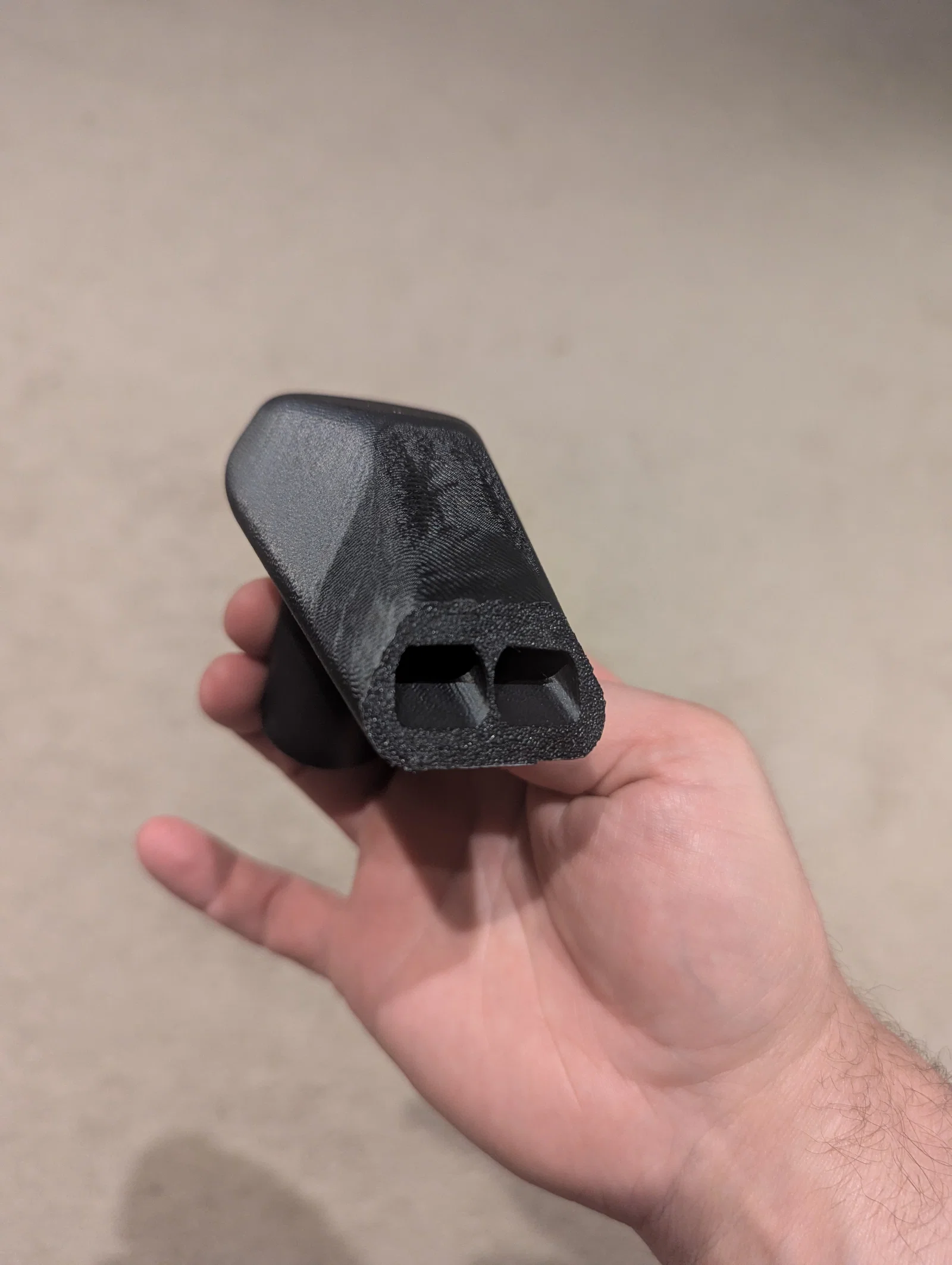

Vòi phun trả nước hồ bơi lưu lượng cao / Bộ điều hướng dòng xoáy (Vortex Diverter)

Cải thiện khả năng lưu thông nước với vòi phun trả nước và bộ điều hướng dòng xoáy (vortex diverter) có thiết kế nhỏ gọn dành riêng cho hồ bơi của bạn. Sản phẩm này được tối ưu hóa về động lực học chất lỏng để tăng cường khả năng lọc bề mặt, đồng thời là sự thay thế bền bỉ cho các loại vòi phun đi kèm theo hồ bơi thông thường.

Tính năng & Thiết kế

• Tối ưu hóa động lực học: Với thiết kế đường cong 90 độ mượt mà, vòi phun giúp tối đa hóa lưu lượng nước. Khi mô phỏng với https://www.simscale.com/, thiết kế này tạo ra áp lực nước gấp 3 lần mà không gây áp lực quá tải cho máy bơm!
• Thu hẹp đầu vòi: Giúp tăng vận tốc nước mà không làm hại máy bơm hồ bơi.
• Thiết kế nhỏ gọn, ôm sát: Được thiết kế với độ chính xác cao trong Onshape để ôm sát thành hồ, ngăn chặn tình trạng bị vướng víu khi lũ trẻ nô đùa tạo thành "xoáy nước".
• Tối ưu cho in 3D: Các góc vát được tính toán kỹ lưỡng để bạn không cần dùng thêm vật liệu hỗ trợ (support).
• MẸO NHỎ: Nếu in bằng nhựa ASA, bạn có thể xử lý qua hơi Acetone để làm mịn các đường in (layer lines), giúp giảm thiểu nguy cơ tảo bám vào các rãnh in.

Mã nguồn mở & Remix

Để cộng đồng có thể tùy chỉnh dễ dàng, tôi đã cung cấp cả file STEP và OBJ. Bạn cũng có thể truy cập dự án trực tiếp qua Link tài liệu Onshape.

Thiết lập in khuyến nghị

Để sản phẩm bền bỉ nhất khi để ngoài trời, hãy tuân theo các hướng dẫn sau:

• Vật liệu: Khuyên dùng ASA hoặc PETG nhờ khả năng chống tia UV, kháng clo và chịu nhiệt tốt ngoài trời. Tránh dùng PLA vì nhựa sẽ bị hỏng trong môi trường nước hồ bơi và ánh nắng trực tiếp.
• Infill: 20%–30% (kiểu Gyroid hoặc Cubic để đảm bảo độ cứng cáp).
• Vách (Perimeters/Wall Loops): 5–6 lớp để đảm bảo kín nước và chịu được áp lực dòng chảy.
• Brim: Nên dùng “Outer brim only” (chiều rộng 5mm) để sản phẩm bám chặt vào bàn in.

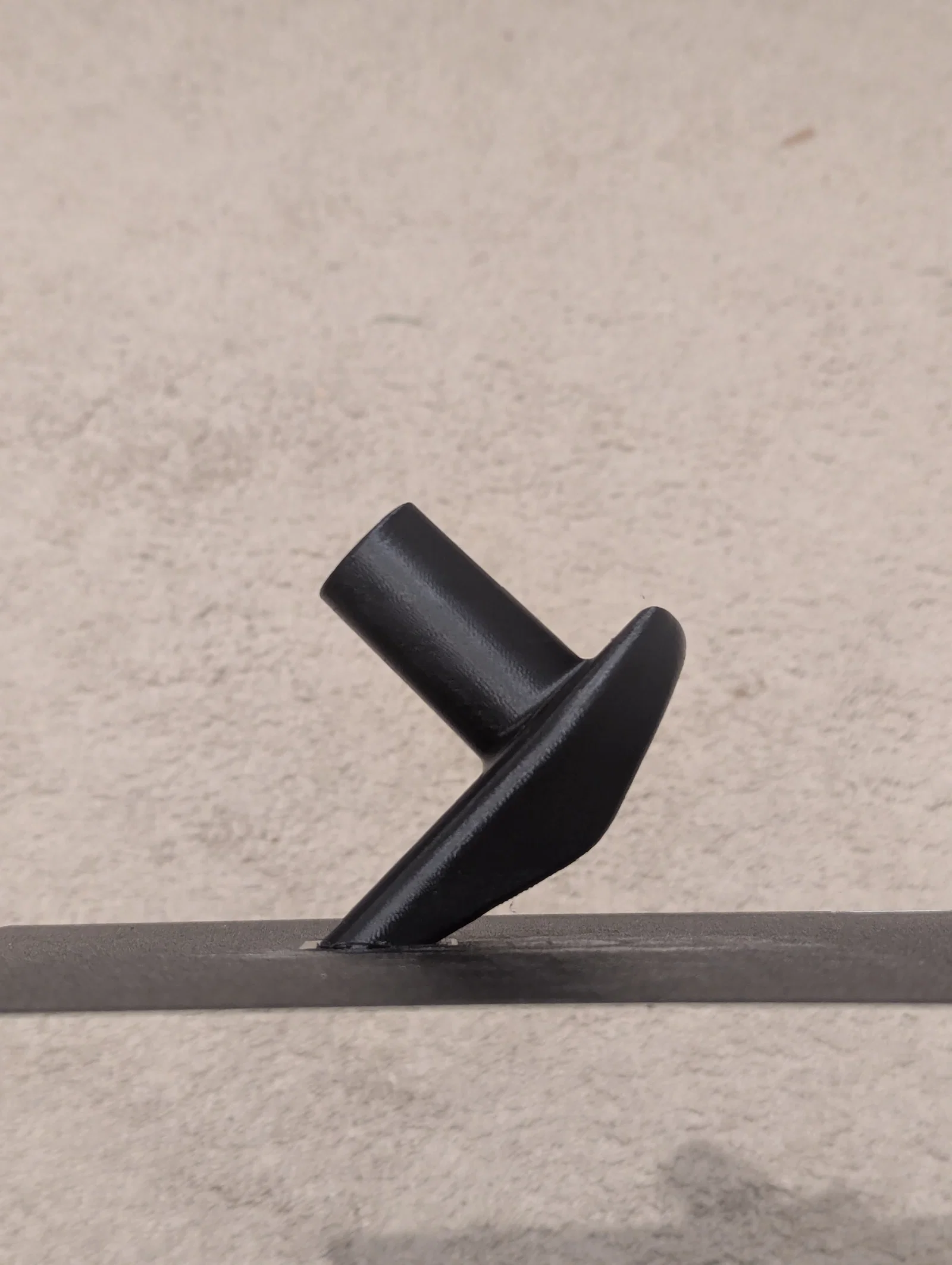

• Hướng in: Nên in ở góc 45 độ với phần đầu vòi nằm trên bàn in để đạt độ thẩm mỹ cao nhất mà không cần support.

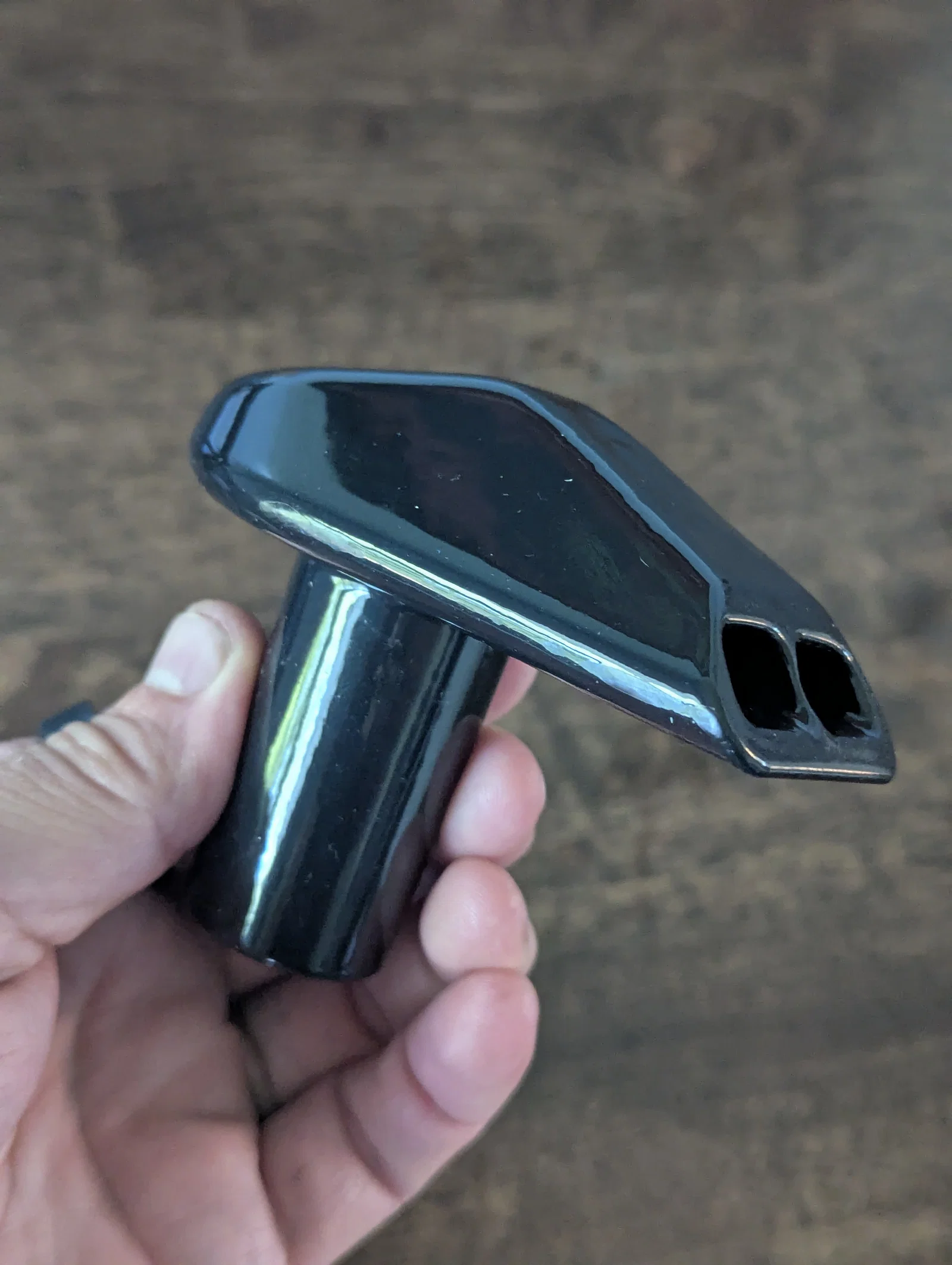

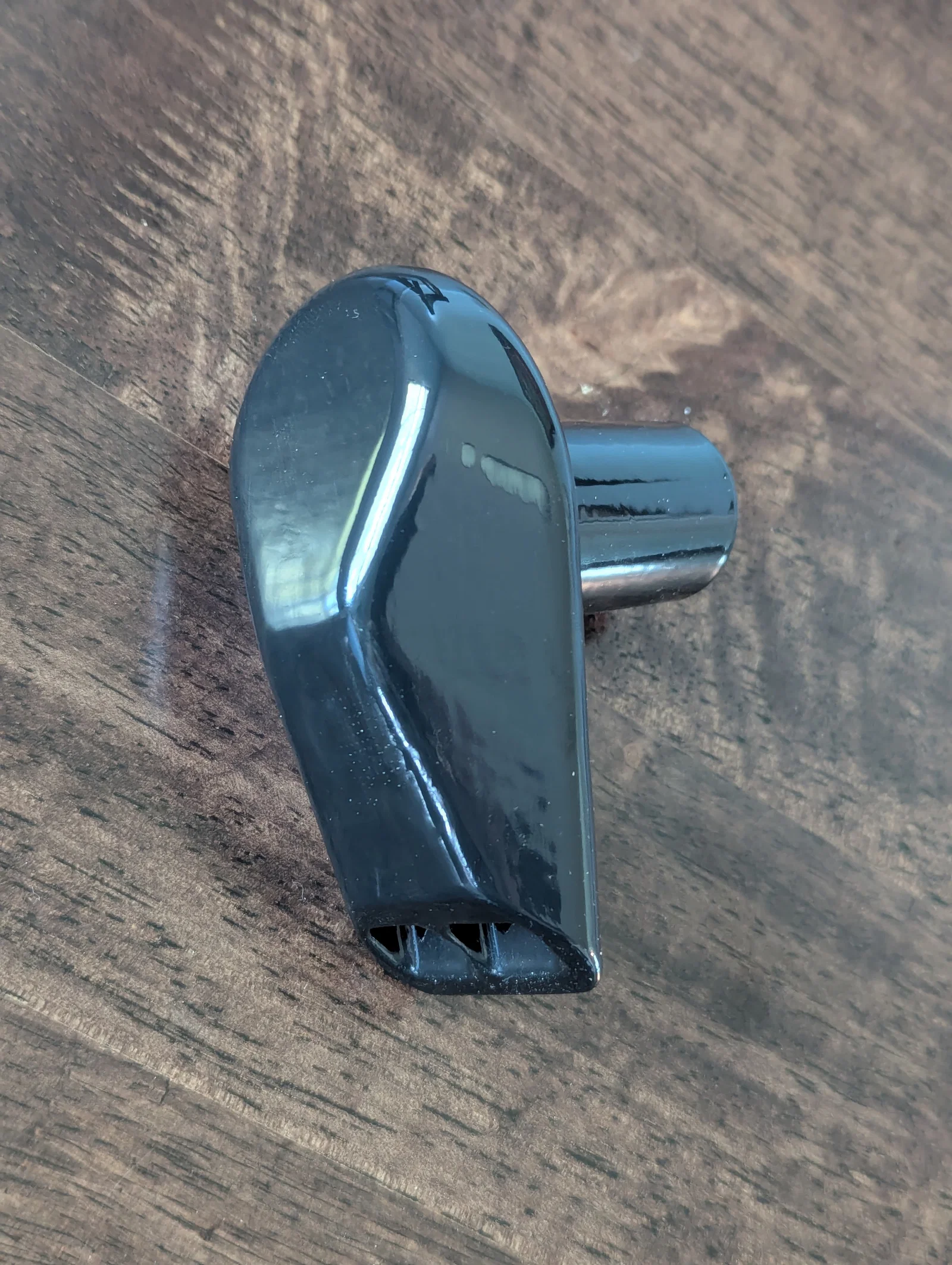

• Xử lý sau in: Rất khuyến khích in bằng ASA và dùng phương pháp xử lý hơi Acetone để bề mặt bóng loáng như kính, ngăn tảo bám vào các khe hở.

Lưu ý từ nhà thiết kế: Mô hình này đã được kiểm tra kỹ lưỡng để chịu được áp lực từ máy bơm lưu lượng cao mà không bị nứt vỡ.

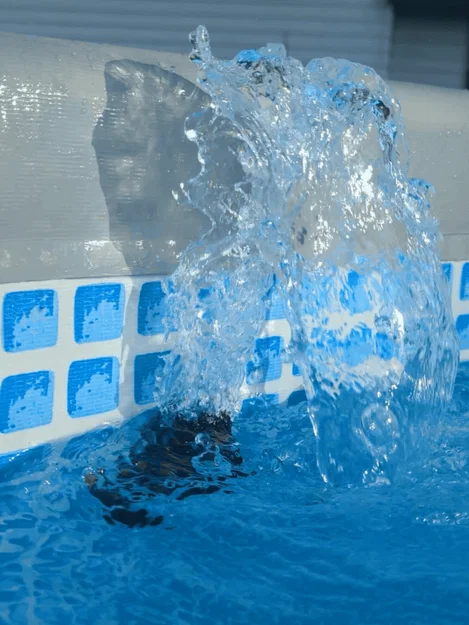

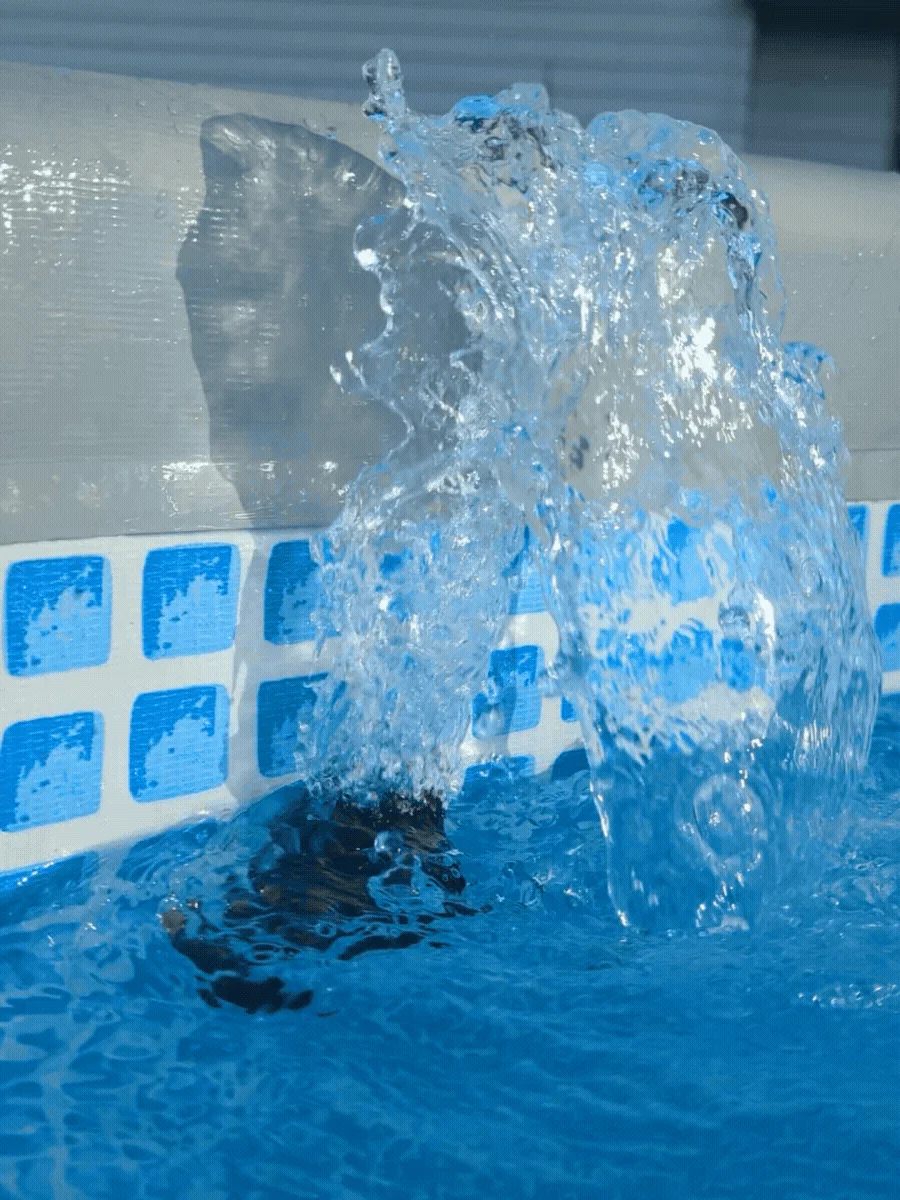

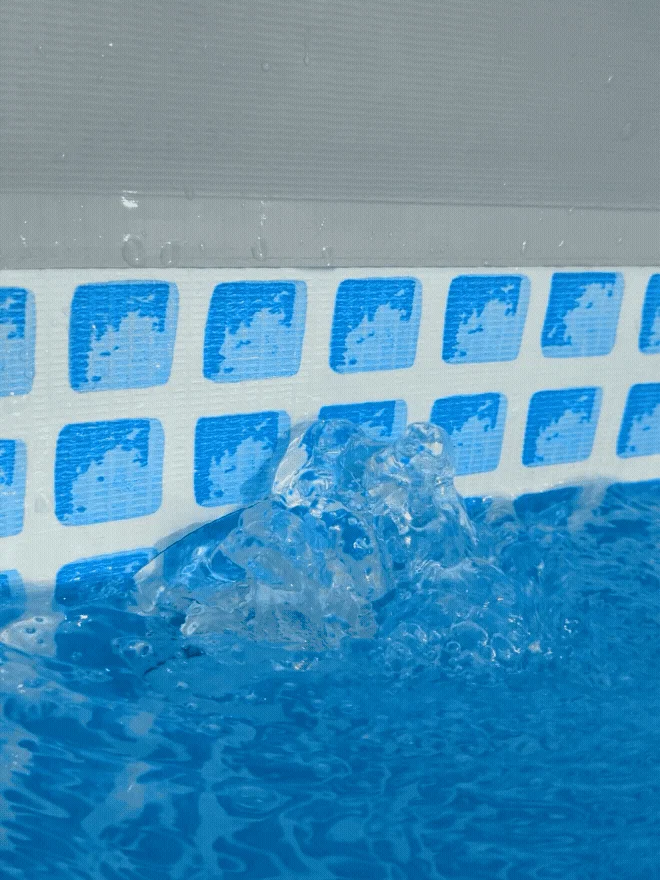

Lưu ý thêm: Đừng hướng vòi phun thẳng đứng lên trên như trong hai ảnh GIF minh họa. Đó chỉ là để biểu diễn áp lực nước. Để sử dụng hàng ngày hiệu quả nhất, hãy đặt vòi song song với mặt nước, nghiêng xuống khoảng 20° đến 30° và hướng ra xa giỏ lọc để tạo luồng nước xoáy tròn đều.
