Bộ chặn lá cho ống thoát nước PVC cỡ 70mm và 80mm

Mình cần bộ chặn lá cho năm ống thoát nước 70mm ở nhà, nhưng khổ nỗi chỉ tìm được mấy mẫu thiết kế cho ống PVC 80mm với giá khá đắt. Nếu dùng thêm hai cái đầu chuyển đổi 70-sang-80mm cho mỗi ống thì tốn kém quá, mà nhìn cũng không thẩm mỹ chút nào.

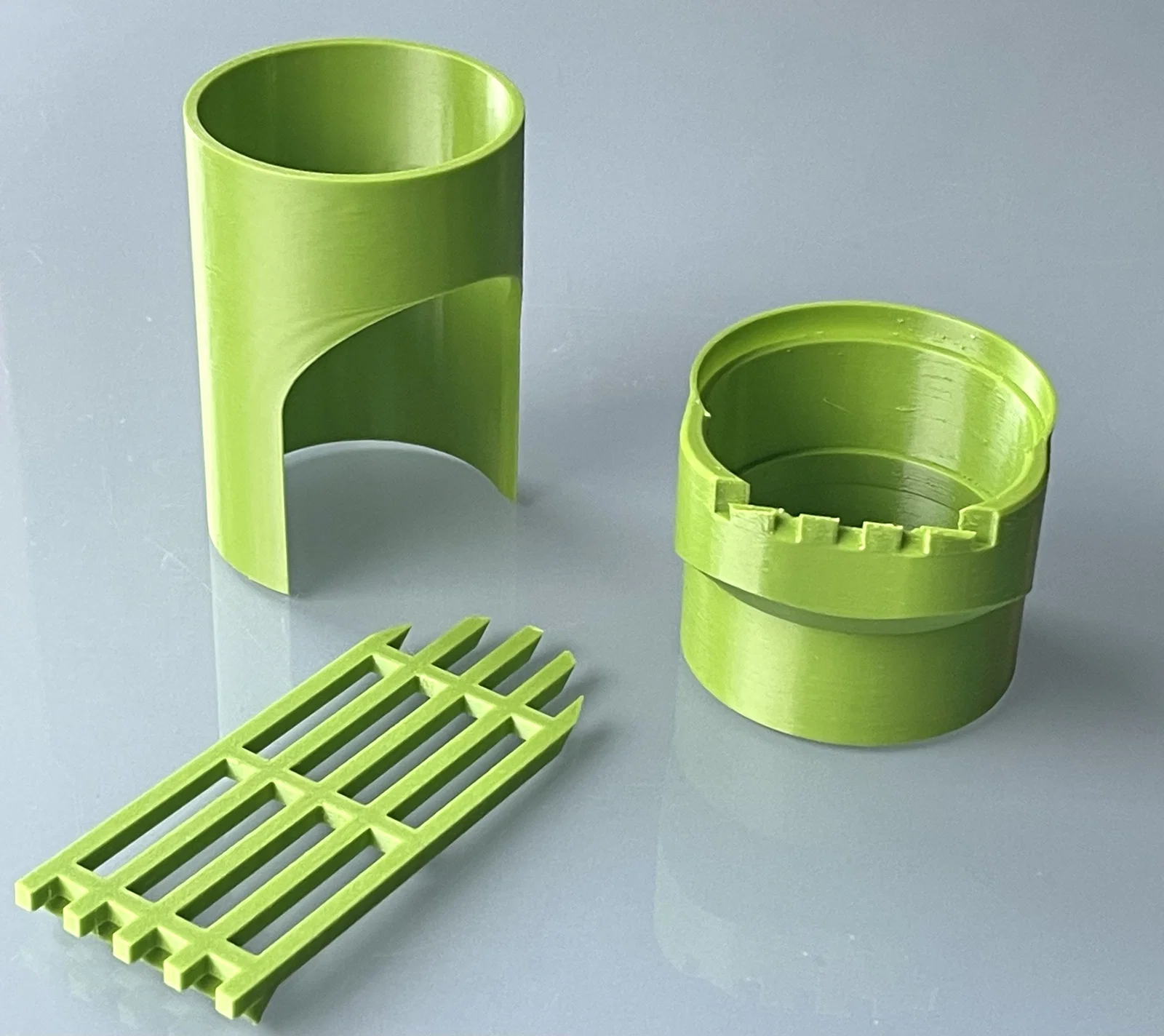

Vì không tìm thấy mẫu nào ưng ý trên mạng, mình quyết định tự thiết kế một bộ để in bằng nhựa PETG thành nhiều mảnh. Với thiết kế này, phần lưới được đặt nghiêng có thể in phẳng trên bàn in rất dễ dàng. Chỉ cần sắp xếp các đoạn ống hợp lý là bạn không cần phải dùng thêm vật liệu hỗ trợ (support) cho toàn bộ quá trình in.

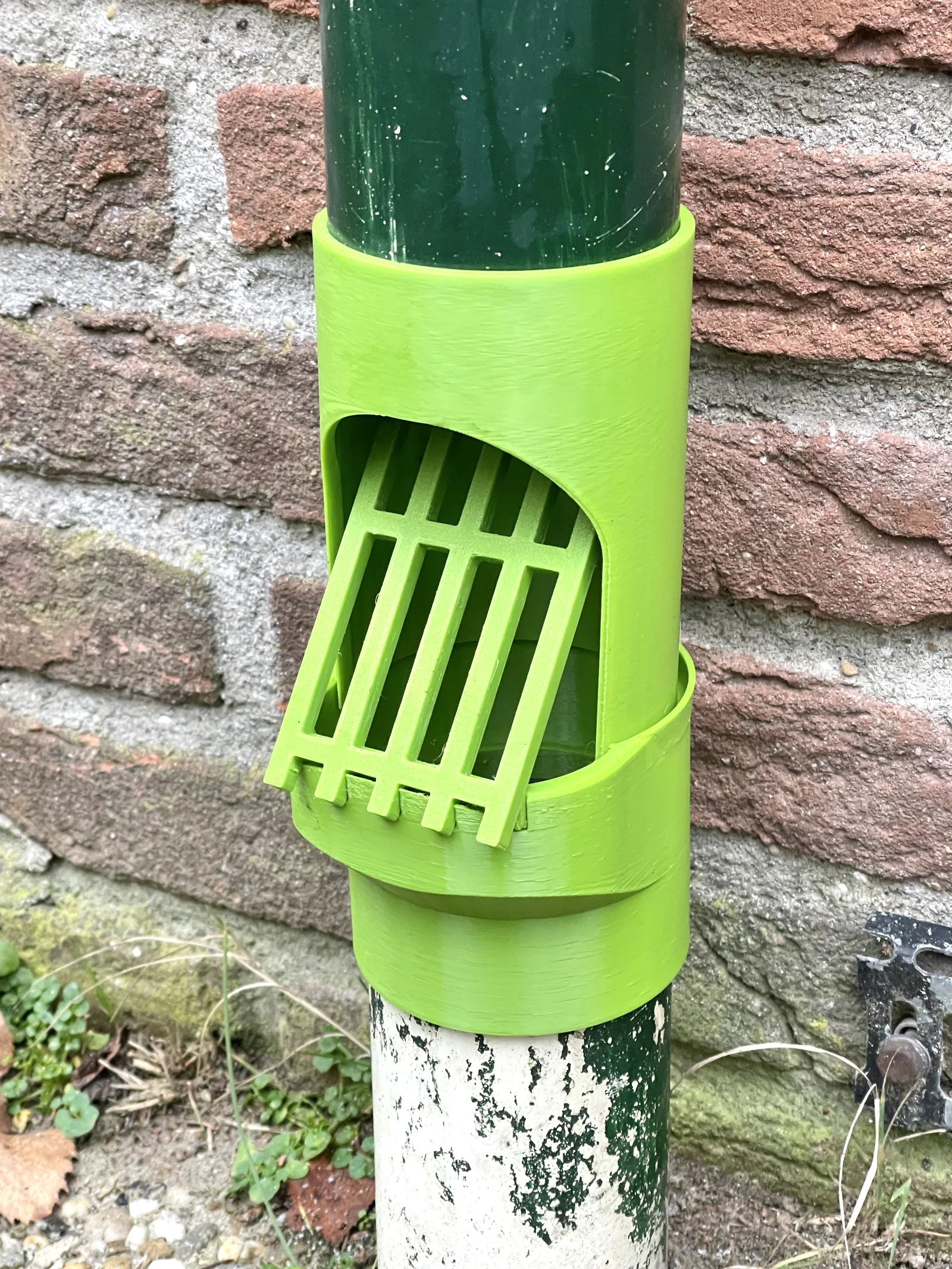

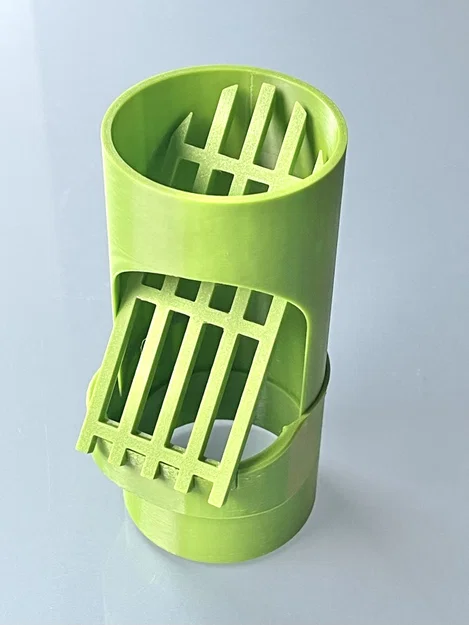

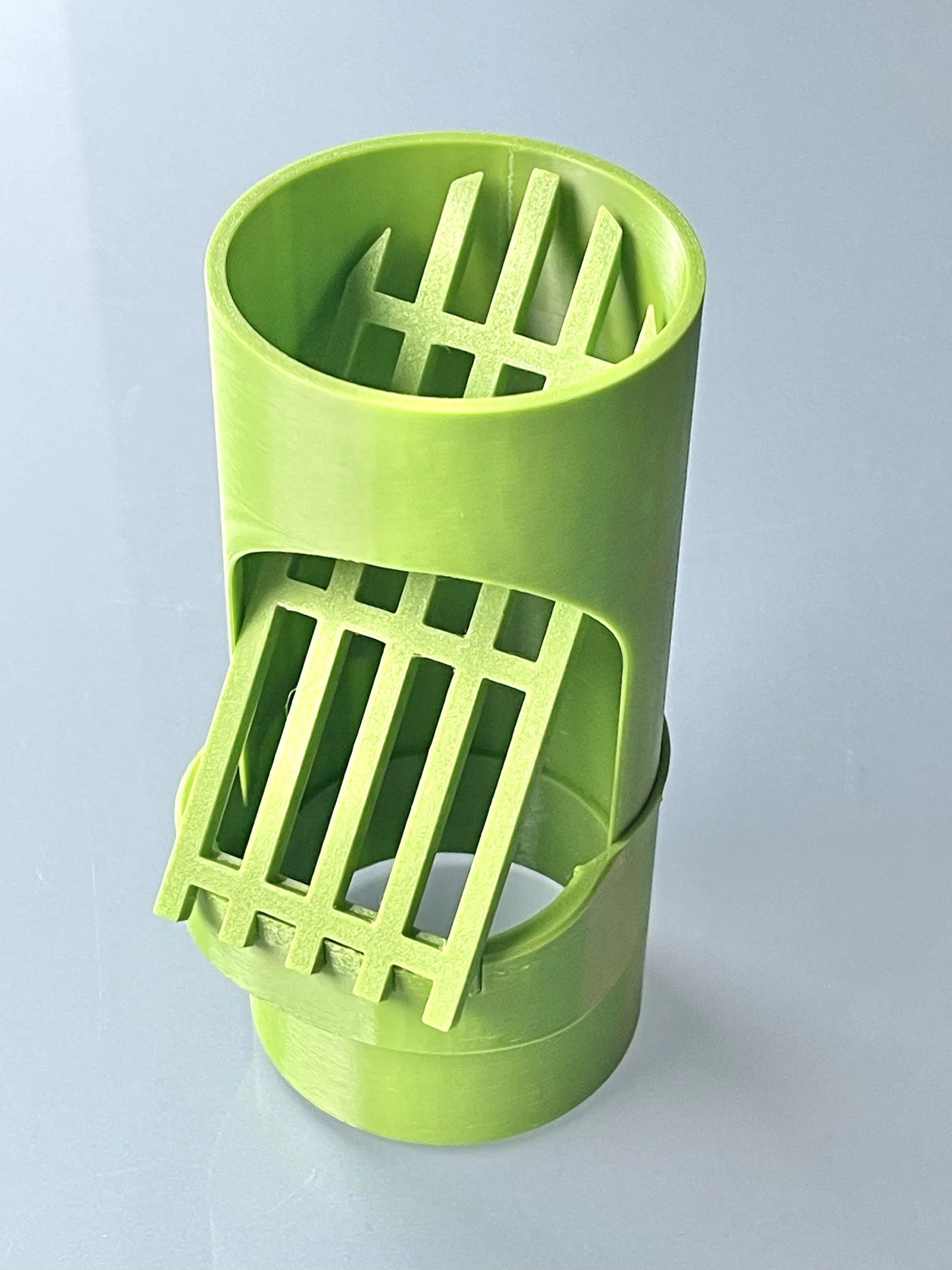

Phần lưới lọc đã tự khớp vào độ nghiêng của phần dưới, nhưng nếu thích bạn có thể dán keo cho chắc chắn hơn. Phần trên và phần dưới được thiết kế để trượt khớp vào miệng ống thoát nước, đối với mình thì độ khít đã đủ chắc mà không cần dùng keo. Mấy cái chặn lá này—mình cố tình in màu nổi chứ không để màu xám nhàm chán—đã hoạt động rất ngon lành suốt thời gian qua.

Mình dùng mẫu in 3D này cho ống thoát nước 70mm, nhưng tất nhiên là bạn cũng có thể dễ dàng phóng to tỉ lệ lên để dùng cho ống 80mm, mình đã có sẵn file cho cả hai kích thước.
