Bảo vệ ngón tay cho máy cắt đa năng Graef EH-170 T

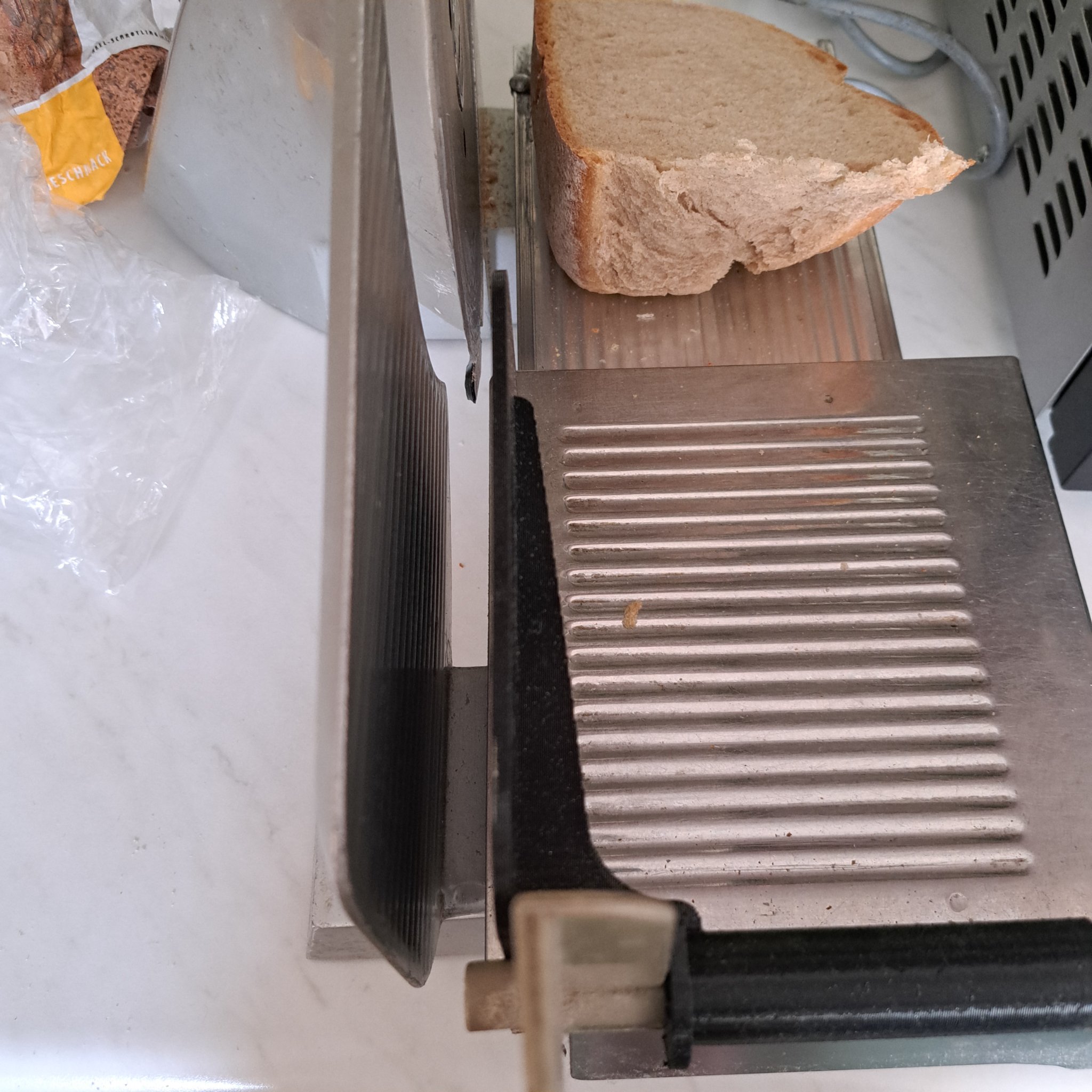

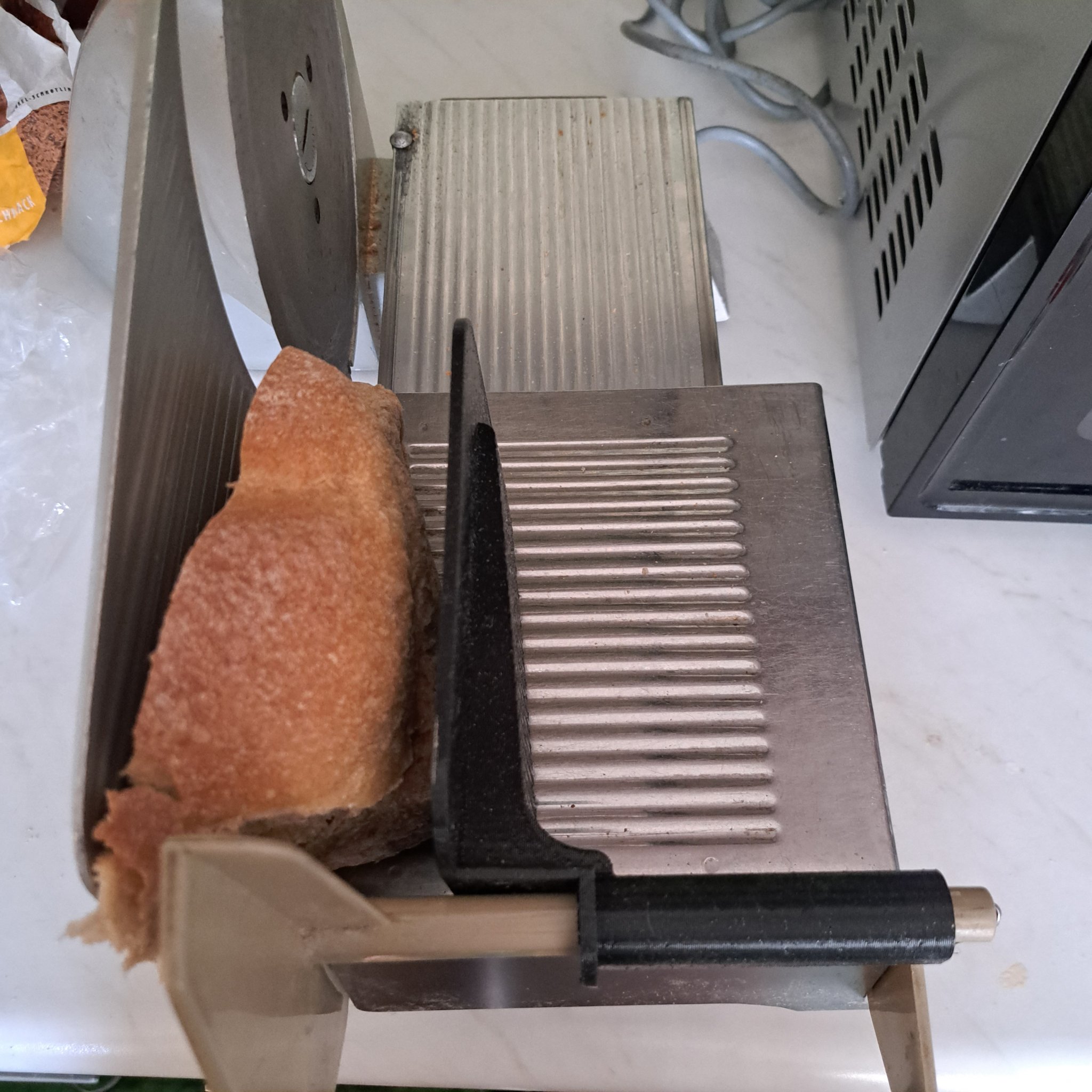

Bộ bảo vệ ngón tay này được tạo ra sau khi một đồng nghiệp hỏi tôi có thể in các bộ phận thay thế cho một máy cắt bánh mì/đa năng cũ Graef EH-170 T hay không. Nhựa nguyên bản đã trở nên giòn và bị vỡ, nhưng sử dụng máy mà không có nó có thể nguy hiểm. Vì họ có hai máy tương tự trong gia đình, tôi đã có thể thiết kế cái này trong FreeCad dựa trên một bộ phận nguyên bản.

Lưu ý

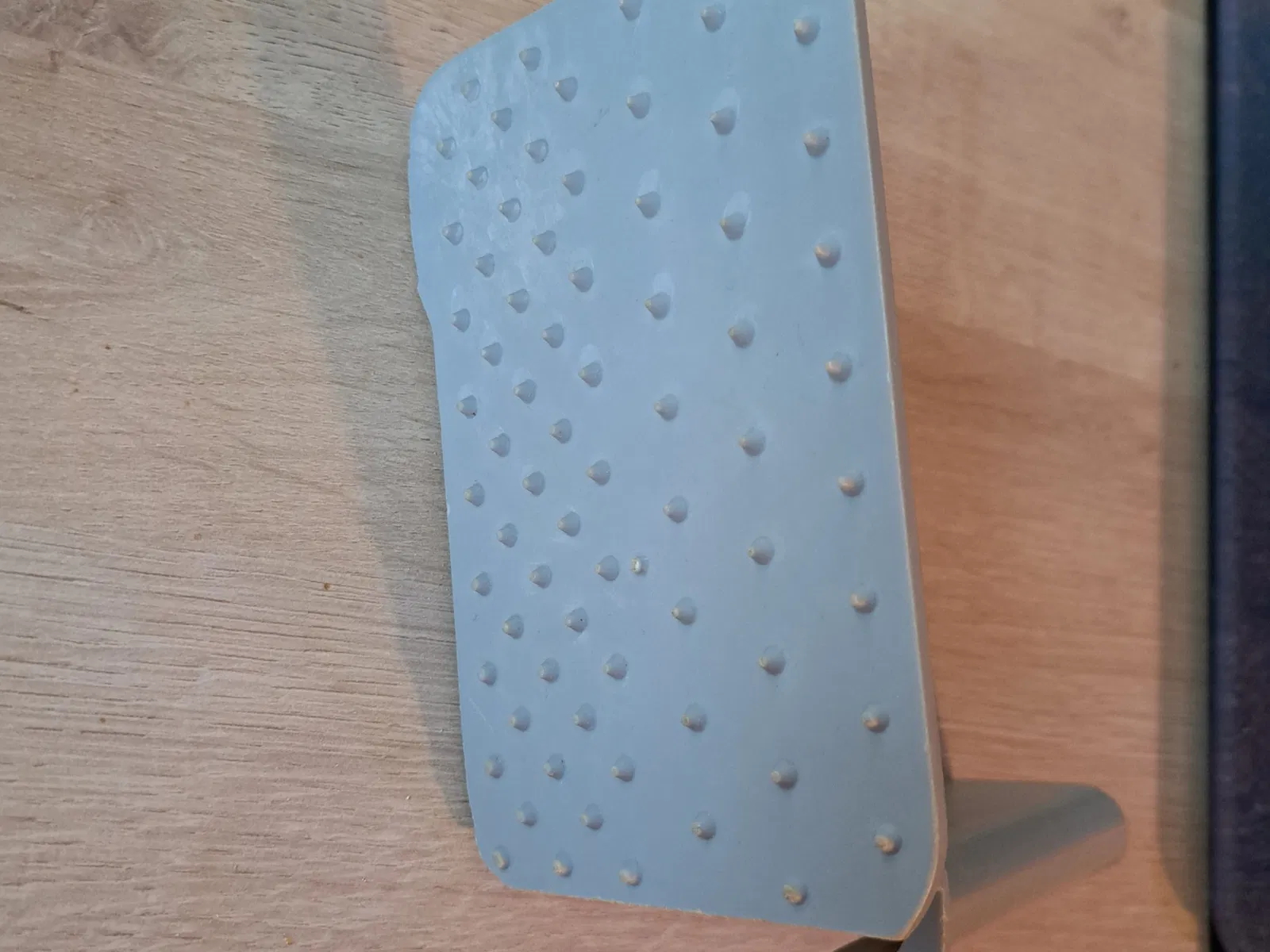

Bản gốc có những “kim tự tháp nhọn” nhỏ để thực sự giữ chặt thực phẩm đang được đẩy qua lại. Phiên bản đầu tiên này không bao gồm chúng vì hai lý do:

1. Khả năng in.
   Trong định hướng hiện tại, bạn sẽ cần rất nhiều hỗ trợ để có những “mảnh nhọn” trên bề mặt in. Điều này cũng đúng cho một định hướng khác của bộ phận.
2. An toàn thực phẩm.
   Tôi không chắc liệu có nên để các mảnh PLA hoặc trong trường hợp của tôi là PETG chọc vào thực phẩm hay không.

Tôi có ý tưởng để chia đối tượng thành hai phần có thể được đẩy lại với nhau để cho phép tôi tạo ra các “phụ kiện” khác nhau, nhưng nó cần một số tinh chỉnh. Và với lần thử đầu tiên đã hoạt động ổn, không cần phải vội vàng vào lúc này.

In ấn

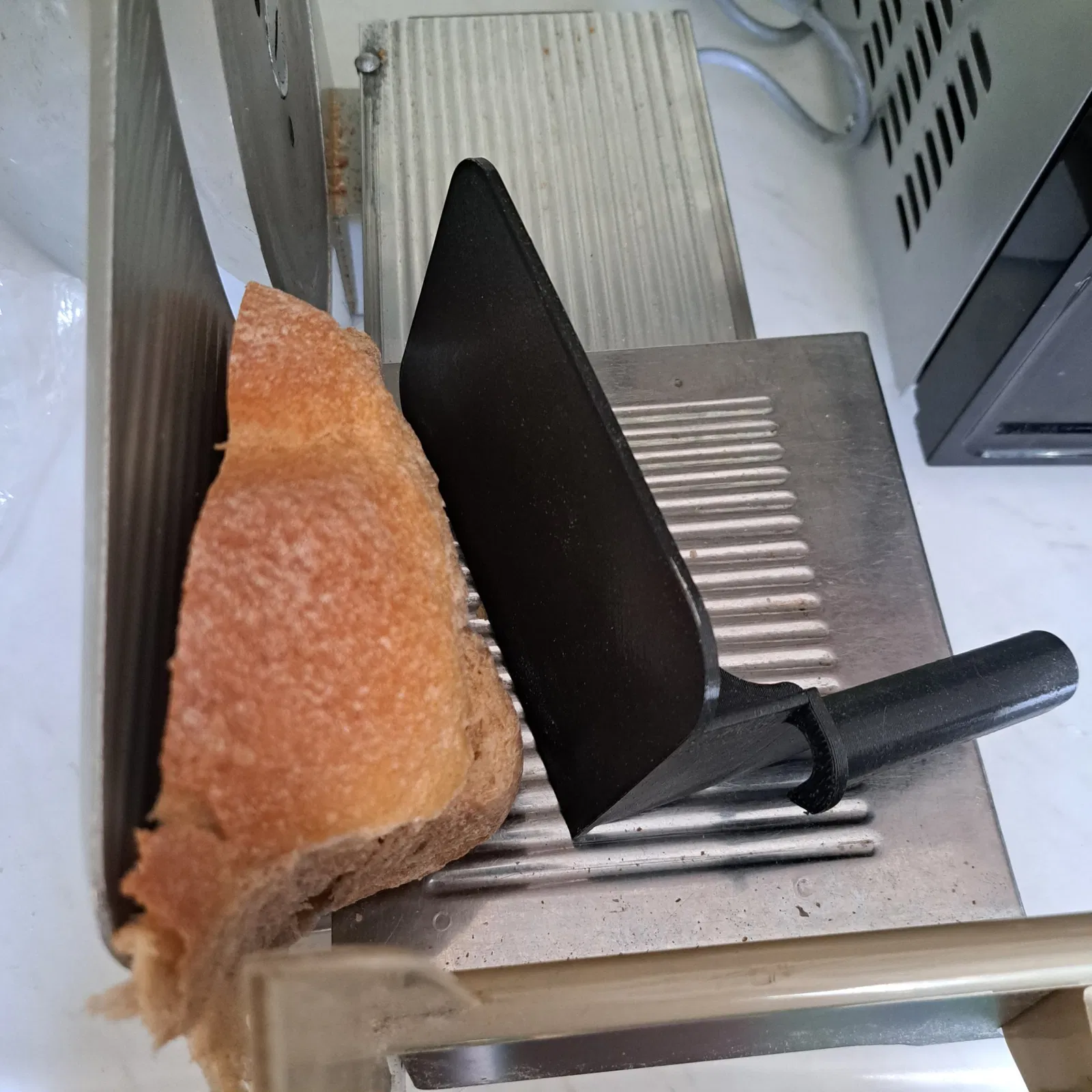

Tôi đã in nguyên mẫu này bằng Prusament PETG Recycled vì nó ít giòn hơn PLA. Đối với bộ phận cuối cùng, tôi có thể sử dụng một màu khác.

“Tạo vật liệu hỗ trợ” là cần thiết cho phần quá khổ. Bật “Hỗ trợ chỉ trên bề mặt in” là đủ cho điều đó. Tôi đã sử dụng “Phong cách” hữu cơ, nhưng bất cứ điều gì khác cũng nên ổn.

Để có một bộ phận mạnh hơn, tôi đề xuất tăng số lượng “Chu vi”.
