Giá đỡ GE CT Phantom kèm thanh gắn Index Bar

Lưu ý: Thiết bị này phù hợp với các phantom GE mà mình đang có tại khoa (đã qua nhiều thế hệ máy quét). Mình không chắc GE có đồng nhất kích thước trong quá trình sản xuất hay không, nên bạn có thể cần chỉnh tỉ lệ (scale) nhẹ trong phần mềm cắt lớp (slicer) để có độ khớp tốt nhất.

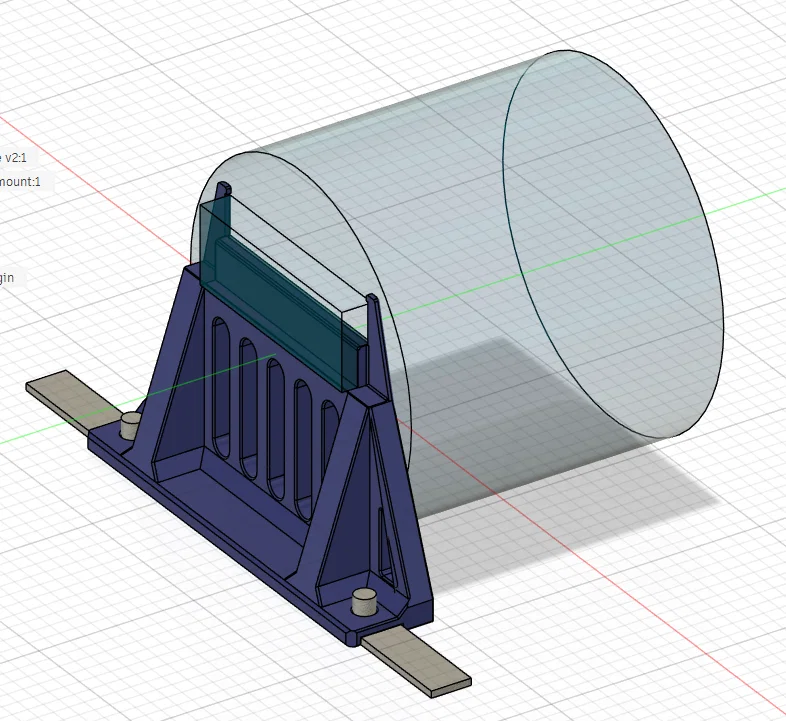

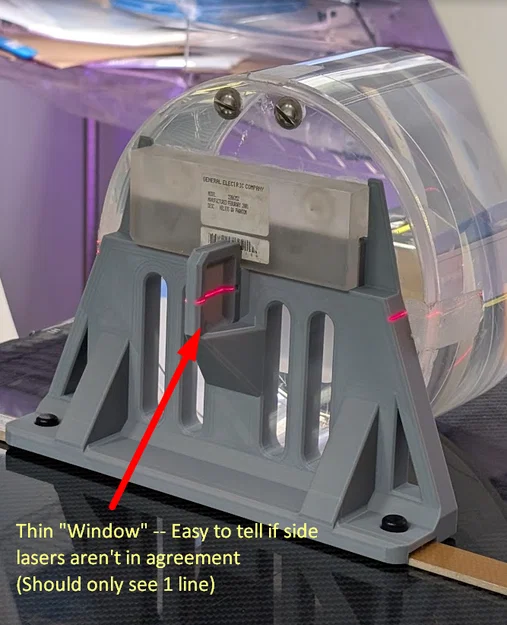

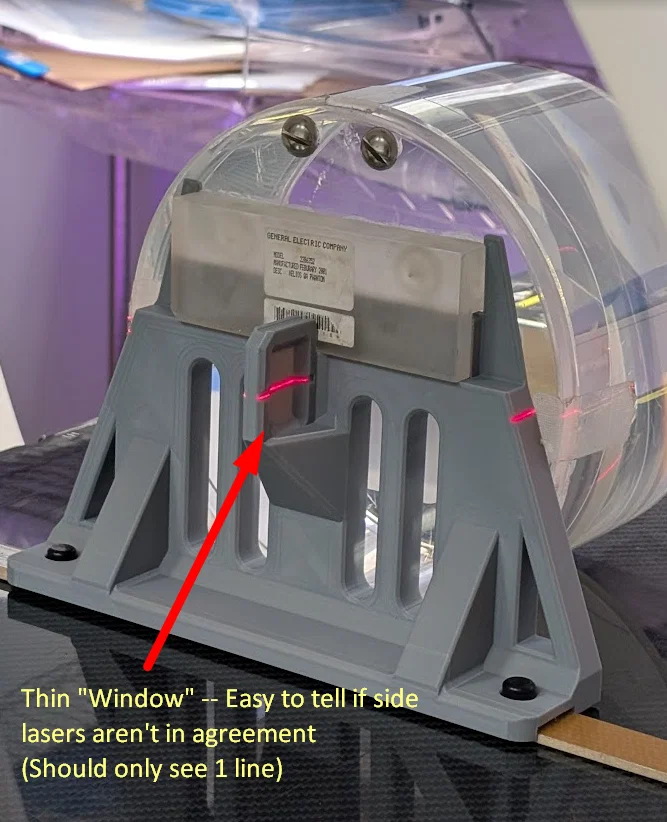

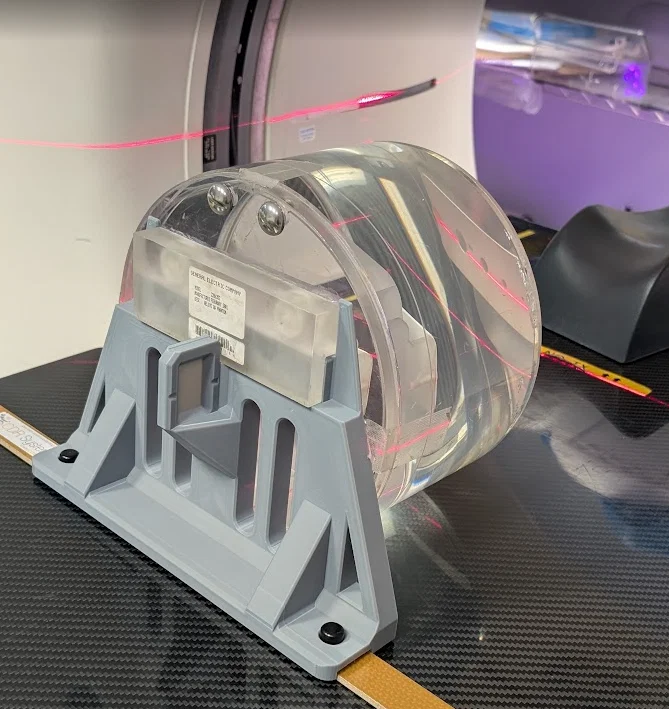

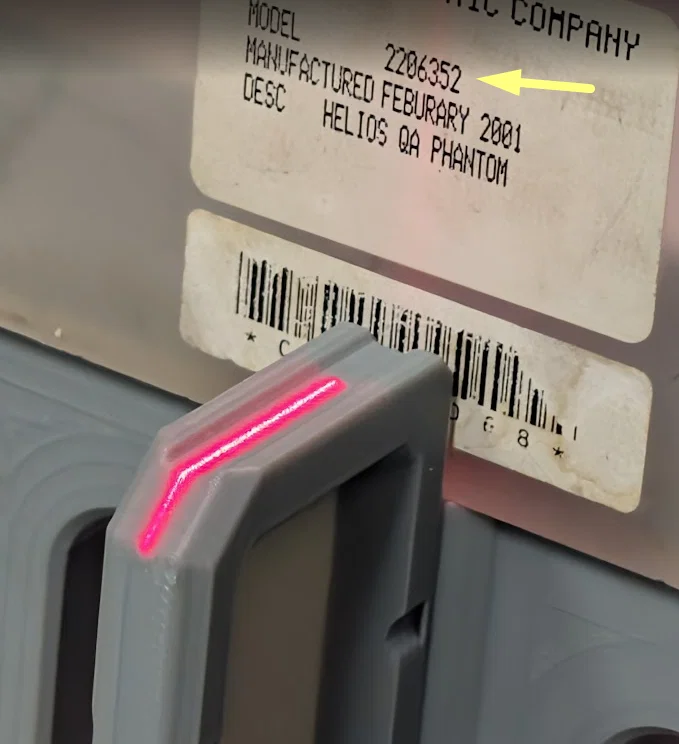

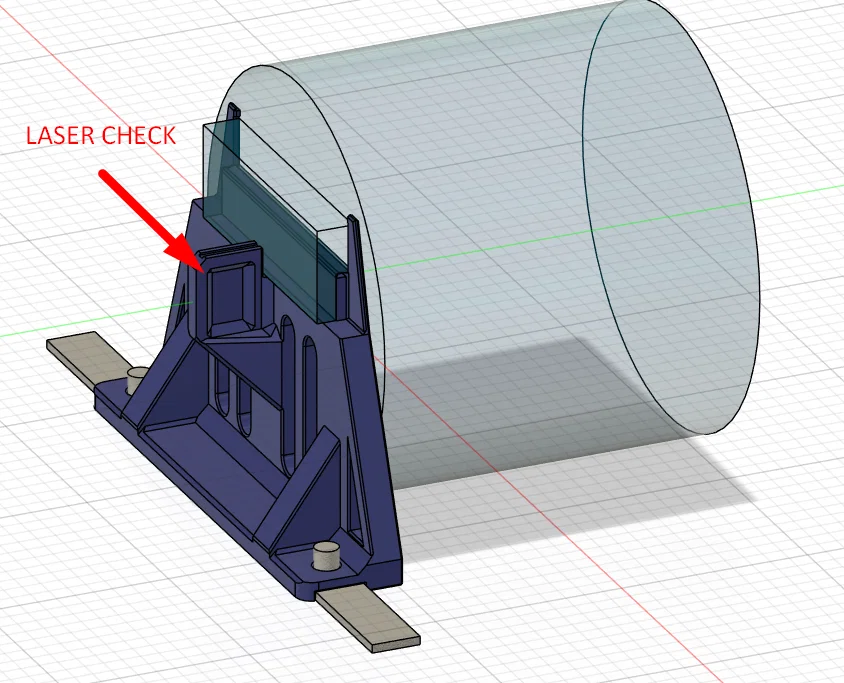

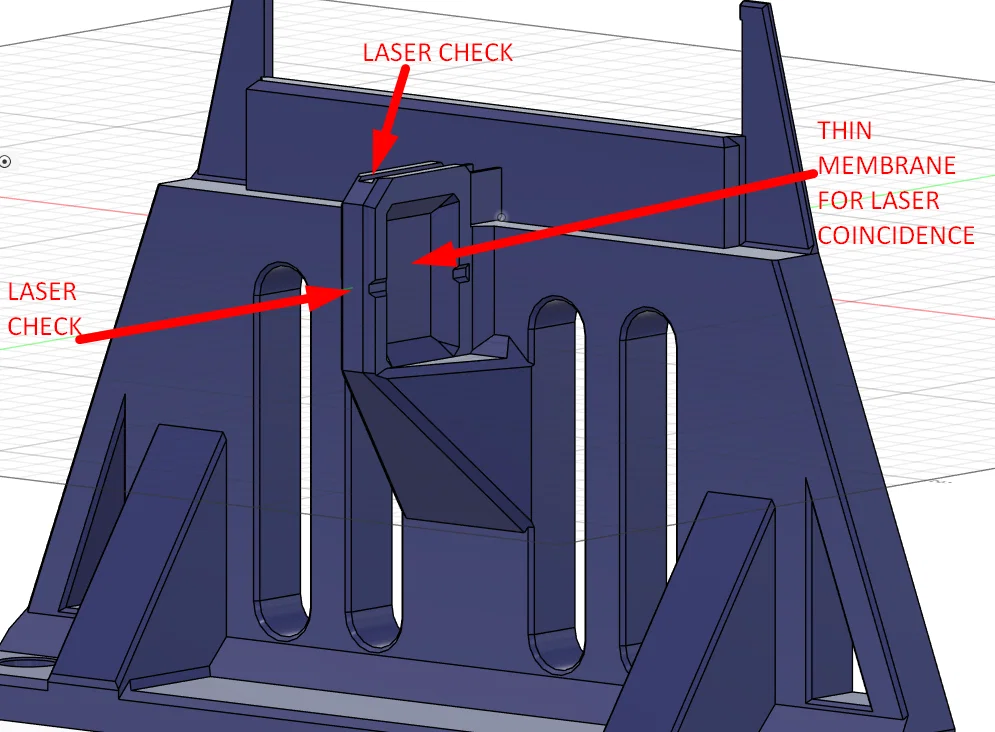

Cơ bản là nó gắn vừa khít vào phantom (có thể cần xoay nhẹ một chút). Nó giúp cố định vào thanh indexing bar, nhờ đó giúp việc thiết lập nhanh hơn. Đối với mình, bước quan trọng nhất khi kiểm tra laser hàng ngày là đảm bảo các laser bên khớp nhau. Bài kiểm tra "thin window" giúp quan sát laser "đối diện", cho phép kiểm tra độ căn chỉnh cực nhanh -- chỉ cần chạy phantom qua isocenter một chút là được.

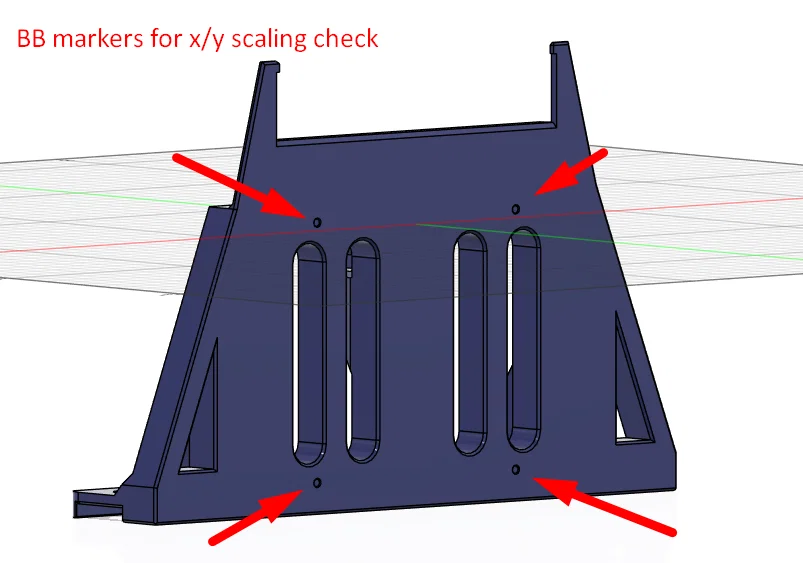

Thiết kế có sẵn các lỗ để gắn fiducial theo dạng 10x10cm. Mình sử dụng bi sắt 2.5mm ép vào, nhưng bạn cũng có thể dùng "Beekley Markers" rồi dán keo. Nó cho phép kiểm tra tỉ lệ hàng ngày hiệu quả theo cả hướng X hoặc Y.

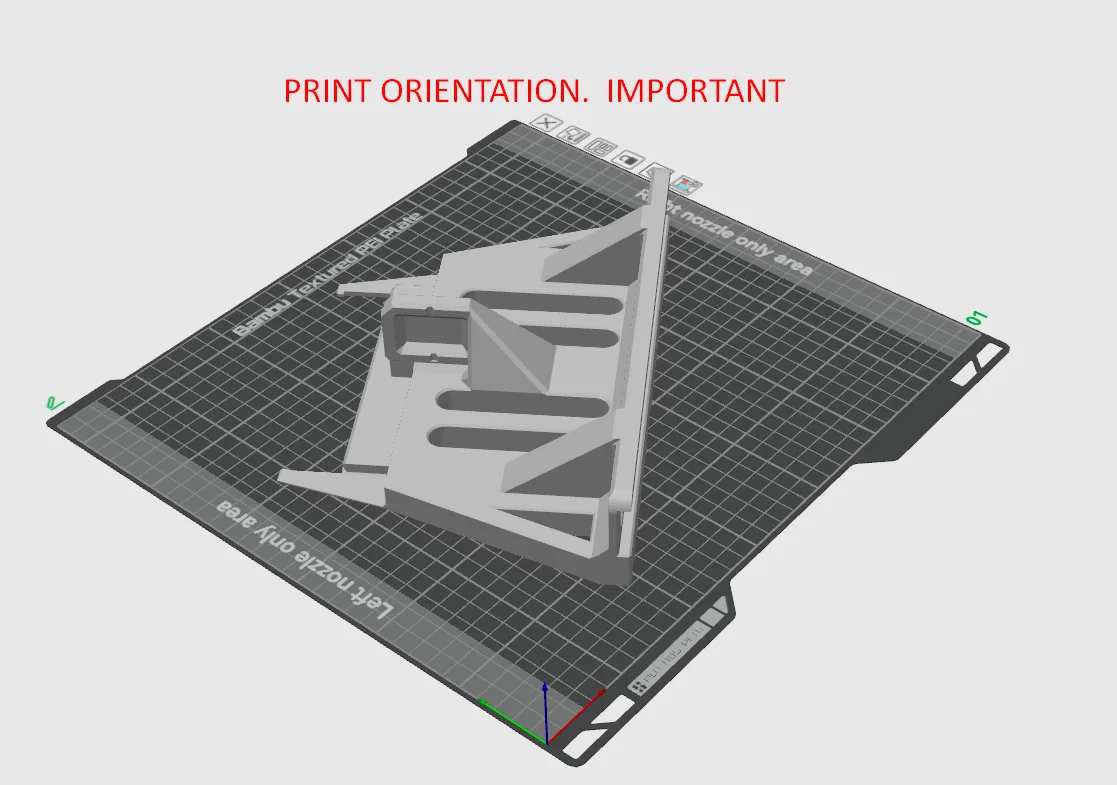

Lưu ý khi in: IN DÀNH MẶT PHẲNG NẰM DƯỚI (NẰM NGANG) nếu không các chốt giữ trên khung phantom sẽ bị gãy.

Về thông số in, bạn có thể dùng bất kỳ loại nào. Bạn sẽ cần hỗ trợ (support) cho rãnh ở mặt dưới nơi gắn thanh indexing bar - nên dùng Tree support. Sẽ dễ dàng hơn nếu bạn có khả năng in vật liệu hỗ trợ hỗn hợp. Mình dùng 4 lớp vỏ (walls) và 15% infill thấy là khá ổn. Đừng dùng màu tối nếu bạn muốn tận dụng ô cửa sổ laser.

Đáng tiếc là mô hình này cần máy in khổ lớn để in nguyên khối. Tuy nhiên, bạn hoàn toàn có thể cắt nhỏ ra bằng slicer (thêm chốt cài) rồi dán lại.

Nếu kích thước chưa vừa ý, mình đã đính kèm file .step để các bạn chỉnh sửa dễ dàng hơn.
