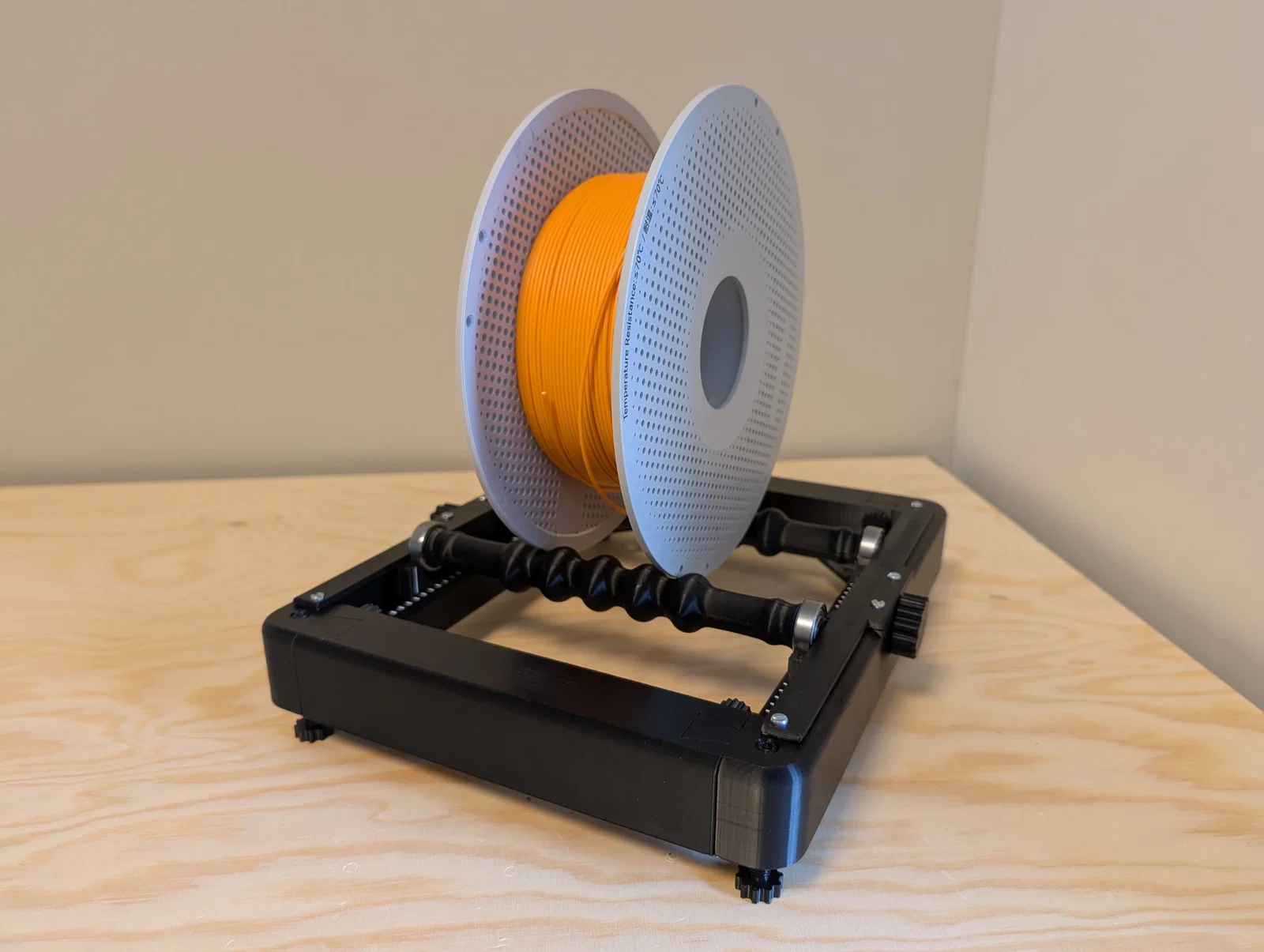

Giá đỡ cuộn Filament 5KG / Hai cuộn 1KG

Tác giả Oriole_4422875

Lượt tải
1
Lượt coi
47

File 1 27,7 MB

  • spool_holder_1783585327.3mf3MF · 27,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Các thứ cần chuẩn bị

Danh sách linh kiện

  • Heat-set insert M3
    • (Nếu các bạn có nhu cầu làm phiên bản không cần heat-set insert mà dùng vít tự ren, hãy cho mình biết nhé)
  • Keo dán cho phần con lăn
  • Kẹp (Clamps)
  • Ốc M3x15 + vòng đệm (washers)
  • Vòng bi 8x22x7 mm

Lưu ý quan trọng

Con lăn (spool rollers) có hai phiên bản:

  • Loại tự cân chỉnh (Self-aligning): Đã xác nhận tương thích với cuộn filament của Bambu Labs & Sunlu:

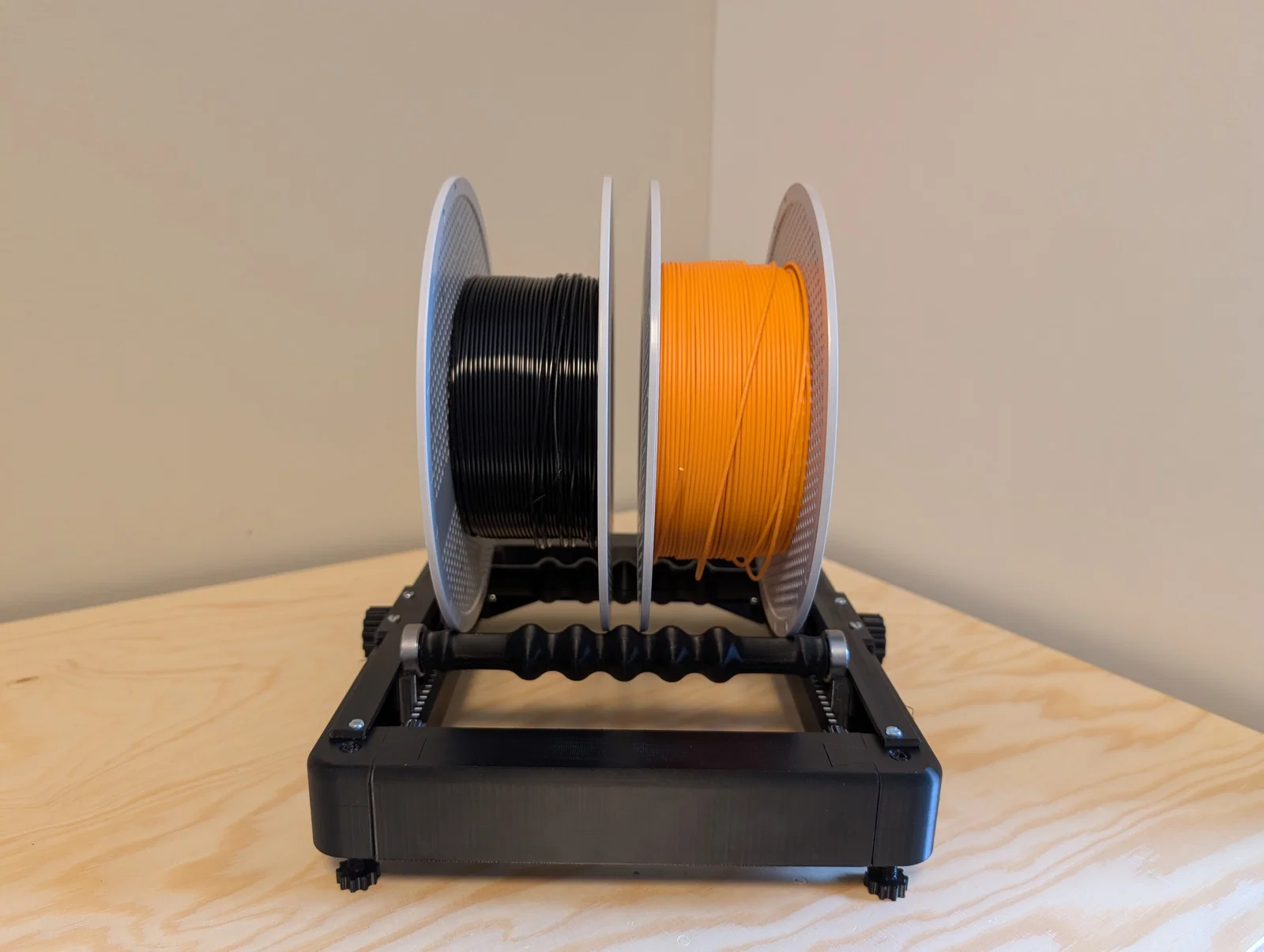

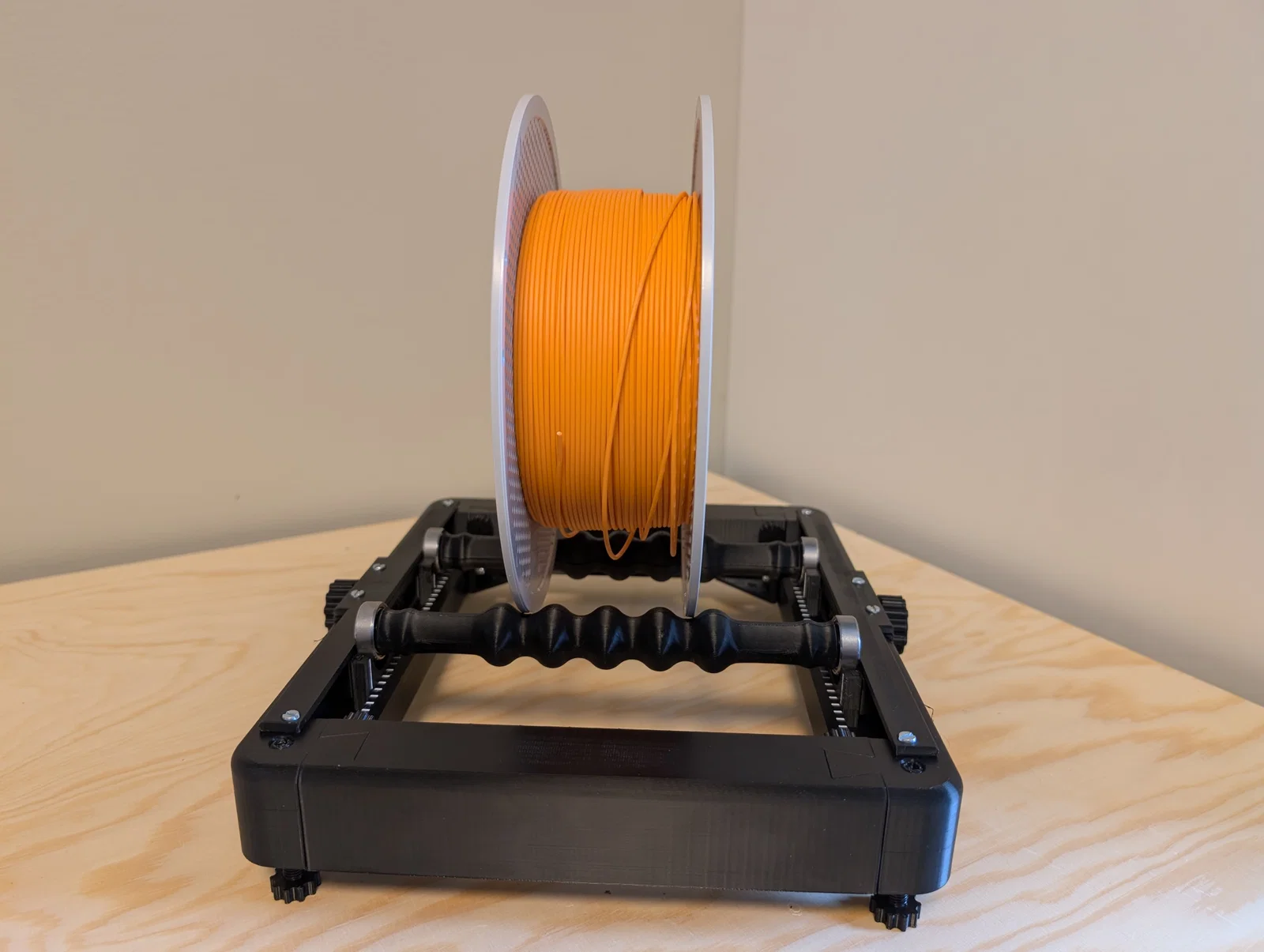

    • 1x1KG

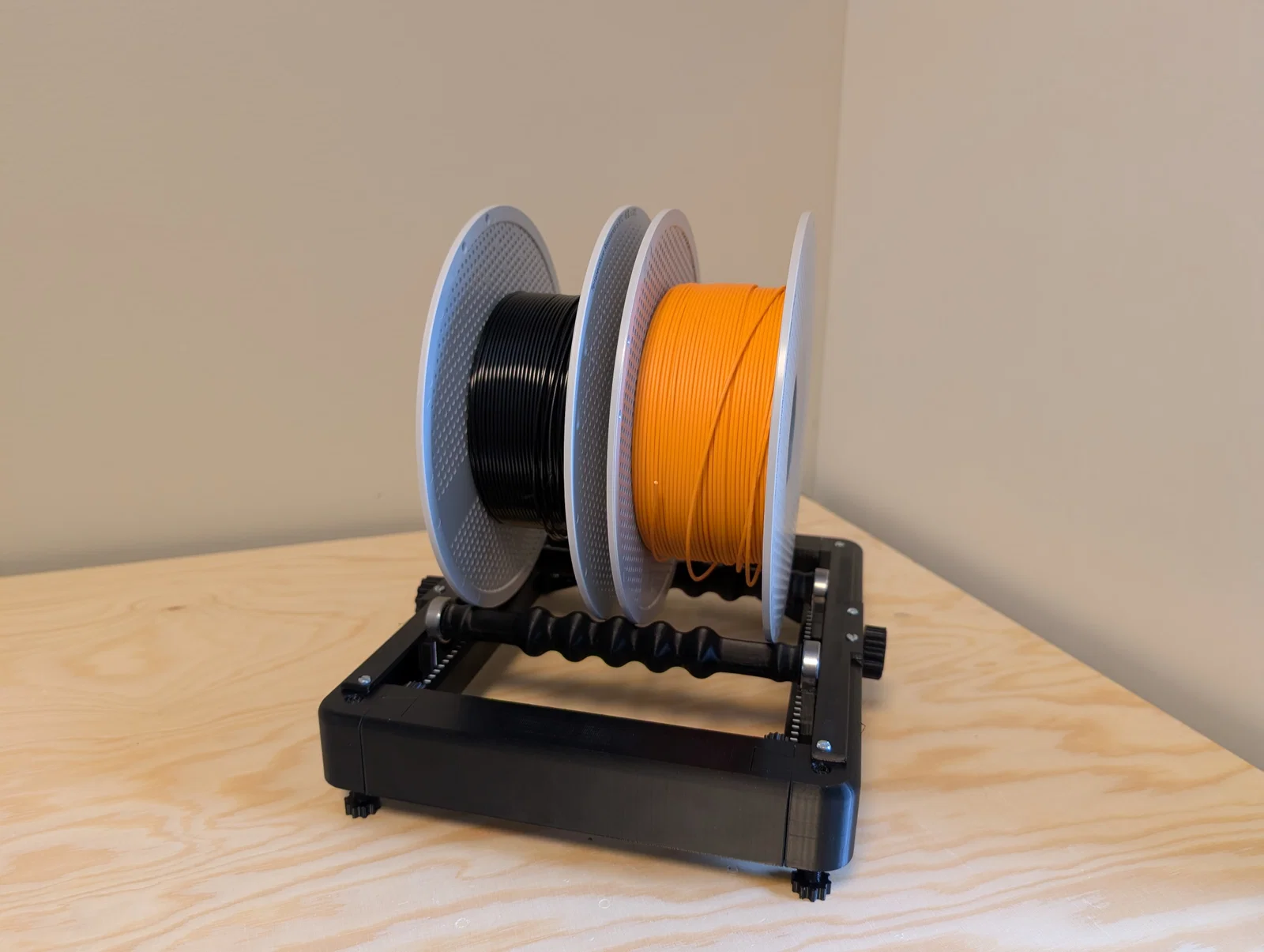

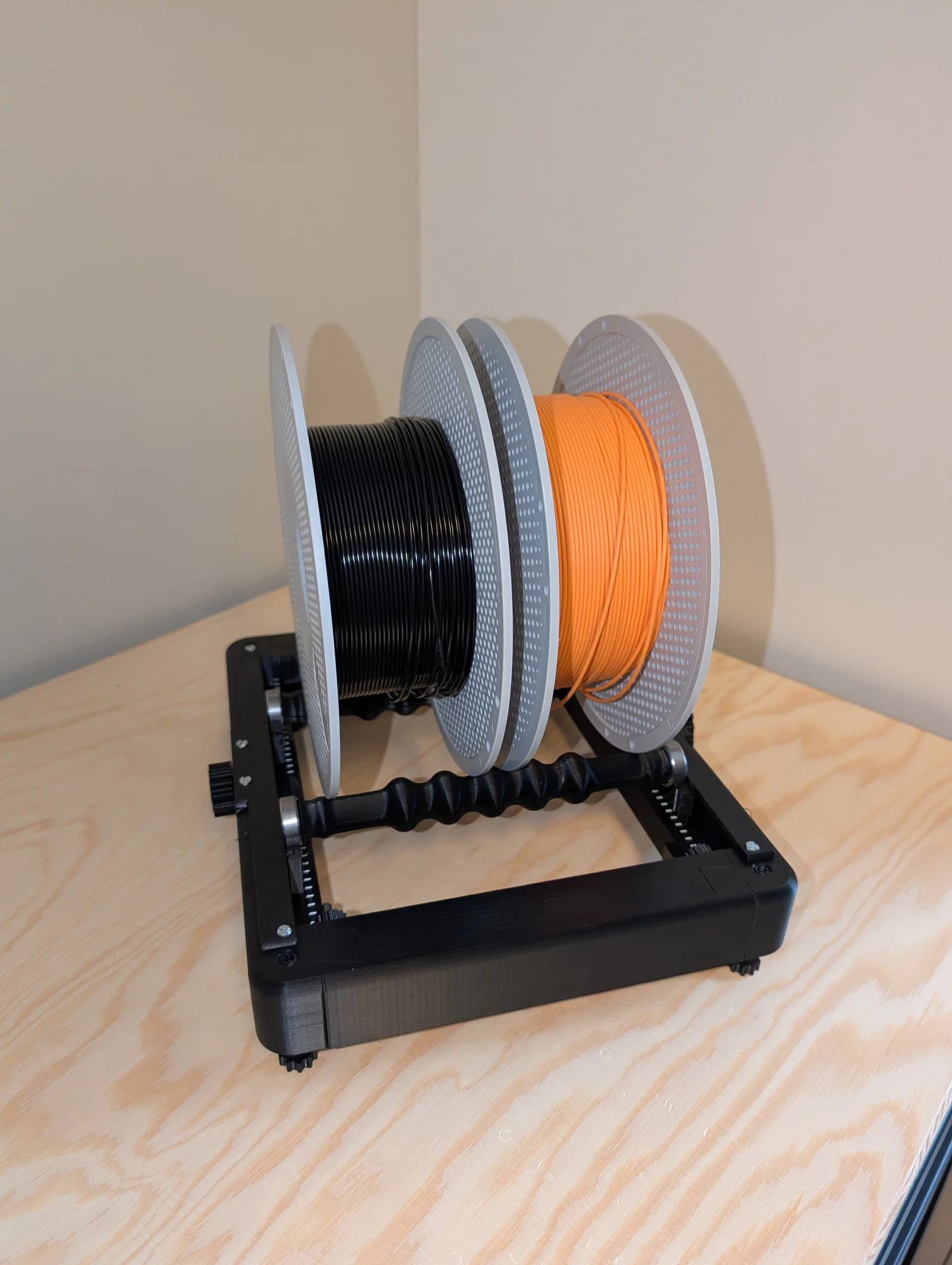

    • 2x1KG

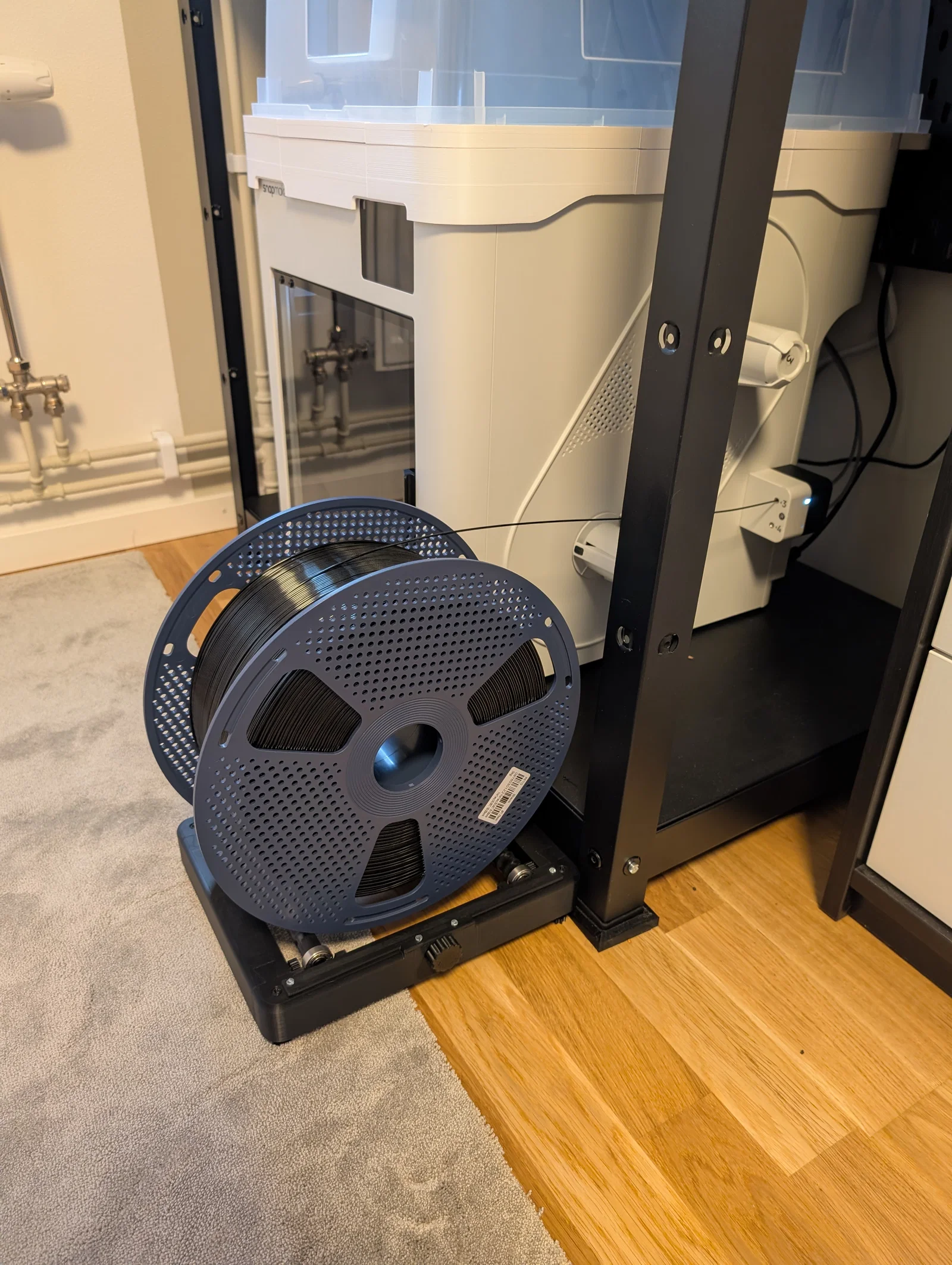

    • 5KG
  • Loại hình trụ trơn (Smooth cylindrical)

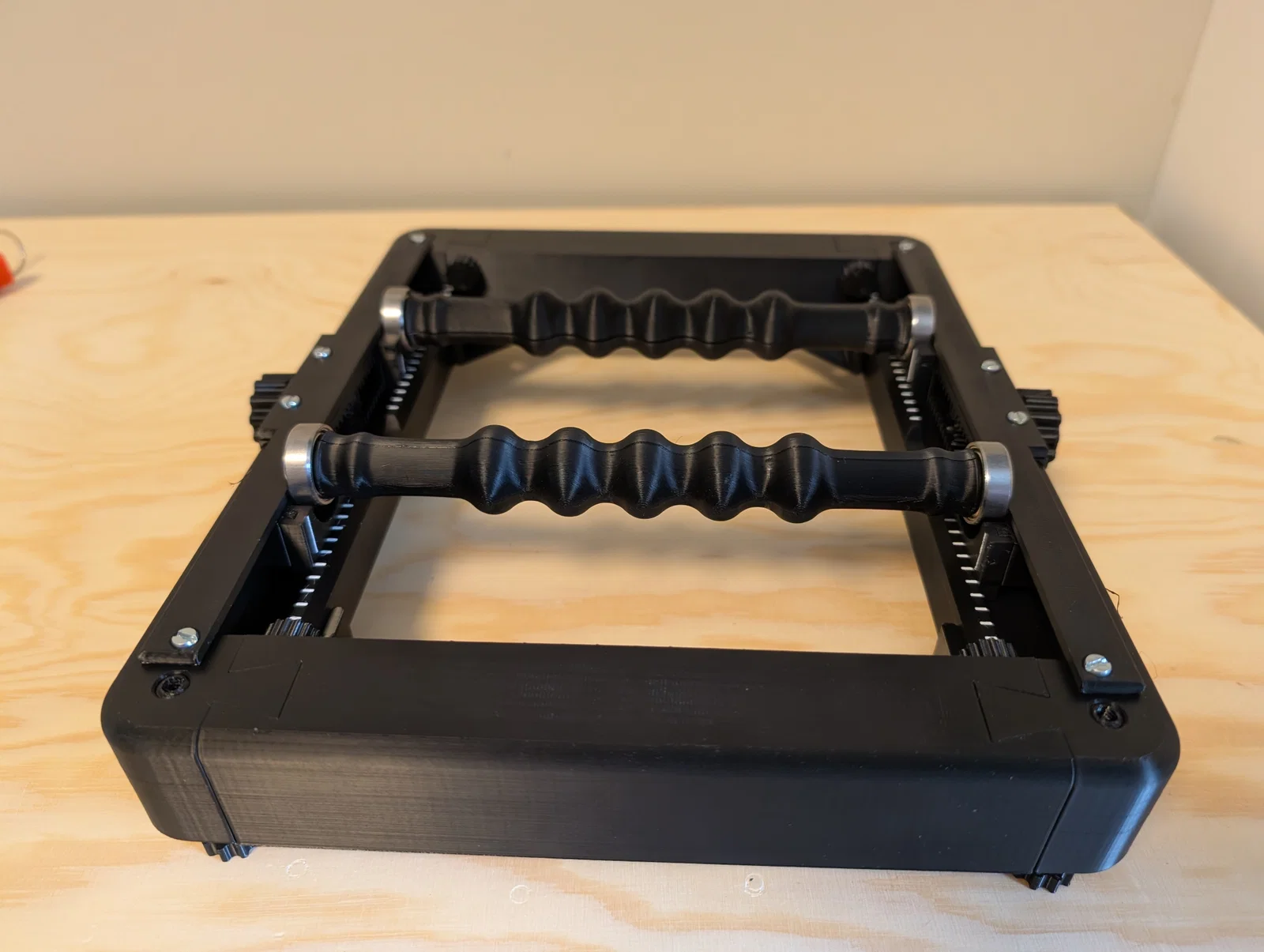

Mình thấy dùng kết hợp mỗi loại một cái là tốt nhất. Nhưng nếu bạn có cuộn filament hãng khác không khớp với loại tự cân chỉnh, bạn có thể dùng 2 cái loại trơn.

Bạn nên in thử tấm "Tolerance Test" đầu tiên để đảm bảo máy in đã được cân chỉnh chuẩn cho các khớp nối. Hãy đọc qua hướng dẫn lắp ráp một lần để nắm rõ vị trí của từng mảnh ghép.

Hướng dẫn lắp ráp

Lắp heat-set insert

Thân khung dài: Mặt trên (TÙY CHỌN)

Có 4 vị trí trên phần thân khung dài dùng để bắt vít nắp trên, giúp con lăn không bị trượt. Nếu bạn dùng ở chế độ rộng nhất thì không cần phần này.

Ren cho L-Bracket (Ke góc):

Nếu muốn lắp giá đỡ trong hộp chống ẩm (dry box) hoặc đảm bảo các thành phần liên kết chặt chẽ và cứng cáp hơn, bạn bắt buộc phải lắp L-bracket. Trên tất cả các tấm thân có hai lỗ hình giọt nước ở cạnh bên.

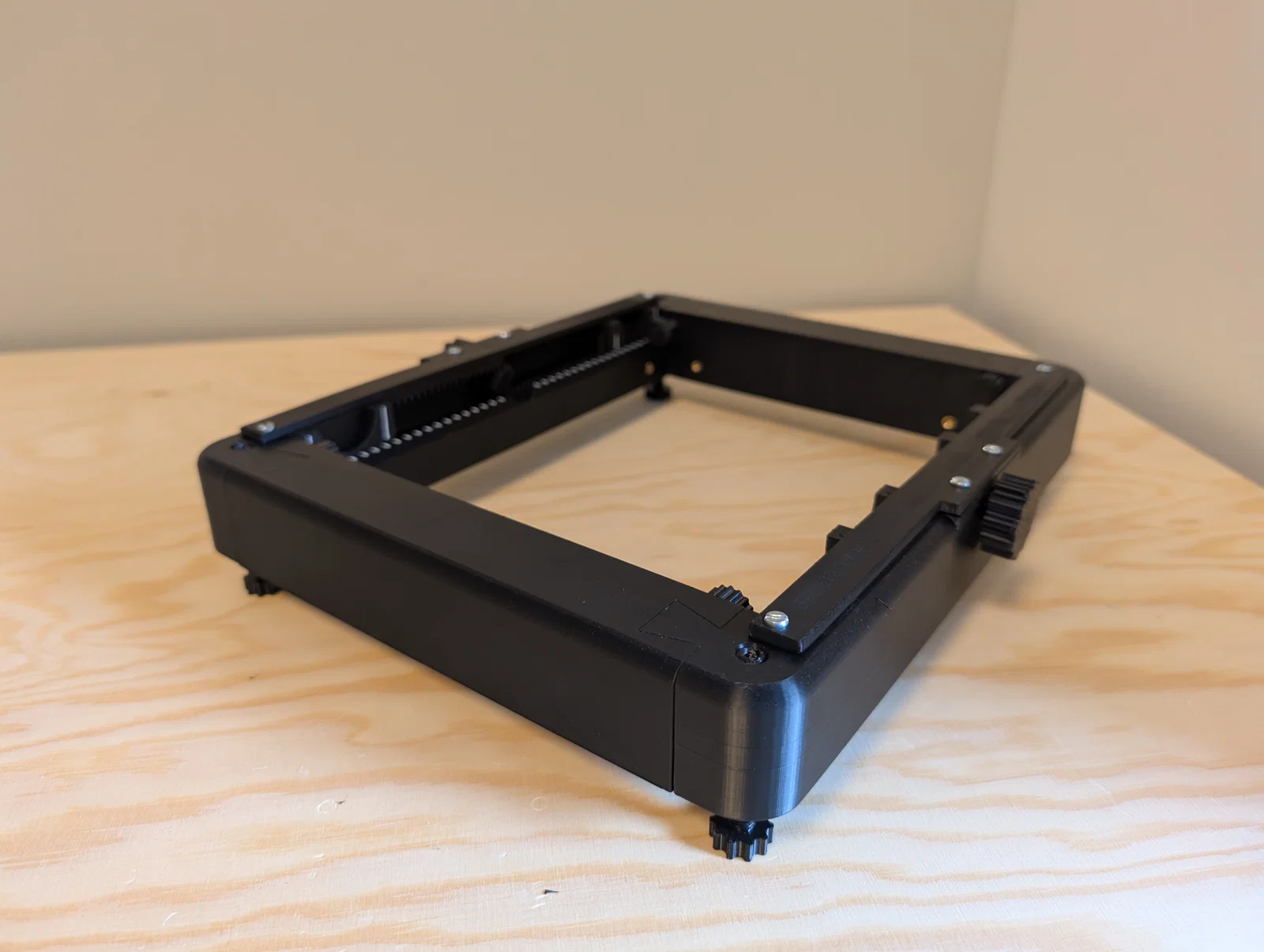

Lắp ráp phần thân

  1. Trượt các mảnh Thân khung ngắn (Short Frame Bodies) vào thân dài. Cần đảm bảo độ khít, không cần dùng quá nhiều lực. Hãy đẩy chúng xuống hết cỡ.

  1. Cố định khung bằng các chốt thân (body bolts). Chốt cần vừa khít, không cần dùng lực quá mạnh. Nếu không trượt vào hết được, có thể bạn chưa đẩy thân khung xuống tận đáy.

Nếu chốt bị lỏng, bạn có thể scale nhẹ trục XY. Nếu đã lắp L-bracket thì chốt này không quá quan trọng, nhưng chúng giúp giữ khung đúng vị trí.

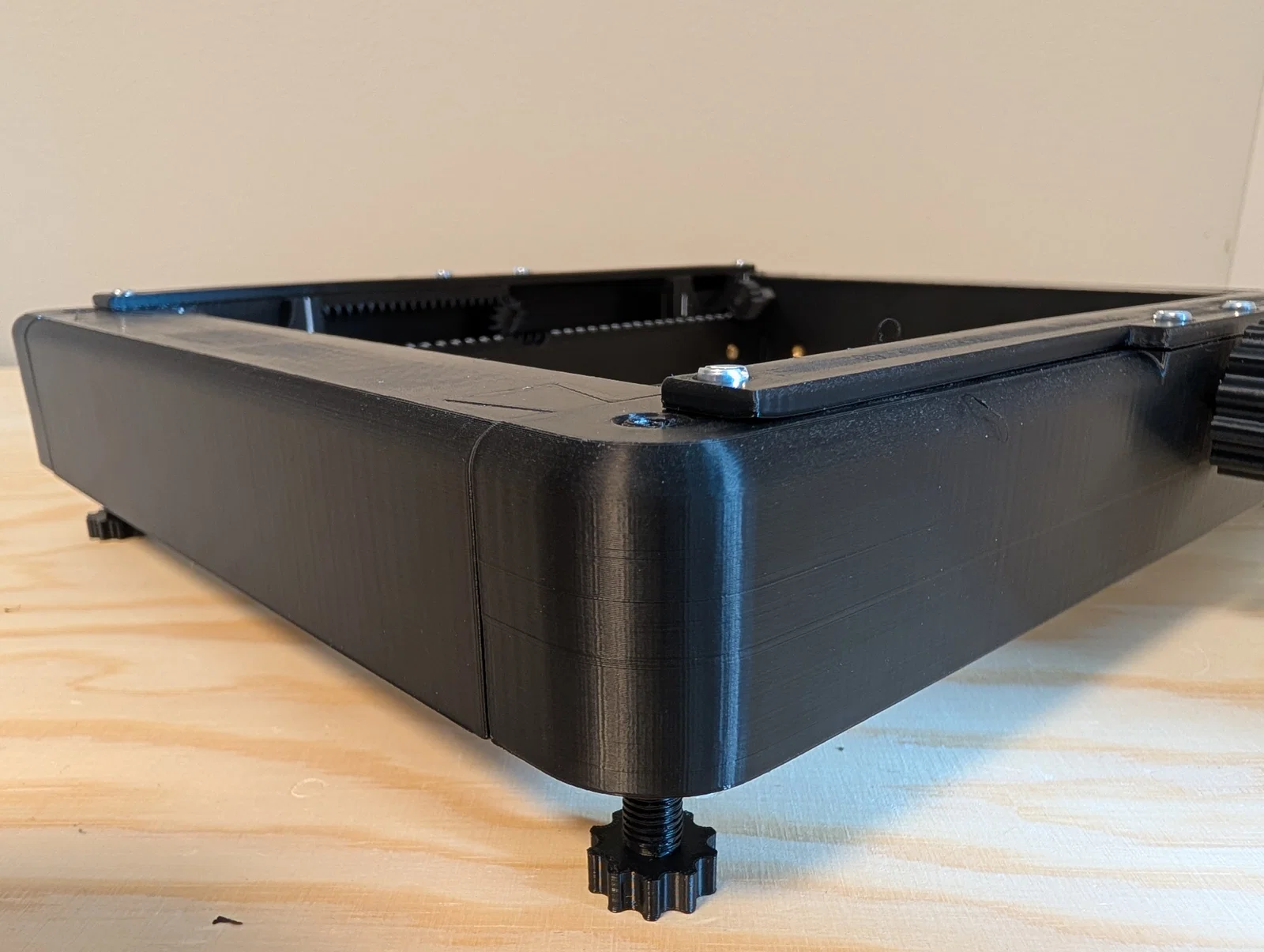

  1. Lắp chân đế bằng cách lật ngược khung và vặn các vít ren dài vào. Bạn có thể cần ấn nhẹ ban đầu để ren bắt đầu ăn khớp. LƯU Ý: Nếu cảm thấy quá chặt, hãy dừng lại và in bộ khác với kích thước scale nhỏ đi một chút. Đừng cố quá kẻo làm gãy ren bên trong. Bạn cũng có thể dùng vít M8 thông thường nếu muốn.

Các chốt có thể tinh chỉnh từ phía trên bằng đầu lục giác 3.5mm.

Chuẩn bị bánh răng (Spur Gear)

Lắp trục vào bánh răng.

Lắp thanh ray (Roller Caddies)

Mỗi cặp vỏ vòng bi có một khớp đuôi én (dove tail) ở dưới và một ở trên. Hãy ghép nối với một thanh ray có khớp ở bên trái, bên kia ở bên phải.

Đặt một thanh ray nghiêng để dễ dàng đưa trục bánh răng vào lỗ.

Đặt thanh ray nằm phẳng và đẩy về phía sau.

Làm tương tự với bên còn lại, đẩy vào hết cỡ phía sau để cân chỉnh hai bên.

Lắp núm điều chỉnh từ ngoài khung vào.

Khóa thanh ray bằng cách siết vít M3. LƯU Ý: Nếu siết quá chặt, bạn sẽ không xoay được bánh răng.

Ngược lại, nếu để lỏng quá, thanh ray sẽ bị trượt khi tải nặng.

Lặp lại quy trình cho bên còn lại.

Lắp L-bracket

Dùng ốc và vòng đệm M3, đảm bảo phần phẳng của L-bracket khớp với đáy khung.

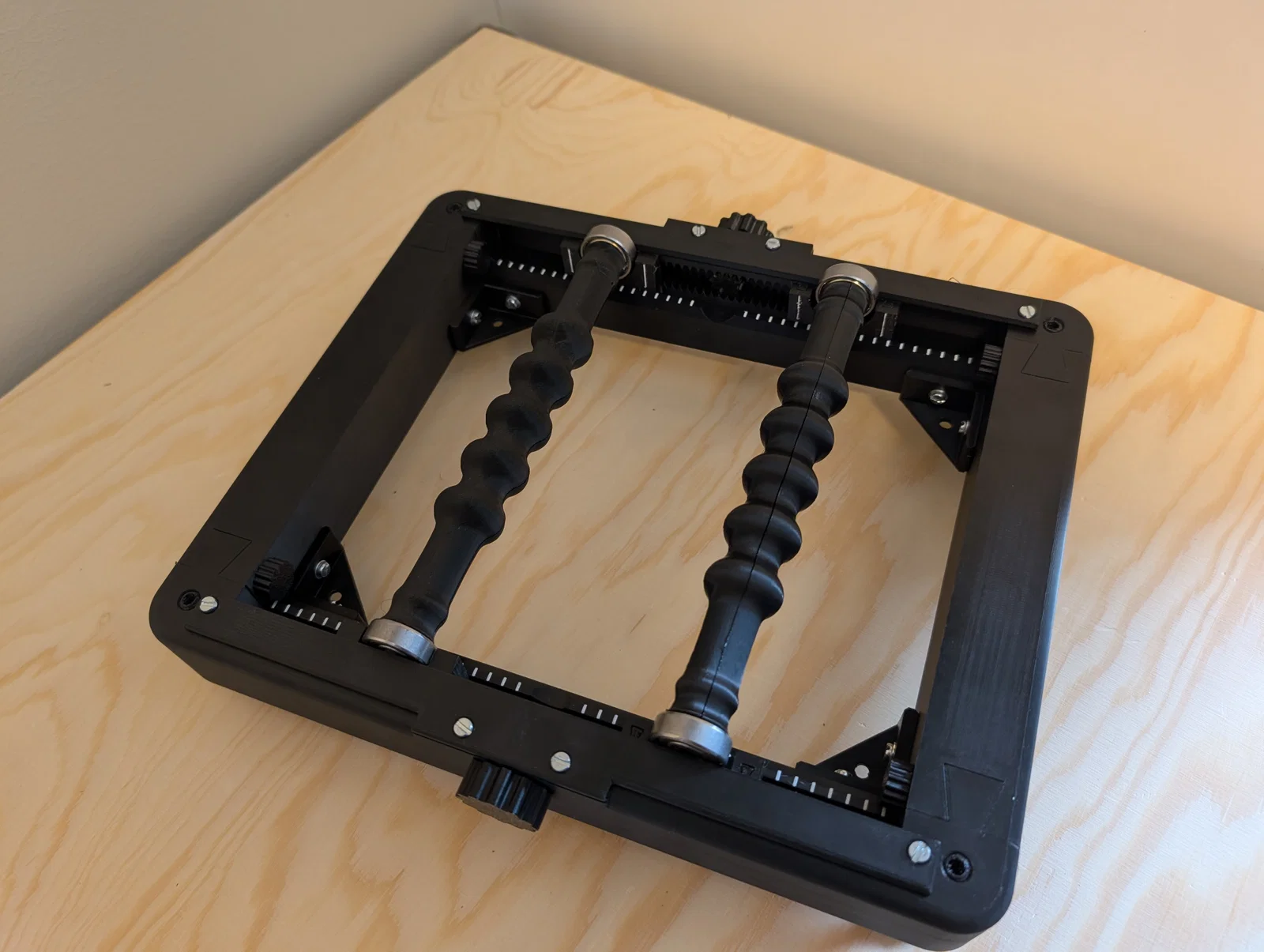

Lắp con lăn

Đặt các miếng hỗ trợ căn chỉnh vào hốc. Các hình chữ nhật có độ vát nhẹ giúp bạn nhận diện chiều in. Đặt mặt tiếp xúc với bàn in vào trong rãnh.

Bôi keo dán sắt vào mặt phẳng của con lăn và kẹp chặt phía còn lại. Trong khi chờ khô, bạn có thể gắn các khớp giữ vòng bi vào đầu mút.

Sau khi keo khô, gắn vòng bi vào đầu mút.

Bây giờ bạn có thể lắp các con lăn vào giá đỡ. Nếu không có nhu cầu in thêm hộp chống ẩm (đang hoàn thiện) để lắp giá đỡ này vào, thì bạn đã hoàn thành rồi đó!
