GEBT - mark one: Con quay chiến đấu tích hợp cơ chế ổn định hồi chuyển

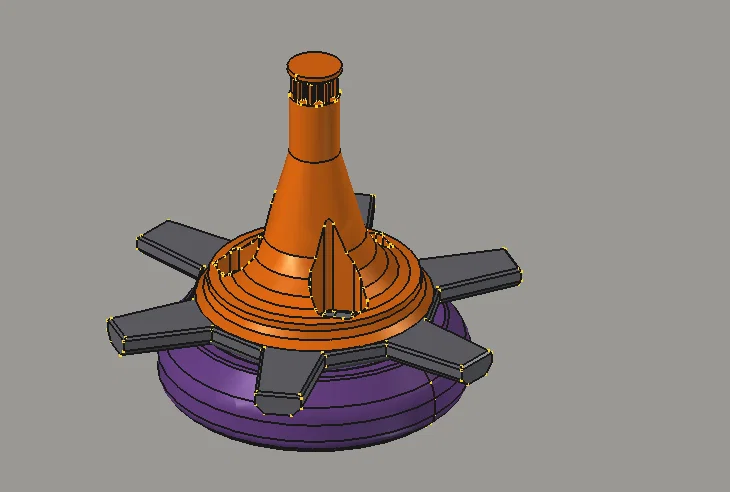

Con quay chiến đấu tích hợp con quay hồi chuyển (Gyroscopically Enhanced Battle Top)

Con quay chiến đấu này bao gồm nhiều linh kiện in 3D.

Phần nửa dưới chứa một bánh đà (flywheel) được kết nối với vỏ ngoài thông qua cơ chế ly hợp (clutch). Cơ chế này cho phép bánh đà quay tự do theo một chiều và khóa lại khi quay theo chiều ngược lại.

Kết quả là khi vỏ ngoài quay cùng tốc độ với bánh đà bên trong, hệ thống sẽ giữ được sự ổn định và có vẻ như đứng yên. Khi vỏ ngoài bị va chạm bởi một con quay khác, vận tốc góc của nó giảm đi, trong khi bánh đà bên trong vẫn duy trì tốc độ quay cao hơn.

Khi vận tốc vỏ ngoài (v_outershell) < vận tốc bánh đà (v_flywheel), năng lượng được truyền từ bánh đà sang vỏ ngoài thông qua ma sát, giúp tăng tốc độ quay của vỏ. Tuy nhiên, việc truyền năng lượng này chỉ là hiệu ứng phụ.

Chức năng chính của bánh đà là cải thiện độ ổn định thông qua hiện tượng tiến động hồi chuyển (gyroscopic precession), từ đó tăng cường khả năng giữ thăng bằng tổng thể cho con quay.

Đặc điểm thiết kế

Tích hợp các chi tiết vi mô (Integrated Microfeatures)

Các tệp 3MF được thiết kế để bạn có thể cắt lớp (slice) trực tiếp mà không cần sửa đổi gì. Nhờ các chi tiết vi mô được tích hợp, phần mềm cắt lớp sẽ tự động áp dụng 100% infill cho bánh đà và các vùng chức năng khác. Dù vậy, bạn vẫn có thể sử dụng cài đặt infill tiêu chuẩn 20–30% cho phần còn lại của mô hình mà không làm giảm hiệu suất.

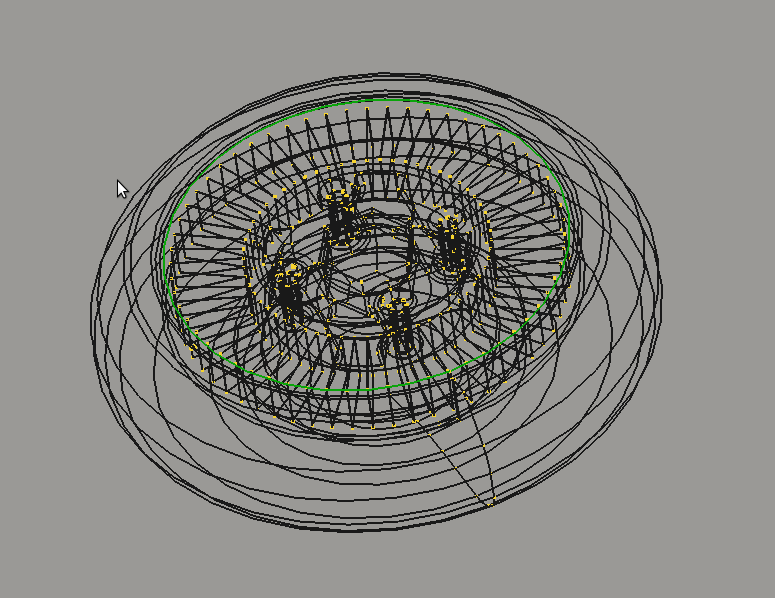

Phần cứng / Ổ bi / Ly hợp

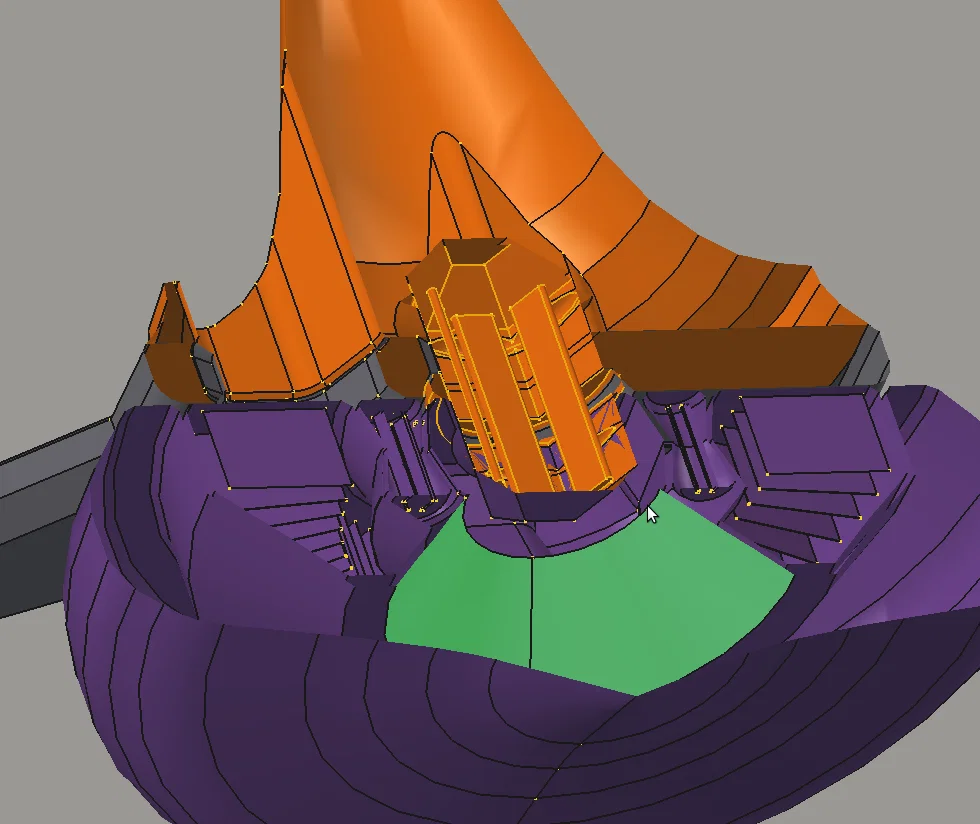

Bộ ly hợp được thiết kế với hình học góc cạnh, cho phép in trực tiếp (print-in-place) dựa trên bề mặt phía dưới mà không cần dùng vật liệu hỗ trợ (support) hay kết cấu dính. Nếu máy in của bạn đã được căn chỉnh chuẩn, phần nhô ra (overhang) sẽ không gây ra vấn đề gì.

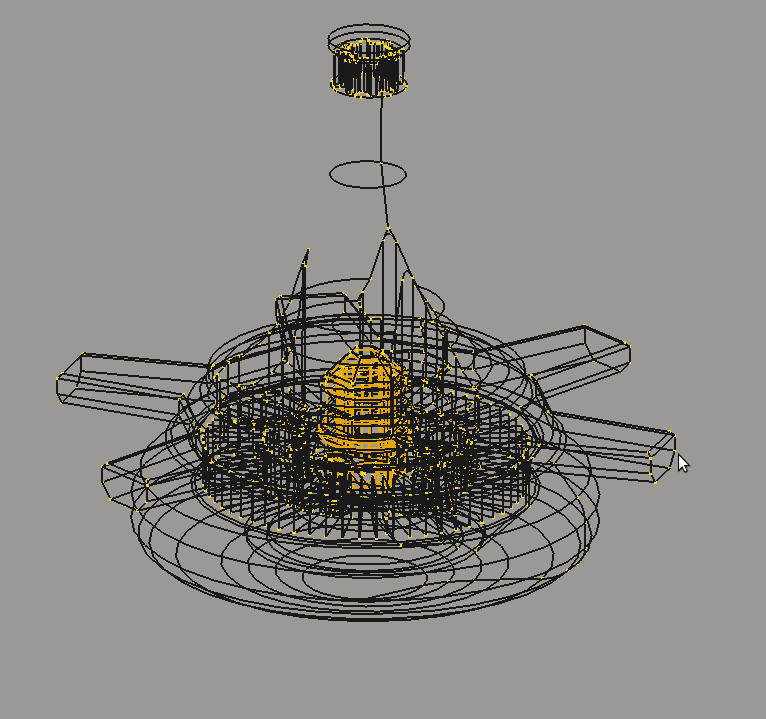

Kết nối / Trục / Cấu trúc bên trong

Phần vỏ dưới, lưỡi tấn công và phần trên được kết nối thông qua hệ thống chốt lục giác kết hợp với kẹp định vị. Không cần dùng ốc vít hay các cơ chế gắn kết tương tự.

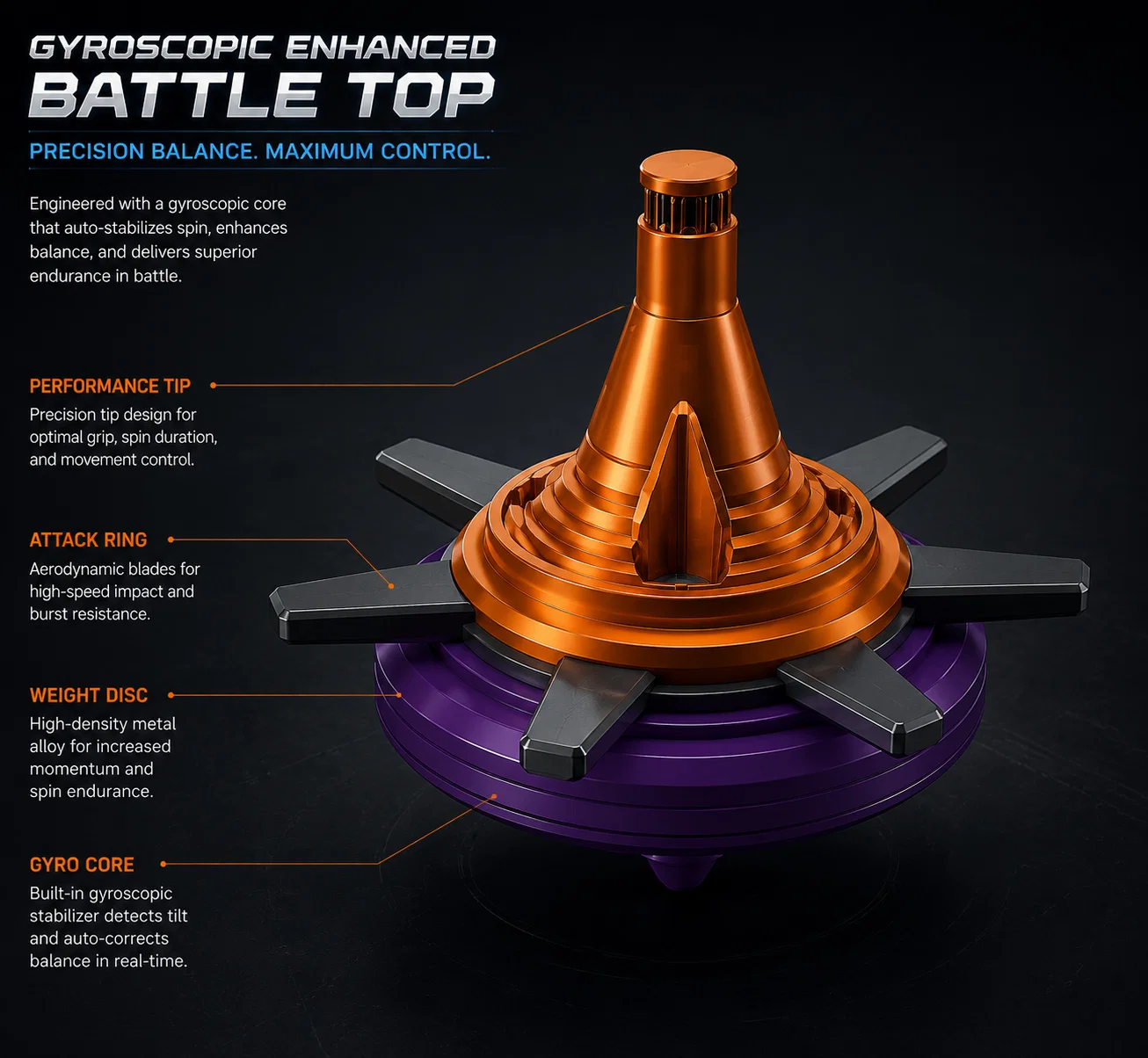

Các bộ phận cần in

Mũi con quay (Performance Tip)

Tương tự như thiết kế STLDenise, phần kết nối với cụm dưới sử dụng chốt lục giác thay vì ốc vít, giúp việc in và lắp ráp dễ dàng hơn. Các khe hở nhỏ đã được thiết kế trên mũi con quay, cho phép bạn quan sát xem bánh đà hồi chuyển bên trong có còn quay khi đang vận hành hay không.

Vòng tấn công (Attack Ring)

Một vòng tấn công nhiều lưỡi đơn giản với các cạnh thẳng để tạo va chạm hiệu quả. Giống như mũi con quay, vòng tấn công này có các lỗ cắt giúp nhìn thấy bánh đà đang quay, đồng thời giảm bớt vật liệu không cần thiết.

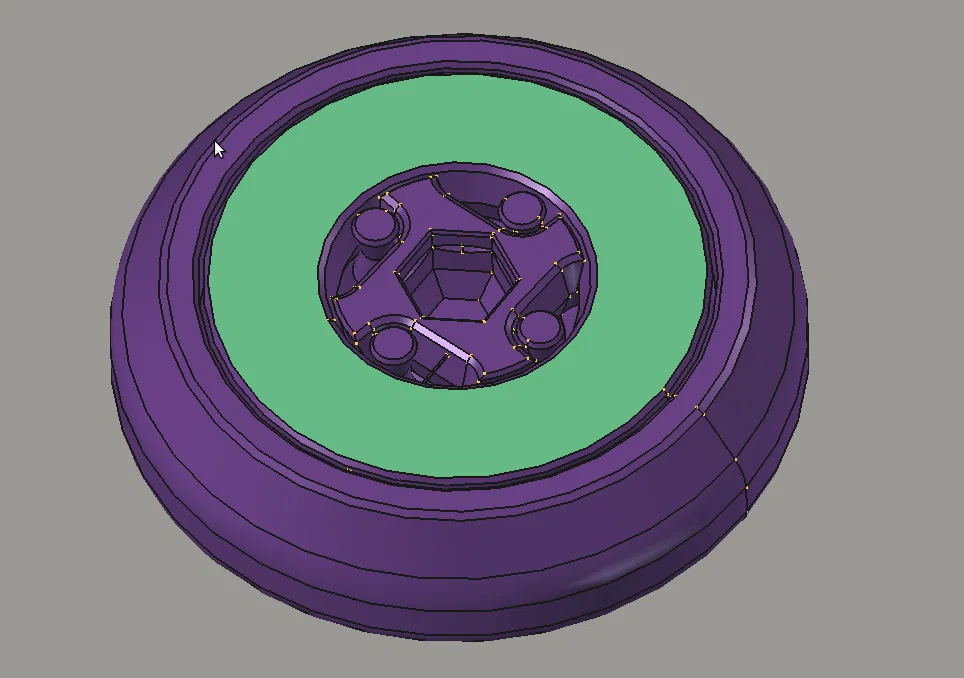

Đĩa trọng lượng & Lõi hồi chuyển

Vỏ ngoài có kích thước tương tự thiết kế STLDenise để đảm bảo khả năng tương thích. Thay vì dùng kết nối ren, các thành phần bên trong được nối bằng trục lục giác. Một bộ ly hợp một chiều tích hợp sẽ liên kết cơ học bánh đà với vỏ ngoài, cho phép truyền lực xoắn chỉ khi bánh đà quay nhanh hơn vỏ.

Trục kết nối / Chốt (Tách rời hoặc Nguyên khối)

Một trục kết nối lục giác đơn giản có độ đàn hồi giúp gắn kết chặt chẽ tất cả các thành phần chính. Trong quá trình lắp ráp, bạn chỉ cần ấn nó vào lỗ lục giác trên đĩa trọng lượng, xuyên qua vòng tấn công và cuối cùng khóa vào mũi con quay, tạo ra một khối lắp ráp cứng cáp, chính xác mà không cần ren ốc.

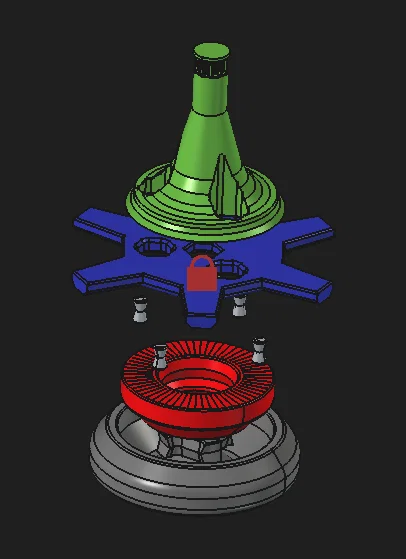

Lắp ráp

Việc lắp ráp khá đơn giản:

1. In tất cả các bộ phận. Đảm bảo bánh đà quay tự do. Thêm mỡ bôi trơn hoặc dầu vào bộ ly hợp/ổ bi.
2. Lắp chốt vào phần dưới.
3. Đặt lưỡi tấn công lên chốt với vòng hướng xuống dưới.
4. Đặt phần đỉnh lên trên cụm vừa lắp.
5. Ấn chặt tất cả các bộ phận lại với nhau cho đến khi mọi thứ được cố định.

Khái niệm ổn định hồi chuyển

Thiết kế này khám phá ý tưởng cải thiện độ ổn định của con quay bằng cách tích hợp một bánh đà quay độc lập bên trong.

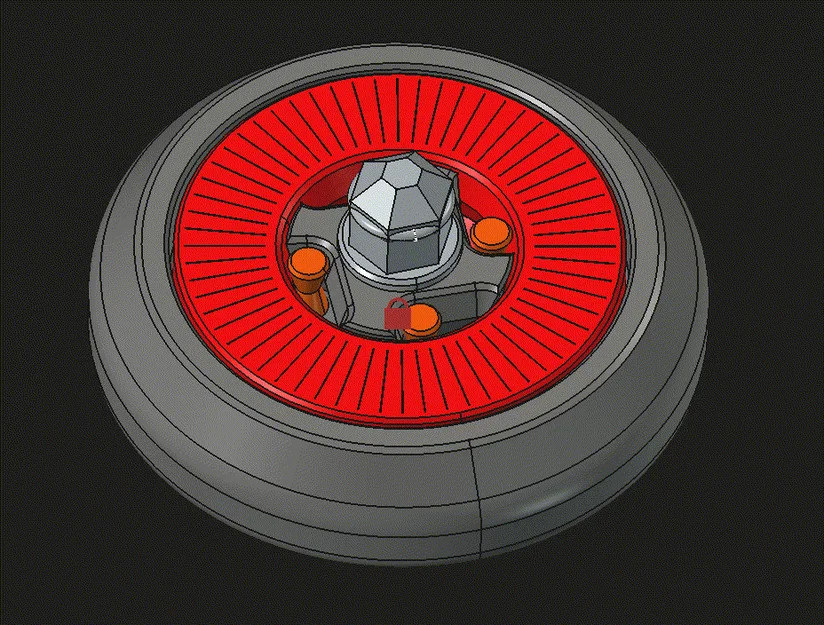

Vòng trong màu đỏ được gắn trên vòng bi côn và được dẫn động bởi cơ chế ly hợp tích hợp. Sau khi được tăng tốc, bánh đà quay độc lập với vỏ ngoài trong khi vẫn duy trì động lượng góc riêng của nó.

Nguyên lý hoạt động

Một khối lượng đang quay sẽ chống lại sự thay đổi trục quay do các nguyên lý của động lượng góc. Khi vỏ ngoài bị tác động, bánh đà bên trong có xu hướng duy trì hướng quay ban đầu. Thông qua cụm ổ bi, điều này tạo ra lực mô-men xoắn ngược chiều, giúp giảm thiểu hiện tượng nghiêng đột ngột hoặc mất ổn định.

Hiệu ứng này dựa trên các nguyên lý hồi chuyển được sử dụng trong:

• Bánh đà phản lực trên vệ tinh
• Thiết bị hồi chuyển trên máy bay
• Hệ thống ổn định trên tàu biển và máy ảnh

Mục tiêu không phải là làm cho con quay miễn nhiễm với va chạm, mà là giảm năng lượng truyền vào gây lắc lư hoặc mất ổn định.

Cân nhắc thiết kế

Hiệu quả của hệ thống phụ thuộc vào:

• Khối lượng bánh đà
• Đường kính bánh đà
• Tốc độ quay (RPM)
• Ma sát ổ bi
• Sự phân bổ khối lượng tổng thể

Đường kính lớn hơn và mô-men quán tính cao hơn thường mang lại độ ổn định tốt hơn so với việc chỉ tăng tốc độ quay.

Tình trạng dự án

Đây là dự án concept thử nghiệm nhằm khám phá hiệu quả thực tế của bộ ổn định hồi chuyển bên trong con quay. Mục tiêu là xem xét cách bánh đà tự quay ảnh hưởng đến độ ổn định, khả năng chịu va chạm và hiệu suất tổng thể so với thiết kế truyền thống. Do không còn máy in 3D, tác giả chưa thể thử nghiệm in thực tế.
