Nắp che lỗ thông gió phòng tắm 200x200mm

Tổng quan

Bạn có một lỗ thông gió hút quá nhiều khí? Tôi có giải pháp cho bạn đây!

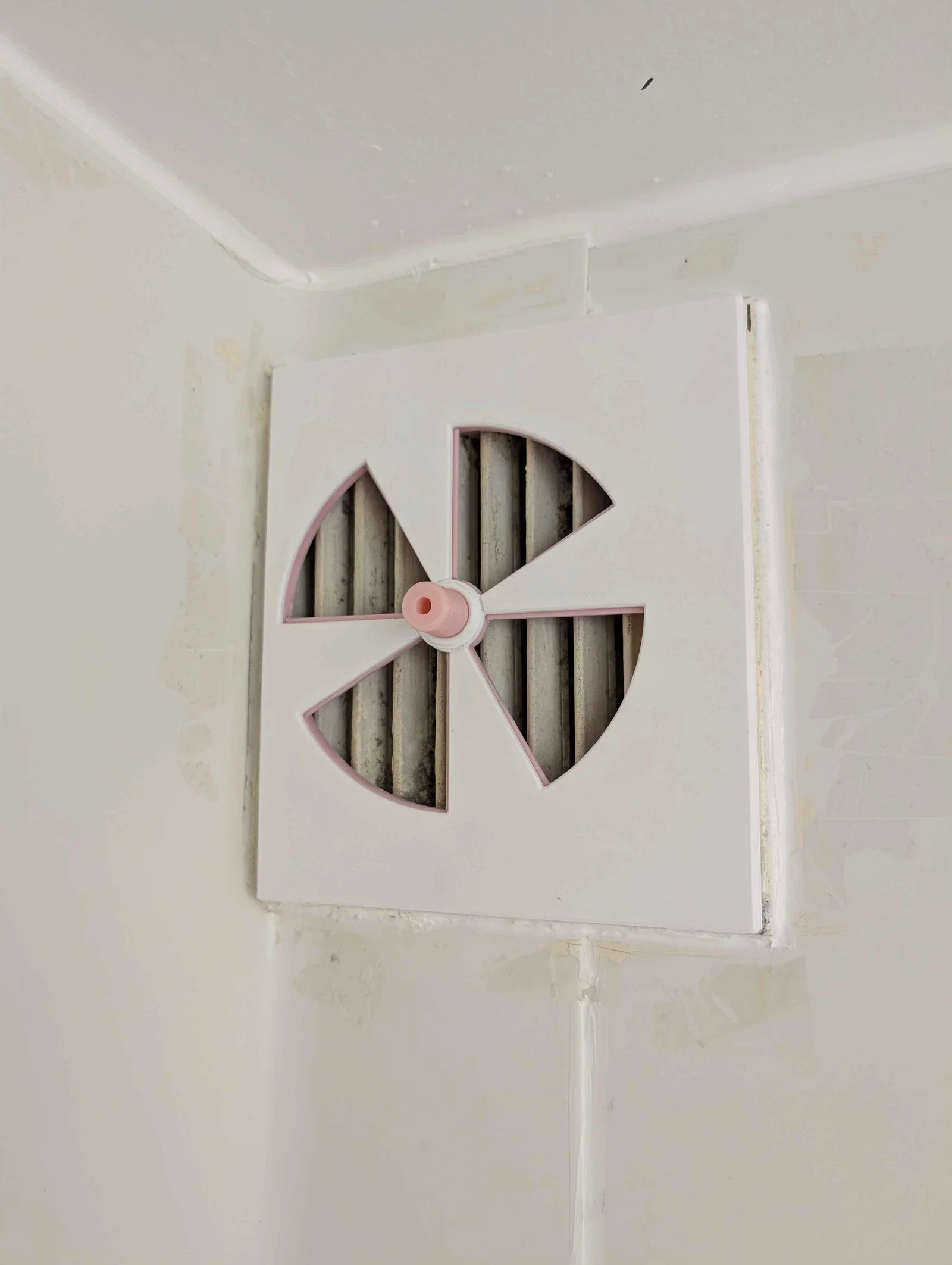

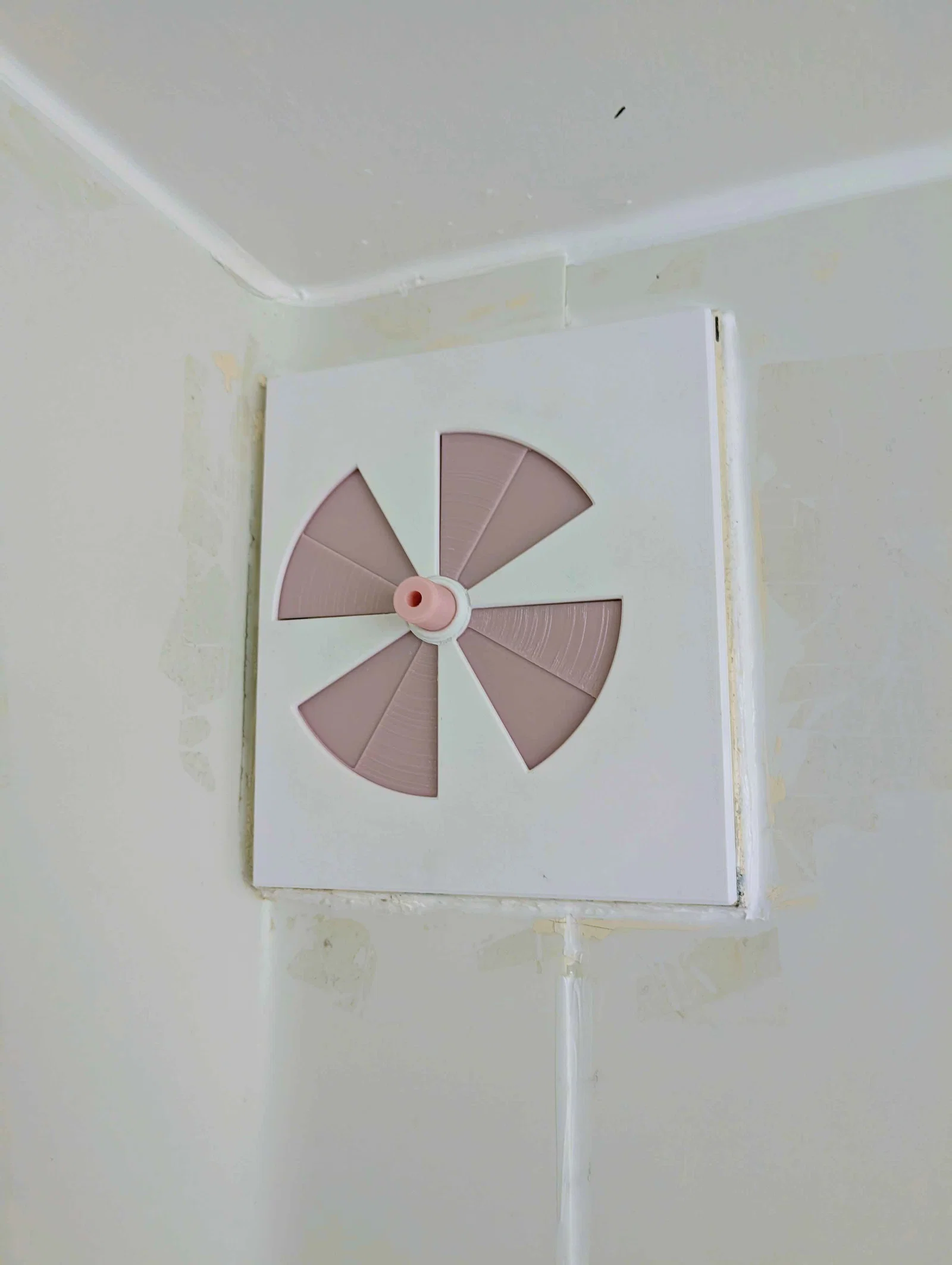

Nắp thông gió này có thể mở rộng đến 2/3 vòng tròn nhờ vào các tấm 'cánh quạt' (tên gọi trong file là 'fans', nhưng nghĩ lại thì gọi là 'chớp' sẽ chính xác hơn), hai mảnh vỏ ngoài, một núm xoay và một vòng trang trí để hoàn thiện thiết kế.

Có hai tùy chọn vỏ ngoài: một loại 200x200mm và một loại 200x140mm - lỗ thông gió trong phòng tắm của tôi bị lệch và không đủ chiều rộng nên tôi đã phải lược bỏ một phần vỏ để cho vừa. Bạn hãy dùng phiên bản phù hợp với nhu cầu của mình, hoặc tải bản 200mm về rồi cắt nhỏ trong phần mềm slicer.

Thiết lập in khuyến nghị

Bạn có thể in với bất kỳ cài đặt nào tùy ý, nhưng tôi khuyên nên để ít nhất 3 tường (walls) để đảm bảo độ chắc chắn dọc theo trục vít. Bạn sẽ cần dùng hỗ trợ (supports) cho phần trung tâm của vỏ ngoài, nên in mặt phẳng xuống dưới (với khoang chứa các 'cánh quạt' hướng lên trên).

Tôi thích dùng kiểu điền 'archimedean cords' cho bề mặt trên và dưới của các cánh quạt vì theo logic của tôi, chúng sẽ di chuyển trơn tru hơn khi ma sát với nhau.

Lắp ráp

Bạn cần in mỗi file STL một cái và cố định bằng một ốc vít m3x16mm. Cần ít nhất một đai ốc (nut) m3, tuy nhiên tôi khuyên dùng hai cái để tránh bị lỏng theo thời gian.

Thứ tự lắp ráp như sau:

1. Đặt phần Vỏ (Housing) úp xuống bàn.
2. Đặt cánh quạt phía trước vào sao cho các chốt khóa hướng xuống dưới, căn chỉnh các chốt giới hạn xoay khớp với rãnh trên vỏ.
3. Đặt cánh quạt phía sau vào sao cho các chốt giới hạn xoay hướng xuống dưới để khớp với các vị trí cắt trên cánh quạt trước.
4. Căn chỉnh Miếng đệm phía sau (Rear Spacer) với các khía trên vỏ, đảm bảo các phần cắt khớp với chốt trên cánh quạt sau.
5. Đưa ốc vít m3x16mm xuyên qua núm vặn (Knob).
6. Giữ chặt bộ vỏ và cánh quạt rồi lật ngược lại. Đặt Miếng đệm núm xoay (Knob Spacer) vào giữa rồi căn chỉnh núm vặn với vít để nhấn chúng lại với nhau.
7. Dùng lục giác vặn ốc m3 để kéo đai ốc vào Miếng đệm phía sau. Đừng nhấn đai ốc vào trước vì dễ bị lệch; việc vặn vít để kéo đai ốc vào sẽ đảm bảo độ thẳng hàng.
8. Điều chỉnh độ chặt của vít cho đến khi bộ lắp ráp vừa khít nhưng các cánh quạt vẫn xoay được thoải mái.
9. (tùy chọn - khuyến nghị) thêm một đai ốc thứ hai và siết chặt vào đai ốc đầu tiên để khóa cố định.
10. (tùy chọn - nếu bạn cầu kỳ như tôi) thêm một giọt keo siêu dính hoặc Loctite để đảm bảo đai ốc thứ hai không bao giờ bị tuột.
11. Dán băng dính hai mặt vào rãnh quanh viền phía sau của vỏ.
12. Nhấn chặt nắp vào lỗ thông gió phòng tắm của bạn.
13. Xong xuôi!

Bản quyền/Chia sẻ/Sử dụng thương mại

Tôi tin vào việc sử dụng cá nhân tự do và công bằng. Nếu bạn muốn chỉnh sửa, cứ thoải mái - thiết kế hiện tại trông khá đơn giản. Nếu bạn muốn in một chiếc để tặng bạn bè và tính phí công sức lẫn nhựa, thì cứ thoải mái, nhưng nhớ đăng ảnh thành quả nhé. Đối với sản xuất quy mô lớn hoặc bán hàng loạt, vui lòng liên hệ trước với tôi. Khả năng cao là tôi sẽ đồng ý thôi, trừ khi bạn định bán với giá quá cắt cổ.
