Vỏ bảo vệ 3D cho ESP32-C3 Supermini kèm nắp đậy

Vỏ bảo vệ cho ESP32-C3 Supermini

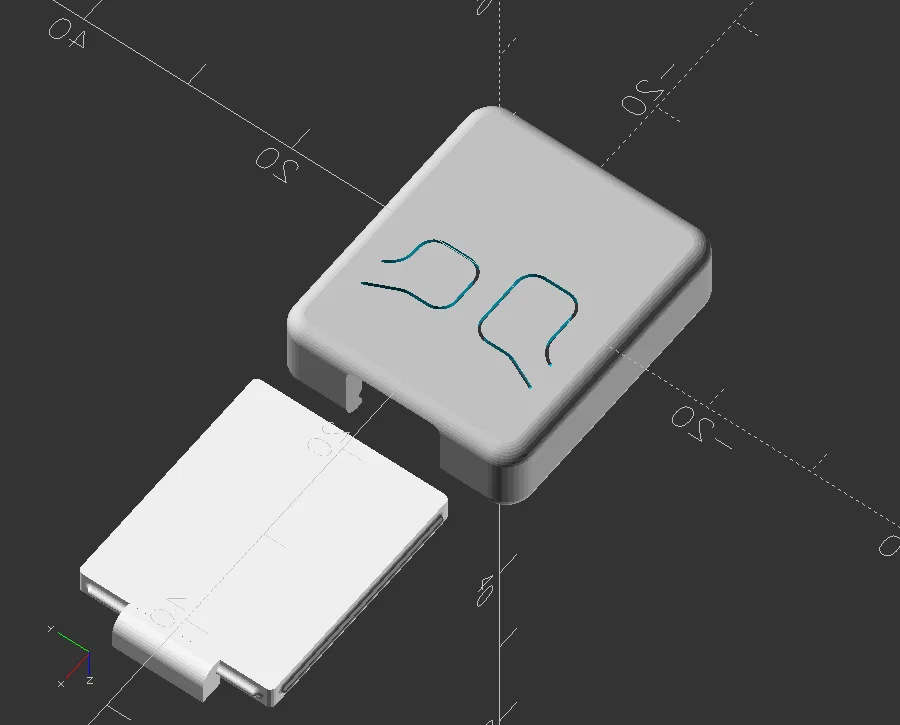

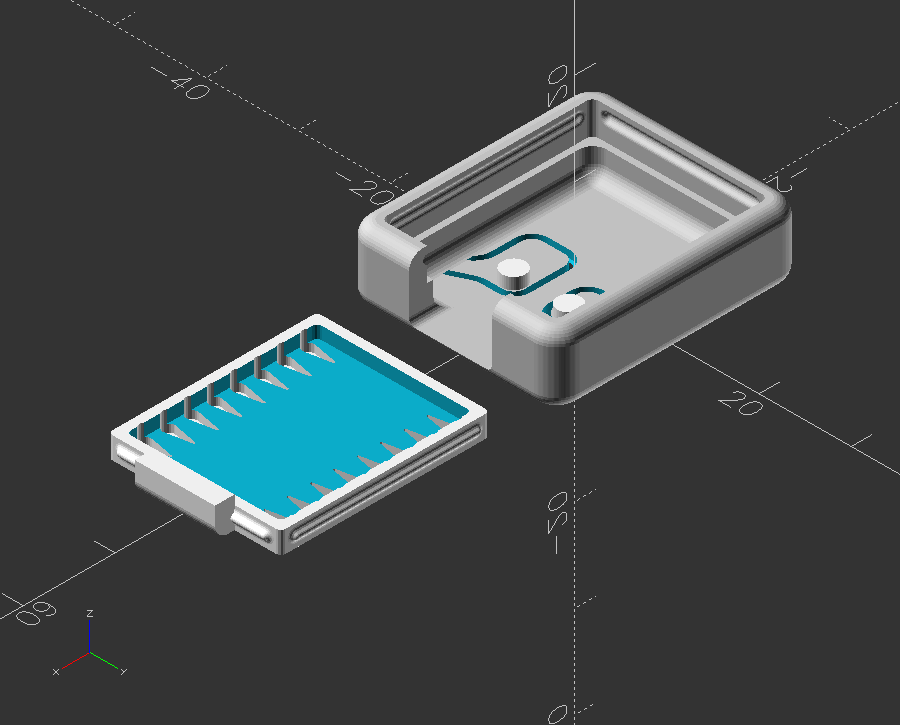

Nếu anh em đang sử dụng dòng board mạch nhỏ gọn ESP32-C3 Supermini cho các dự án DIY hoặc IoT, thì chắc chắn sẽ cần một chiếc vỏ bảo vệ xịn xò để giữ cho bo mạch không bị chạm chập hay hỏng hóc trong quá trình làm việc. Đây là thiết kế vỏ case tối ưu, được in 3D riêng cho dòng Supermini, giúp cố định board một cách chắc chắn và gọn gàng hơn bao giờ hết. Thiết kế này bao gồm cả phần nắp đậy, giúp bảo vệ linh kiện bên trong khỏi bụi bẩn và các tác động ngoại lực không mong muốn.

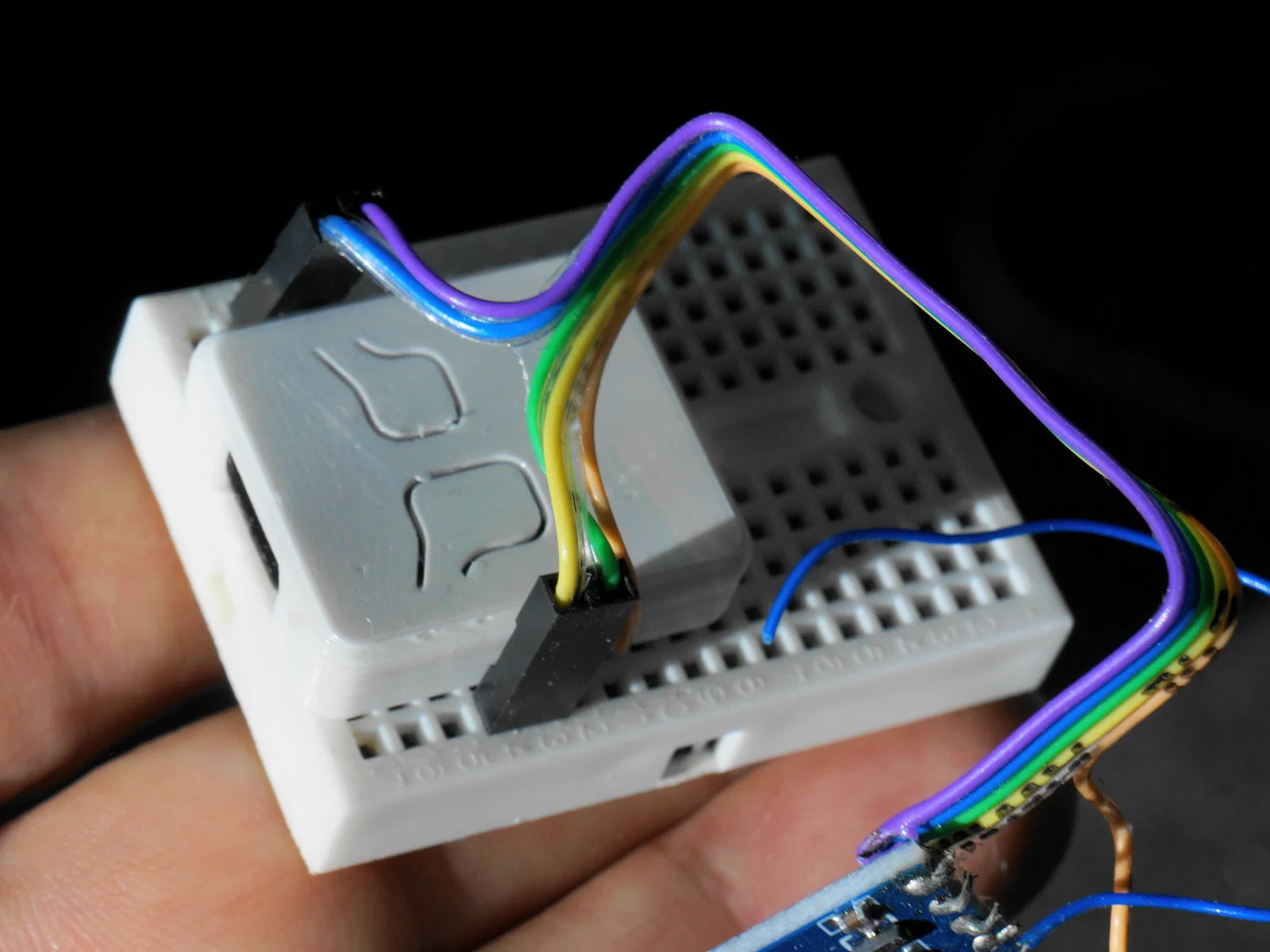

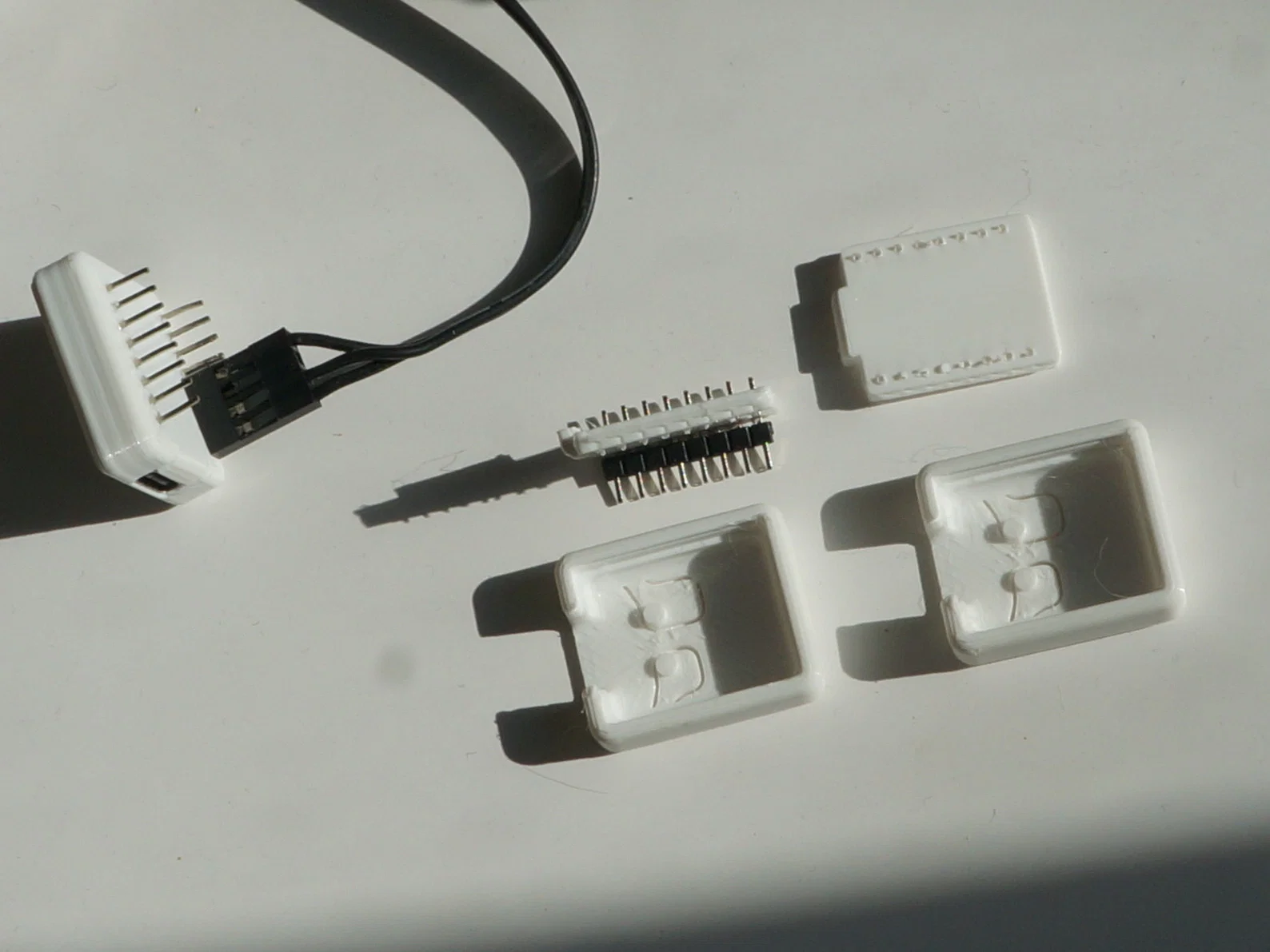

Điểm hay nhất của mẫu case này là sự đơn giản nhưng rất tiện dụng. Nó được thiết kế để anh em có thể dễ dàng cắm vào breadboard mà vẫn giữ được sự tinh tế, không làm chiếm quá nhiều diện tích. Phần nắp được khớp nối vừa vặn với thân vỏ, giúp việc lắp ráp trở nên cực kỳ nhanh chóng mà không cần dùng đến ốc vít hay keo dán phức tạp. Khi anh em cần thay đổi dây cắm hay lập trình lại, chỉ cần tháo nắp ra là xong, rất tiện cho anh em nào hay làm dự án thử nghiệm liên tục.

Để đảm bảo quá trình in 3D diễn ra suôn sẻ và đạt kết quả tốt nhất, anh em nên lưu ý một số điểm sau:

• Chất liệu: Nên sử dụng nhựa PLA hoặc PETG để có độ bền và chi tiết sắc nét nhất.
• Độ dày lớp (Layer Height): Nên để từ 0.16mm đến 0.2mm để các khớp nối của nắp đậy được khớp chính xác, không bị kẹt.
• Độ phủ (Infill): Chỉ cần 15-20% là quá đủ, giúp tiết kiệm nhựa mà vẫn đảm bảo độ cứng cáp cho lớp vỏ.
• Hỗ trợ (Support): Kiểm tra kỹ trên phần mềm cắt lớp (slicer), thông thường thiết kế này in khá tốt mà không cần nhiều hỗ trợ, giúp bề mặt sau khi in sẽ mịn màng hơn.
• Tiện ích: Thiết kế này giúp anh em đi dây gọn gàng, tránh tình trạng tuột dây khi đang test mạch trên breadboard.
• Lưu ý: Hãy đảm bảo bàn in được cân chỉnh tốt để phần rãnh khớp nối của nắp đậy không bị dính vào thân, giúp việc đóng mở dễ dàng hơn.

Nhìn chung, đây là một phụ kiện in 3D nhỏ nhưng cực kỳ cần thiết cho anh em đam mê điện tử. Nó không chỉ làm cho các dự án của anh em trông chuyên nghiệp hơn mà còn giúp bảo vệ bo mạch ESP32-C3 bền bỉ hơn qua thời gian sử dụng.
