Bệ dịch chuyển một trục cho kính hiển vi confocal

Mô hình này là một thiết lập mà tôi đang sử dụng để kiểm soát chính xác chuyển động của một buồng tương đối với một buồng cố định trong 1 trục. Thiết lập này có thể đi dưới kính hiển vi huỳnh quang và được lắp ráp với rất ít đầu tư.

Có một khả năng rất nhỏ rằng bạn sẽ cần mô hình của tôi như nó đang có. Điều có khả năng nhất là bạn sẽ được truyền cảm hứng từ mô hình này để tạo ra của riêng bạn. Tôi đã thiết kế thiết lập này theo một số tiêu chí quan trọng mà tôi đã có:

• Tôi cần một giá đỡ trượt tùy chỉnh cho kính hiển vi huỳnh quang
• Tôi có một thiết lập yêu cầu một buồng cố định nơi tôi có mẫu vật mà tôi quan tâm và một buồng di chuyển phải kín nước
• Buồng cố định phải đủ lớn để chứa một cây con đang phát triển
• Buồng di chuyển nên rất ổn định và chỉ di chuyển trong 1 trục.
• Tôi đang sử dụng một số thiết bị mao dẫn phải đi từ buồng di chuyển vào buồng cố định. Những lỗ nhỏ ở đáy buồng là để mục đích đó. Vì lực căng bề mặt, tôi không thấy bất kỳ rò rỉ nào từ những lỗ này.

Hãy nói rằng đây là những điểm chính.

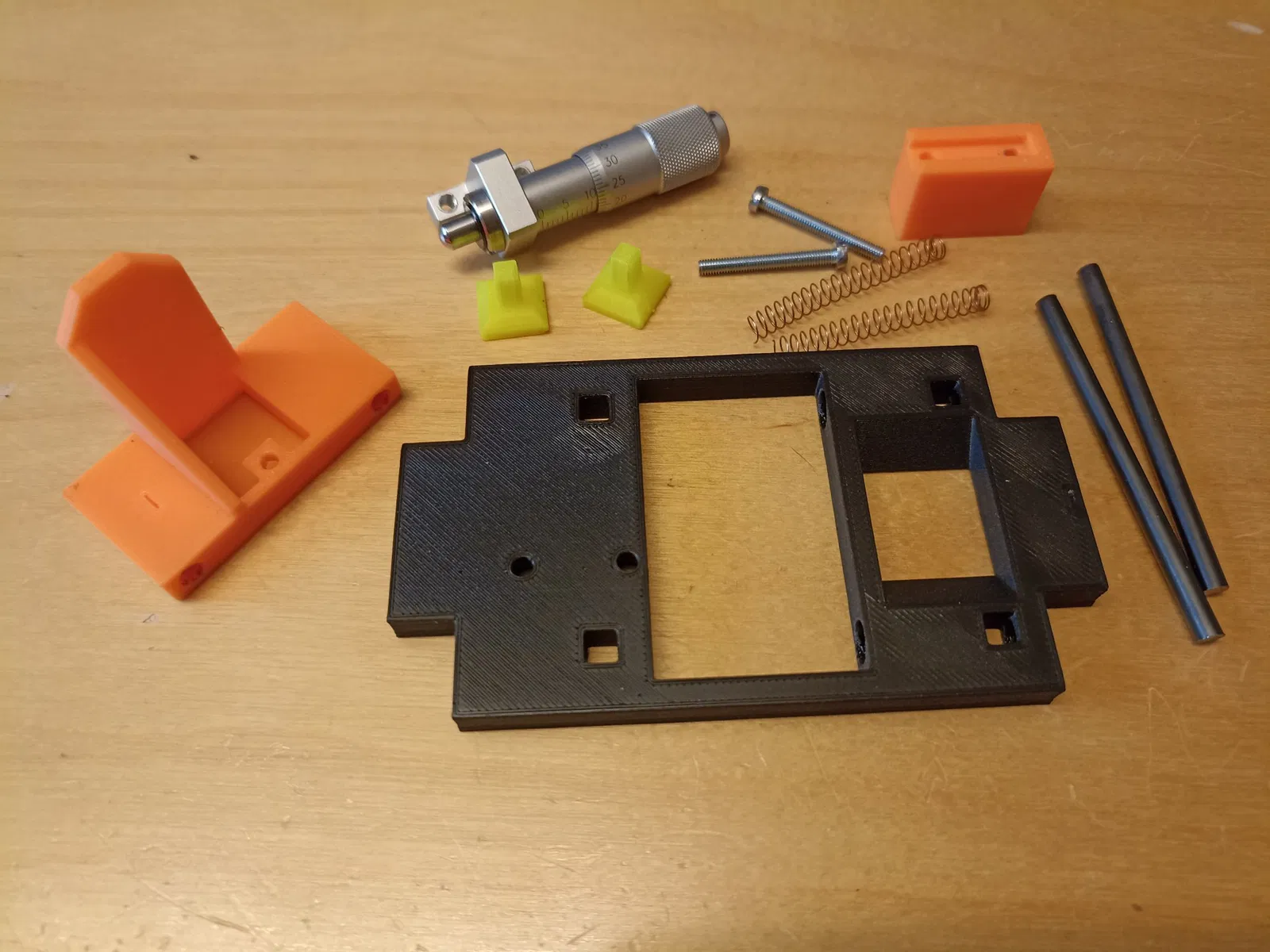

Ngoài việc in 3D các bộ phận, bạn sẽ cần hai thanh trục trơn 4mm dài khoảng 65mm, hai vít M3, hai lò xo đẩy ~5mm, một kính phủ, một ít silicon VÀ phần quan trọng: một vít micrometric. Đối với phần cuối cùng này, tôi đã có một giá Z rẻ tiền mua từ Optics Focus mà tôi đã tháo ra để lấy nó.

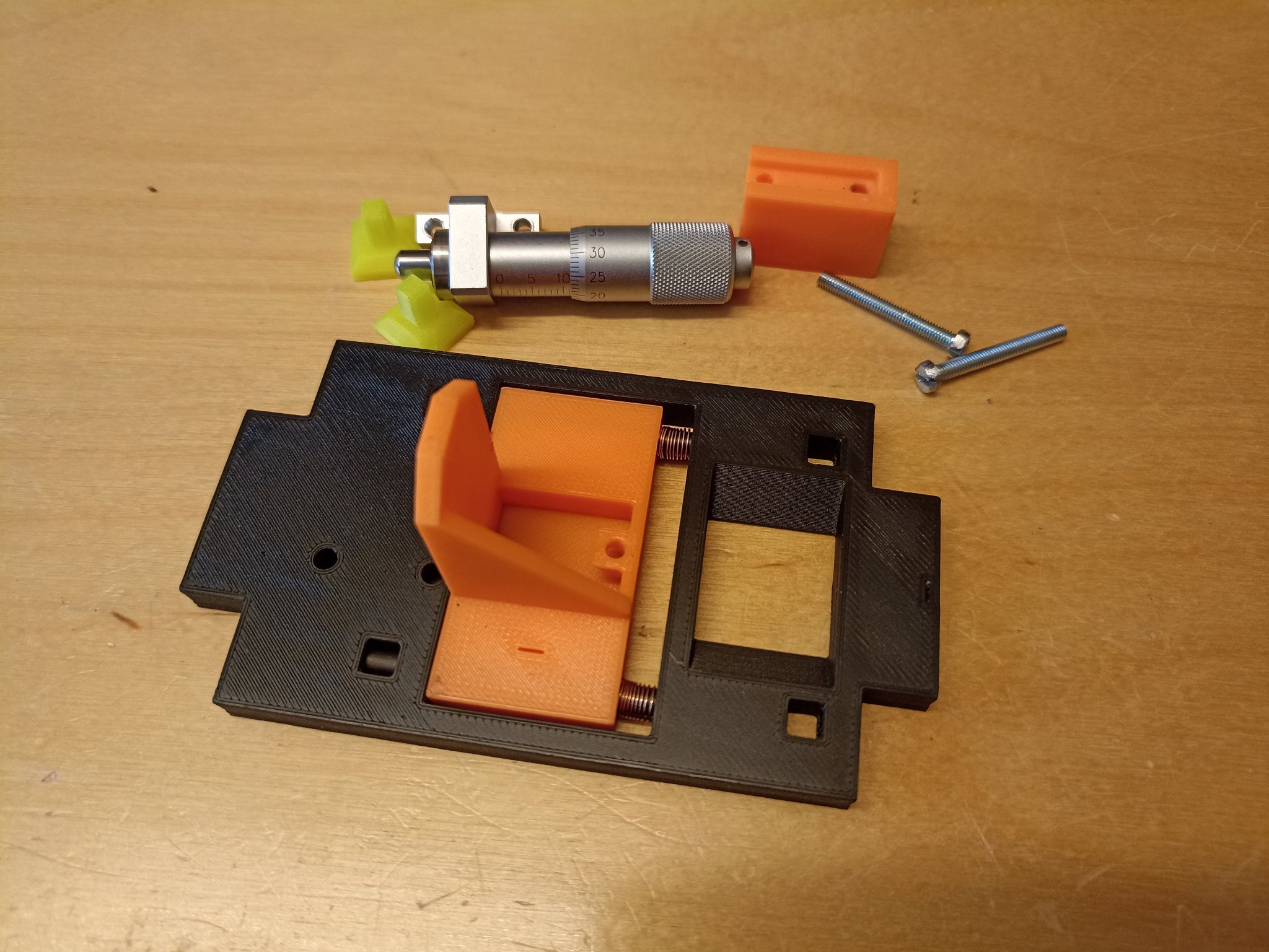

Như được thể hiện trong bức tranh, các thanh đi qua thân chính > lò xo > buồng di chuyển và lại gắn vào thân chính. Bằng cách lắp ráp cả hai thanh theo cách này, bạn sẽ có một buồng di chuyển chỉ có thể di chuyển theo một hướng.

Các bộ phận khóa là để giữ các thanh ở vị trí cố định khi đã lắp đặt. Nhưng chúng cũng có thể được gỡ bỏ trong trường hợp bạn làm hỏng hoặc muốn thay thế một cái gì đó từ thiết lập.

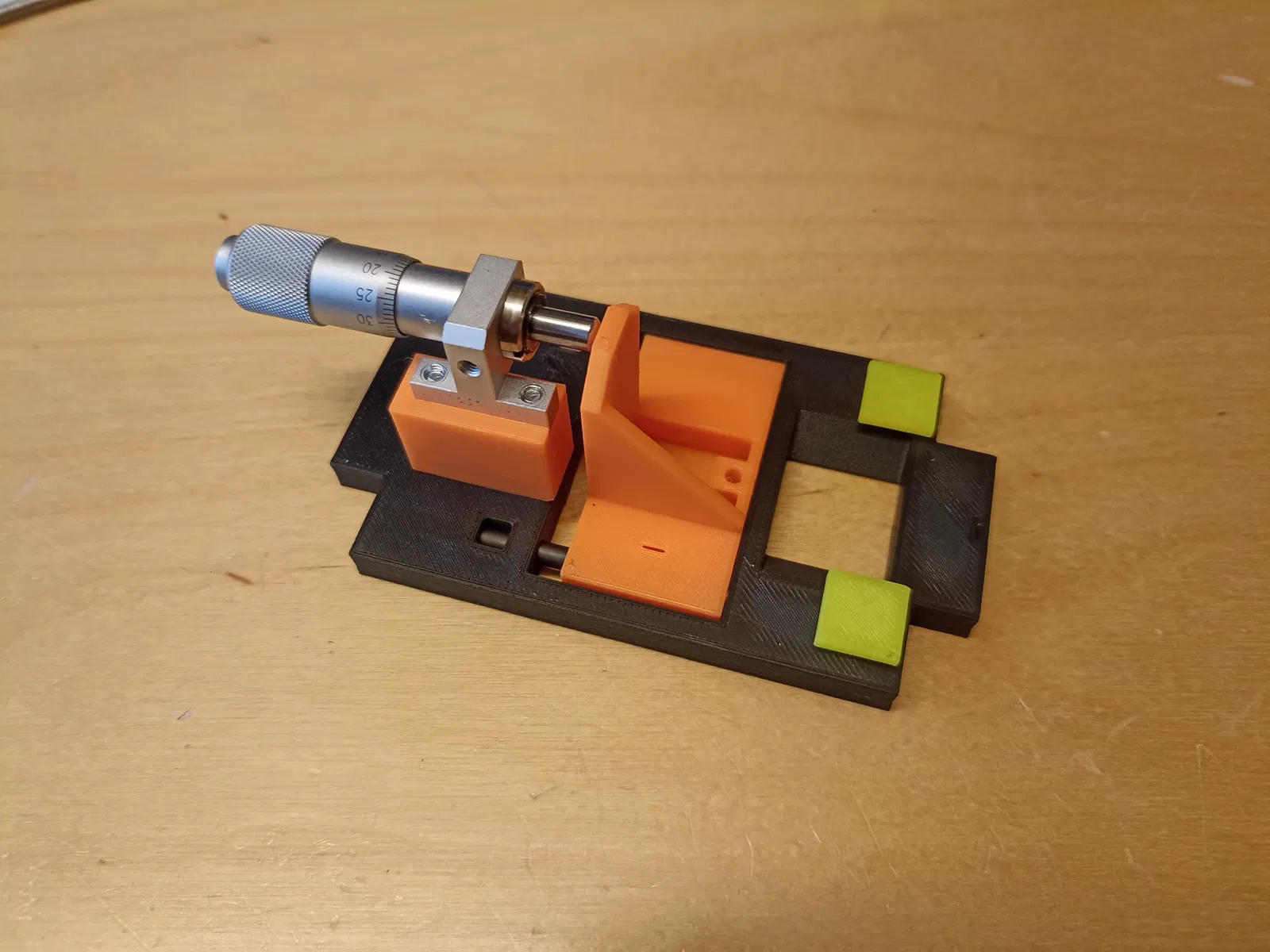

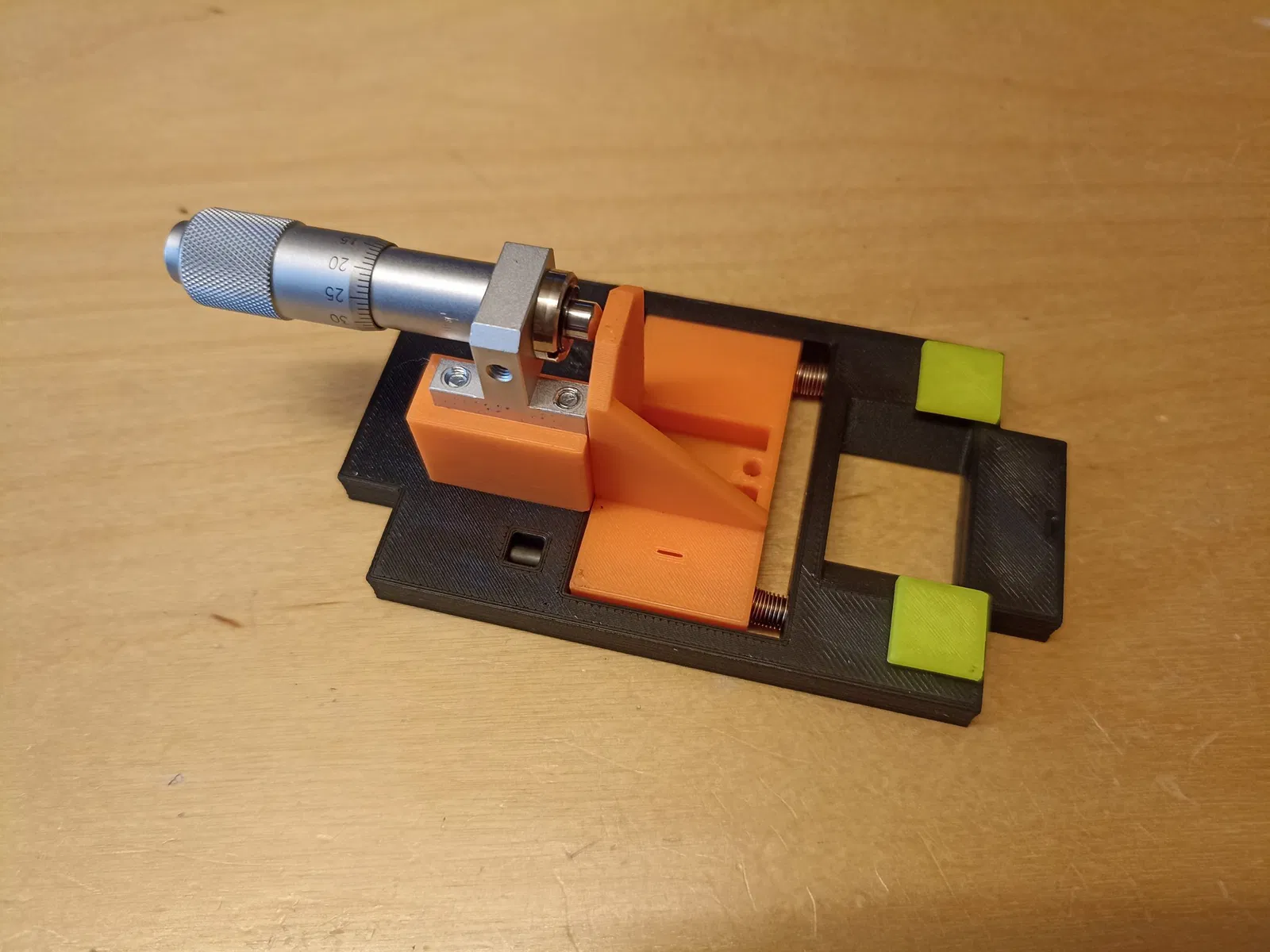

Cuối cùng, do vấn đề không gian, tôi đã phải nâng cao mức vít micrometric để nó không va chạm vào giá đỡ.

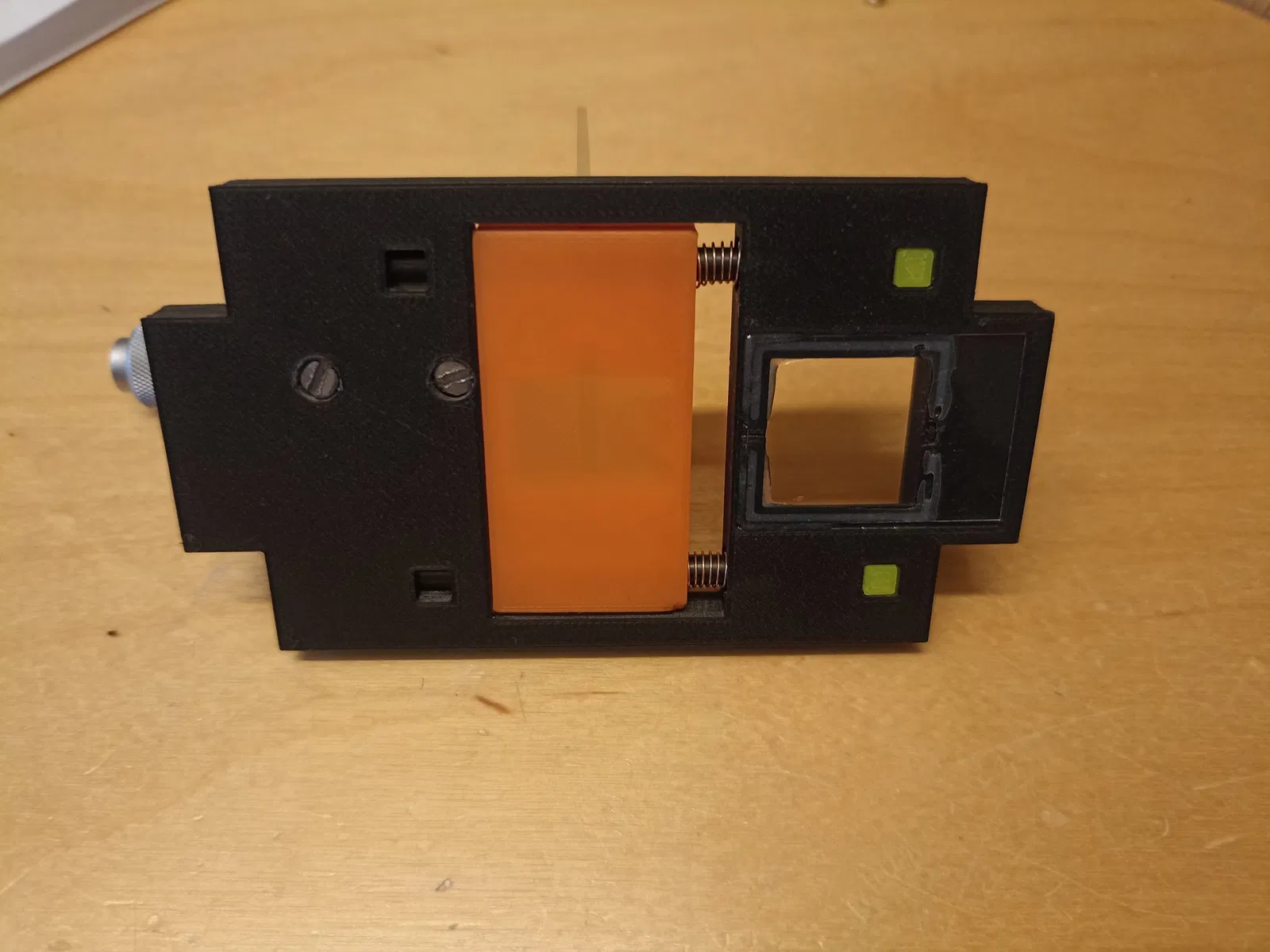

Đặt kính phủ vào vị trí và Voilà.

Một lần nữa, rất khó xảy ra rằng bạn sẽ sử dụng thiết kế như nó đang có nhưng nó có thể cho bạn những ý tưởng cho mô hình của bạn!
