Dụng cụ tháo lắp Bottom Bracket e*thirteen PF30

Tác giả SL_2254411

Lượt tải
1
Lượt coi
18
Tải về· 1 file · 154 KB· 154 KB

File 1 154 KB

  • E-13_Bottom_bracket_tool_1783583550.stlSTL · 154 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#409058
Ngày đăng

Mô tả

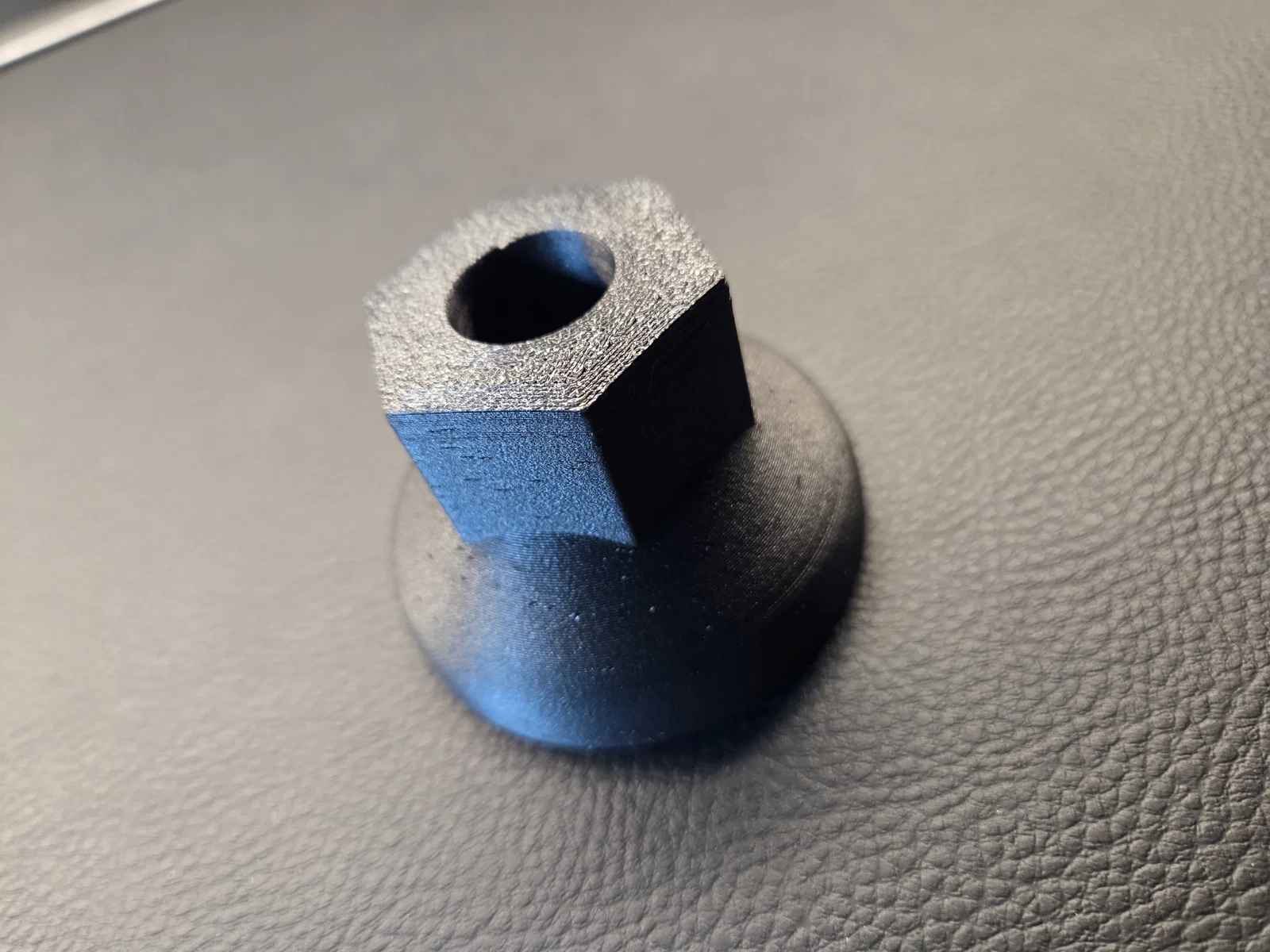

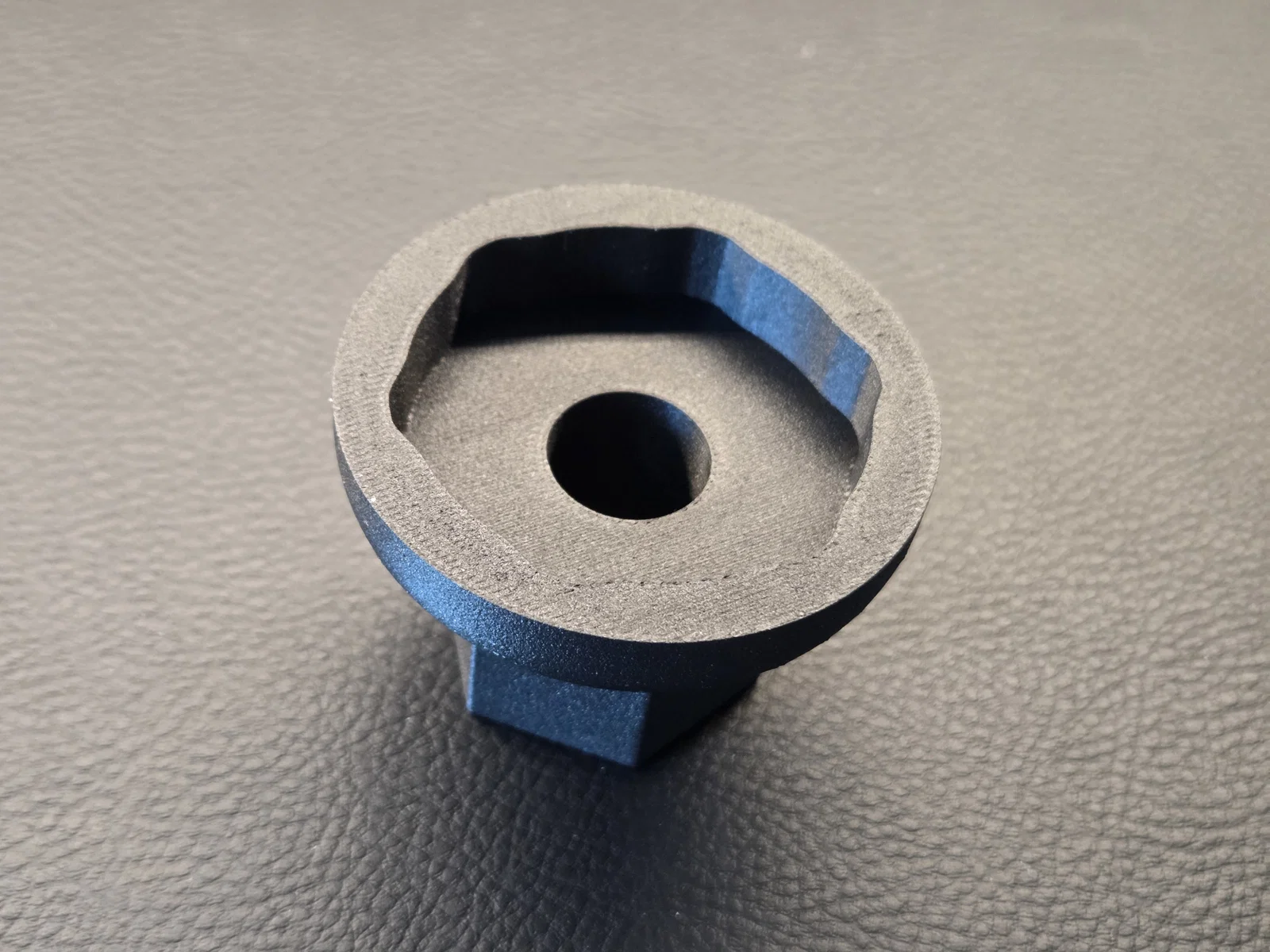

Đây là đầu tuýp (socket) dùng để tháo lắp bộ Bottom Bracket e13 PF30 với phần đai ốc lục giác 34mm.

Mình đã in nó bằng vật liệu Add:North Adura PA-CF, đặt đứng với phần đai ốc lục giác hướng xuống dưới. Thông số in: Vòi phun 0.4mm, 7 lớp tường (Wall Loops), sử dụng tính năng "Alternating extra wall", 8 lớp trên cùng (Top Layers), độ lấp đầy (infill) 35% và tốc độ in khoảng 100mm/s.

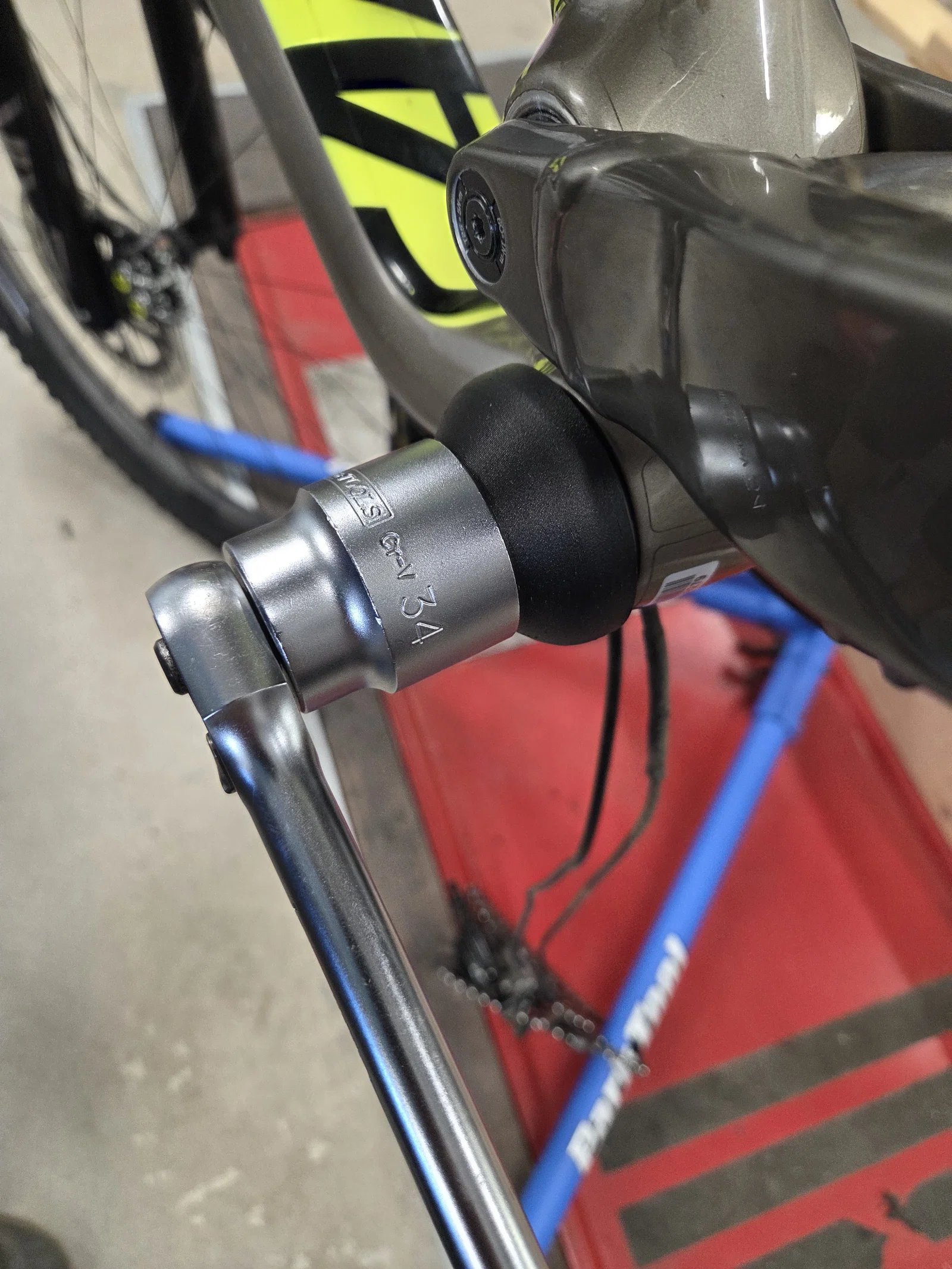

Kết quả là đầu tuýp không hề bị nứt khi lắp BB. Mặc dù chưa rõ giới hạn chịu lực tối đa là bao nhiêu, nhưng nó chịu được lực siết tốt, chắc chắn là trên 30Nm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
154 KB
File lớn nhất
154 KB
