Bộ cờ-lê siết đai ốc Panel Nut cho các dự án điện tử DIY

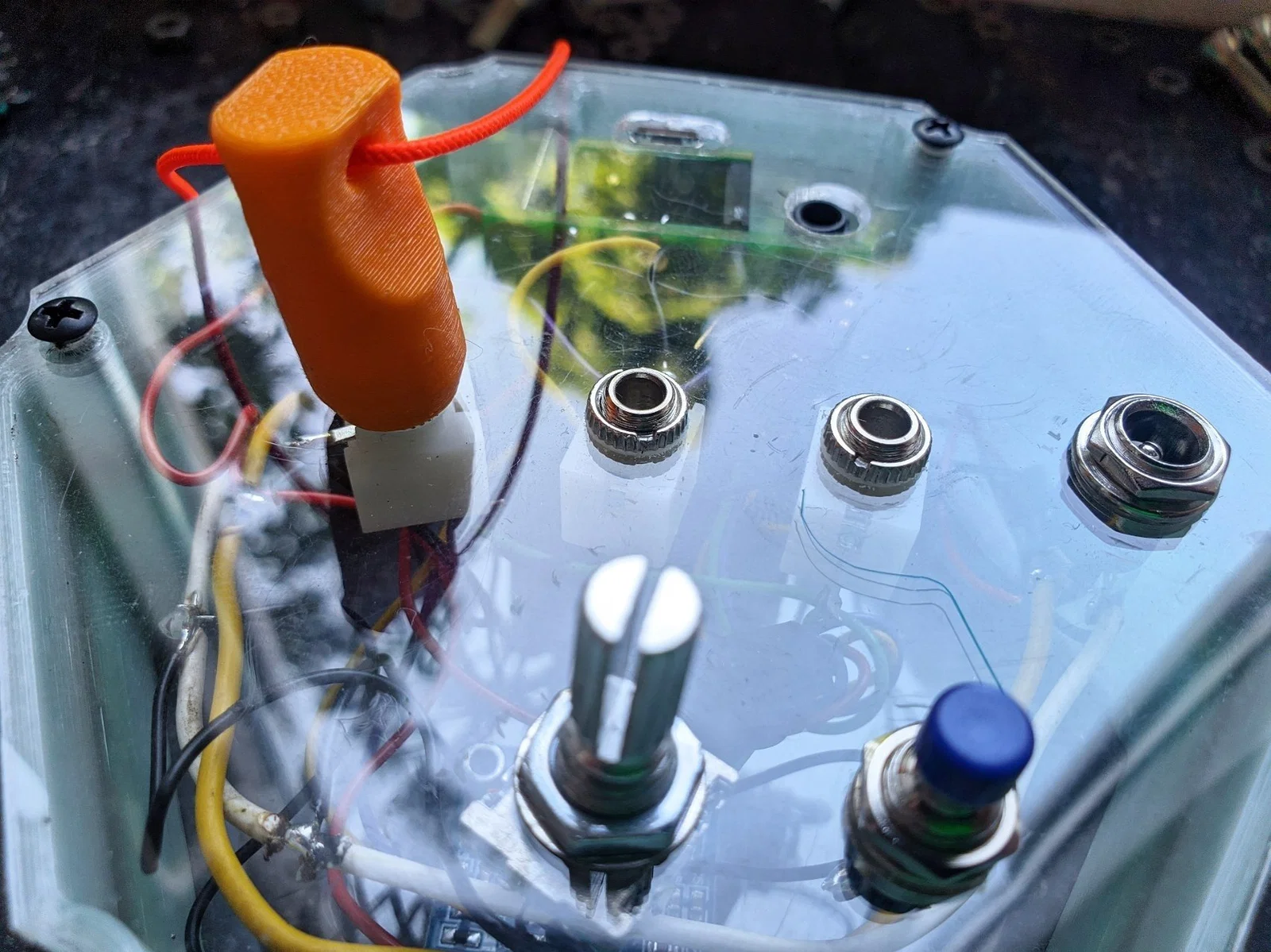

Sau bao năm vất vả, mình đã tự thiết kế một bộ dụng cụ đơn giản để siết và tháo các loại đai ốc bảng điều khiển (panel nut) thường gặp trong các dự án điện tử DIY của mình, chẳng hạn như module EuroRack 🎛, hộp đựng vi điều khiển 🎚... Chúng giúp việc lắp ráp trở nên dễ dàng hơn nhiều. Hy vọng bộ công cụ này cũng sẽ hữu ích cho mọi người! Nếu bạn cần thêm loại cờ-lê cho kích cỡ đai ốc nào khác, hãy cho mình biết nhé. Mình sẽ cập nhật thêm trong những ngày tới, nên nhớ quay lại kiểm tra sau nha.

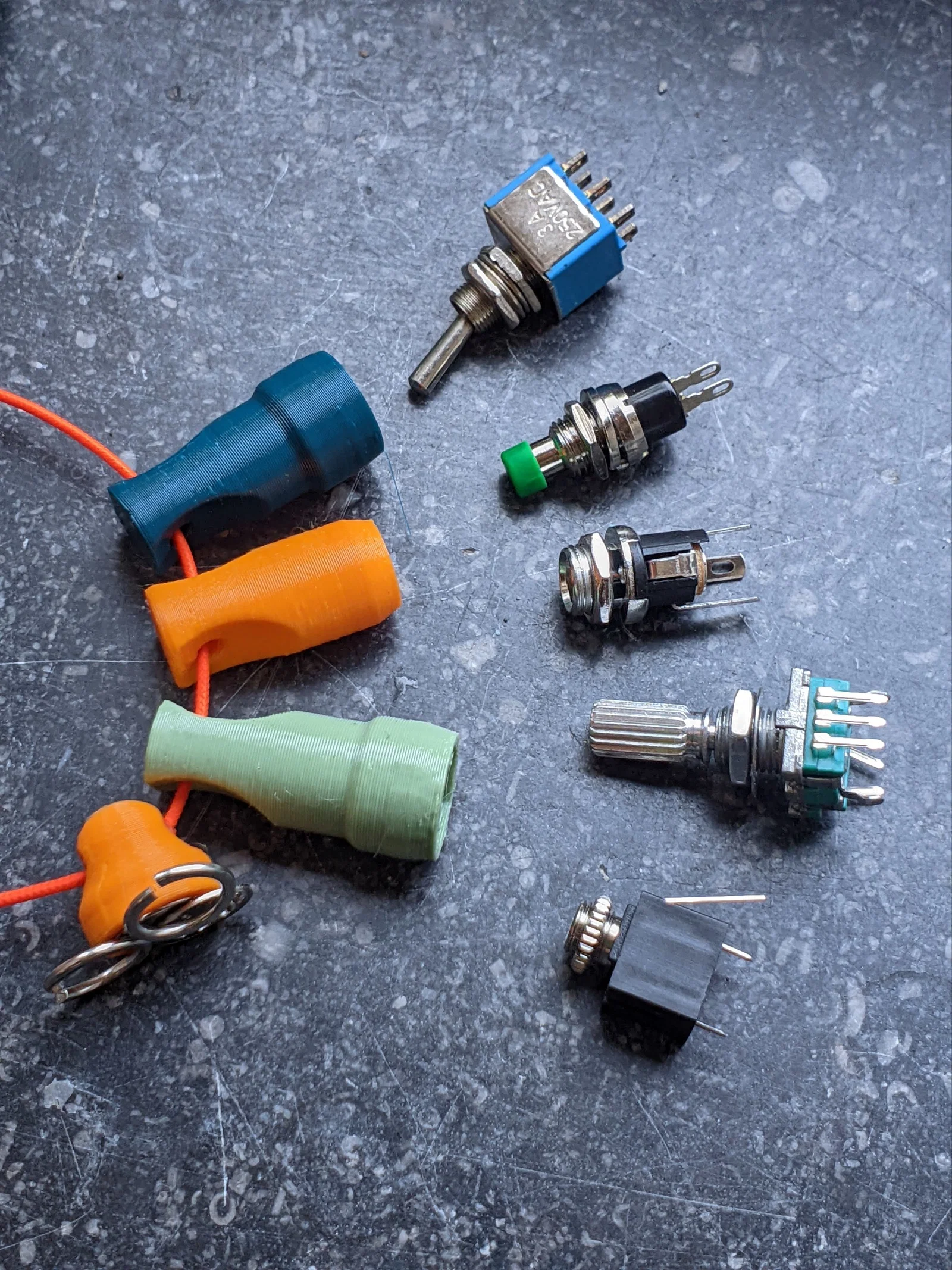

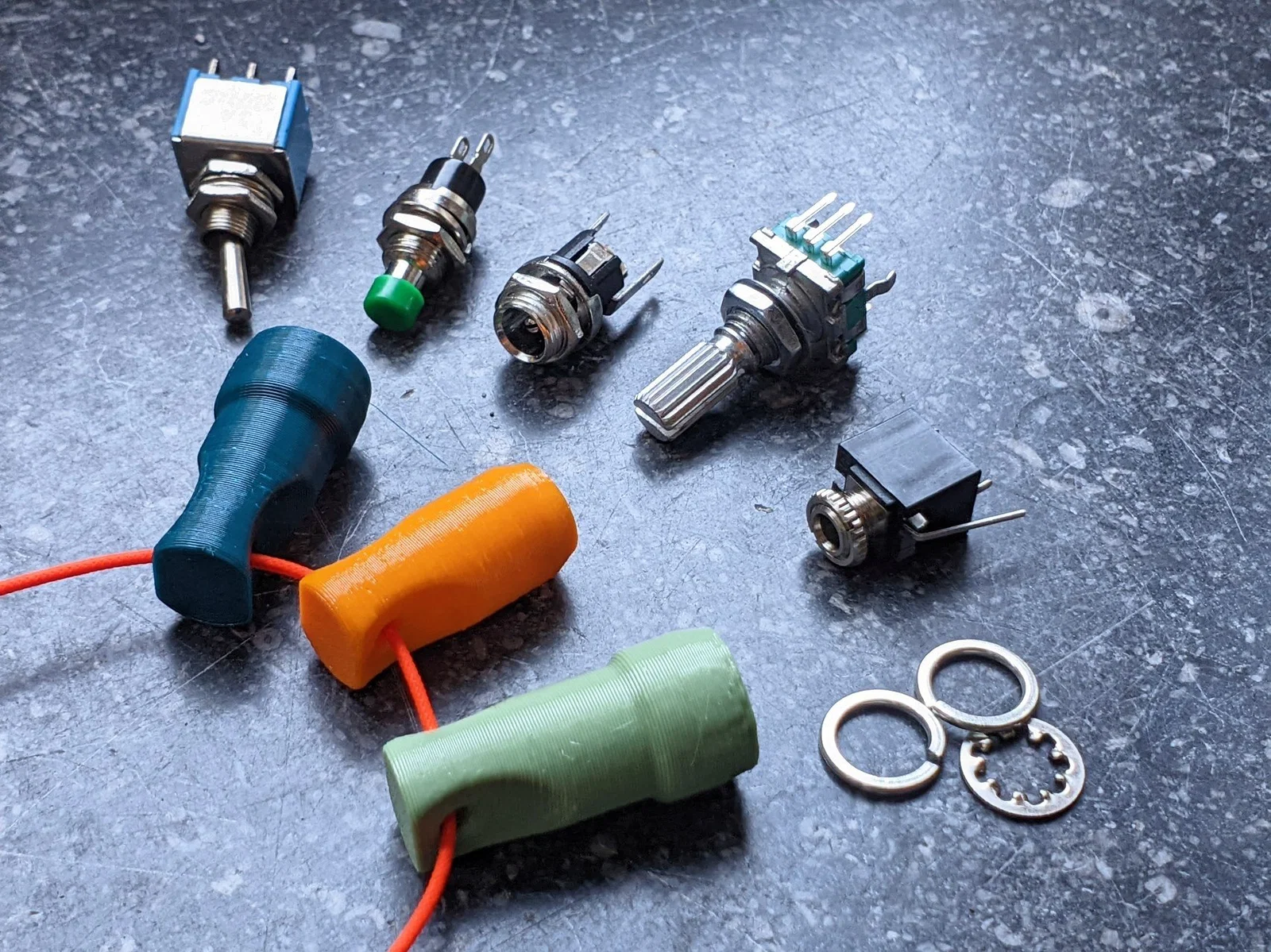

🛠 Danh sách hiện tại:

• Cờ-lê jack âm thanh 3.5 mm (dạng khía)
• Cờ-lê 5.5 - cho đai ốc M3
• Cờ-lê 6
• Cờ-lê 7 - cho đai ốc M4
• Cờ-lê 8 - cho đai ốc M5
• Cờ-lê 9 - cho nút nhấn và công tắc gạt
• Cờ-lê 10 - cho biến trở (potentiometer), Encoder, ổ cắm DC

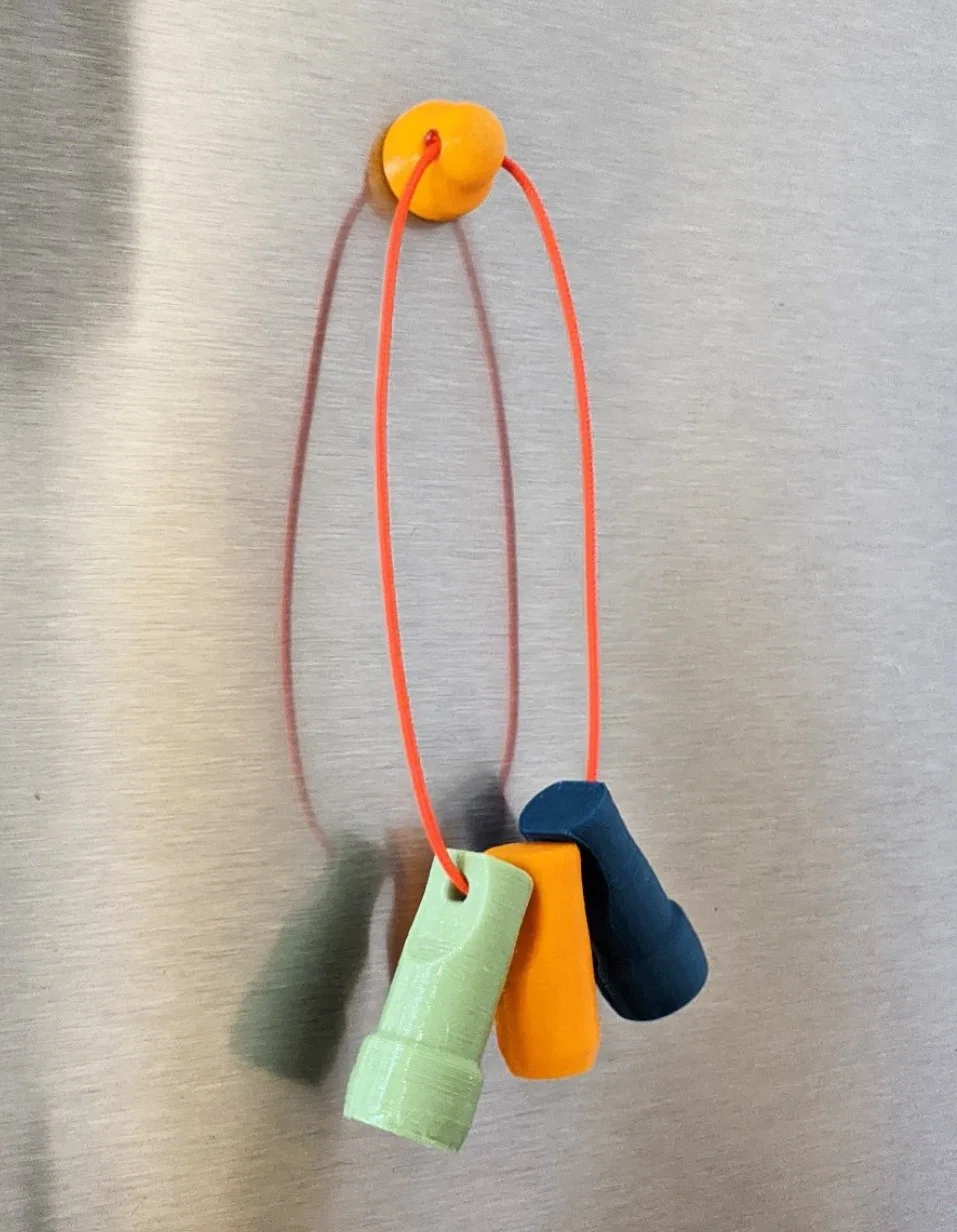

• Giá treo nam châm 🧲

🖨 Thông số in:

• Chất liệu: PLA, PETG hoặc ABS
• Độ cao lớp in (Layer height): 0.20 mm
• Infill: 20%
• Perimeters: 3
• Supports: Không cần

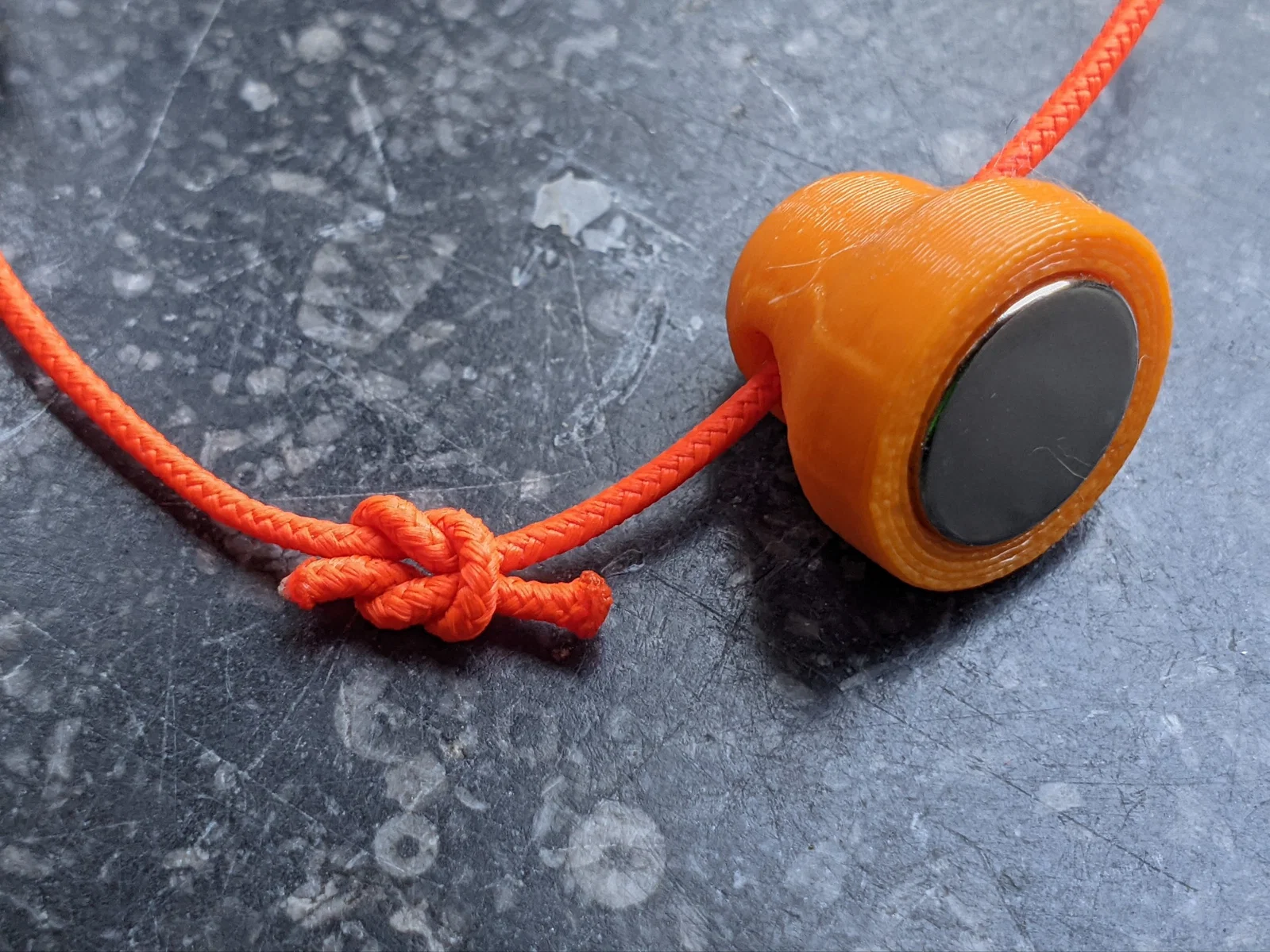

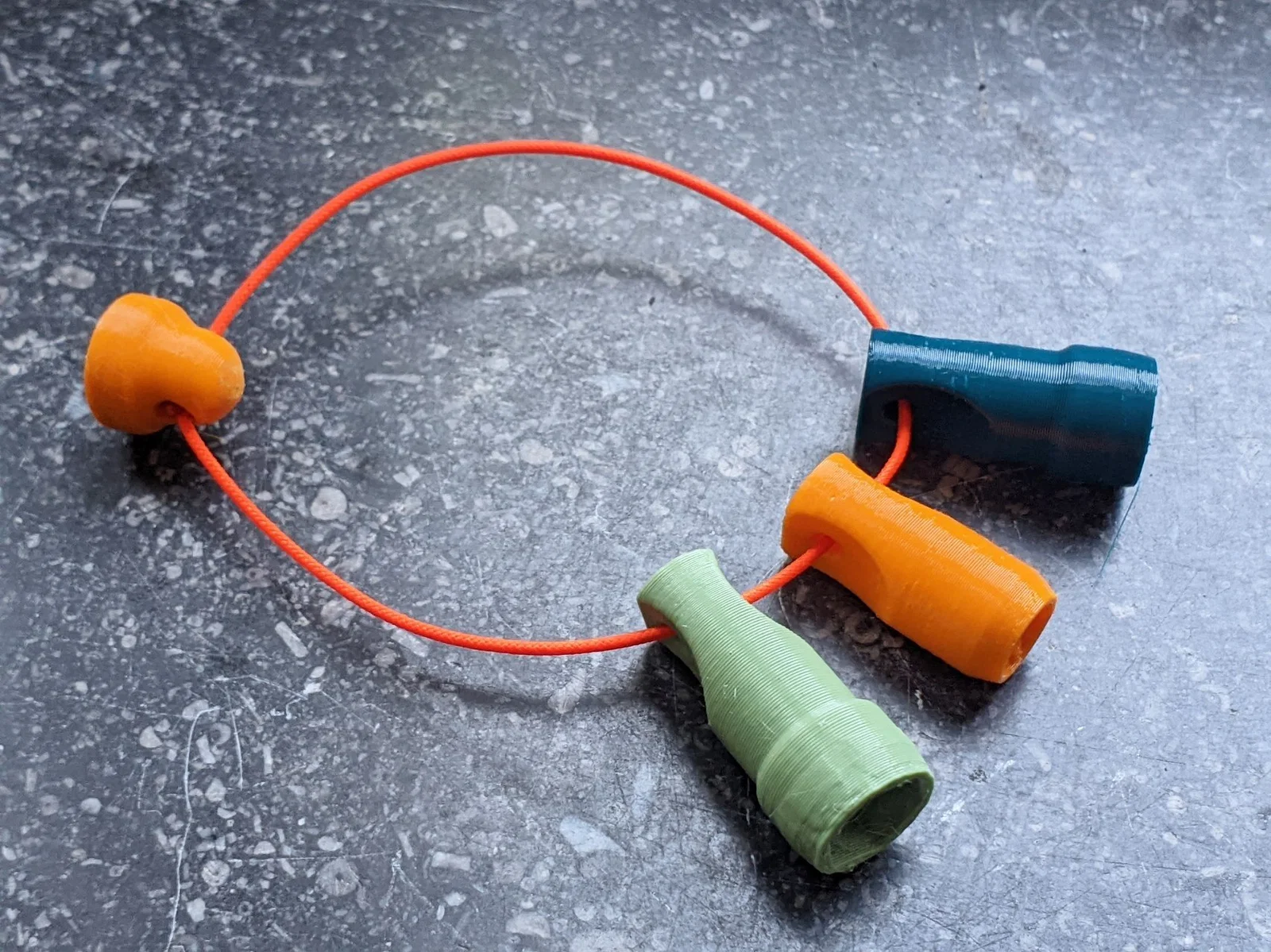

Luồn một sợi dây mảnh qua tất cả các dụng cụ và giá treo nam châm. Thắt một nút thắt kiểu thủy thủ rồi kéo giấu nút thắt vào bên trong giá treo. ✨ Dùng keo siêu dính để gắn nam châm 10x2 vào.

Lưu ý: Bộ dụng cụ này chỉ dùng để siết và tháo bằng tay, không thiết kế cho các tác vụ chịu lực cao hoặc các loại ốc vít bị kẹt cứng.

Nếu thấy bộ công cụ này hữu ích, mình rất mong nhận được một lượt like, lượt tải hoặc ảnh chụp thành quả của bạn!
