Elegoo Centauri Carbon với khay đựng rác Canvas dung tích lớn

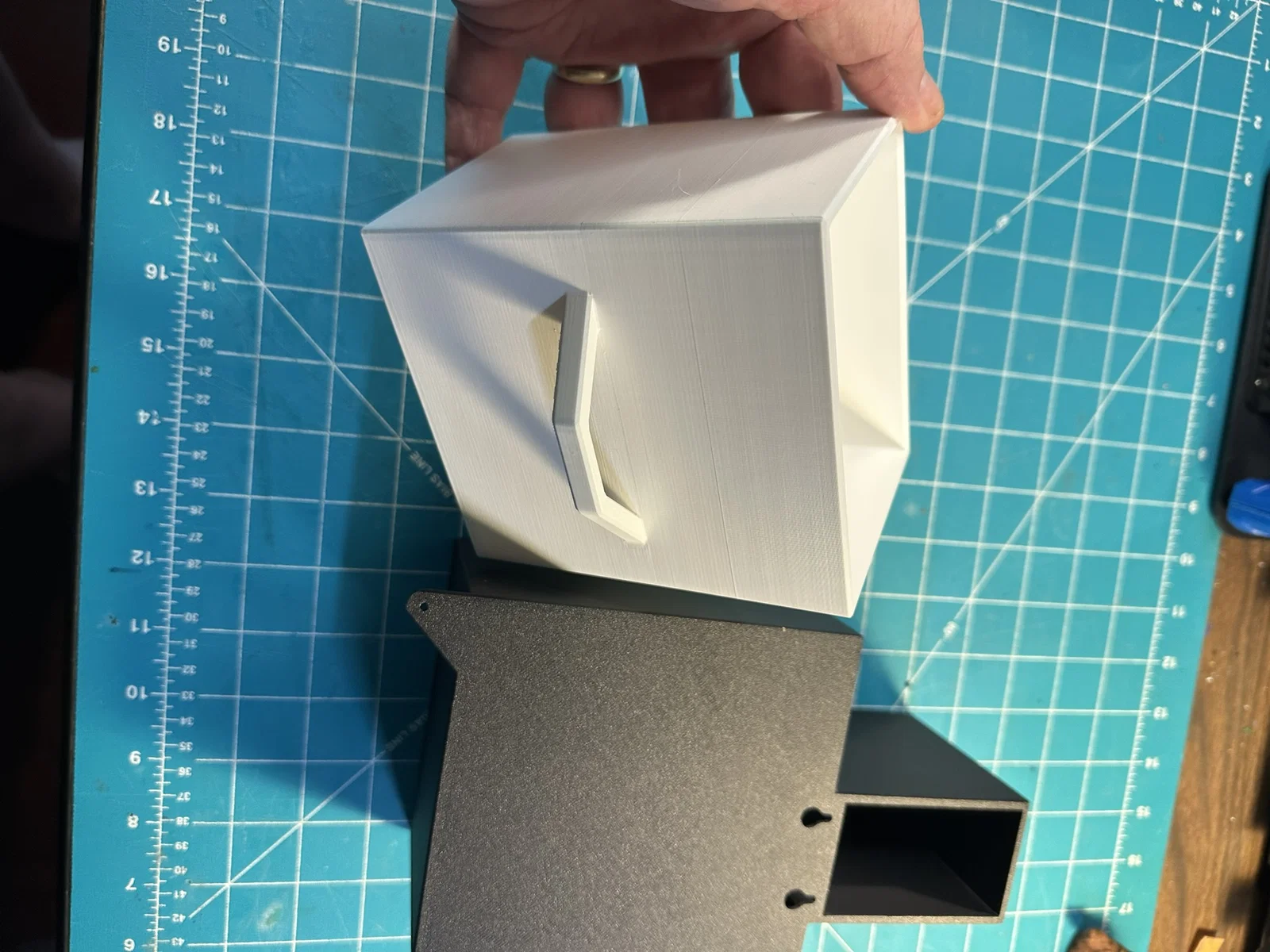

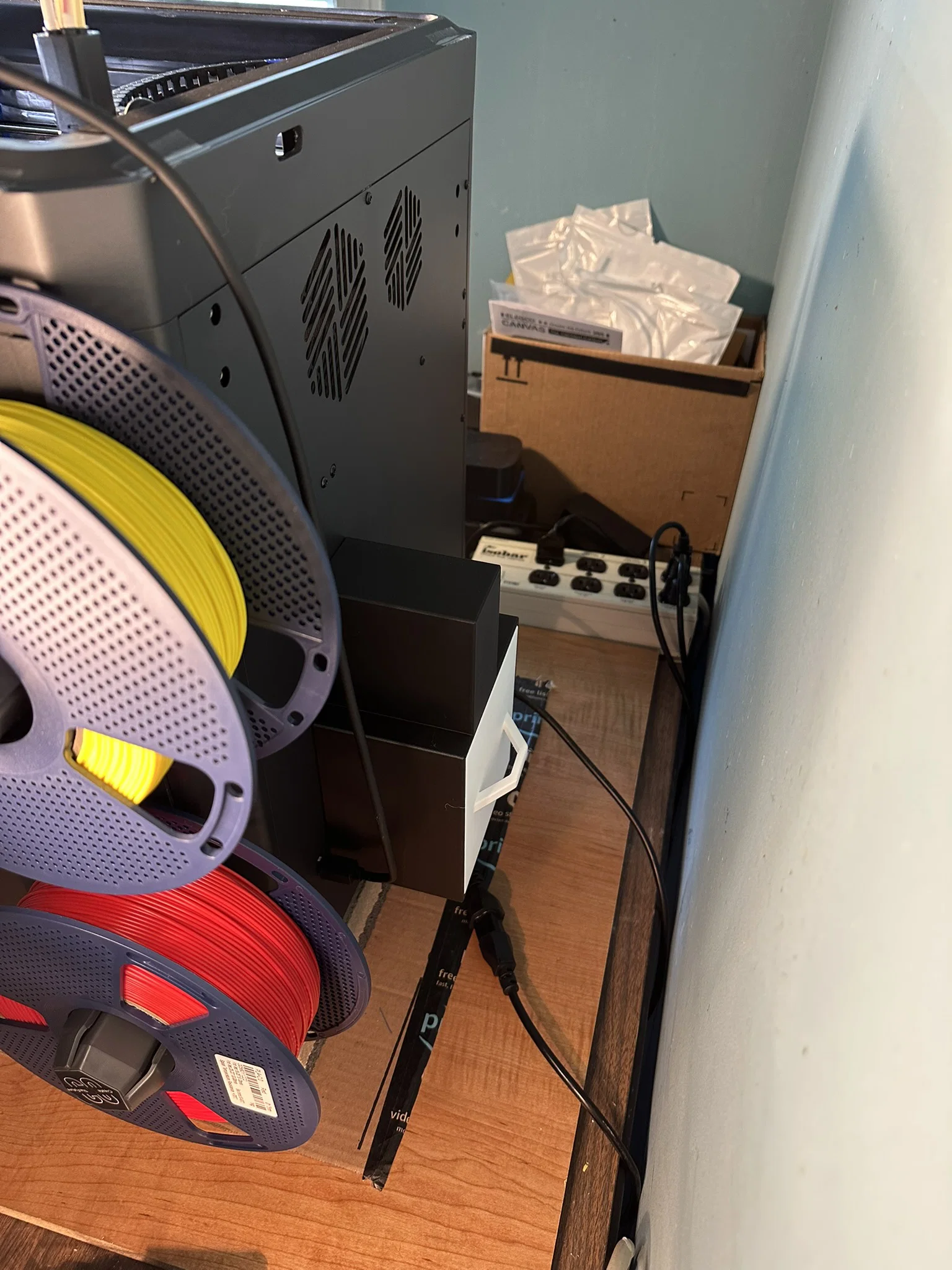

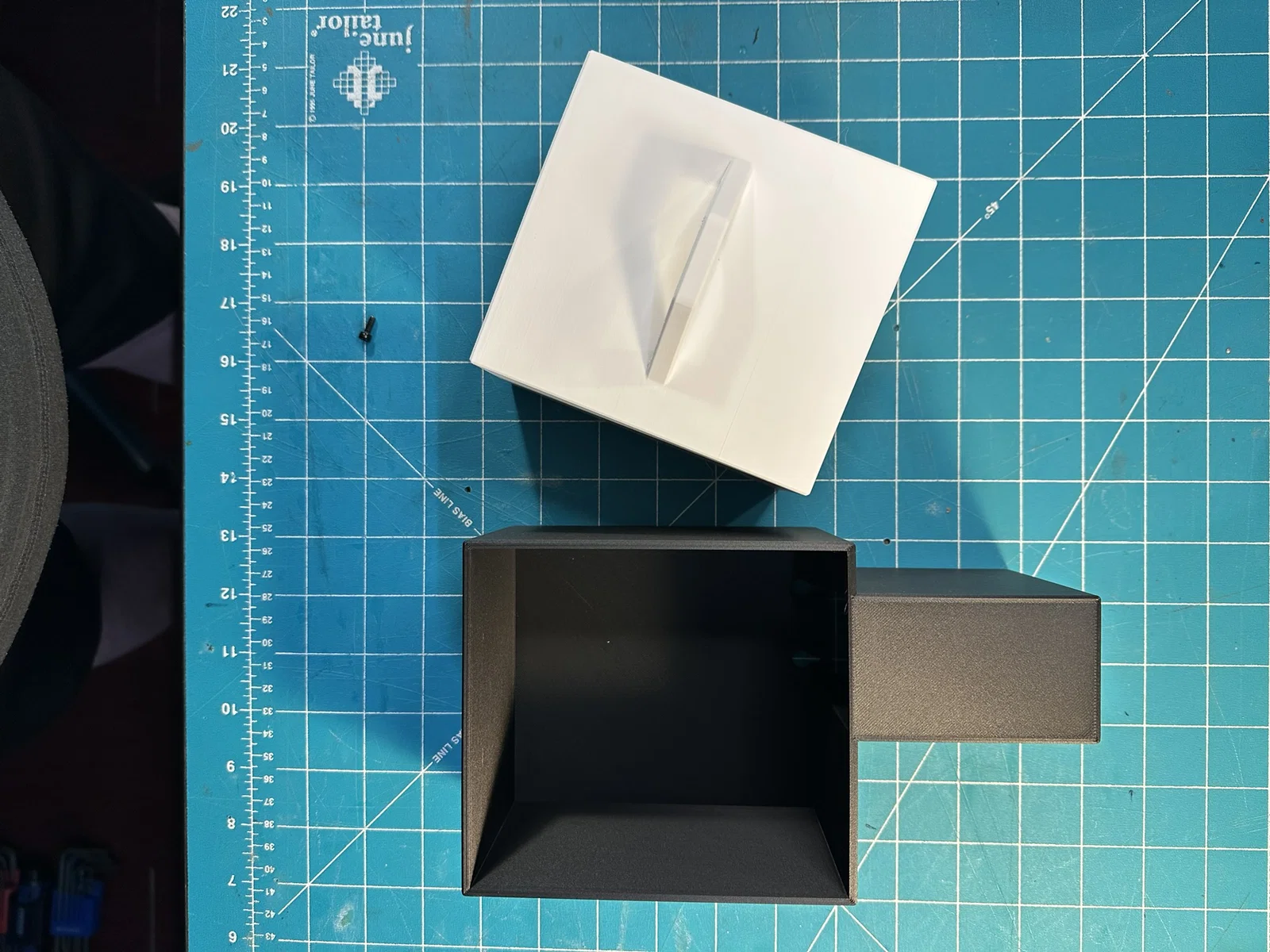

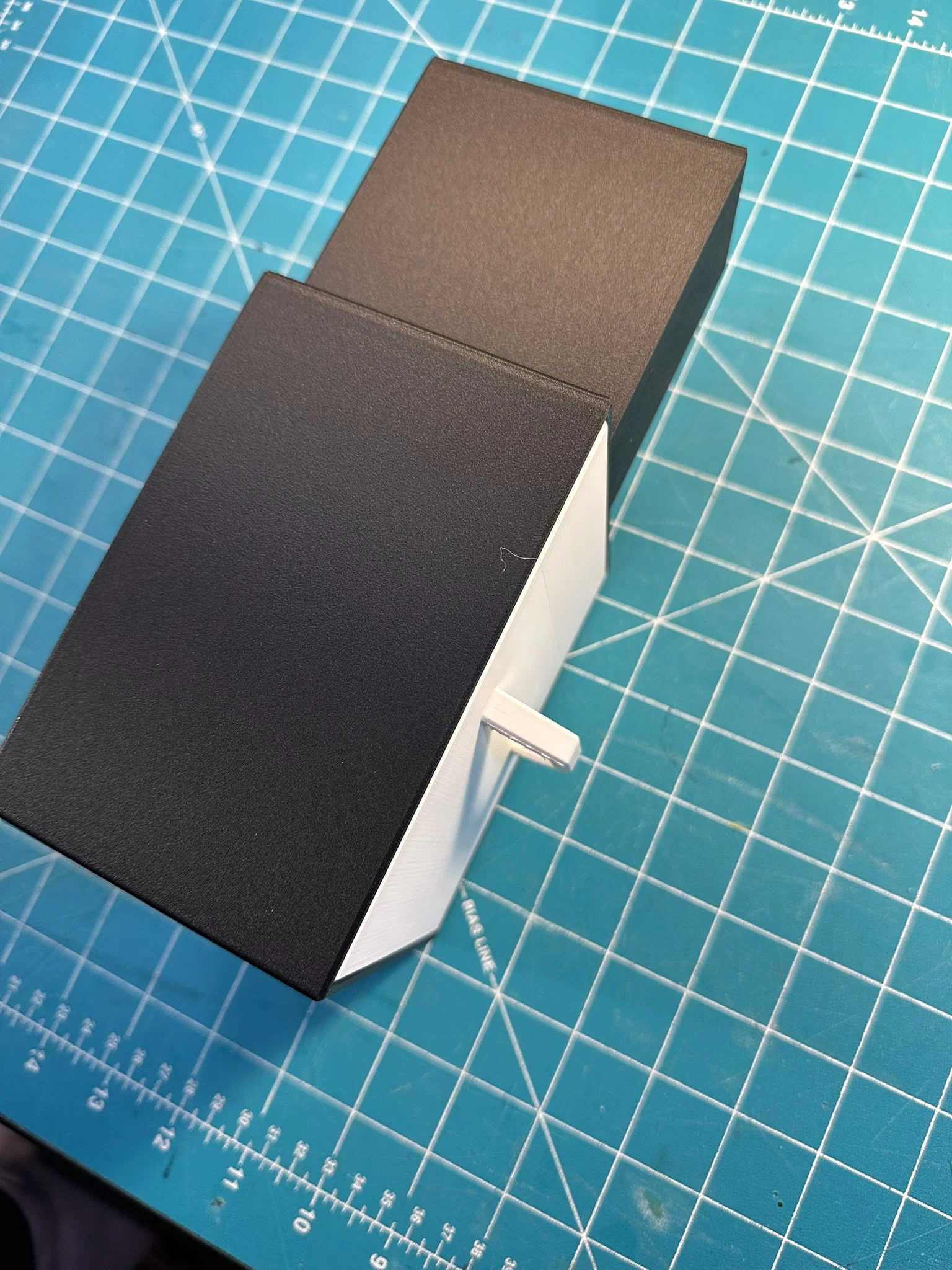

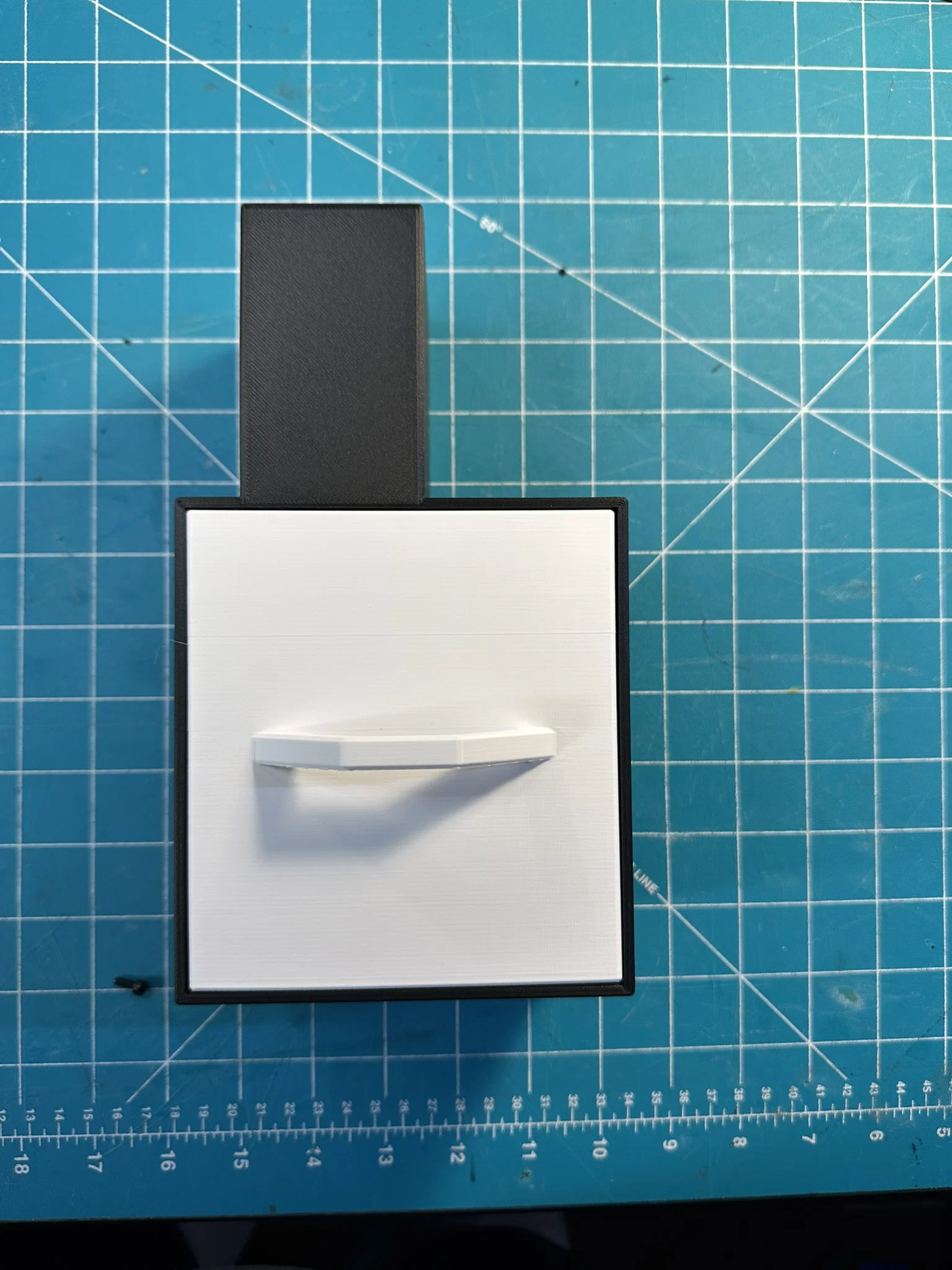

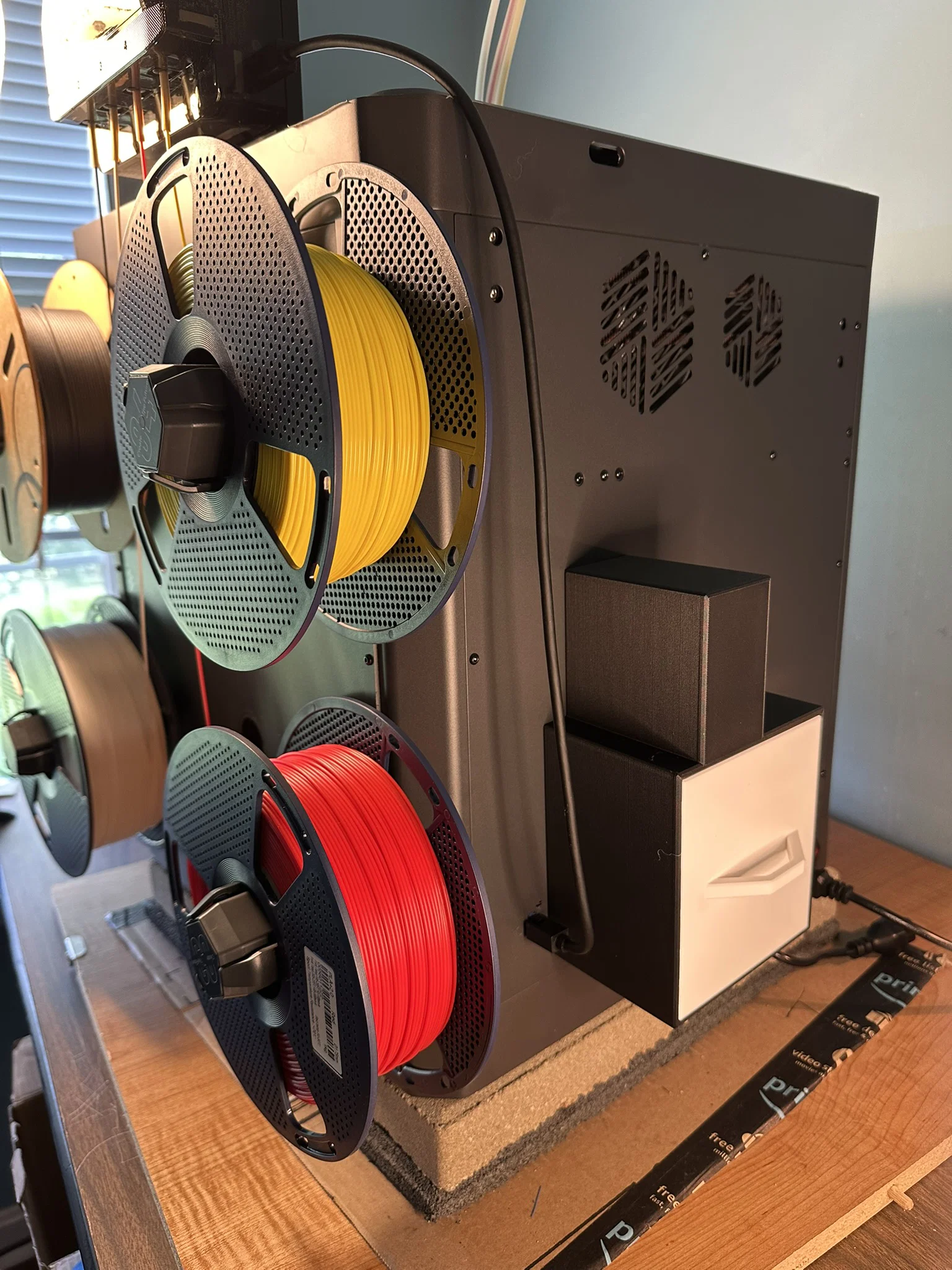

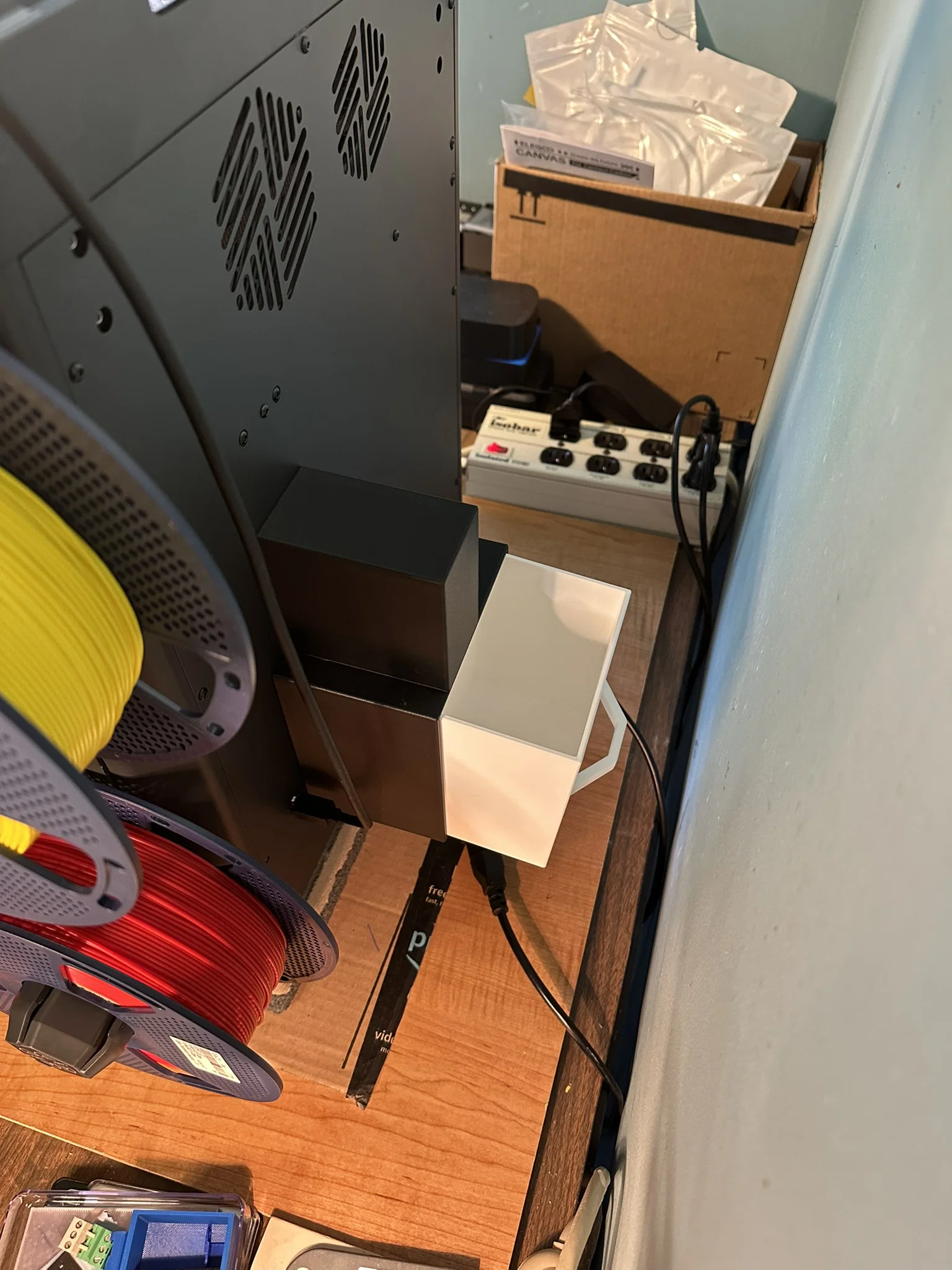

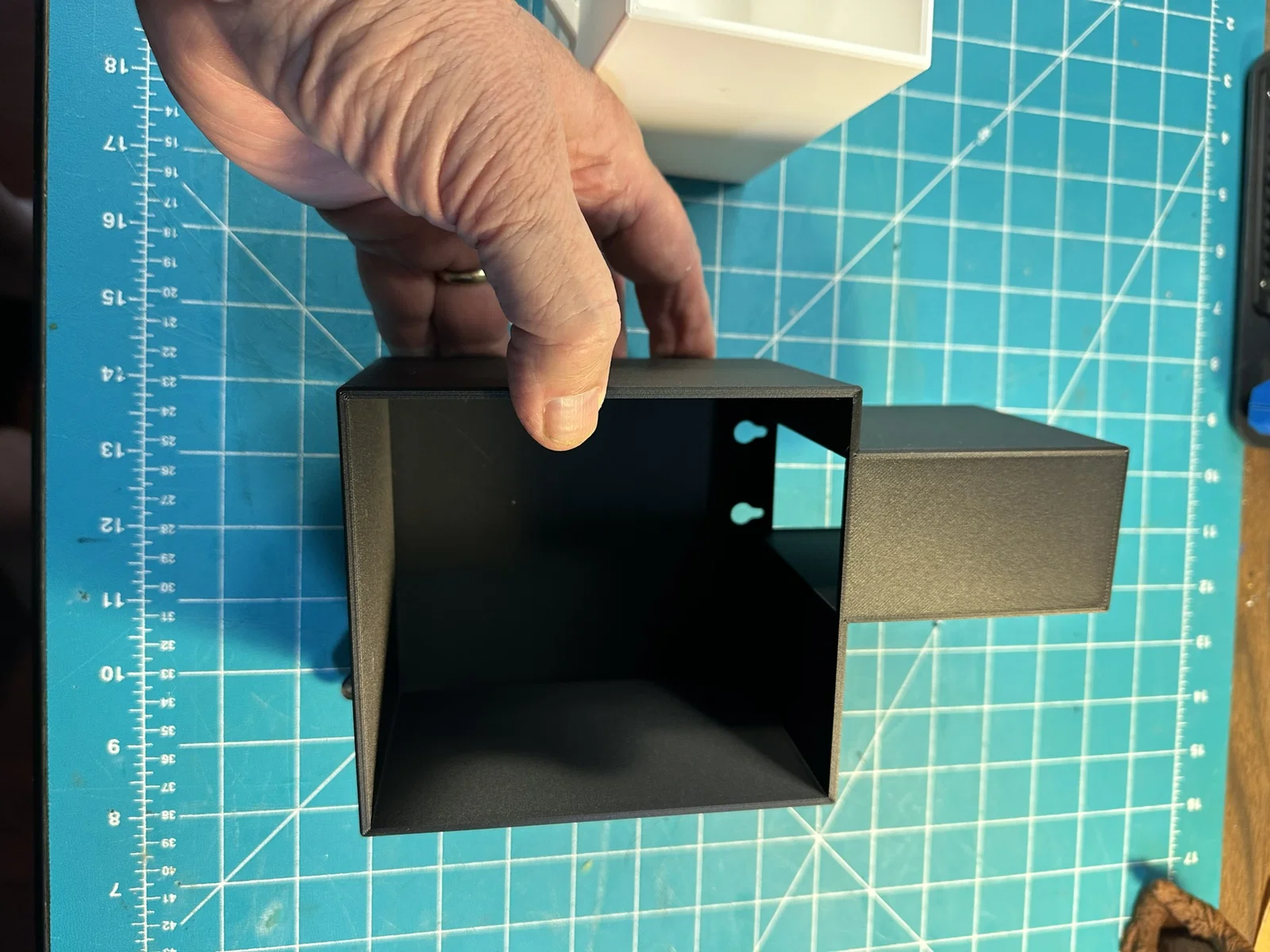

Trước đây mình đã dùng cái khay đựng rác in 3D này cho máy Elegoo Centauri Carbon (ECC1) của mình. Thế nhưng, khi mình lắp thêm hệ thống đa màu Canvas, cái khay cũ lại bị cấn dây cáp. Thế là mình nảy ra ý tưởng thiết kế lại một mẫu khay lớn hơn, xịn hơn, vẫn giữ phong cách cũ nhưng đủ sức chứa lượng rác thải thừa từ việc thay đổi nhựa liên tục. Mình cũng muốn nó không gây vướng víu vào cáp kết nối giữa máy in và bộ Canvas. Do vướng cáp và spool #3 nên khay bên phải không dùng được, còn khay bên trái thì lại không hợp với vị trí bàn làm việc của mình, nên mình quyết định chọn kiểu thiết kế khay lắp ở cửa sau.

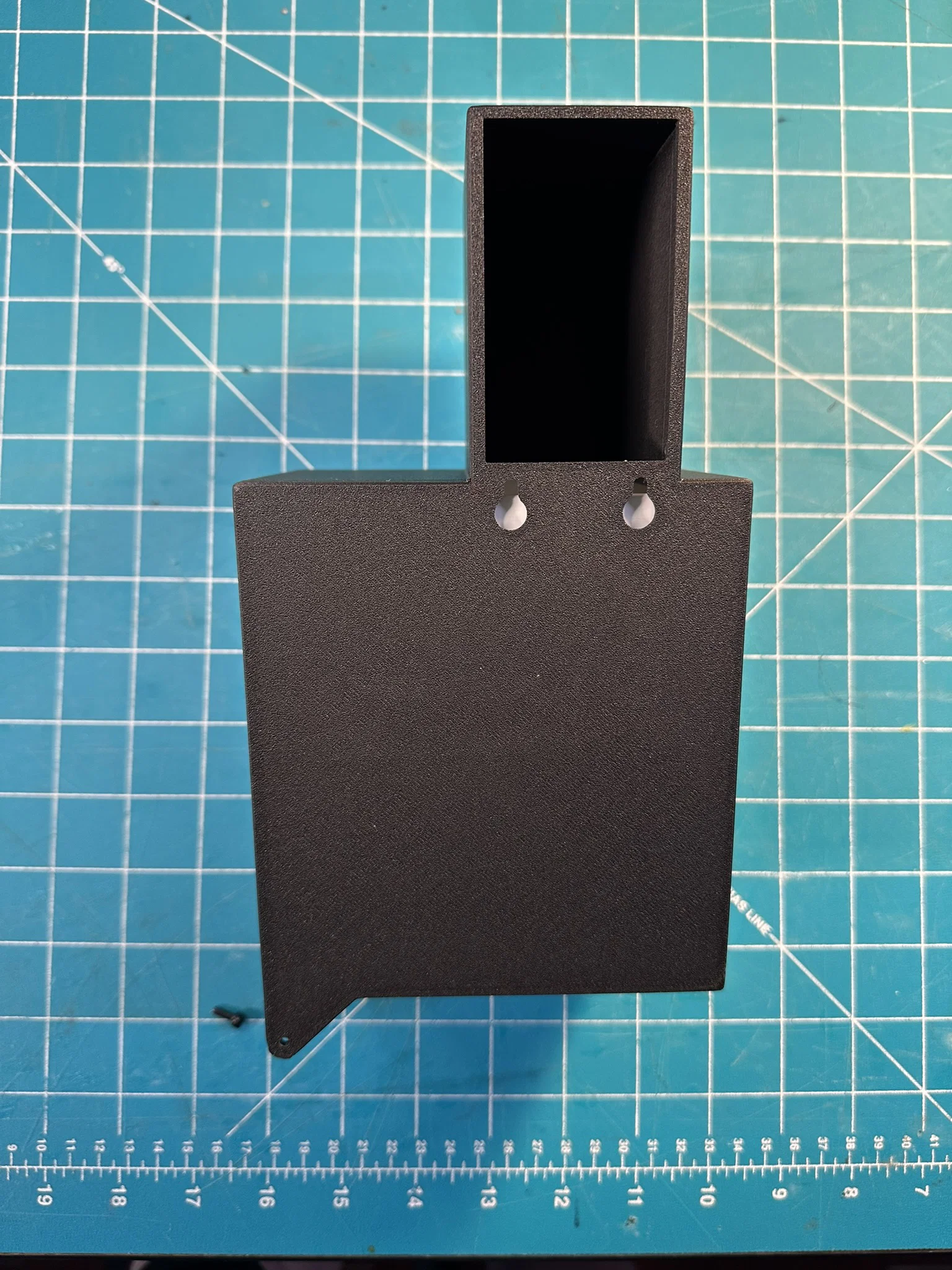

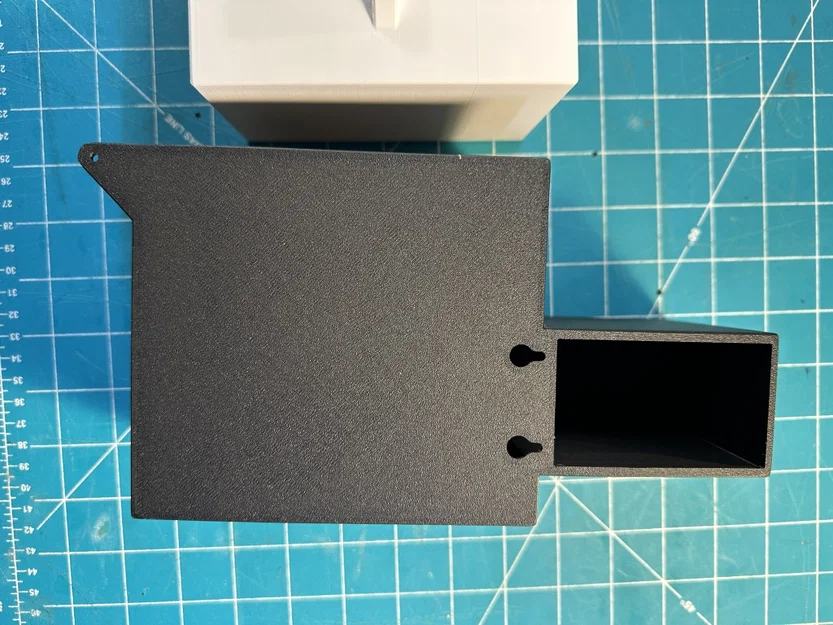

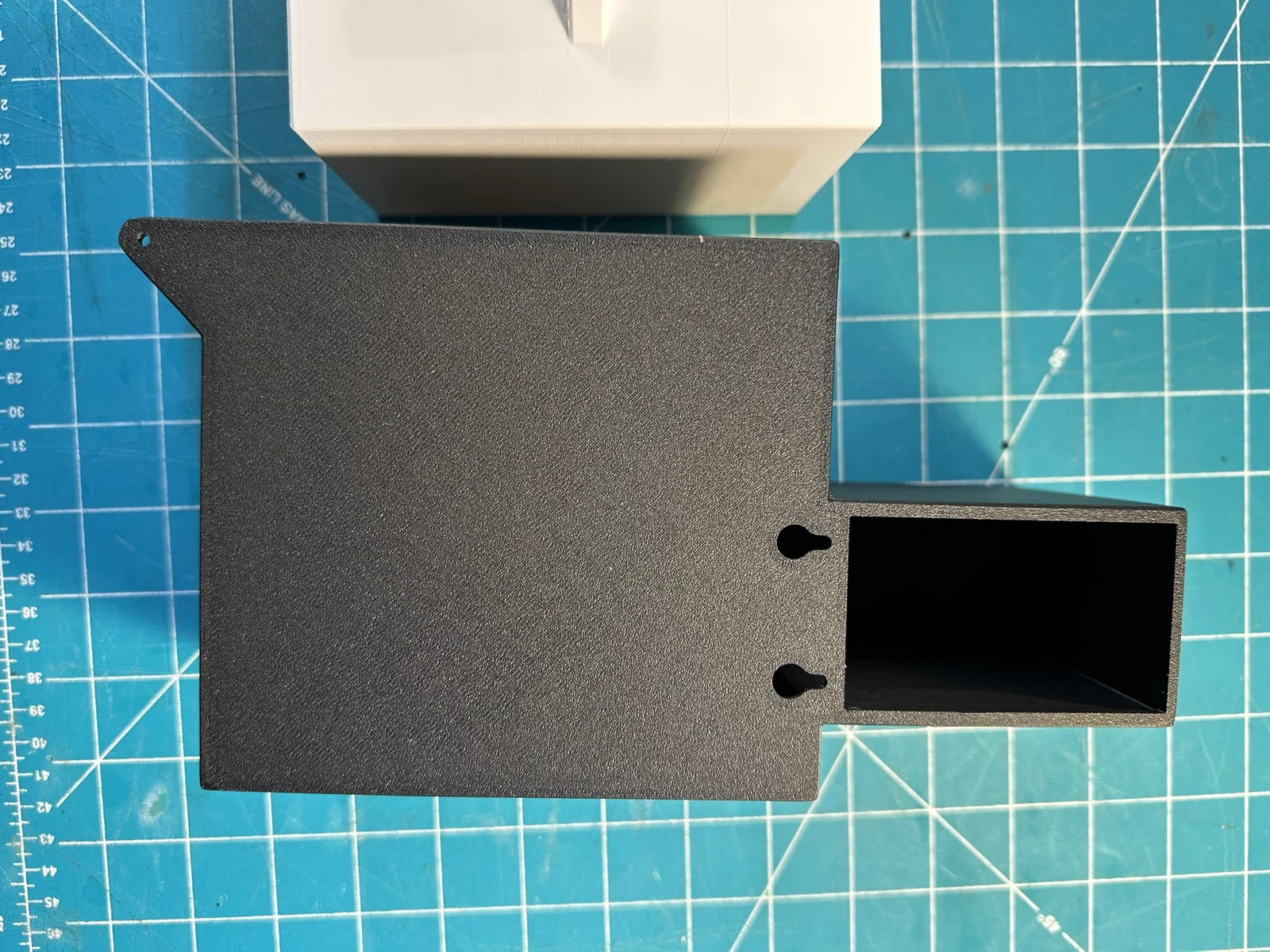

Cách lắp đặt: Nới lỏng hai ốc vít gắn khay rác phía dưới đủ để treo vỏ khay vào, sau đó siết chặt lại. Bạn sẽ cần một con ốc M3x8mm nếu muốn dùng thêm chốt cố định ở phía dưới. Nó sẽ gắn vào vị trí ốc ở giữa phía dưới của tấm lưng máy. Hãy bắt đầu vặn con ốc đó trước khi siết chặt các ốc ở lỗ treo.

Mình thiết kế khay rác này hoàn toàn trên TinkerCAD. Cái của mình được in với 3 tường (walls), 15% infill dạng gyroid, dùng nhựa Sunlu PLA+2.0 trên máy ECC1 kết hợp với Canvas. Mình có dùng support cho phần trên của máng dẫn và phần tay cầm trên khay. Sau khi in xong mình mới chợt nghĩ là nên nhúng thêm nam châm để giữ khay đóng kín, nhưng lúc đó đã in xong rồi nên thôi. Mình slice file bằng Orca 2.4.1, hướng đặt vật thể trong file 3MF đã được tối ưu để dùng ít support nhất có thể. Mình tin là hầu hết các loại nhựa và thiết lập của bạn đều sẽ cho kết quả tốt.

Chúc các bạn có trải nghiệm in ấn vui vẻ và giải quyết đống "poop" nhựa thật gọn gàng!
