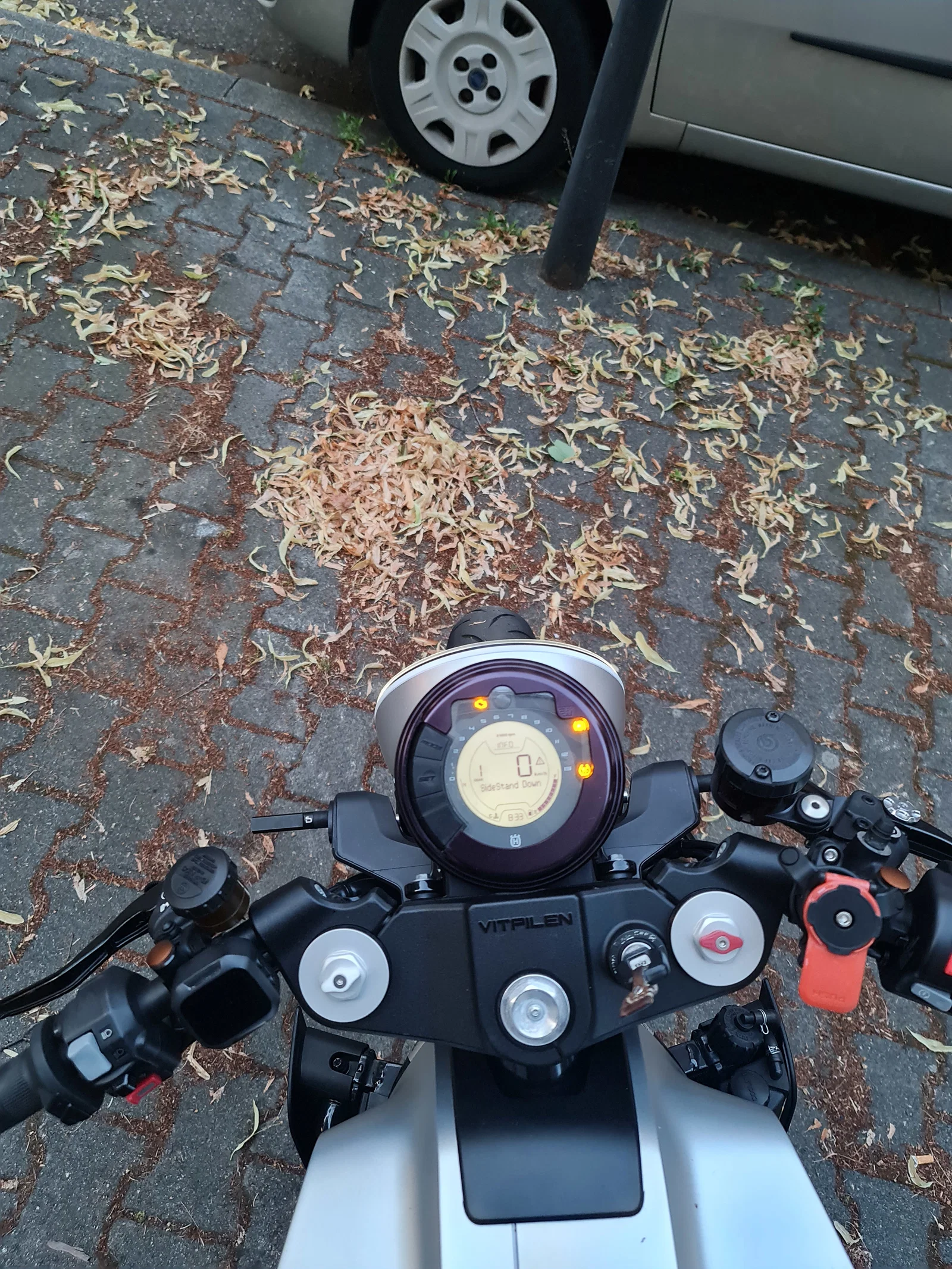

Ốp đèn pha Cafe-Racer cho Husqvarna Vitpilen 701

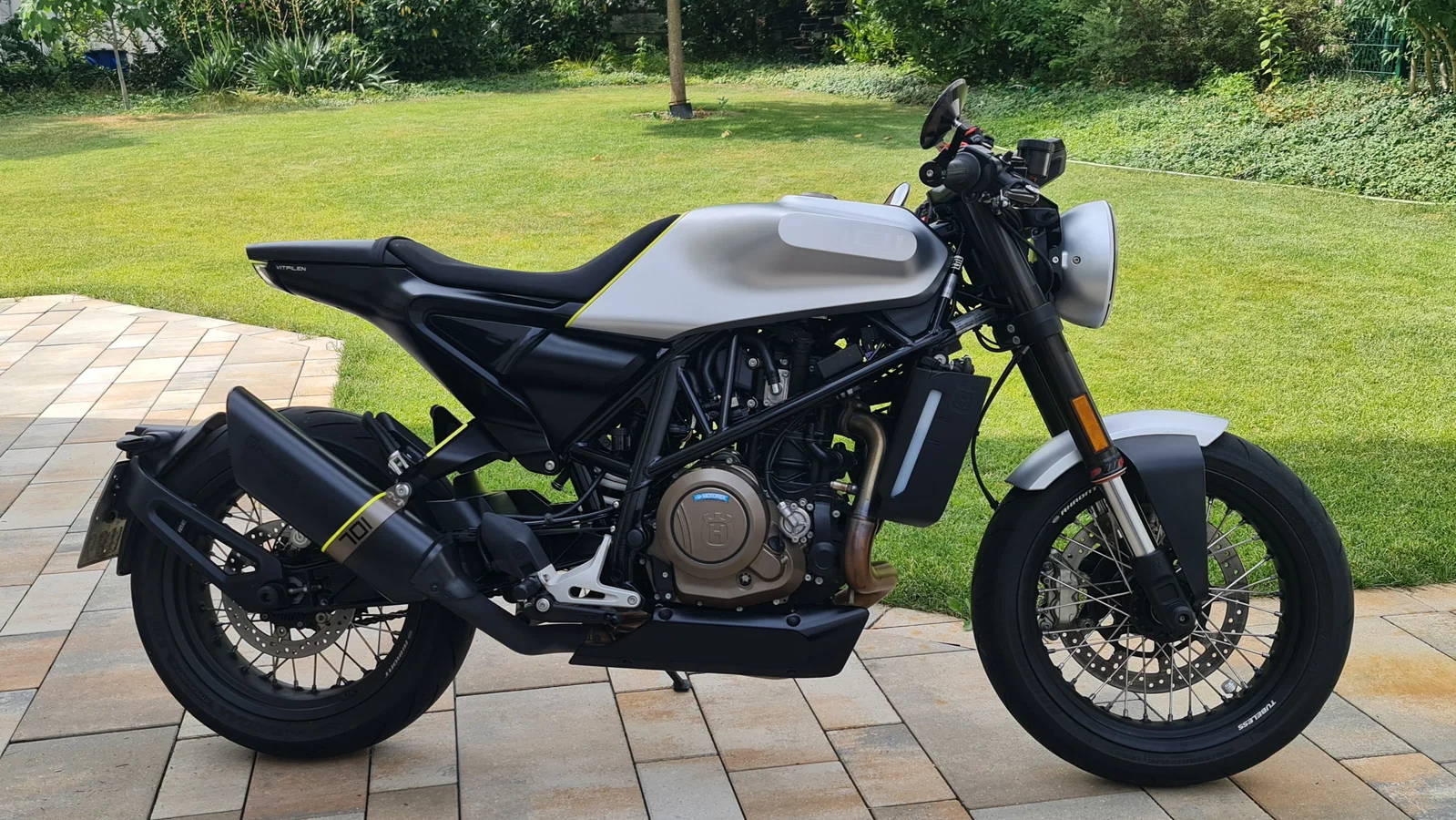

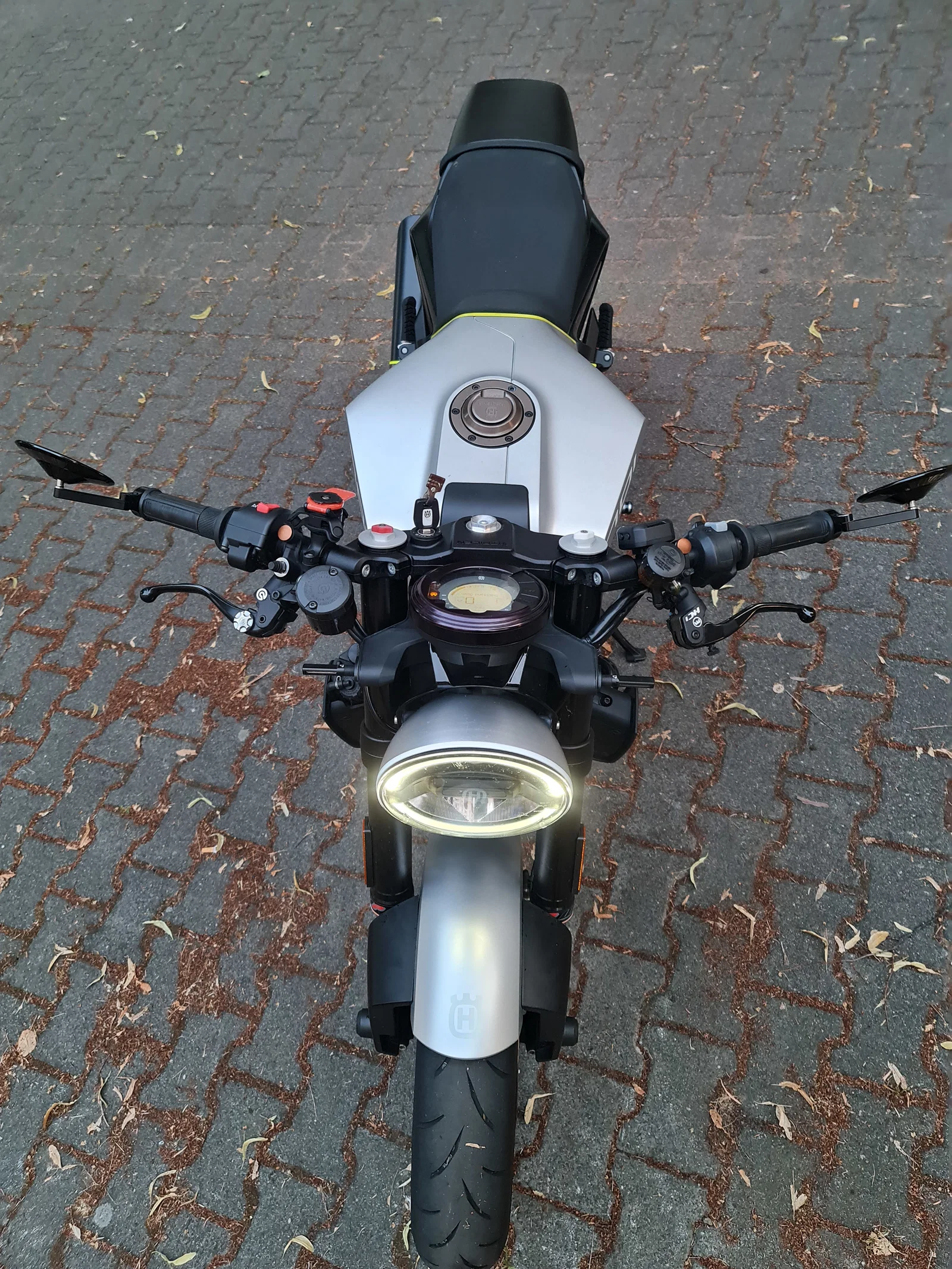

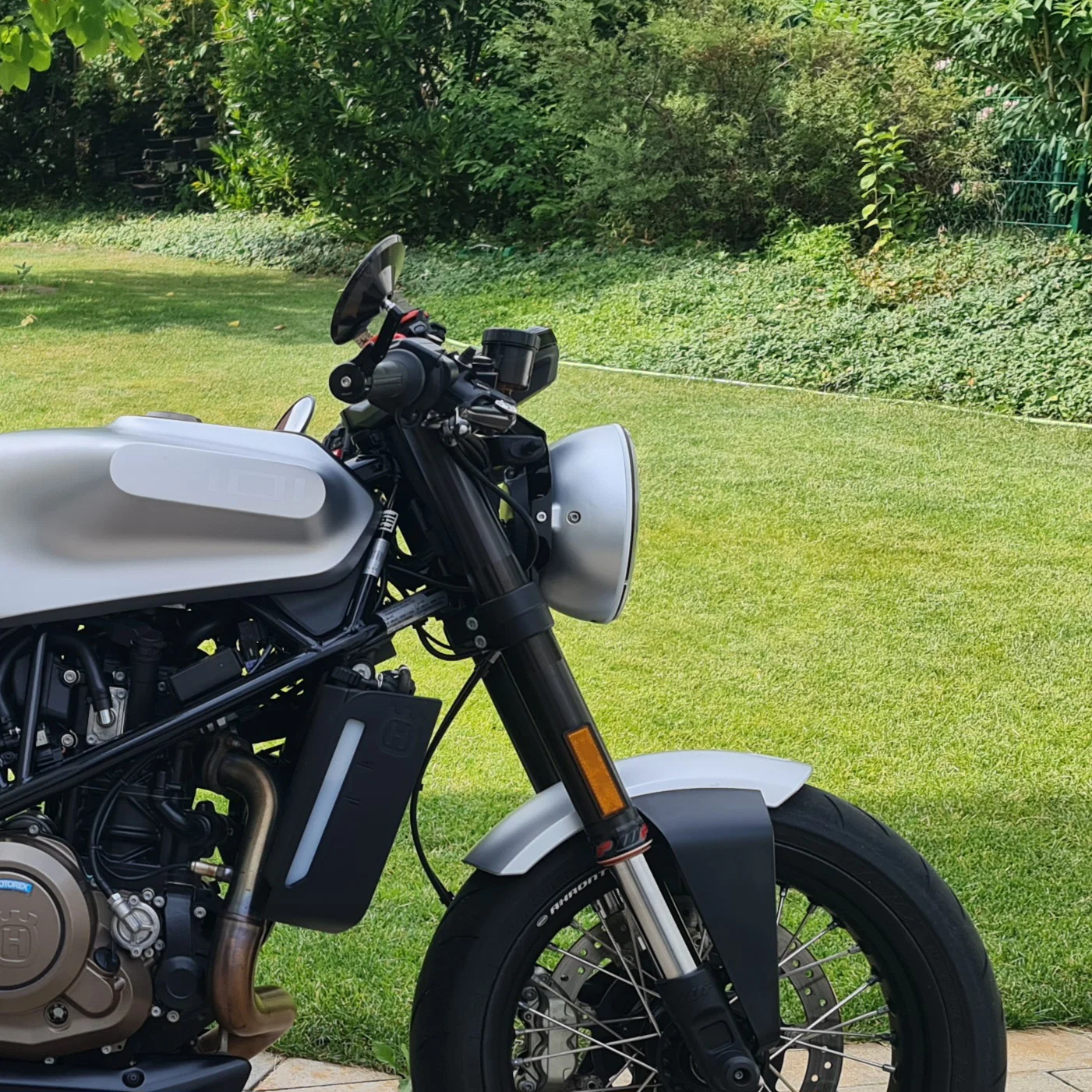

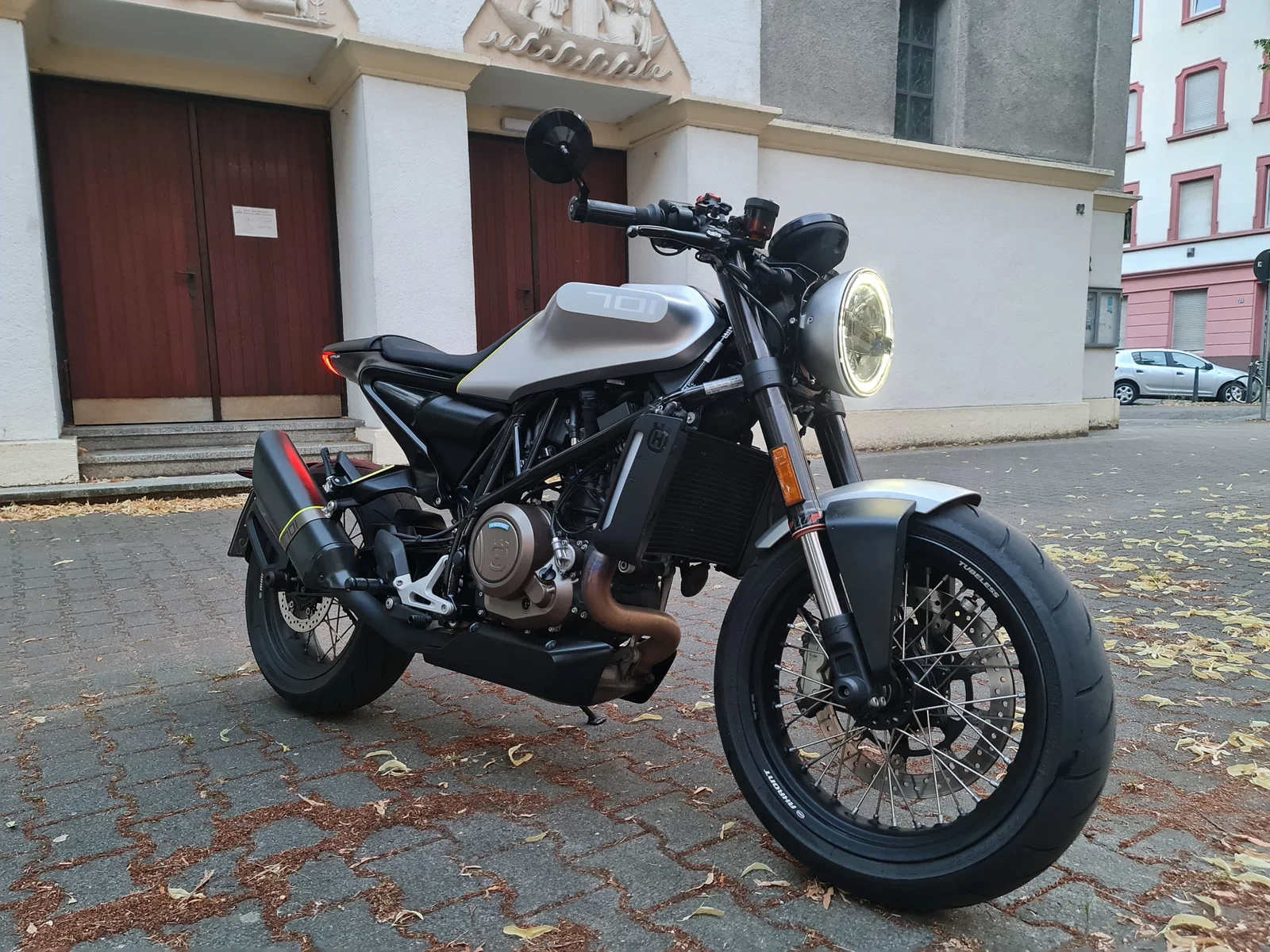

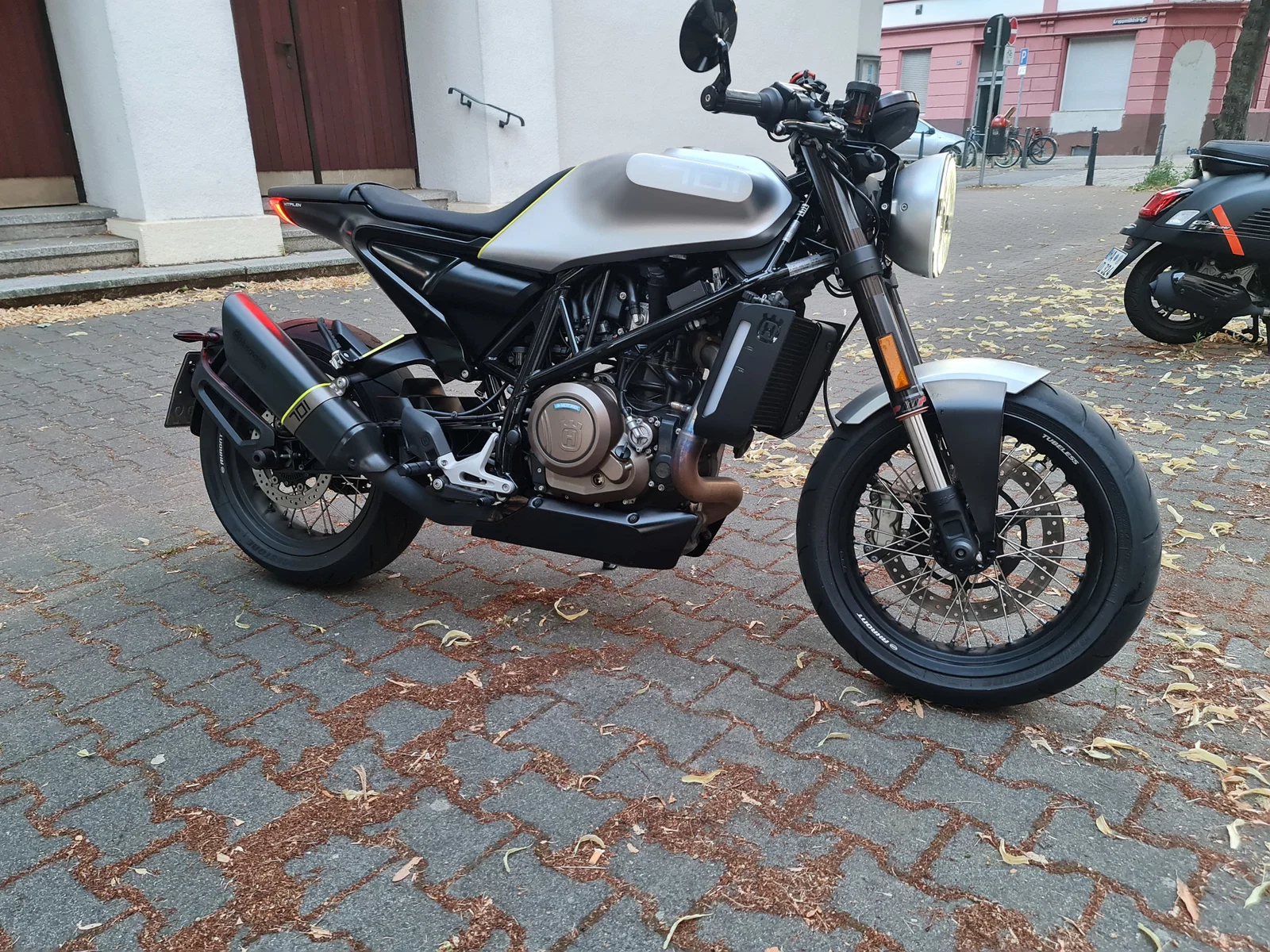

Mình đã thiết kế một ốp đèn pha phong cách cafe-racer cho Vitpilen (và có thể cả Svartpilen) 701, sử dụng lại đèn zin và cực kỳ ít phụ kiện đi kèm. Không cần phải thay đổi hay can thiệp gì lên xe hay hệ thống đèn! Hãy kiểm tra luật giao thông tại địa phương trước khi lắp đặt. Bạn tự chịu trách nhiệm nếu xảy ra sự cố nhé.

QUAN TRỌNG

KHÔNG dùng PLA/PETG/ABS v.v.!

Vì chi tiết này là một phần của giá đỡ đèn pha có giá lên tới 450€, bạn chắc chắn không muốn nó bị nứt hay rung lắc khi đang lắp đặt hoặc trong lúc đang tận hưởng cảm giác lái trên chiếc 701 của mình đâu. Mình khuyên dùng PPA-CF (hoặc PPS-CF) vì nó có độ bám dính giữa các lớp in cực tốt. Hãy in với độ dày thành (walls) thật chắc chắn.

LINH KIỆN CẦN THIẾT

• Ốc vít zin trên đèn/xe của bạn. (3 con ốc giữ đèn vào giá đỡ)
• 2 ốc M6x25 (hoặc dài hơn)
• 2 đai ốc chống xoay M6 (Nylon-Locknut), hoặc 2 đai ốc M6 thường dùng kèm keo Loctite
• Sơn xịt (tùy chọn nhưng nên có)
• 1 dây rút nhựa (thay thế loại zin trên xe)

LẮP ĐẶT

In chi tiết ra và chà nhám cẩn thận. Kiểm tra kỹ mặt trong nơi bắt vít đèn, bạn nên chà nhám mịn chỗ đó. Mình còn bôi thêm một ít mỡ bò vào nữa. Đèn lắp vào rất khít và sẽ khá khó để tháo ra đấy!

Khoan rộng 4 lỗ bắt vít và kiểm tra độ khớp.

Các bước còn lại thì khá đơn giản:

(Tùy chọn) Sơn ốp đèn.

Chèn đai ốc M6 vào từ phía trong. Nếu cần thì cố định chúng lại (dùng keo dán sắt hoặc tương đương), nhớ là đừng để keo dính vào ren ốc.

Tháo đèn zin ra khỏi xe bằng 3 con ốc (có một con nằm sau đèn, bên dưới đồng hồ tốc độ).

Đặt đèn vào trong ốp mới và cố định bằng hai con ốc zin. Dây cáp nên luồn qua lỗ phía sau. Hãy nhớ gắn miếng cao su vào dây cáp ngay lúc này, nếu không lát sau sẽ quên đấy.

Cắm lại dây cáp và bịt kín lỗ bằng miếng cao su. Sau đó thắt dây rút nhựa lên miếng cao su đó.

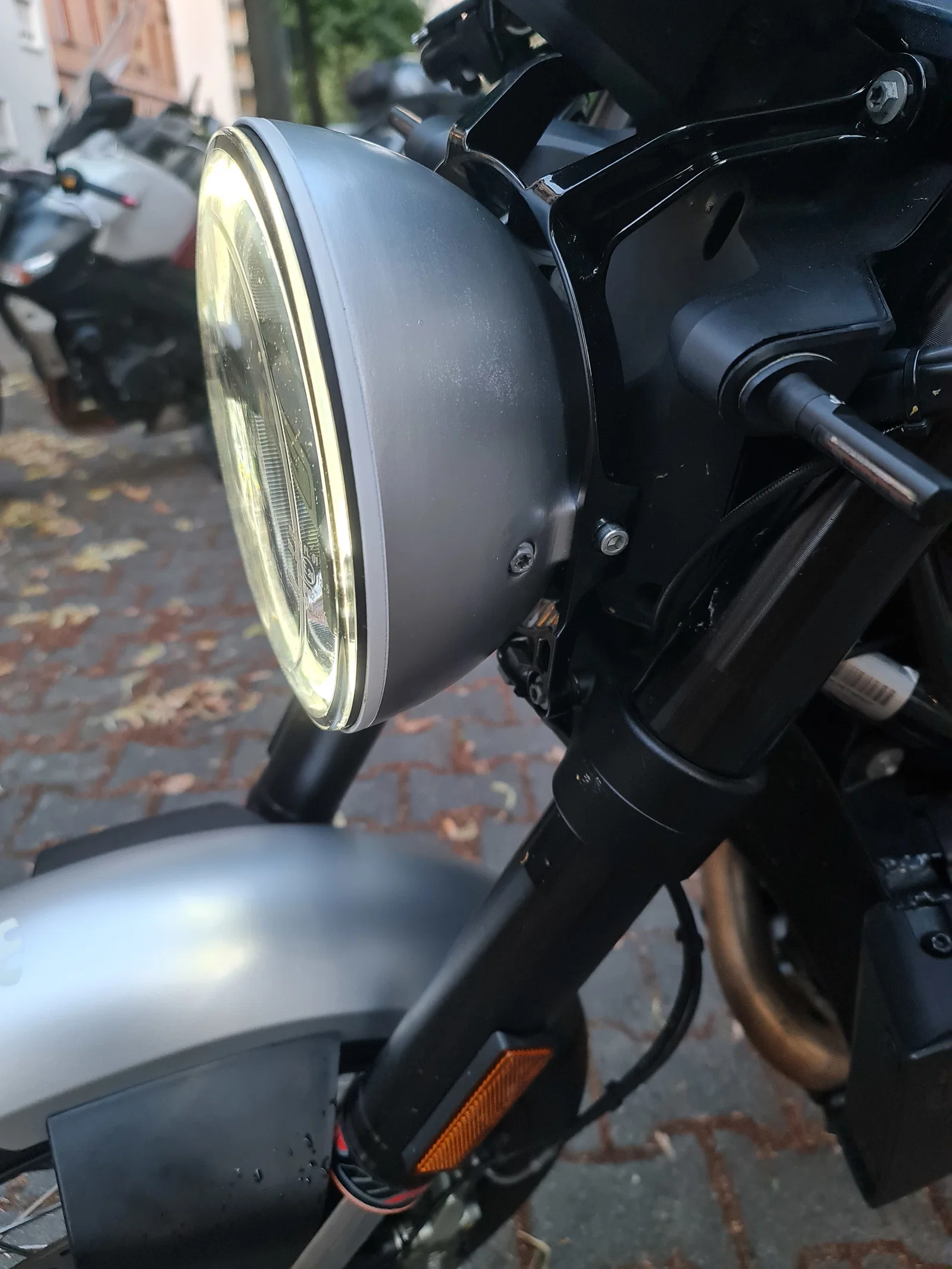

Dùng 2 ốc M6 và con ốc zin còn lại để lắp đèn trở lại xe. Chú ý đến góc của đèn. Khi bạn ngồi lên xe, đèn phải vuông góc với mặt đất.

Rất tiếc là mình không thể chỉnh sửa thiết kế này thêm nữa vì nó được thiết kế bằng Creo mà giờ mình không còn bản quyền phần mềm đó nữa rồi.
