Bản Remix của dụng cụ quấn cuộn nhựa Filament (Filament Spool Winder)

Sau khi nhận ra các file STL gốc bị chia tỉ lệ theo inch thay vì mm, mình đã khắc phục đơn giản bằng cách mở trong Windows 3D Builder rồi lưu lại. Sau vài (!) tiếng in ấn... mọi thứ đã khớp hoàn hảo.

Mình in bằng nhựa PLA với mật độ infill khác nhau tùy bộ phận và không gặp vấn đề gì với các ren vặn. Ngoài ra, bộ truyền động trục vít (worm gear) có thể in mà không cần support. Chỉ cần mài giũa nhẹ vài phút là xong.

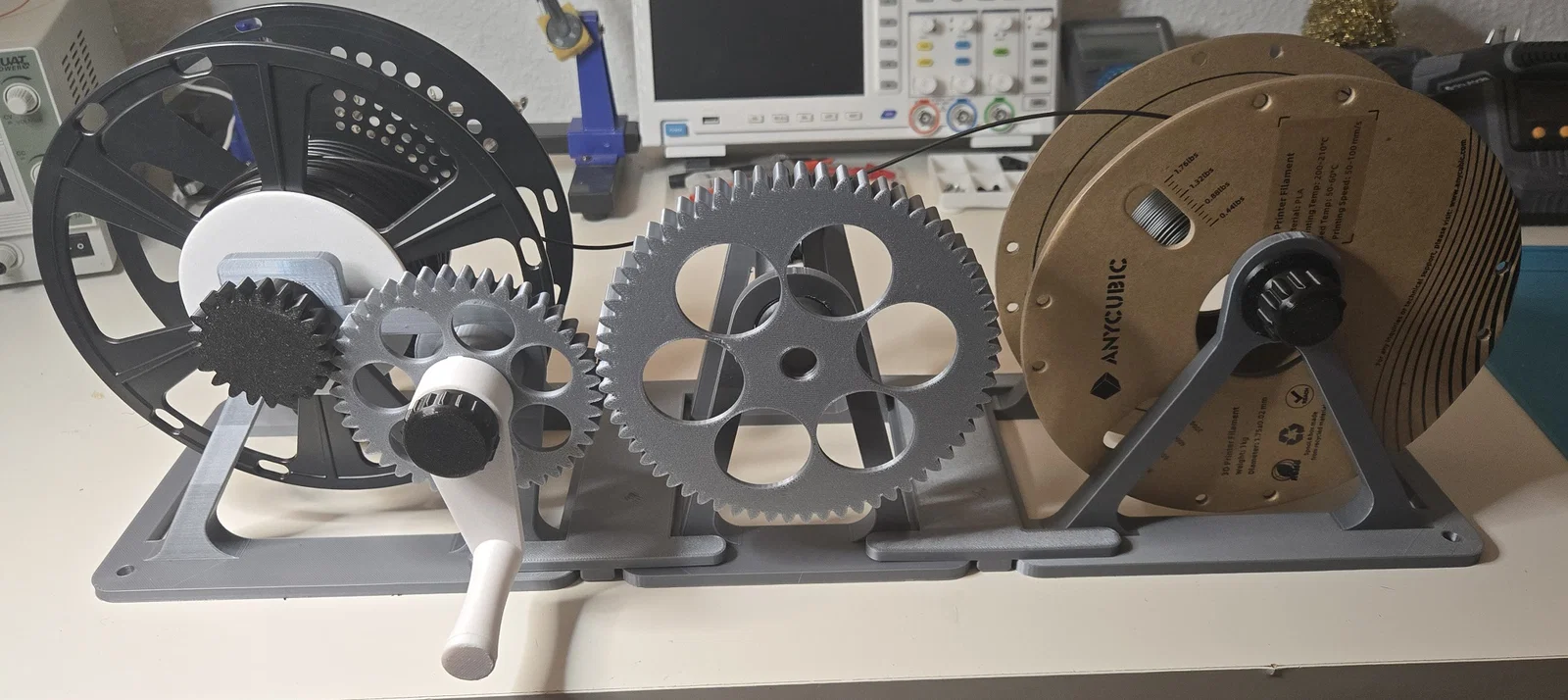

Cuối cùng, máy chạy rất mượt mà. Nó làm mình nhớ đến bộ phim "Modern Times" của Charlie Chaplin...

Các thay đổi / bổ sung của mình

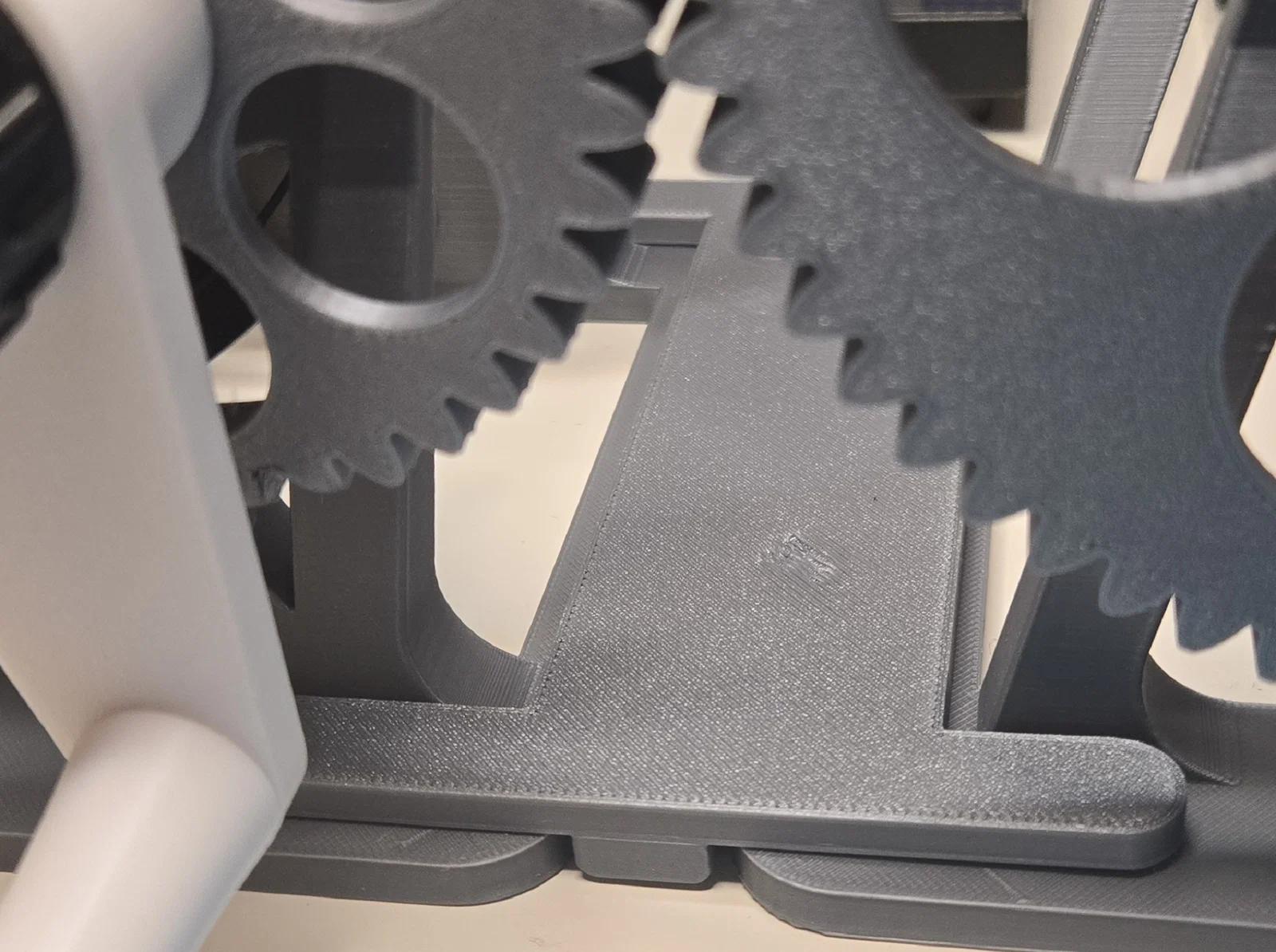

1. Thay vì bắt vít ba đế vào tấm gỗ, mình nối chúng bằng hai giá đỡ đế giống hệt nhau. Phần đầu dài của cả hai giá hướng ra ngoài. Nếu máy bị trượt trên bàn, bạn hãy cố định toàn bộ máy bằng hai kẹp vít, giá đỡ đủ cứng cáp (miễn là bạn in với đủ độ infill).

2. Một số cuộn nhựa hơi hẹp, để cố định chặt trên đế bên trái, mình đã thêm miếng đệm (raiser) để đặt vào trục ở mặt sau.

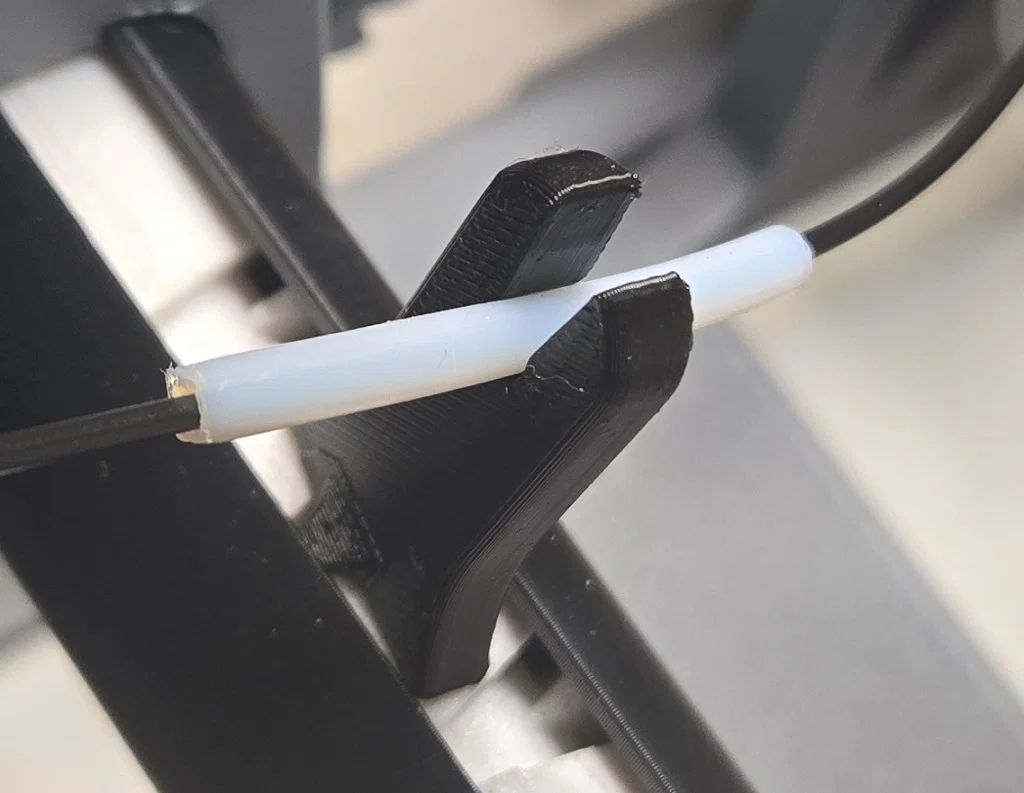

3. Để nối sợi nhựa từ hai cuộn gần hết sau khi hàn, ống PTFE cần phải tháo lắp linh hoạt. Đó là lý do có chiếc chốt dẫn hướng (Guide Pin) mới này. Bạn hãy hàn hai đầu sợi nhựa lại với nhau (ví dụ bằng ), sau đó nhấn ống PTFE đã luồn sợi vào khe. Khi quấn xong, bạn có thể tháo ống PTFE ra và gắn lại vào dụng cụ hàn mà không cần cắt đôi ống.

Ngoài chiếc chốt, không có gì khác bị thay đổi.

Cập nhật ngày 5 tháng 7.

Thêm một số nâng cấp:

1. Một miếng đệm dày 23mm đặt trên trục đế bên phải, giúp các cuộn nhựa hẹp không bị nhảy qua lại khi đang quấn.

2. Một bản remix của Filament Spool Winder - adapter side, trong đó các phần nón bên trong đã được loại bỏ. Nó giúp lắp vừa vào trục đế bên phải, rất cần thiết nếu cuộn nhựa có đường kính lỗ lớn để tránh bị chạm xuống bàn.

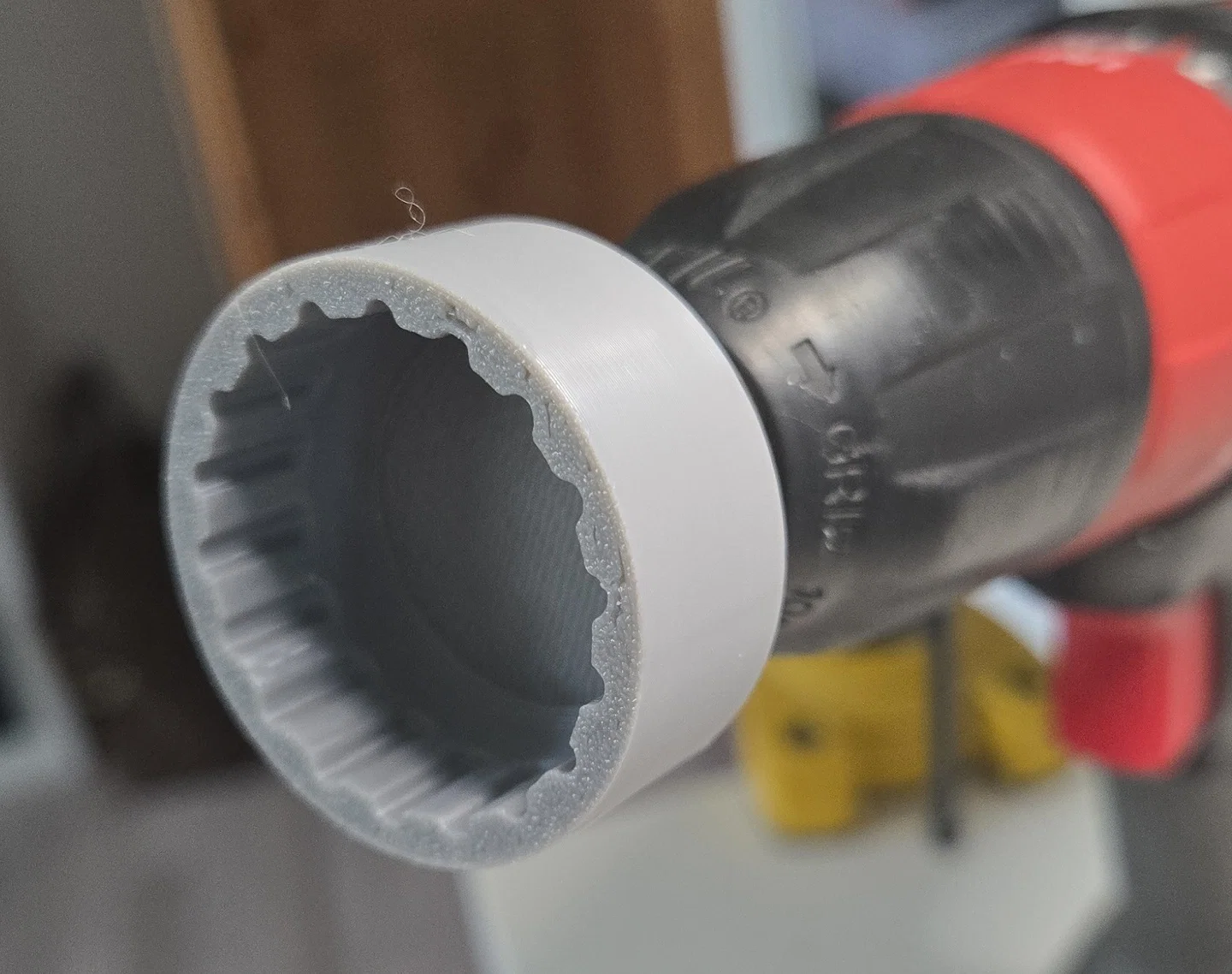

3. Một bản remix của file "Final Motor Mount" đã được thiết kế lại một chút. Ngoài ra còn có một phụ kiện cho máy vặn vít cầm tay. Giờ đây bạn có thể vận hành đế bên trái bằng máy vặn vít.

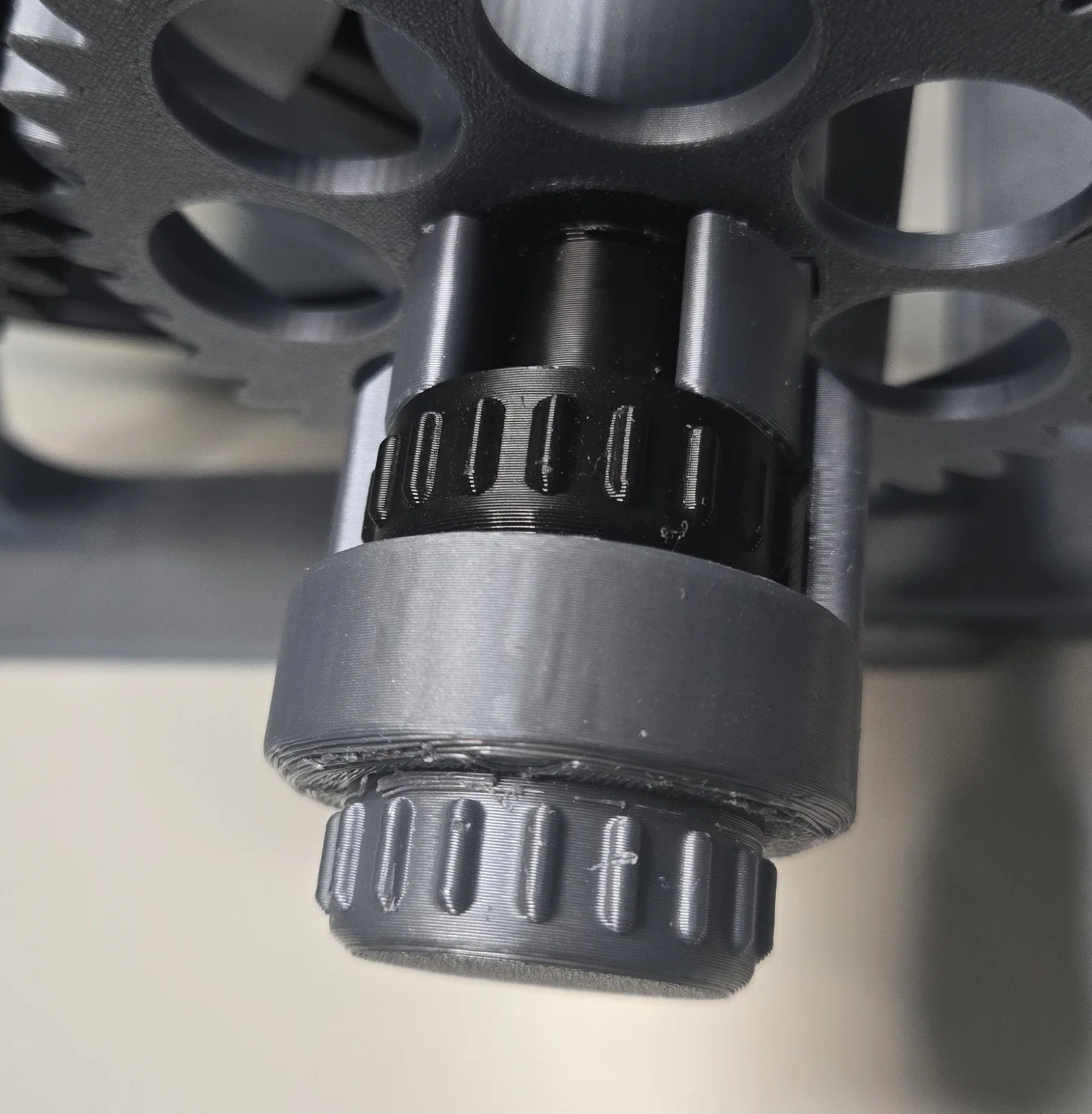

Cách lắp adapter đơn giản nhất:

• Tháo tay cầm (Hub Handle Drive) khỏi đế.
• Lắp vít vặn tay (Handle thumb screw) vào đó.
• Đặt Cordless Screwdriver Adapter lên vít.
• Đẩy tay cầm phía sau (Gear rear handle) vào hub sao cho các khớp lẫy vào đúng vị trí.
• Vặn chặt mọi thứ lại vào đế.

Lưu ý:

Hầu hết các loại máy vặn vít hiện nay đều dừng lại ngay lập tức khi thả nút nguồn, điều này có thể gây hỏng bánh răng do quán tính. Vì vậy, trước khi tắt máy, hãy tách máy ra khỏi bánh răng! Và đừng quay quá nhanh... sự kiên nhẫn một chút sẽ mang lại kết quả tốt hơn.
