Vòng lặp xoắn ốc cho đường ray bi GraviTrax (3 ô, rãnh không cần hỗ trợ)

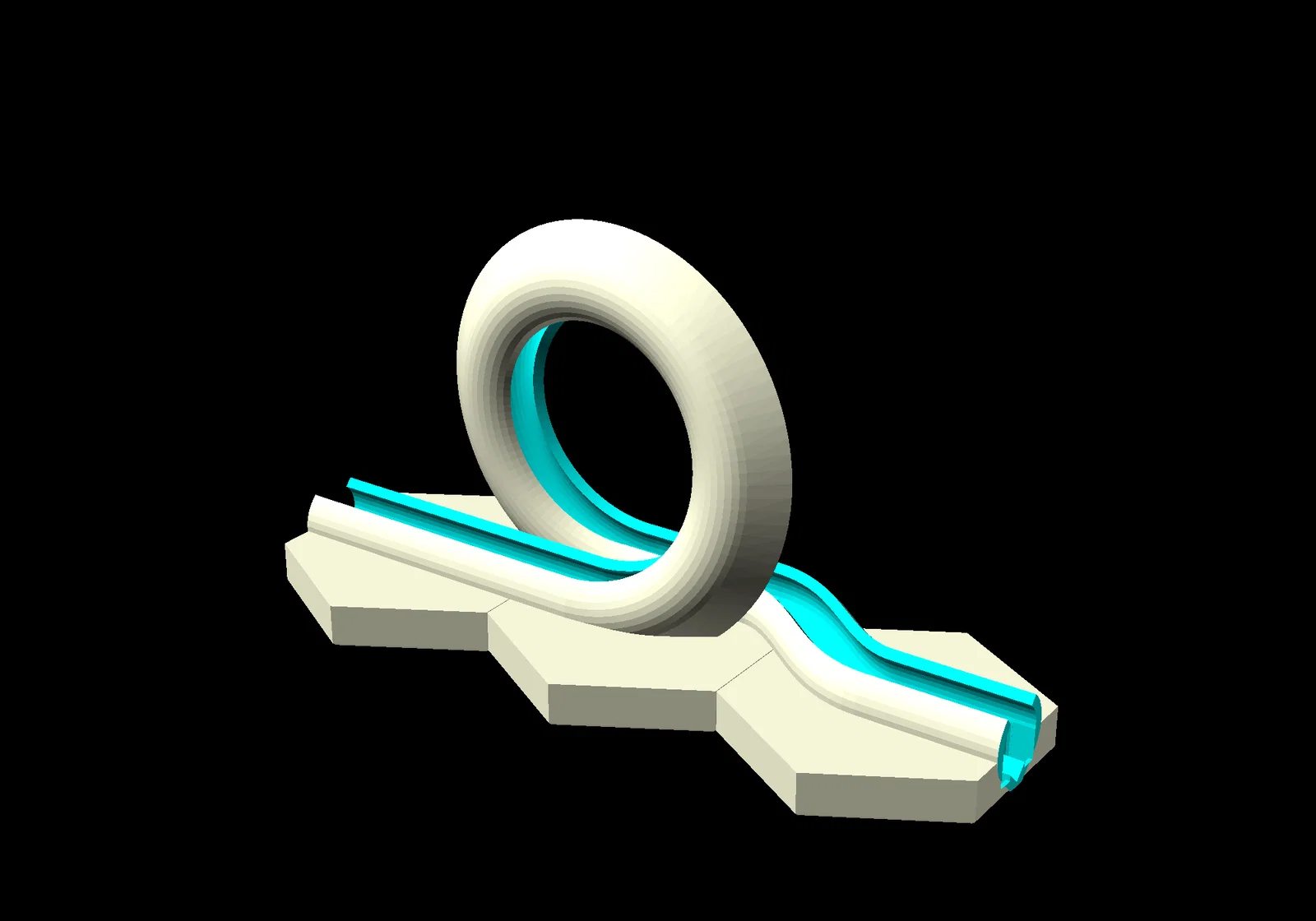

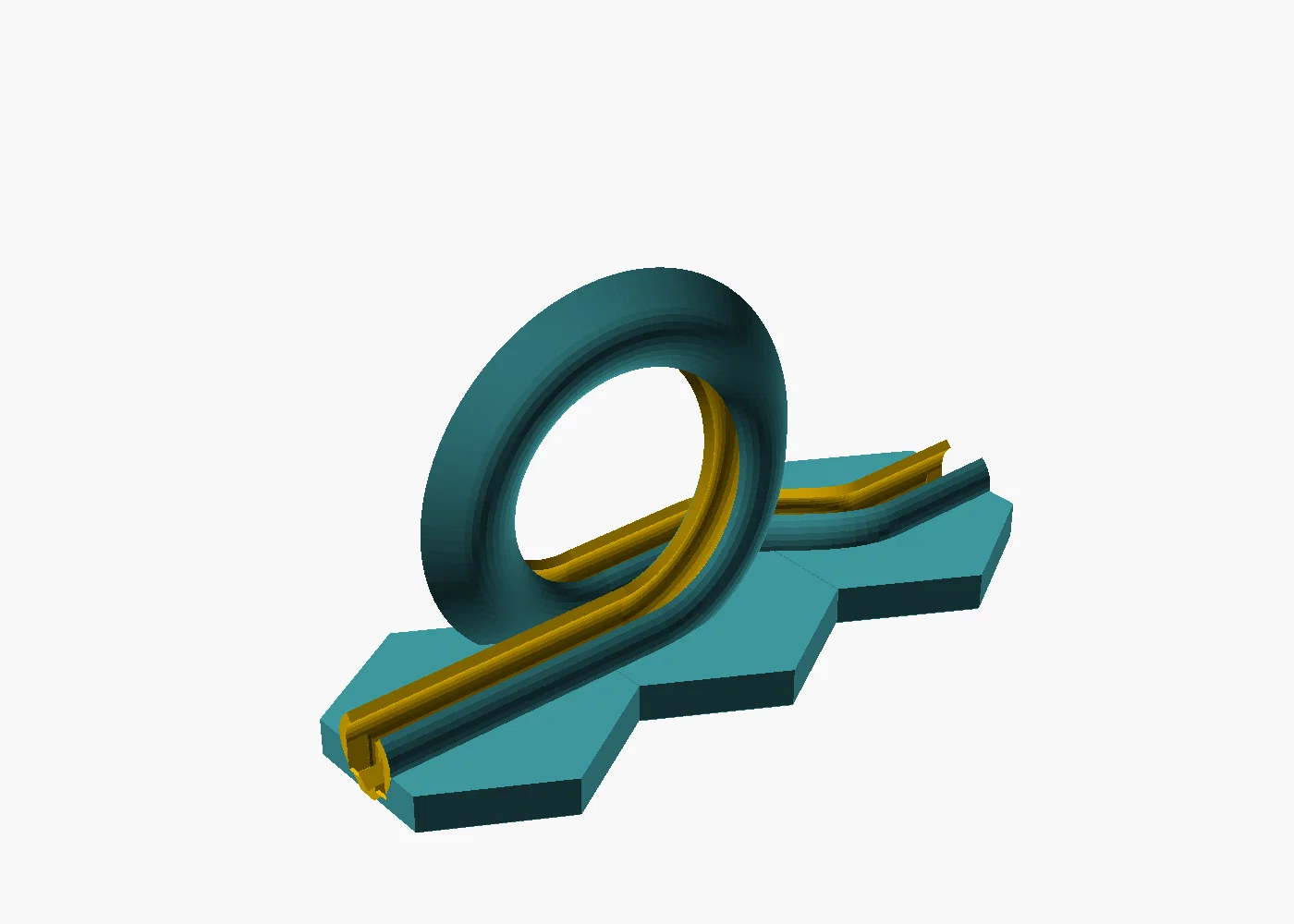

Một vòng lặp xoắn ốc thẳng đứng dành cho hệ thống đường ray bi lăn tương thích với GraviTrax. Viên bi đi vào ở độ cao đường ray tiêu chuẩn, thực hiện một vòng lặp 360° đầy đủ và quay trở lại trục lưới trên diện tích 3 ô lục giác (181 mm). Đã bao gồm mã nguồn OpenSCAD hoàn toàn tham số hóa.

Điểm nổi bật của thiết kế

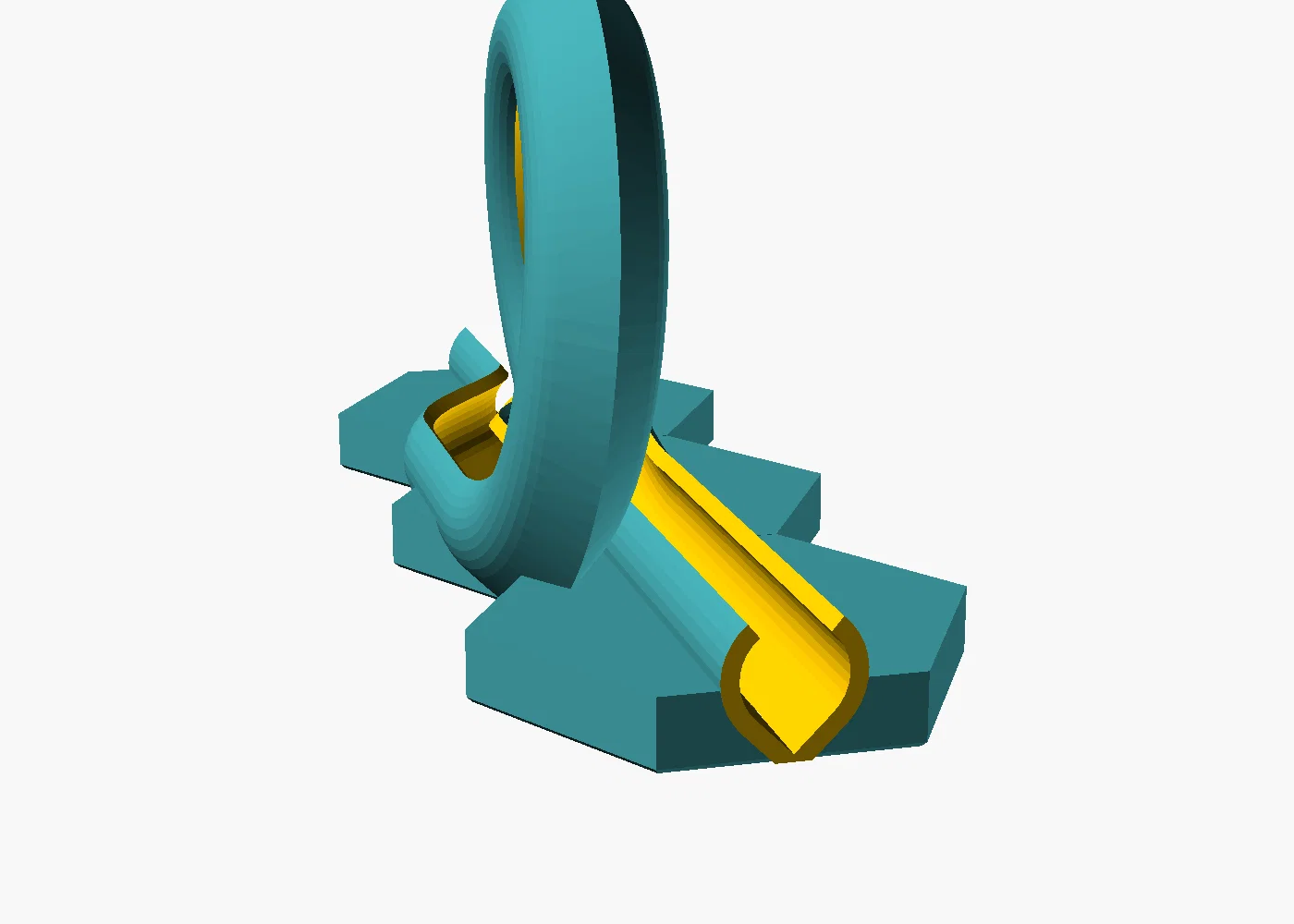

• Hình xoắn ốc thực thụ: đường ray dịch chuyển sang ngang 20 mm trong khi thực hiện vòng lặp để đầu vào và đầu ra không bị va chạm, sau đó một đường cong chữ S sẽ đưa viên bi trở lại trục ô lưới.

• Hồ sơ rãnh chữ V (vòm Gothic 90°): hình chữ V luôn hướng ra phía ngoài vòng lặp, nơi lực ly tâm ép viên bi vào. Nó giúp viên bi tự định tâm, tạo ra hai đường tiếp xúc lăn sạch sẽ và giữ cho mọi phần nhô ra bên trong ở mức ≤45° — kênh in mà không cần hỗ trợ (supports) bên trong.

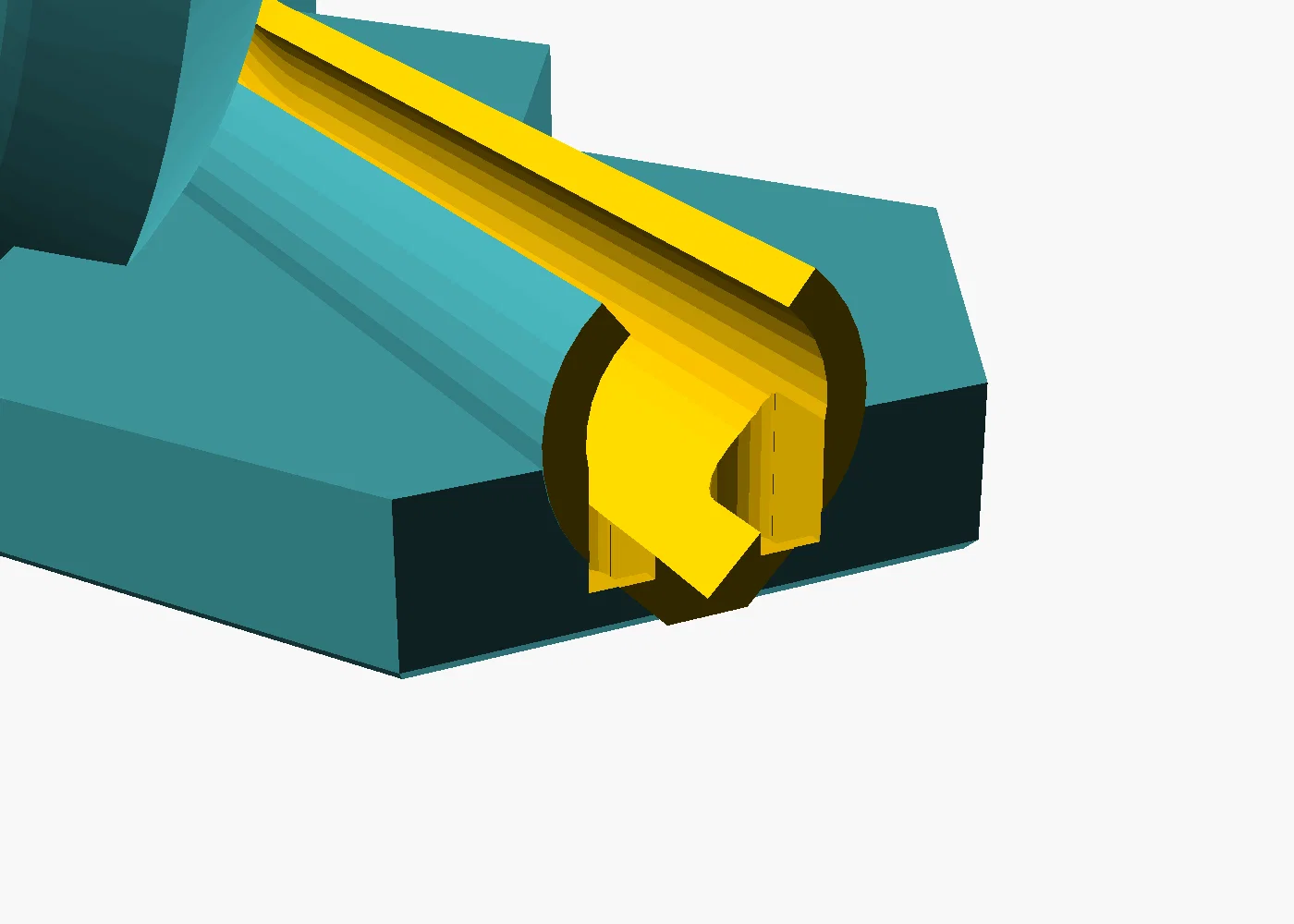

• Tích hợp đầy đủ kiểu GraviTrax: ba chân lục giác nằm trên lưới, các rãnh bên dưới chấp nhận các vòng neo tấm đế đi kèm và cả hai miệng đầu vào/đầu ra đều có ổ cắm đường ray kiểu chính thức (hốc mũi + khe kẹp với gờ giữ) để các đường ray tiêu chuẩn khớp vào.

• Khe quan sát dọc theo vòng lặp (9 mm — viên bi 12.5 mm không thể thoát ra ngoài).

Vật lý: đối với một viên bi thép lăn trong rãnh chữ V 90°, độ cao rơi lý tưởng tối thiểu là 2.9·R. Với R = 35 mm và tổn thất thực tế, hãy cấp bi cho vòng lặp từ độ cao ≥160 mm so với đầu vào (khoảng 16 viên gạch chiều cao). Nếu tháp của bạn thấp hơn, hãy giảm R trong file .scad và render lại (OpenSCAD nightly với Manifold render trong chưa đầy một giây).

In ấn

• looping.stl: giữ nguyên hướng, lớp in 0.2 mm, khuyến khích sử dụng brim. Không cần hỗ trợ bên trong kênh; tùy chọn sử dụng tree supports chỉ từ bàn in cho phần đỉnh bên ngoài của vòng lặp. Tường ≥ 2.4 mm (6 × 0.4 perimeters).

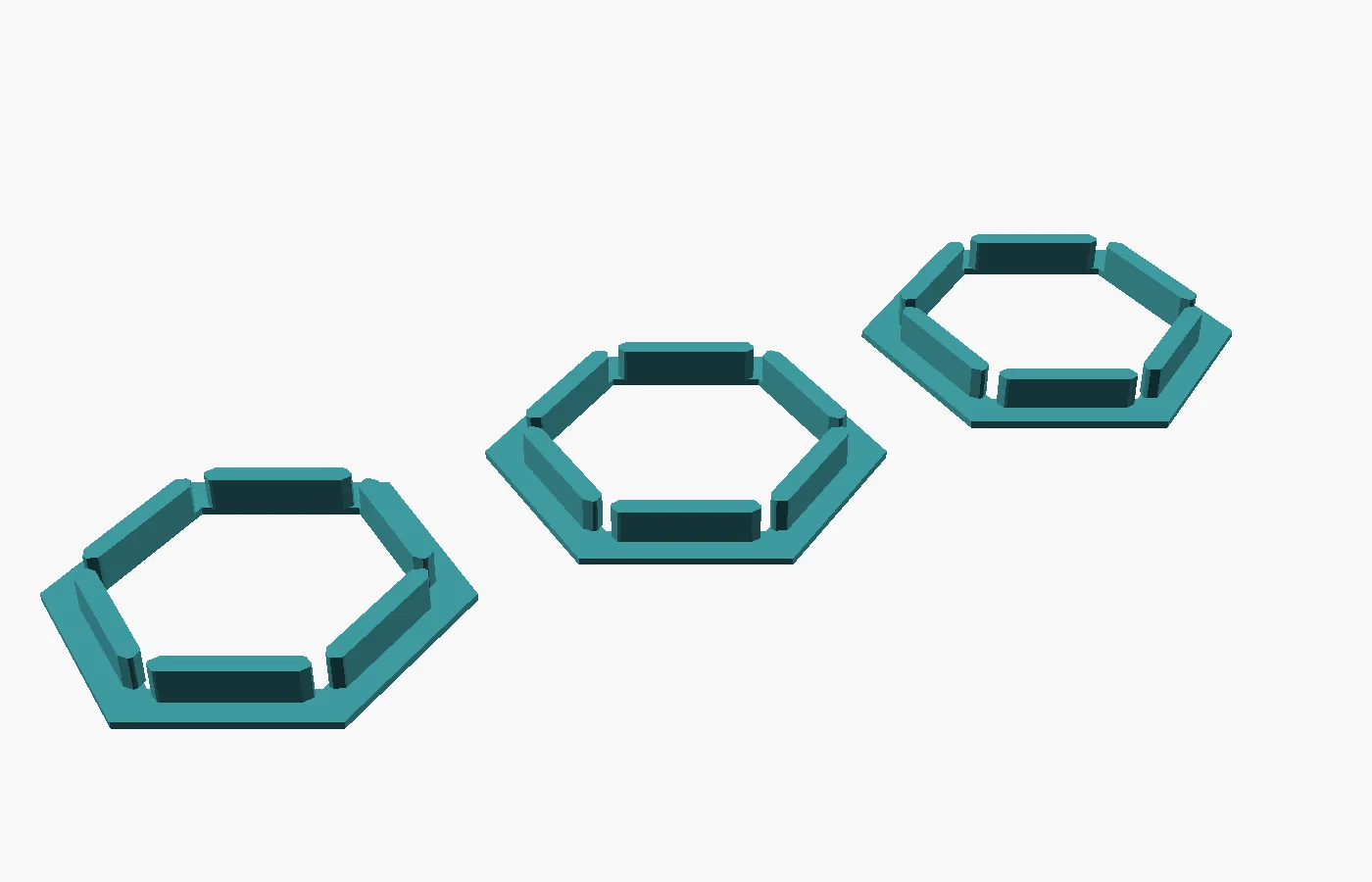

• anillos.stl (2 vòng neo): in phẳng như hướng, lật ngược và ấn vào các lỗ tấm đế dưới ô 1 và 3, sau đó đặt vòng lặp lên trên (chân giữa không cần neo). Đối với PETG, hãy đặt petg = 1 trong anillos.scad.

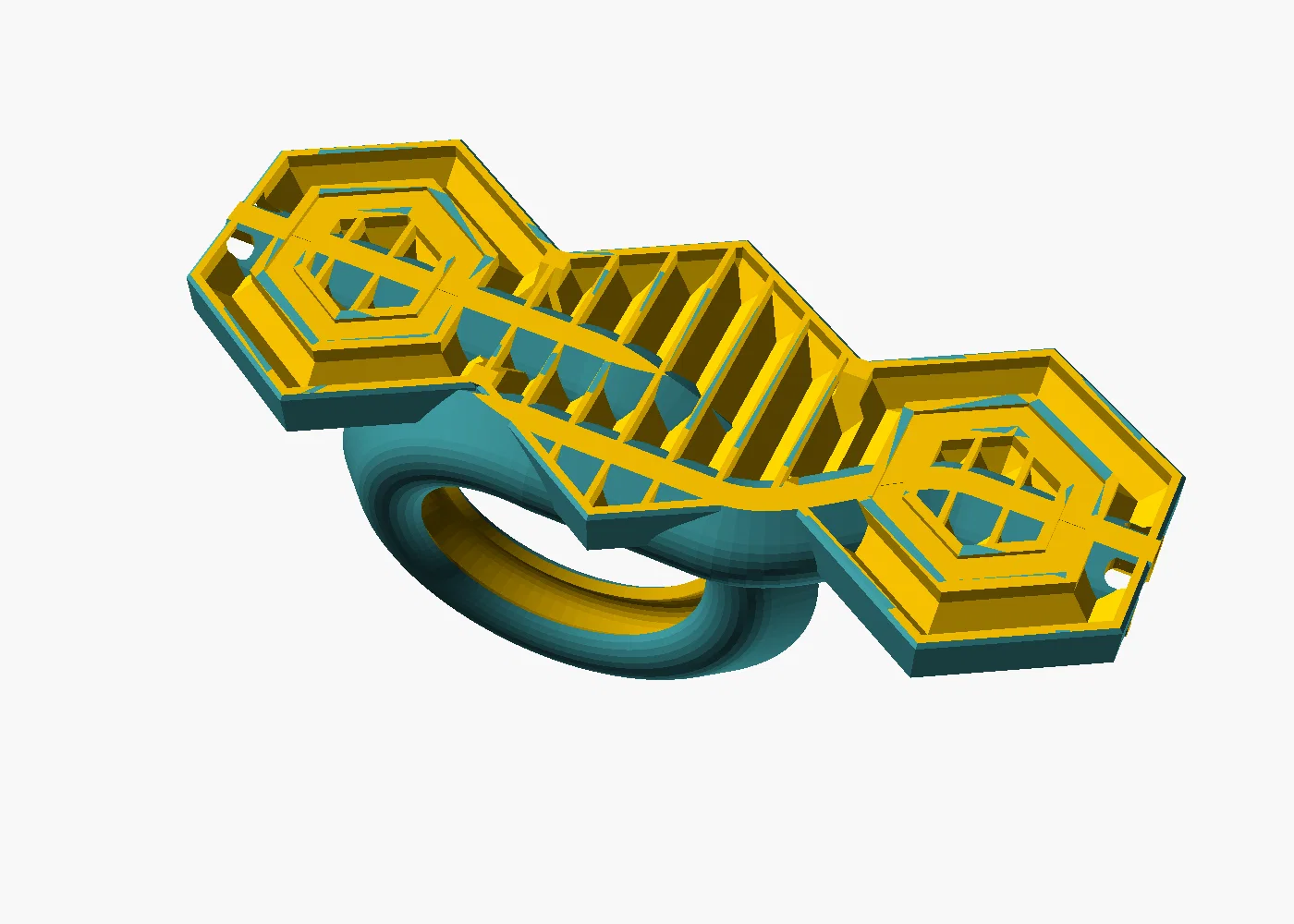

• Hỗ trợ (Supports): không cần — kênh (vòm gothic), hốc đế (trần 45°) và các đường ống hàn đều tự hỗ trợ.

Lắp ráp: chiếm 3 ô theo hàng; hãy để trống hai ô ở phía +Y của ô 1–2 (vì đường xoắn ốc bay qua phía trên chúng ở độ cao thấp). Viên bi đi vào ở cạnh ô 1, thoát ra ở cạnh ô 3; cả hai đều chấp nhận các đường ray tiêu chuẩn hoặc các ô kề cận trực tiếp.

Kích thước giao diện (bước lục giác, chiều cao đường ray, ổ cắm đường ray, vòng neo) được lấy từ thư viện cộng đồng mkaschub/gravitrax-extensions — cảm ơn họ! Tất cả mã được viết từ đầu; hoàn toàn tham số hóa.

GraviTrax là thương hiệu của Ravensburger. Đây là một bộ phận tương thích không chính thức.
