Đầu kết nối Extruder - Phiên bản 3 mảnh với ren M3

Mình đã thiết kế lại phần kết nối Extruder để các cạnh trông mượt mà hơn, đồng thời giúp việc in ấn dễ dàng hơn bằng cách tách các chân kết nối ra để thân chính có thể in mà không gặp trở ngại. Mình cũng đã làm lại phần cổ họng để khi bạn lắp vào đầu in (hot end), độ rộng của nó được đồng nhất.

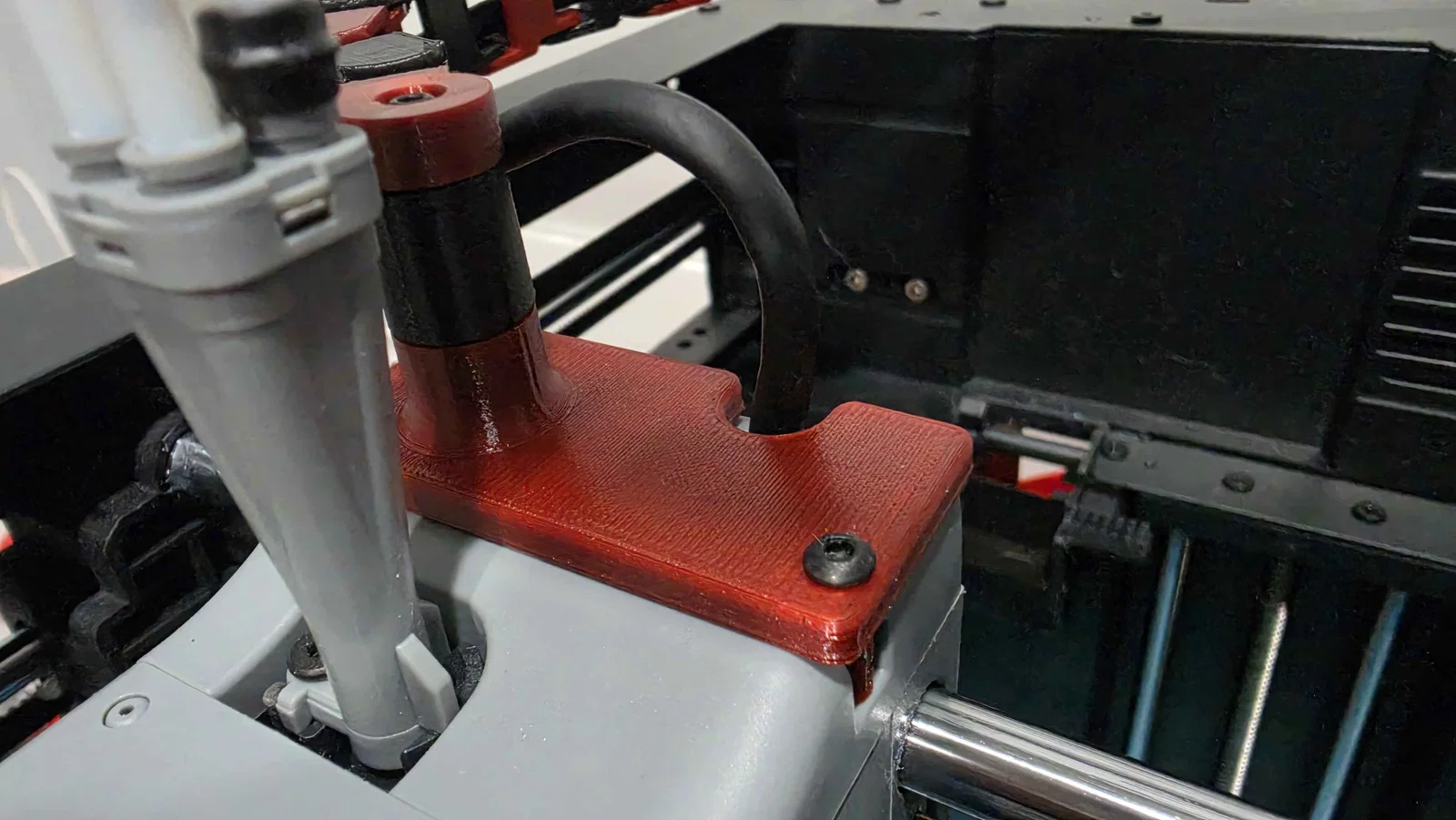

Mình đã làm các chân dày hơn để in chắc chắn hơn, thêm ren M3x0.5 vào đầu kết nối phía trên. Các góc được bo tròn và mình tạo một khe nhỏ cho dây cáp thay vì cắt một phần lớn như trước. Trụ đỡ được lệch sang trái một chút để có không gian cho dây cáp uốn cong gọn gàng hơn. Phần đế mỏng hơn 1mm giúp ốc vít M3x20mm bám ren tốt hơn. Không cần hỗ trợ (support) khi in.

Các chân được thiết kế dạng vặn ren. Bước ren khá thưa để dễ in hơn, nhưng các bạn lưu ý đừng vặn quá mạnh tay nhé. Nó sẽ trượt vào đúng khớp khi bạn đặt đúng rãnh.

CẬP NHẬT LÀM RÕ: Mình nhận thấy đầu đùn (extruder head) có 2 phiên bản khác nhau. Mẫu này chỉ dành riêng cho bản v2, không phải v1. Mình không có bản v1 để làm mẫu nên không thể thiết kế cho phiên bản đó được. Nếu có bạn nào gửi cho mình file STL của bản v1, mình rất sẵn lòng thiết kế thêm một phiên bản thay thế phù hợp với bản v1 đó.

LƯU Ý: Hãy chắc chắn bạn mua ốc M3 với bước ren 0.5mm. Các loại ốc vít bạn tìm thấy trên Amazon hay các trang web khác thường có bước ren 0.35mm nên sẽ không khớp tốt. Mình đã phải mua đúng loại ốc từ cửa hàng AMains hobby.

Loại ốc mình đã dùng là: HPI Racing button head screw M3x30mm (Hex Socket/10pcs) mã số: 160774
