Tiger Spinner - Phiên bản Nâng cấp Chiến đấu V2

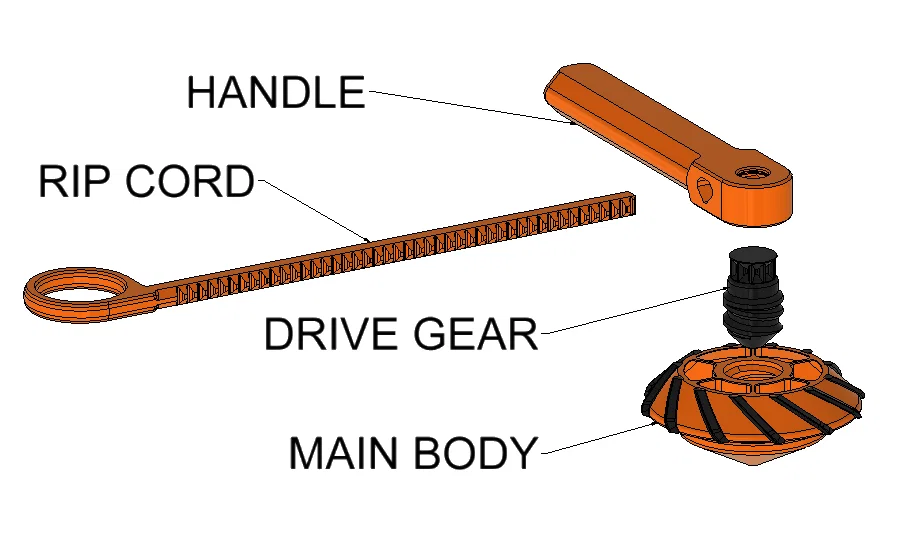

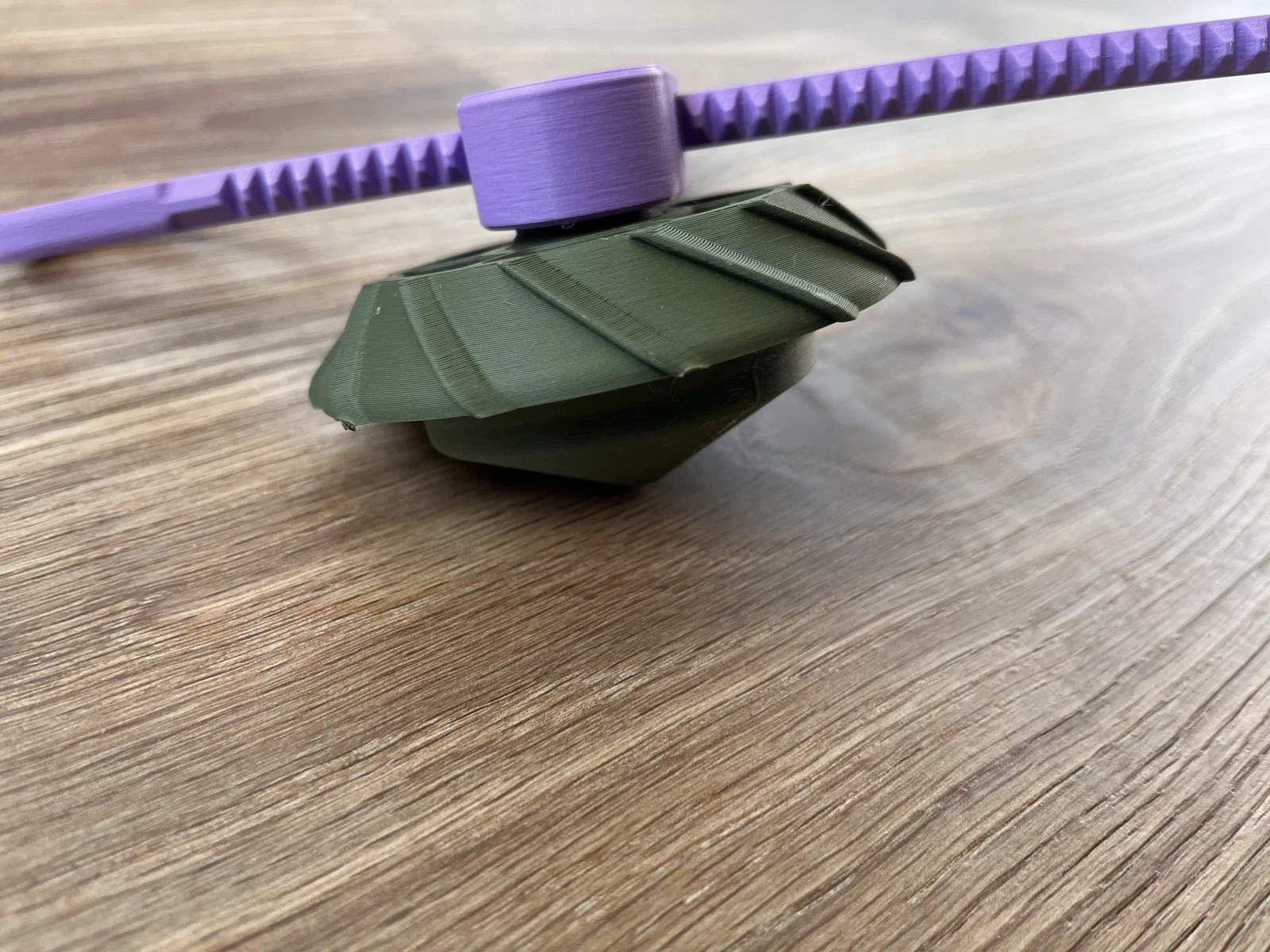

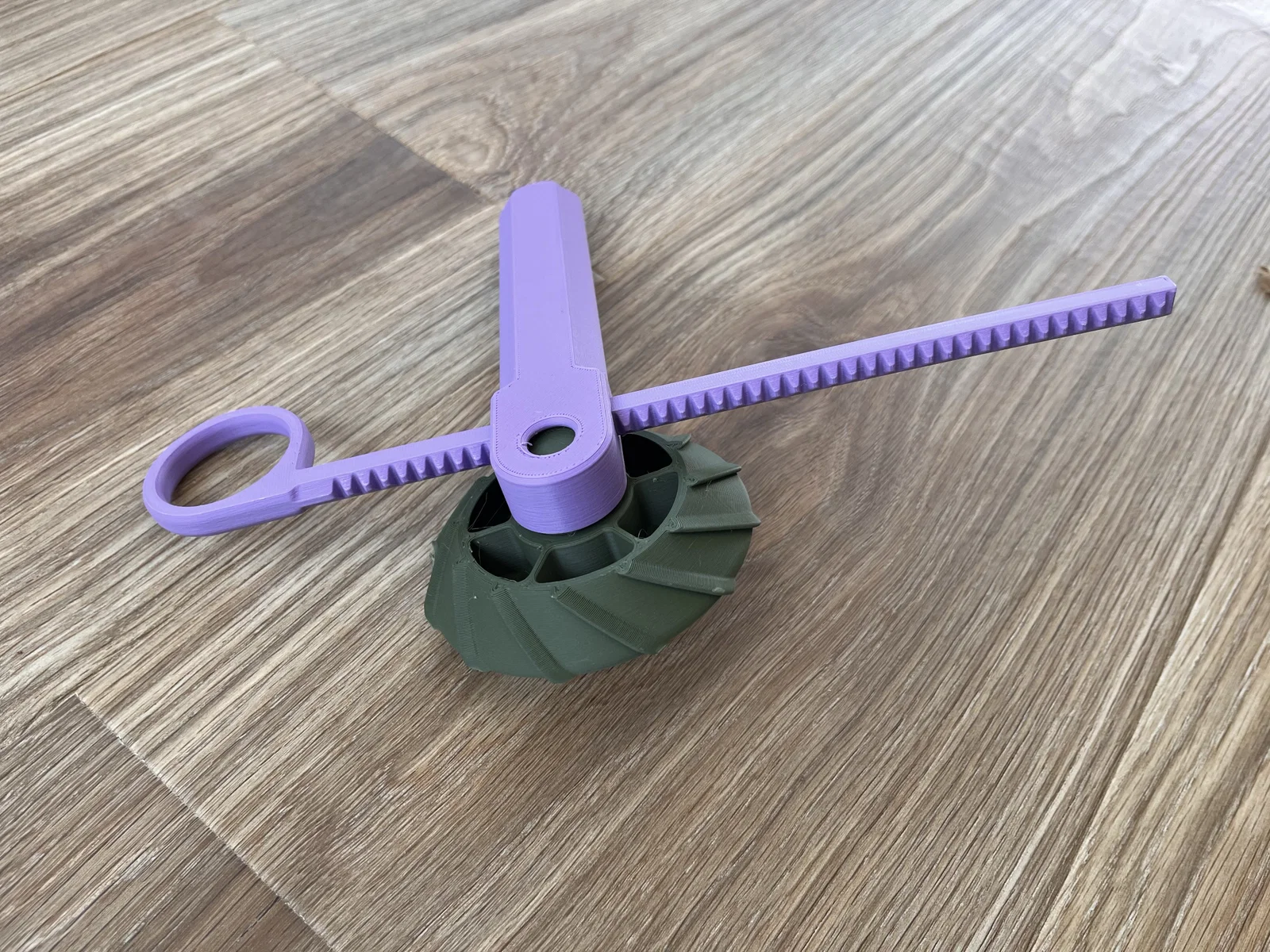

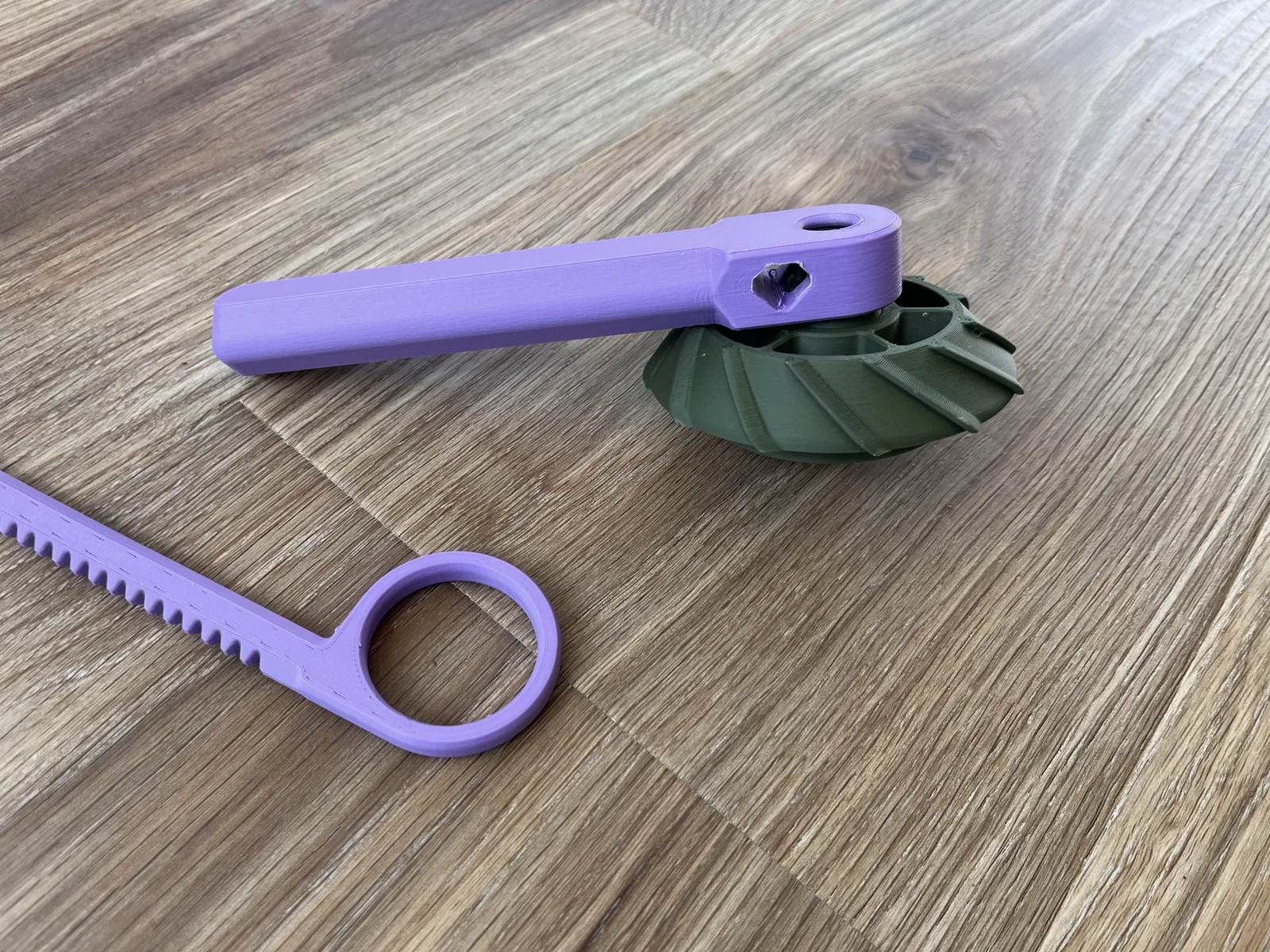

Đây là con quay chiến đấu thứ ba và cũng là cuối cùng của mình, sử dụng chung thiết kế tay cầm và dây giật (ripcord). Nó kết nối với bánh răng có biên dạng thân khai (involute gear) trên phần đỉnh được vặn ren vào. Phần này được tách rời khỏi thân chính để bạn không cần phải dùng bất kỳ support nào khi in. Cả phần bánh răng và thân con quay đều có ren in sẵn để bạn có thể vặn chặt và bắt đầu chơi ngay! Mình có thiết kế hai kích cỡ dây giật để bạn có thể in tất cả các bộ phận này ngay cả trên máy Prusa Mini.

Bạn có thể xem hai thiết kế trước của mình tại đây và để thấy được sự tiến hóa trong thiết kế của mình. Con quay được giữ cố định bởi thanh răng khi đạt tốc độ cao. Ngay khi bạn giật dây xong, con quay sẽ rơi xuống đất và bắt đầu tấn công. Mình đã thêm các gân gia cố bên trong và tăng độ dày tường ngoài. Nếu bạn in đặc (full infill), mô-men quán tính sẽ được tối đa hóa nhờ khối lượng tập trung xa tâm. Ngoài ra, phần đế còn có thêm vật đối trọng giúp con quay luôn đứng vững. Hãy thử ngay và tận hưởng nhé!

Lưu ý về cuộc thi

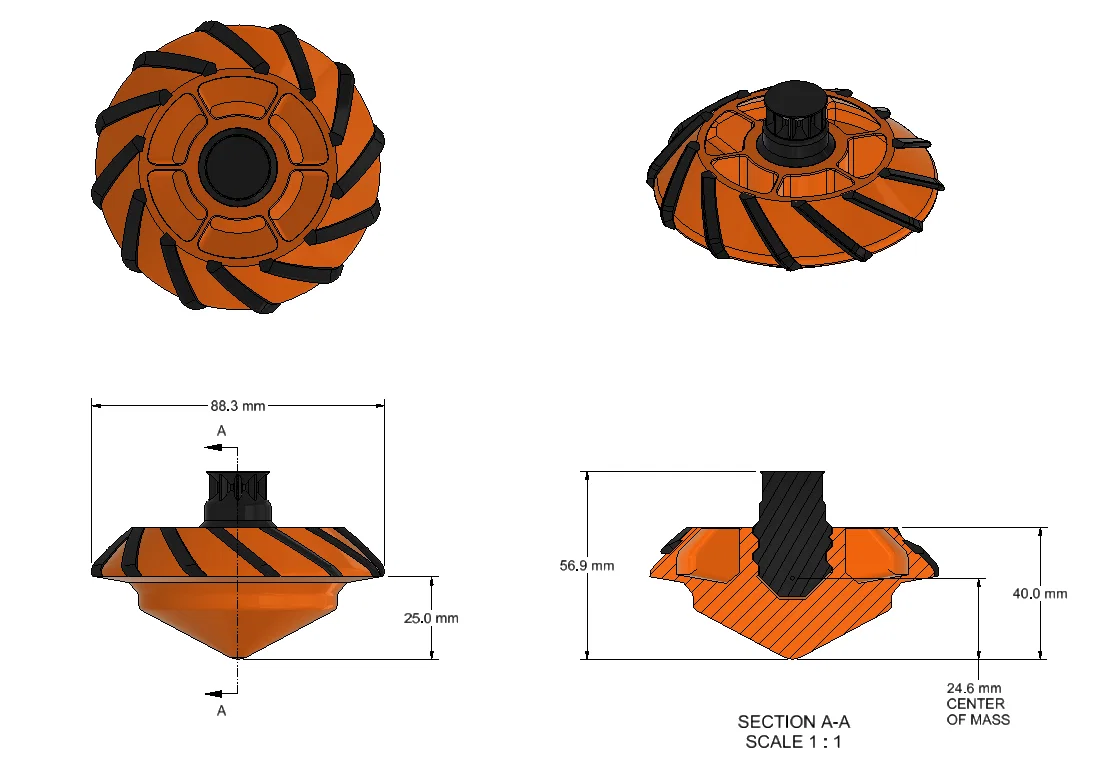

Dây giật có độ dài vừa đủ để đáp ứng quy định giới hạn. Ngoài ra, như đã thấy trong bản vẽ, chiều cao lưỡi quay khớp hoàn hảo với yêu cầu 25mm. Không giống như nhiều tùy chọn khác, lưỡi quay được thiết kế vát góc để vừa phóng đi, vừa đẩy đối thủ mất thăng bằng mà vẫn giữ được tốc độ quay. Hãy xem ảnh gif để thấy con quay này (màu xanh lá) hất văng con quay V2 cũ của mình (màu xanh ngọc) ra khỏi khung hình.

Giải thích cơ chế:

Bản thân con quay là một vật thể không ổn định trên một mặt phẳng không ổn định. Tuy nhiên, khi quay nhanh, hiệu ứng con quay hồi chuyển sẽ giữ nó đứng thẳng. Một con quay chiến đấu tốt nhất cần có trọng tâm thấp để ổn định và mô-men quán tính cao để chống chịu va chạm. Để có mô-men quán tính lớn (I = m*r²), bạn có thể tăng khối lượng (m) hoặc khoảng cách từ tâm (r). Một vòng tròn đặc ở bán kính tối đa sẽ giúp tăng mô-men quán tính, trong khi các phần cắt phối hợp với lõi đế đặc giúp giữ trọng tâm thấp hơn một chút. Cả hai yếu tố này đều được nhấn mạnh trong bản vẽ và là lý do bạn nên tốn thêm một chút nhựa để con quay thêm chắc chắn!

Lưu ý khi in:

Con quay được thiết kế với các khoang rỗng có chủ đích. Vị trí trọng tâm được tính toán dựa trên mật độ đồng nhất (in 100% infill, cùng chất liệu cho cả phần trên và dưới). Nếu bạn không in đặc (dưới 80%), trọng tâm sẽ không còn chuẩn nữa. Việc bổ sung vật đối trọng mật độ cao để hạ thấp trọng tâm là cực kỳ quan trọng để sống sót sau các va chạm và đứng vững. Con quay càng nặng thì khả năng chống chịu đối thủ càng tốt.

In đa vật liệu (Multi-body):

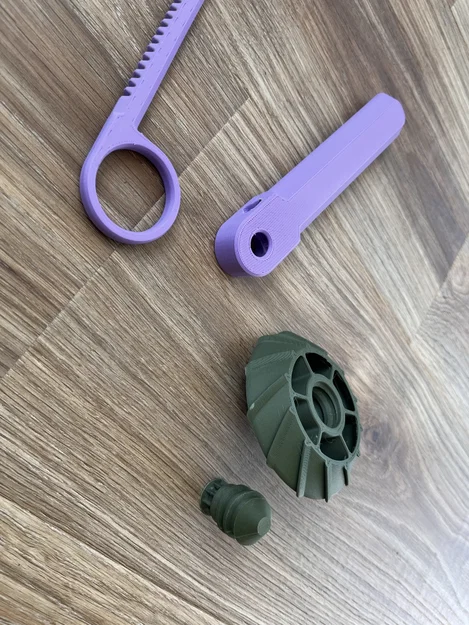

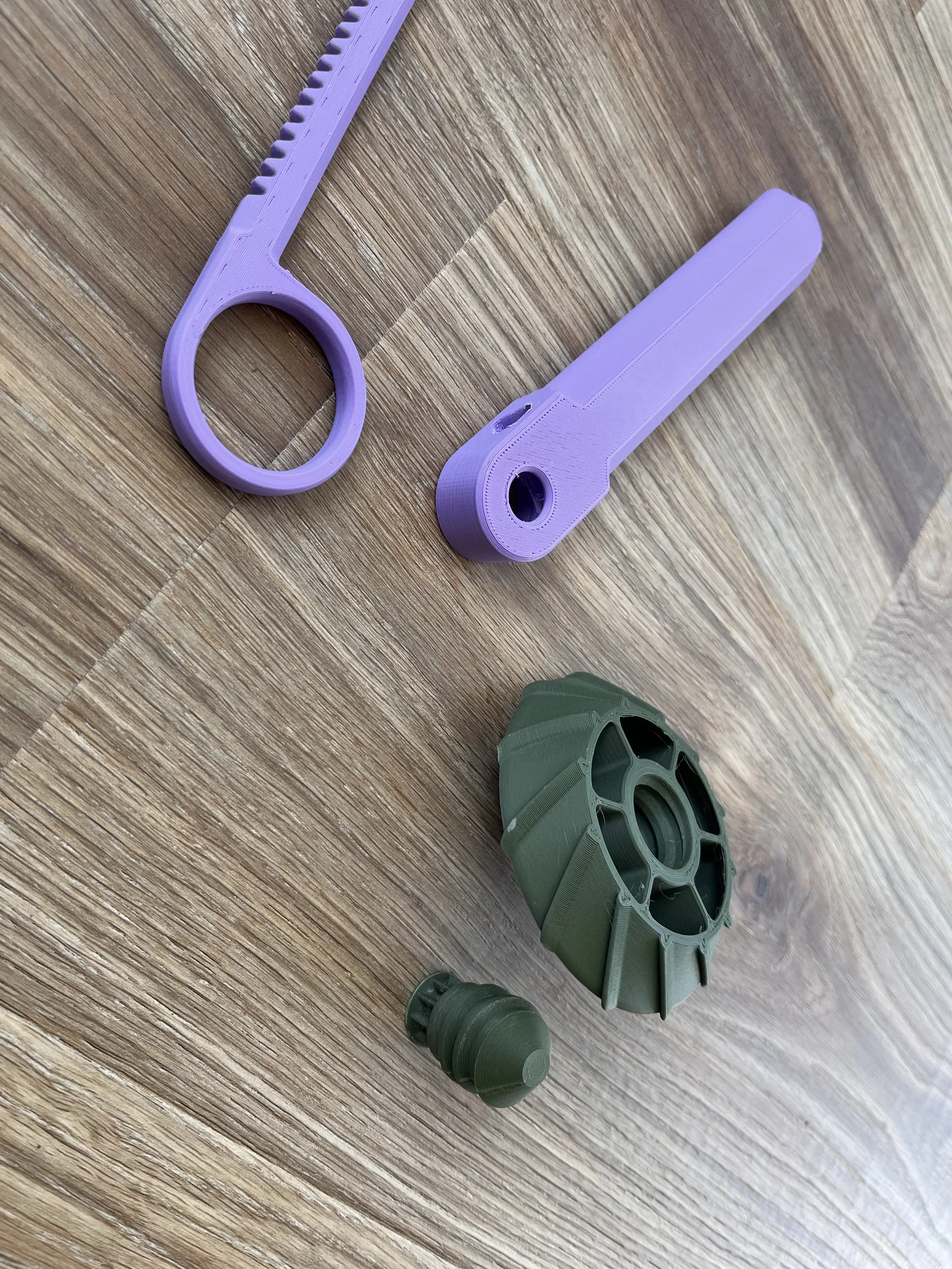

Đối với con quay, có ba phần. Phần đầu tiên chứa tất cả hình học trong một khối, phần thứ hai là thân đế và phần thứ ba là các gân con quay. Nếu bạn muốn in đa vật liệu như trong hình, hãy dùng phần thứ hai và thứ ba trong phần mềm cắt lớp (slicer); nếu bạn muốn làm mẫu thử nhanh hoặc in một chất liệu, chỉ cần dùng phần đầu tiên như mình đã làm trong các hình ảnh ban đầu. Chúc bạn in vui vẻ!

Đế hỗ trợ Remix:

Hãy kiểm tra file .stp của phần đế nếu bạn muốn sáng tạo thêm con quay của riêng mình. Đây là một hình trụ cơ bản (với biên dạng ren chính xác) mà bạn có thể đưa vào phần mềm CAD để tùy biến dựa trên đó!
