Hộp bảo vệ điều khiển chuyển động CNC Ethernet Smoothstepper (ESS)

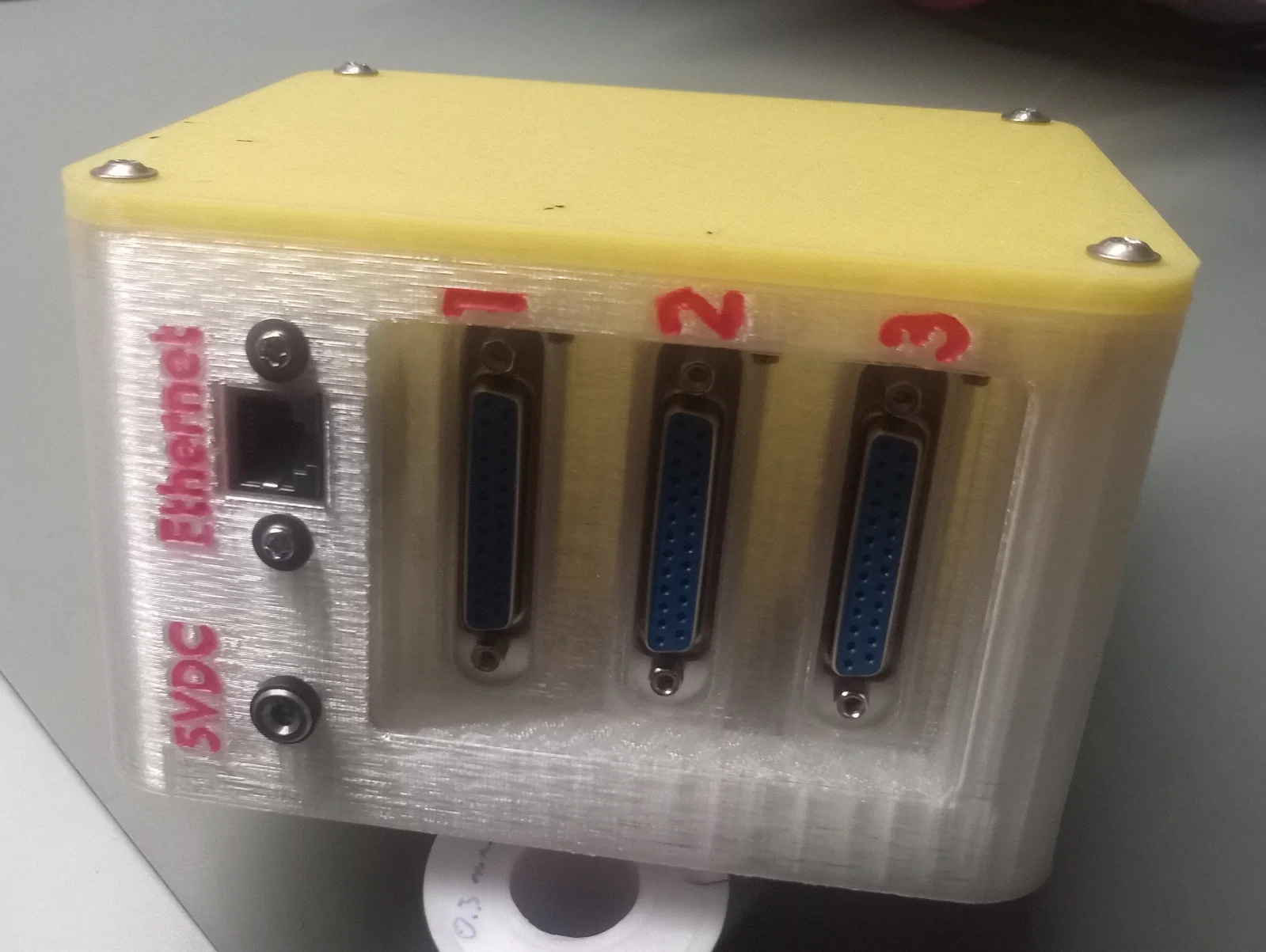

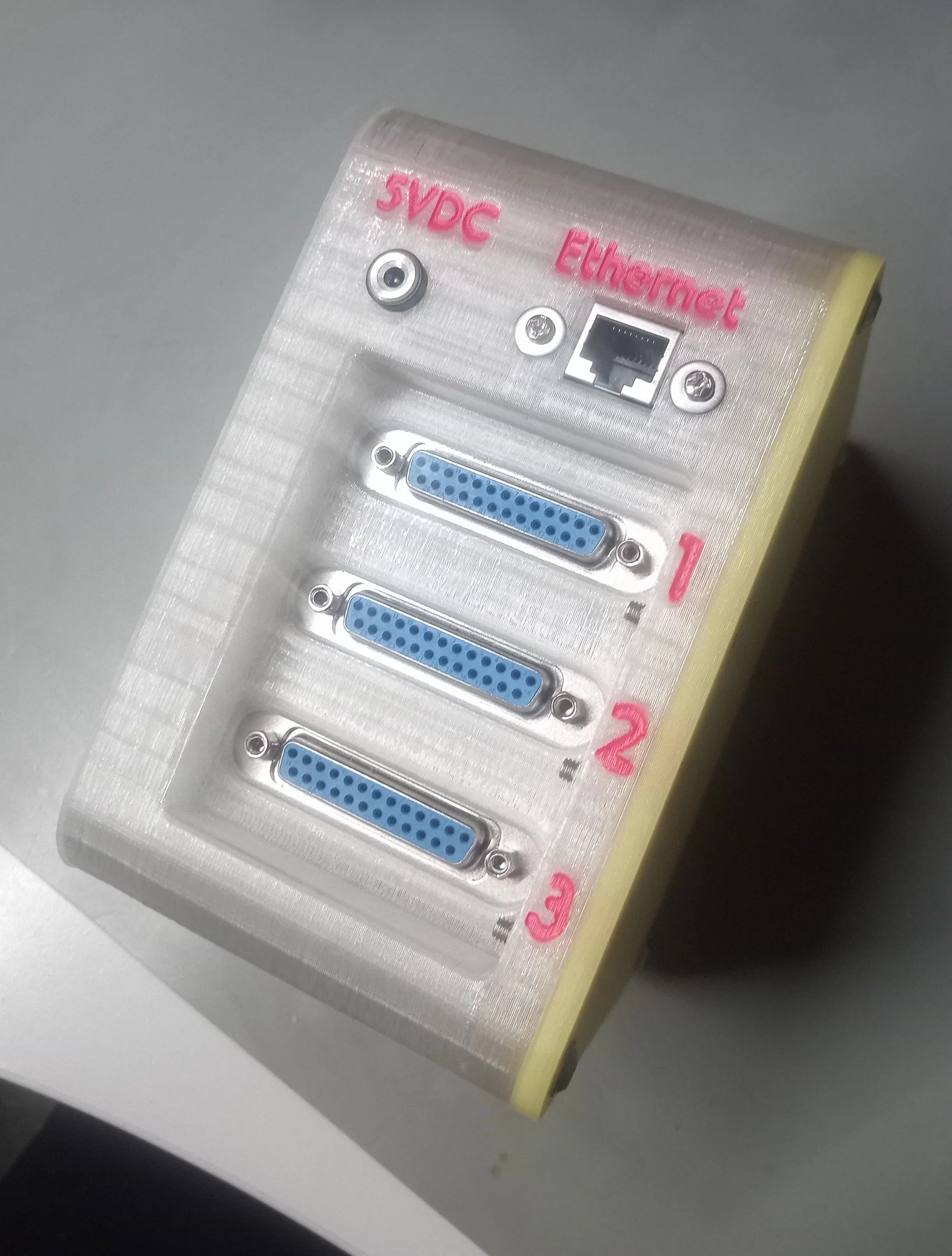

Vì mình không tìm được cái hộp bảo vệ nào ưng ý, vừa kín đáo lại vừa đưa được hết các cổng kết nối ra ngoài cho con ESS, nên mình đã tự thiết kế lấy một cái.

Ngoài board ESS, bạn sẽ cần chuẩn bị thêm:

1. 1-3 cái bracket DB25 female sang IDC26 loại low profile (ví dụ như Startech PLATE25F16LP 0065030848657, mình không quảng cáo cho họ đâu nhé).
2. 1 sợi cáp nối dài RJ45 ethernet góc vuông 90° (dài 30cm). Loại này trên thị trường hầu như đều giống nhau, bạn cứ dùng công cụ tìm kiếm là thấy ngay thôi.
3. 1 jack nguồn DC-022B 3.5x1.3mm. Mình dùng nguồn USB tận dụng kết hợp với cáp chuyển sang 3.5x1.3mm, nhưng bạn có thể mua hẳn cục nguồn 5V loại có sẵn jack này. Nhớ kiểm tra kỹ cực âm dương nhé!
4. 7 ốc cấy (brass thread insert) M4 loại ngắn.
5. 4 ốc cấy M4 loại tiêu chuẩn.
6. 7 con ốc M4x6 (mình thiếu ốc này nên hình chụp nhìn hơi lạ, bạn thông cảm).
7. 4 con ốc M4x10 hoặc M4x12.

Bạn có thể dùng loại ốc khác, nhưng nhớ là lỗ chờ đã được thiết kế vừa khít với ốc cấy M4, nên nếu muốn đổi loại ốc thì bạn phải sửa lại file thiết kế nhé.

Nhắc lại là hãy kiểm tra kỹ cực tính của nguồn điện trước khi cắm vào!

Mình in bằng PLA, infill 15% dạng lục giác (hexagon). Cần dùng support ở phần overhang trước các cổng DB25, nhưng nếu máy in của bạn bridge tốt thì có thể không cần dùng support đâu.

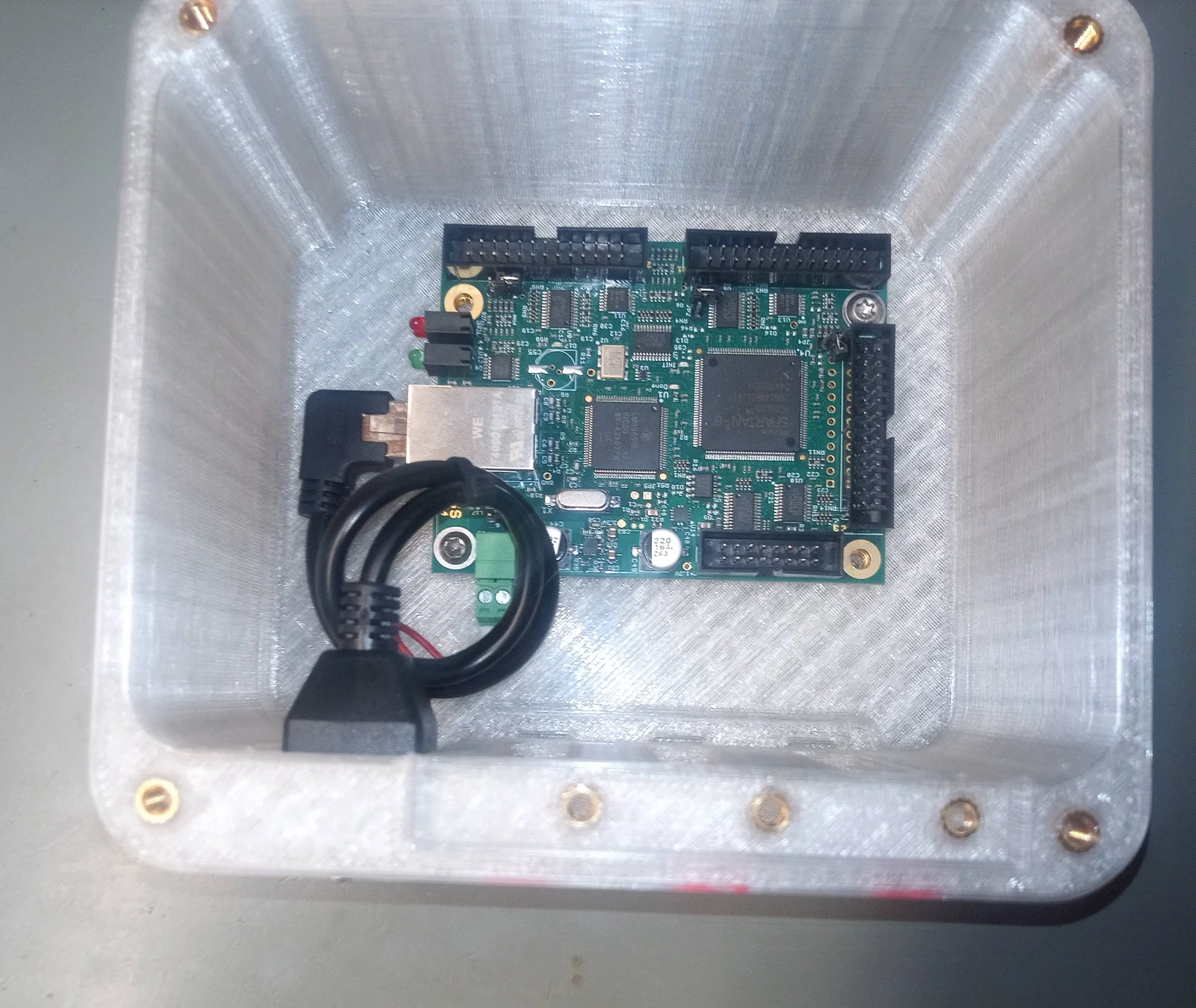

Việc đặt ốc cấy cho board ESS khá quan trọng vì board dùng chuẩn inch chứ không phải hệ mét, nên dùng ốc M4 là khá sát sao, không có nhiều sai số đâu.

Nếu muốn tùy chỉnh thêm (ví dụ như thêm giá treo), mình có đính kèm file gốc Fusion 360 ở đây. File hơi lộn xộn tí nhưng các phần sketch mình có dán nhãn đầy đủ. Riêng cổng Ethernet đã được mình xoay lại cho đúng chiều, cái của mình lúc trước lỡ in nhầm hướng mất rồi, ha ha.
