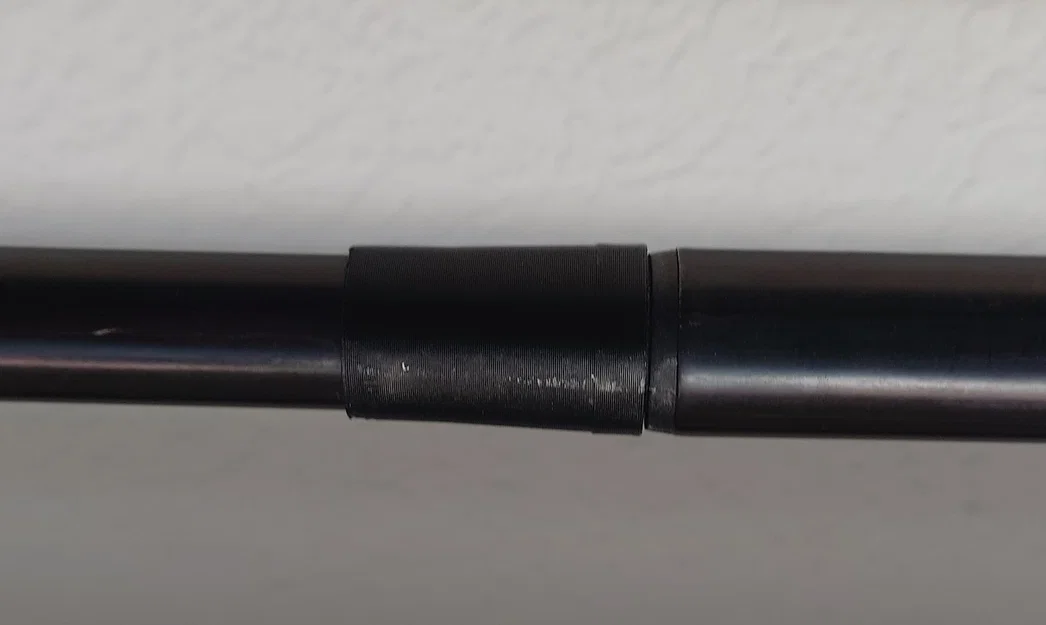

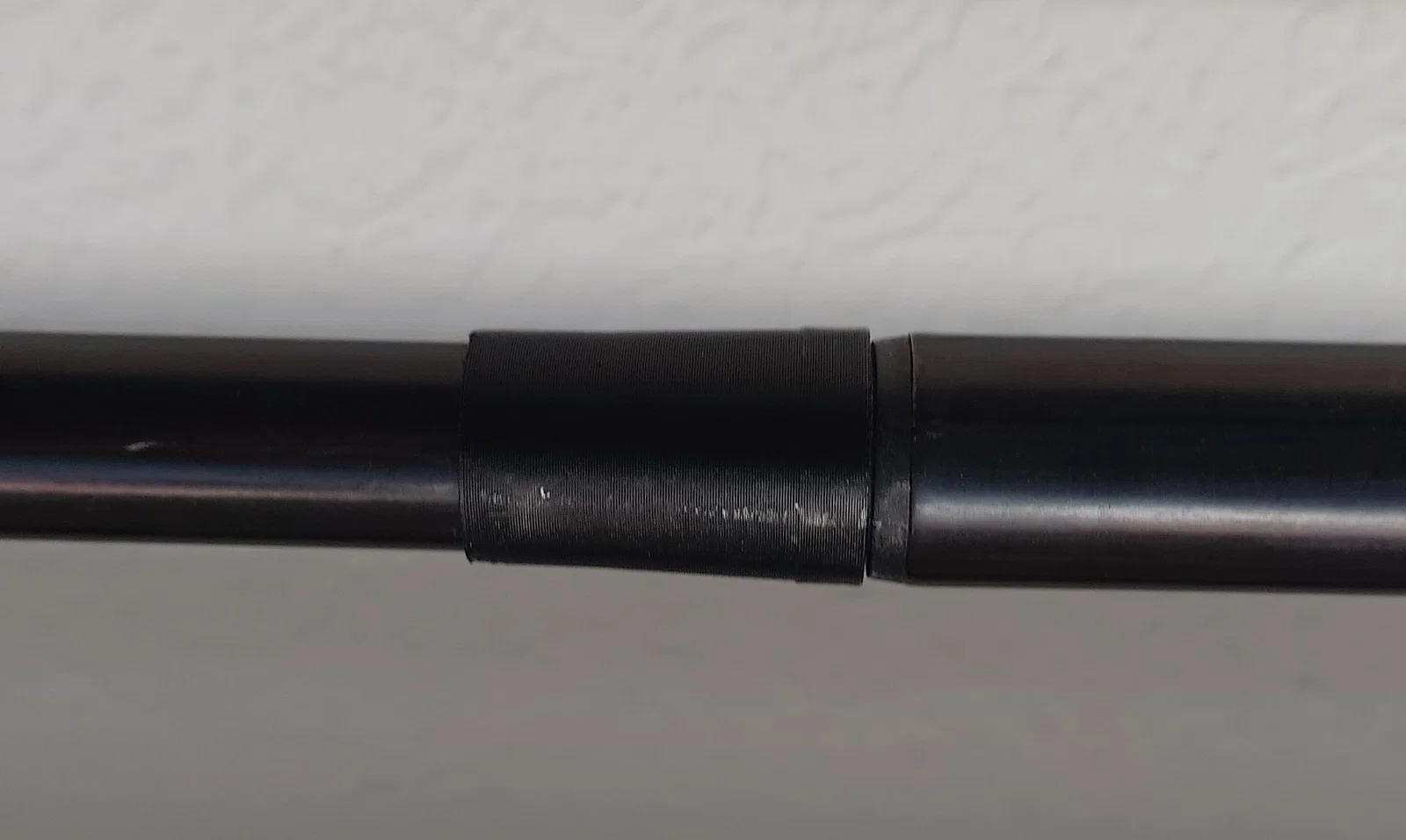

Thiết bị này giúp SwitchBot Curtain di chuyển qua các thanh treo rèm có đường kính khác nhau mà không bị kẹt.

Bối cảnh

Phải nói là dịch vụ hỗ trợ của SwitchBot cực kỳ tốt, theo trải nghiệm của mình. Họ có cung cấp các miếng đệm (ramp) thay thế miễn phí cho các thiết bị Curtain bot. Tuy nhiên, phí vận chuyển từ Trung Quốc về Mỹ lên tới 30 USD là quá vô lý, mặc dù đây không phải lỗi của họ. Đặc biệt là chỉ cho một miếng cao su (hoặc kim loại tùy phiên bản) nhỏ bé như vậy.

Vậy tại sao chúng ta không tự in 3D miếng đệm này nhỉ?

Thông số (Parameters)

Mô hình này đã được thiết lập tham số để bạn dễ dàng tùy chỉnh cho thanh treo rèm của mình. Để thay đổi các thông số này, bạn hãy vào Modify → Change Parameters trên thanh công cụ.

largest_outer_dia (mặc định: 19.7 mm): Đường kính của thanh treo rèm lớn hơn.

inner_dia (mặc định: 16.38 mm): Đường kính của thanh treo rèm nhỏ nhất mà bot cần vượt qua.

min_thickness (mặc định: 0.4 mm): Tránh tạo gờ quá cao cho bot. Hãy giữ nó nhỏ nhất có thể. Với kích thước đầu in 0.4mm của mình, thông số này hoạt động rất tốt.

ramp_length (mặc định: 30 mm): Chiều dài miếng đệm mà bạn muốn. Chênh lệch giữa hai thanh càng lớn thì miếng đệm càng cần dài.

smallest_outer_dia (tự động tính toán - không sửa trực tiếp): Thông số này được tính tự động dựa trên inner_dia + (2 × min_thickness). Nó đại diện cho đường kính ngoài nhỏ nhất, đảm bảo luôn duy trì độ dày tối thiểu.

Lưu ý về file .f3d

File f3d nằm trong file nén vì gặp sự cố khi tải lên Printables. Xem tại đây.

Yêu cầu

Nếu bạn hứa nhấn Like cho mô hình này, mình sẽ sẵn lòng xuất file STL với thông số thanh treo rèm chính xác theo yêu cầu của bạn :)

Lưu ý khác

Nếu miếng đệm hơi lỏng và bị xê dịch, bạn có thể dùng băng dính để cố định. Hãy dán băng dính vào phần tiếp giáp giữa miếng in và thanh treo rèm lớn hơn, hoặc quấn quanh thanh treo nhỏ hơn nơi đặt miếng in.
