Baga Gắn Đồ (Luggage Rack) cho Husqvarna Vitpilen/Svartpilen 701

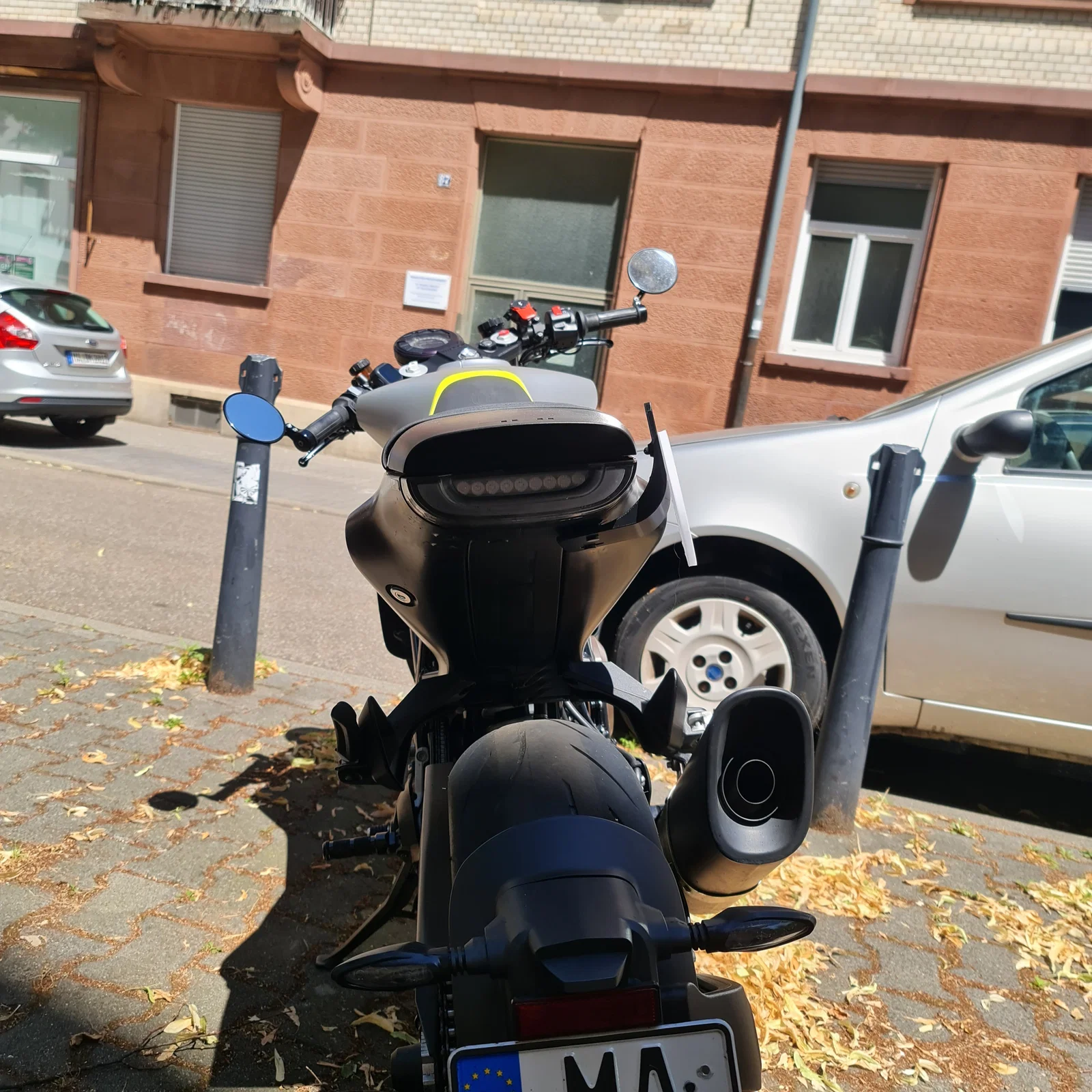

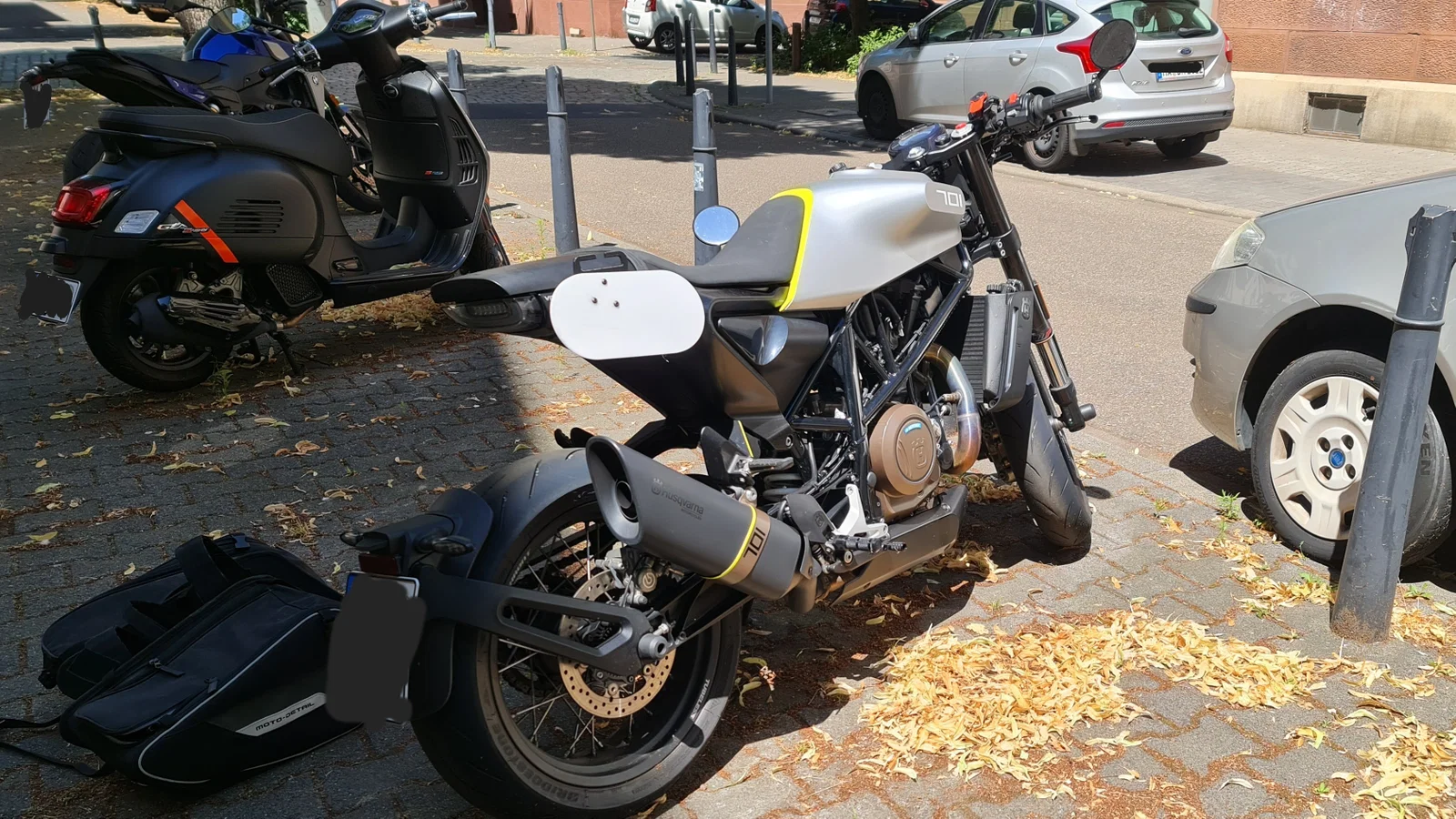

Mình đã thiết kế bộ baga (luggage rack) có thể điều chỉnh cho Vitpilen và Svartpilen 701, vì dòng xe này khá khó lắp các loại baga phổ thông mà không làm trầy xước dàn áo.

Không cần độ chế hay thay đổi kết cấu xe!

Vui lòng kiểm tra luật giao thông tại địa phương trước khi lắp đặt lên xe. Bạn tự chịu trách nhiệm khi sử dụng sản phẩm này.

QUAN TRỌNG

Hãy sử dụng loại nhựa chịu lực cực tốt. Các chi tiết này sẽ bị nóng và phải chịu áp lực lớn từ hành lý cũng như lực siết của ốc vít. Cá nhân mình đã in phần ngàm bằng nhựa PPA-CF, mặc dù có thể hơi quá mức cần thiết. Việc các linh kiện này bị gãy sẽ gây rủi ro mất an toàn rất lớn!

LINH KIỆN CẦN THIẾT (cho mỗi bên)

• 2x ốc M8x30 (không dùng loại dài hơn 34mm nếu không có thêm long đền!)
• 3x ốc M5x18
• 3x đai ốc M5

Bạn có thể dùng bất cứ tấm phẳng nào làm mặt đỡ. Khoảng cách bắt ốc là hình tam giác cân bị nghiêng (cạnh = 35mm). Bản vẽ đi kèm trong file chỉ là một ví dụ tham khảo.
