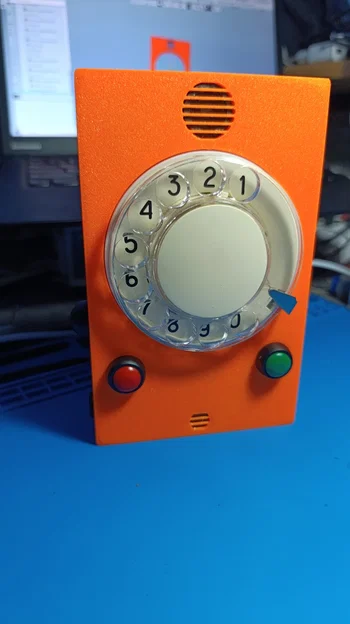

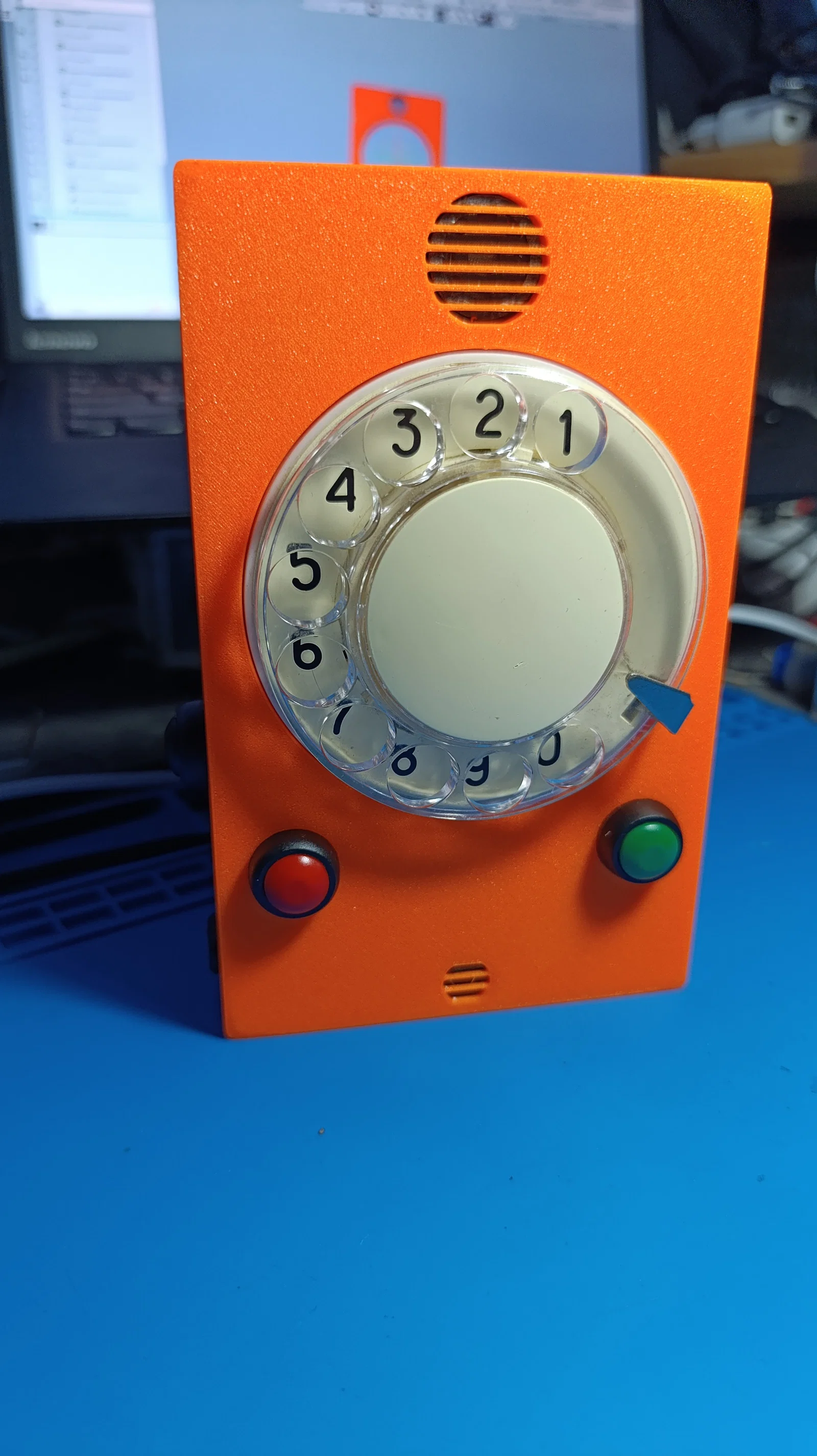

Điện thoại bỏ túi GSM - GSM Pocket Phone

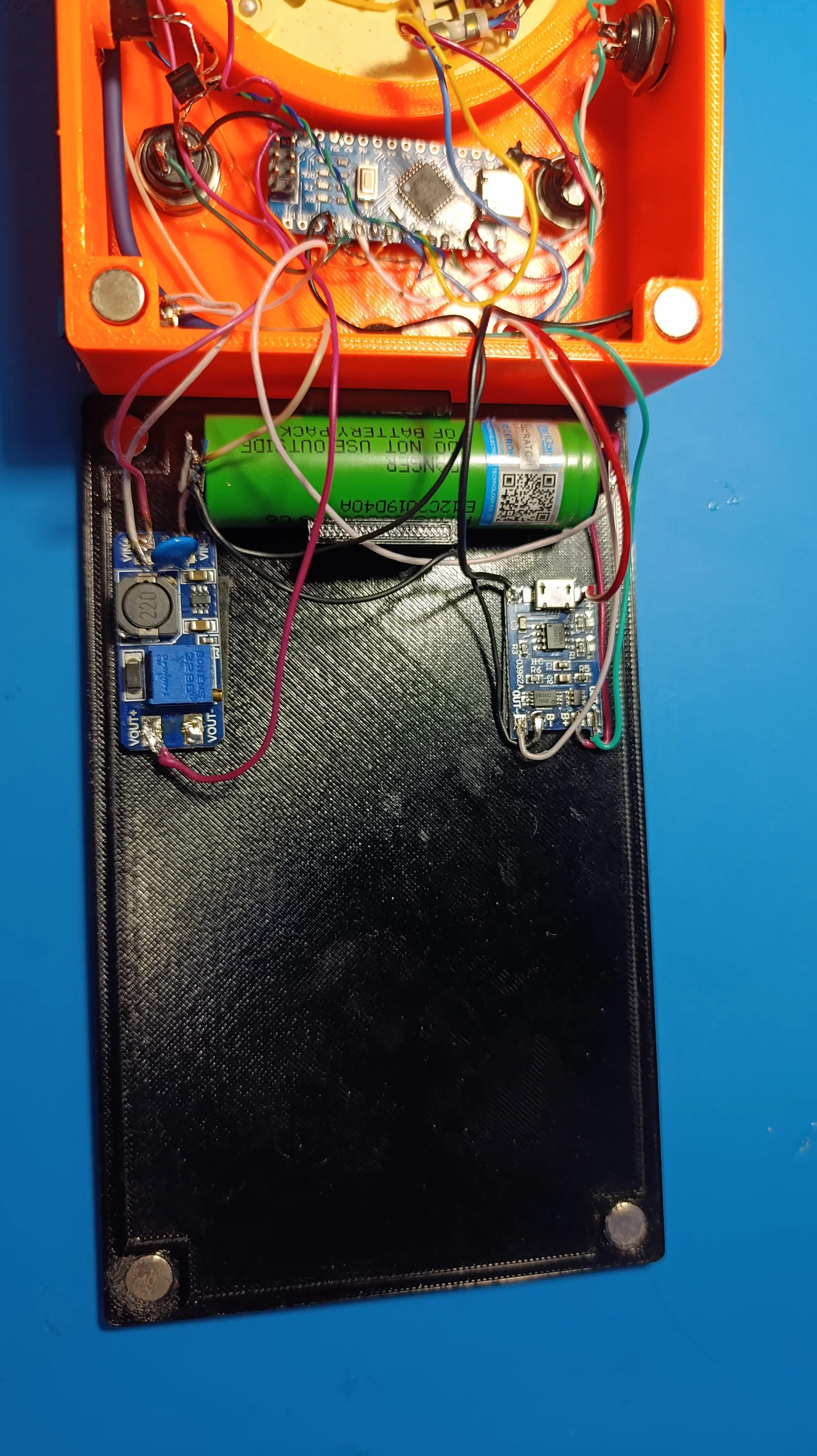

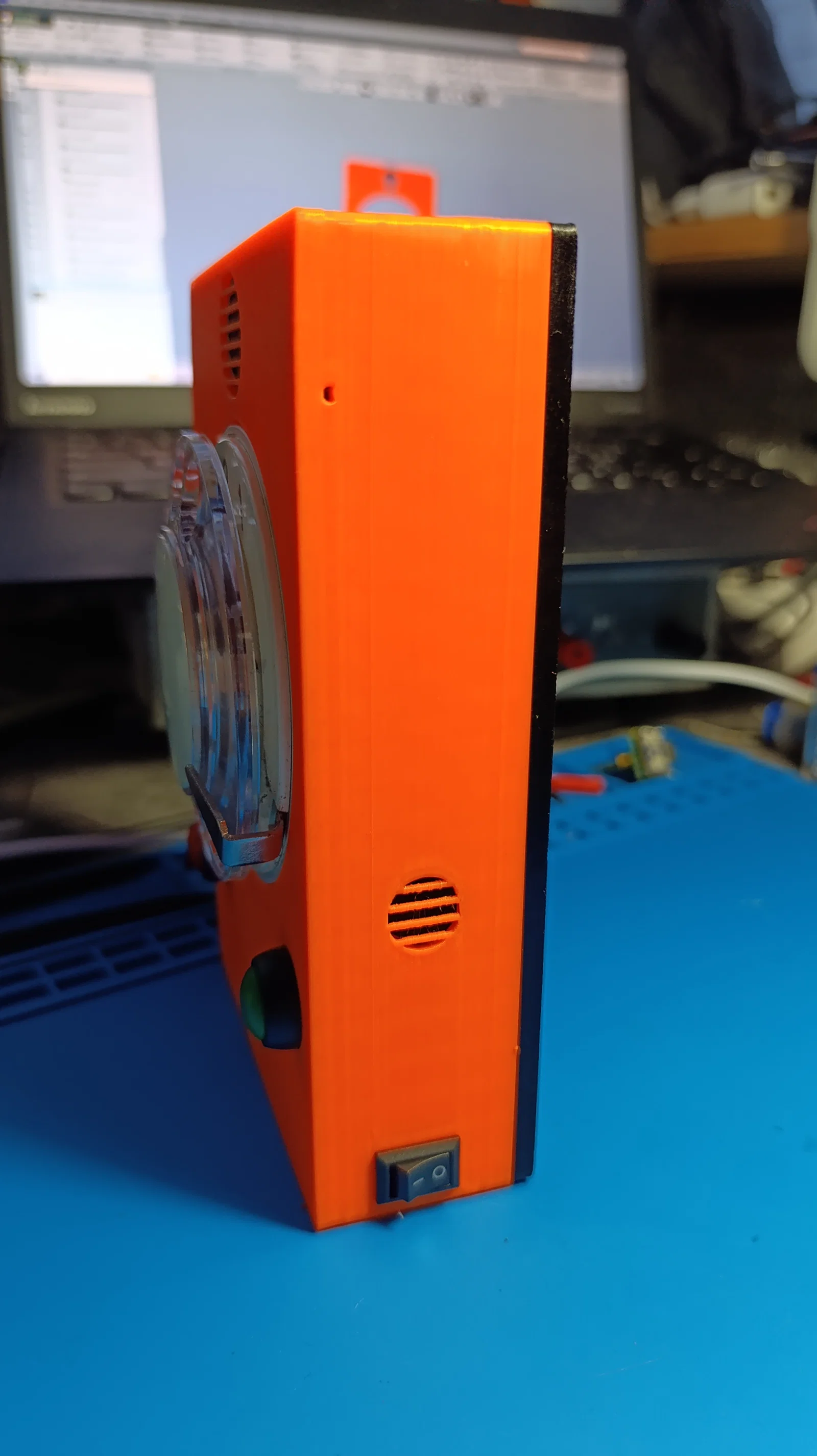

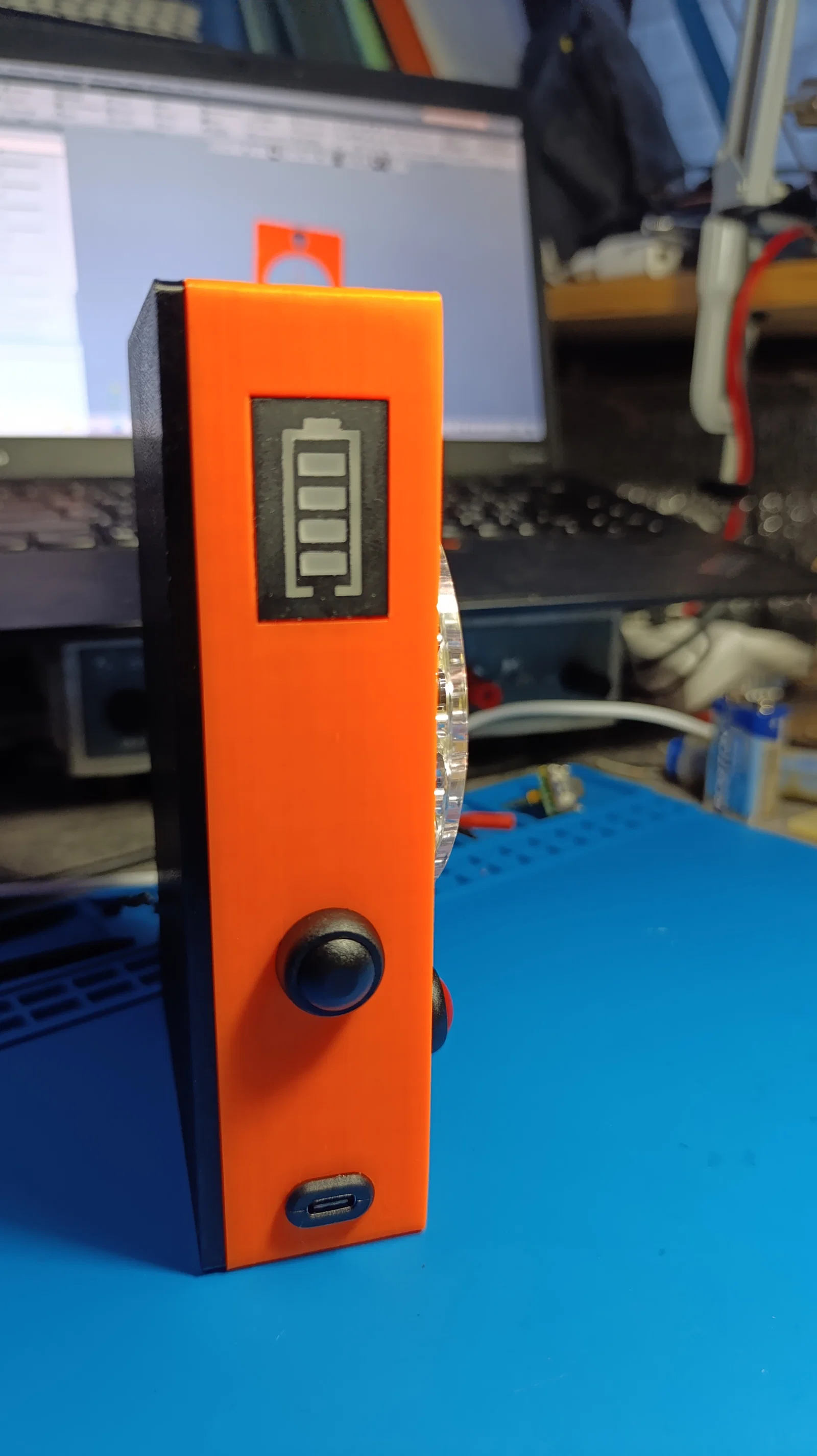

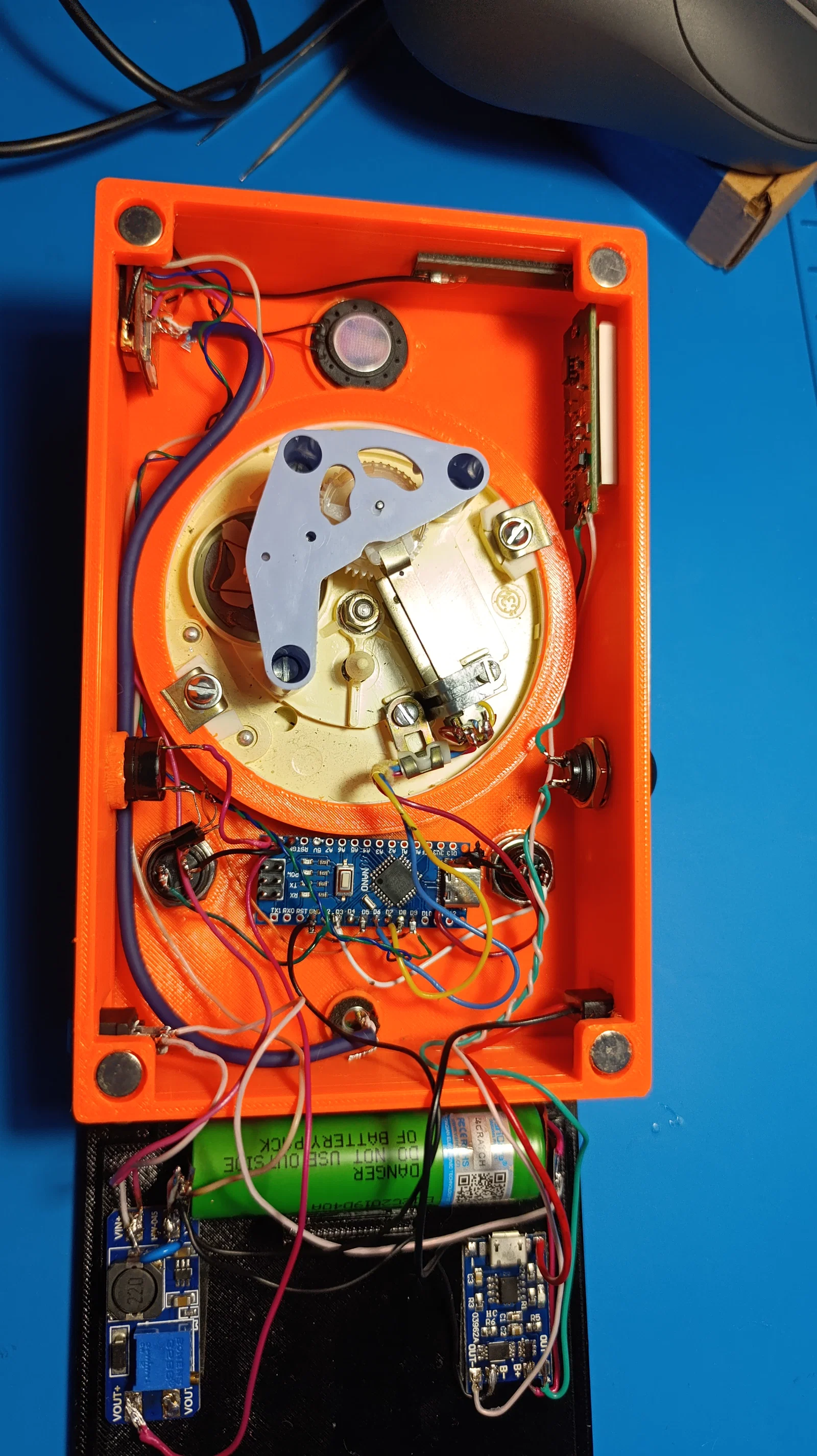

Mình quyết định làm dự án này để giải trí một chút. Nhớ lại chiếc điện thoại của Elektronik trong phim "The Other Side of the Moon", mình đã nảy ra ý tưởng làm lại nó. Tuy kích thước có hơi lớn hơn một chút nhưng đây là bản mẫu thử nghiệm đầu tiên. Biết đâu lại có bạn hứng thú muốn làm một chiếc cho vui. Mình thiết kế các mẫu bằng Compass, dựa trên những linh kiện đã mua từ trước. Khó khăn nhất là tìm được bộ quay số (dialer) còn tốt. Dù vậy, mình đã xử lý được phần nhiễu nền, tuy vẫn chưa hết hoàn toàn do đường dây dẫn tới micro hơi dài. Nhìn chung thì mọi thứ đều hoạt động ổn và đổ chuông tốt. Để lắp ráp, mình dùng module SIM800L, Arduino Nano, pin Li-Ion, mạch sạc và mạch tăng áp lên 5V để cấp nguồn cho Arduino. Mình cấp nguồn cho SIM800 trực tiếp từ pin. Có 3 nút nhấn không giữ và đèn báo sạc. Micro mình lấy từ một chiếc điện thoại bàn cũ (micro Trung Quốc mới nghe nhiễu kinh khủng lắm, không hiểu sao nữa), còn loa là loại 8Ω 1W đường kính 20mm. Ngoài ra còn có cổng Type-C để sạc và một công tắc nguồn. Quan trọng nhất chính là bộ quay số. Về code (sketch), mình dùng lại bản có sẵn trên mạng rồi tinh chỉnh thêm, thêm các đoạn ngắt cho nút nhấc máy và gác máy.

Mình in các chi tiết bằng nhựa PETG (của eSun và SunLu) với nhiệt độ bàn in là 85 độ và nhiệt độ nhựa 250 độ (máy in FF AD5M) ở tốc độ tối đa. Khi in phần nắp ở 245 độ, đế hơi bị bong khỏi bàn làm hỏng bản in. Sau khi tăng nhiệt độ lên 250 độ thì bản in đã thành công.
