Thí nghiệm tung đồng xu Batman và Superman

Một thiết kế nhiều màu sắc được lấy cảm hứng từ ý tưởng lật đồng xu. Biểu tượng "Đồng minh" và "Kẻ thù" xoay trên một trục trong thiết kế. Tôi nghĩ về nó như một cú ném đồng xu với 2 quyết định; khi bạn xoay hoặc ném thiết kế, nó có thể có bốn kết quả khác nhau dựa trên mặt Batman hoặc Superman, và sau đó là các biểu tượng "Đồng minh" hoặc "Kẻ thù".

Thiết kế này tôi chủ yếu tạo ra cho Thử thách Thiết kế Batman Vs Superman. Tôi muốn tạo ra một thứ gì đó chuyển động, nhưng cũng khá dễ in, và không tốn nhiều vật liệu. Tôi muốn tạo ra các biểu tượng Batman và Superman trông độc đáo hơn, vì vậy tôi đã tạo ra những biểu tượng của riêng mình được lấy cảm hứng không chỉ từ biểu tượng kết hợp của bộ phim, mà còn từ các chi tiết trên trang phục của họ.

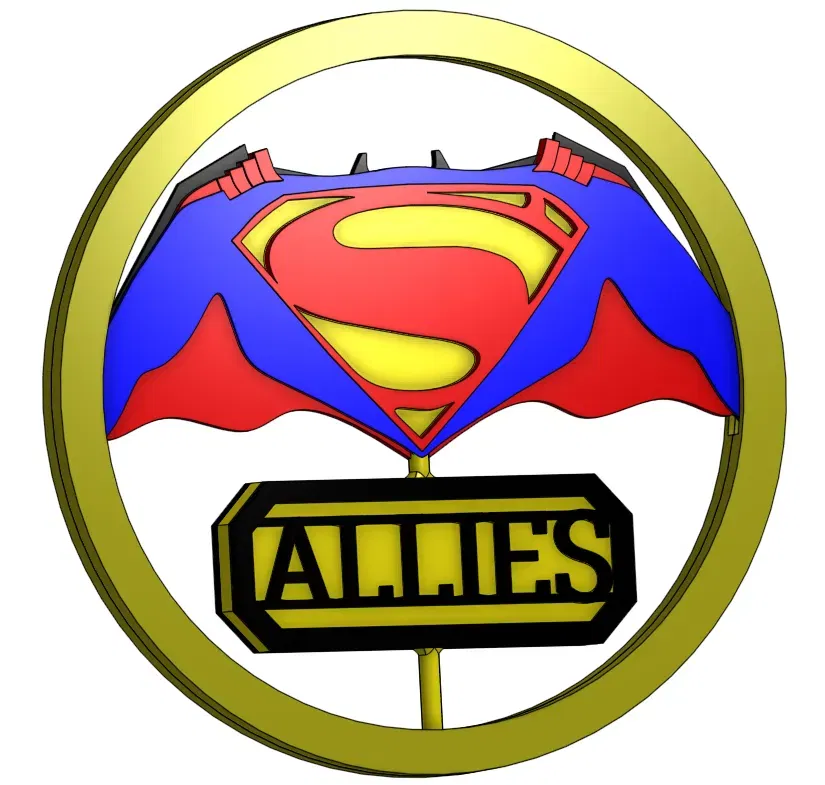

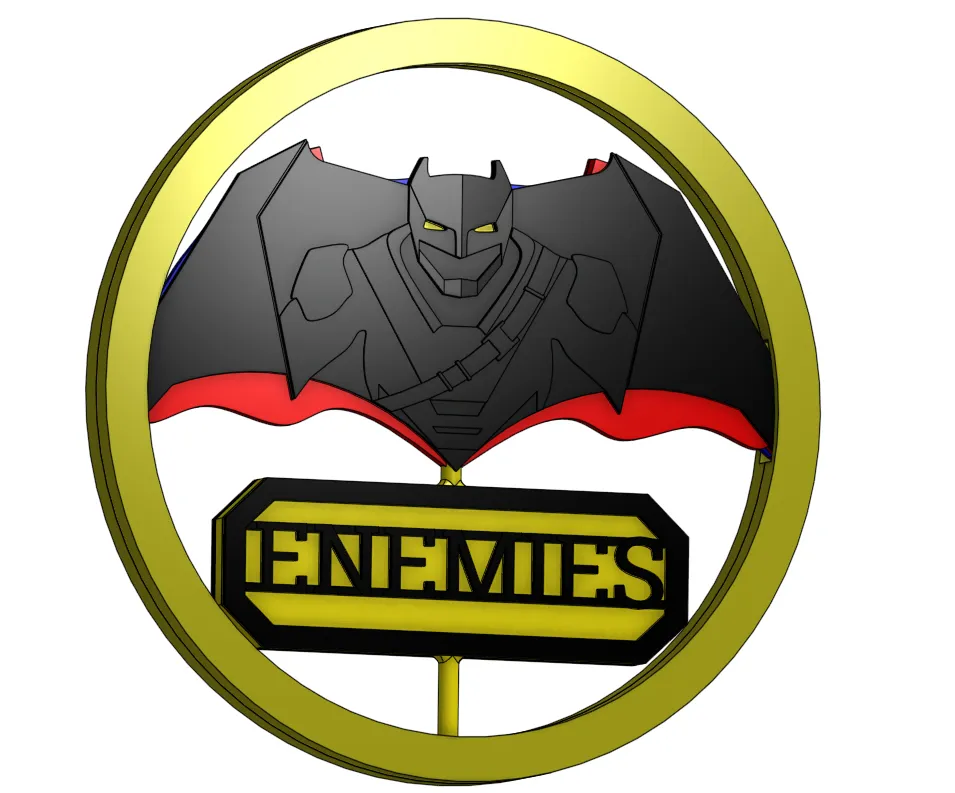

Nó cần một chút điều chỉnh thêm vì tôi chưa hoàn thành in tất cả các phần và chụp ảnh. Tôi đã thiết kế nó trong OnShape, vì tôi thích ý tưởng có thể làm việc trên đó ở bất cứ đâu, ngay cả trên điện thoại của tôi (thông qua ứng dụng của họ) khi tôi đang làm việc mà không có máy tính.

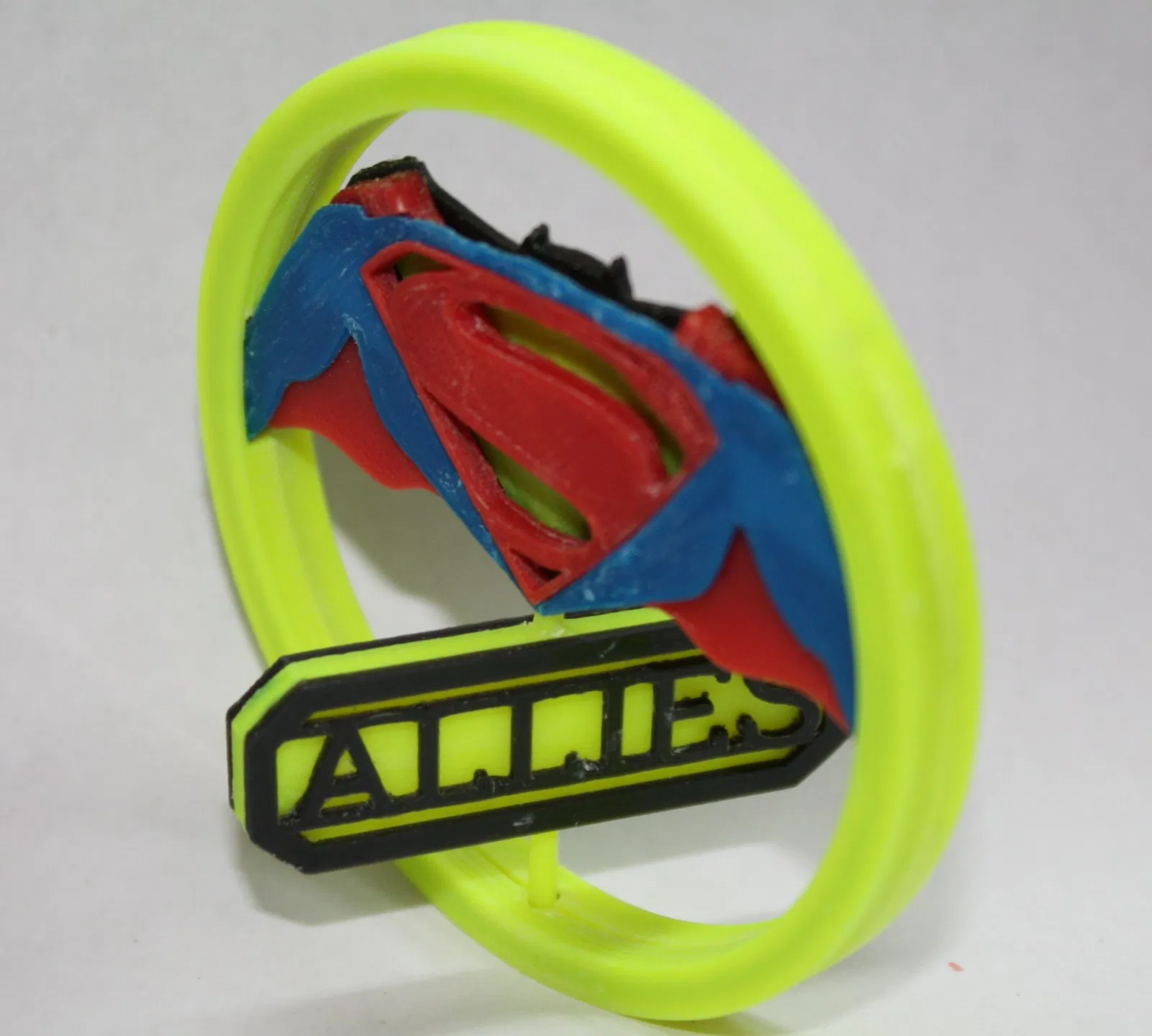

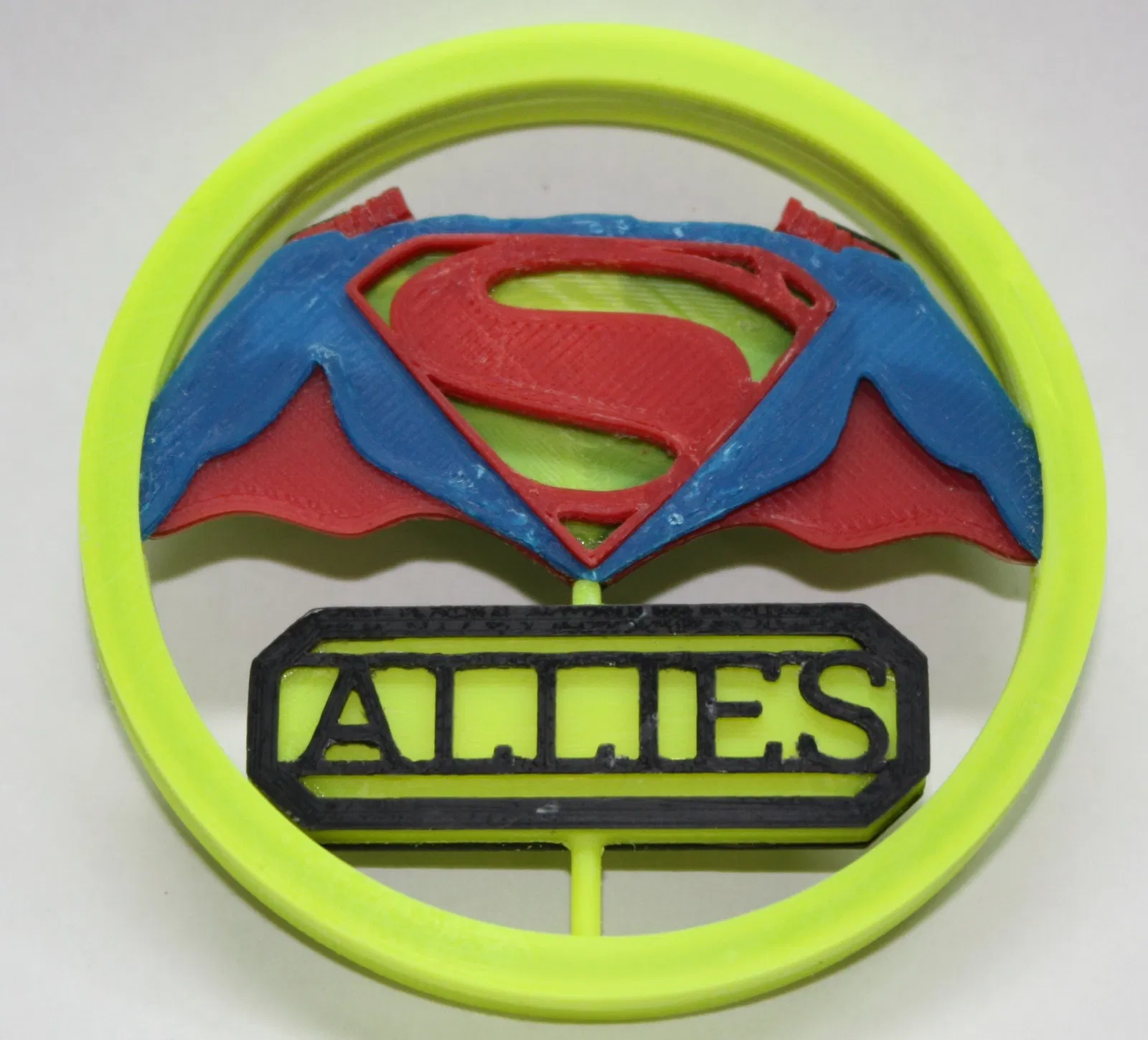

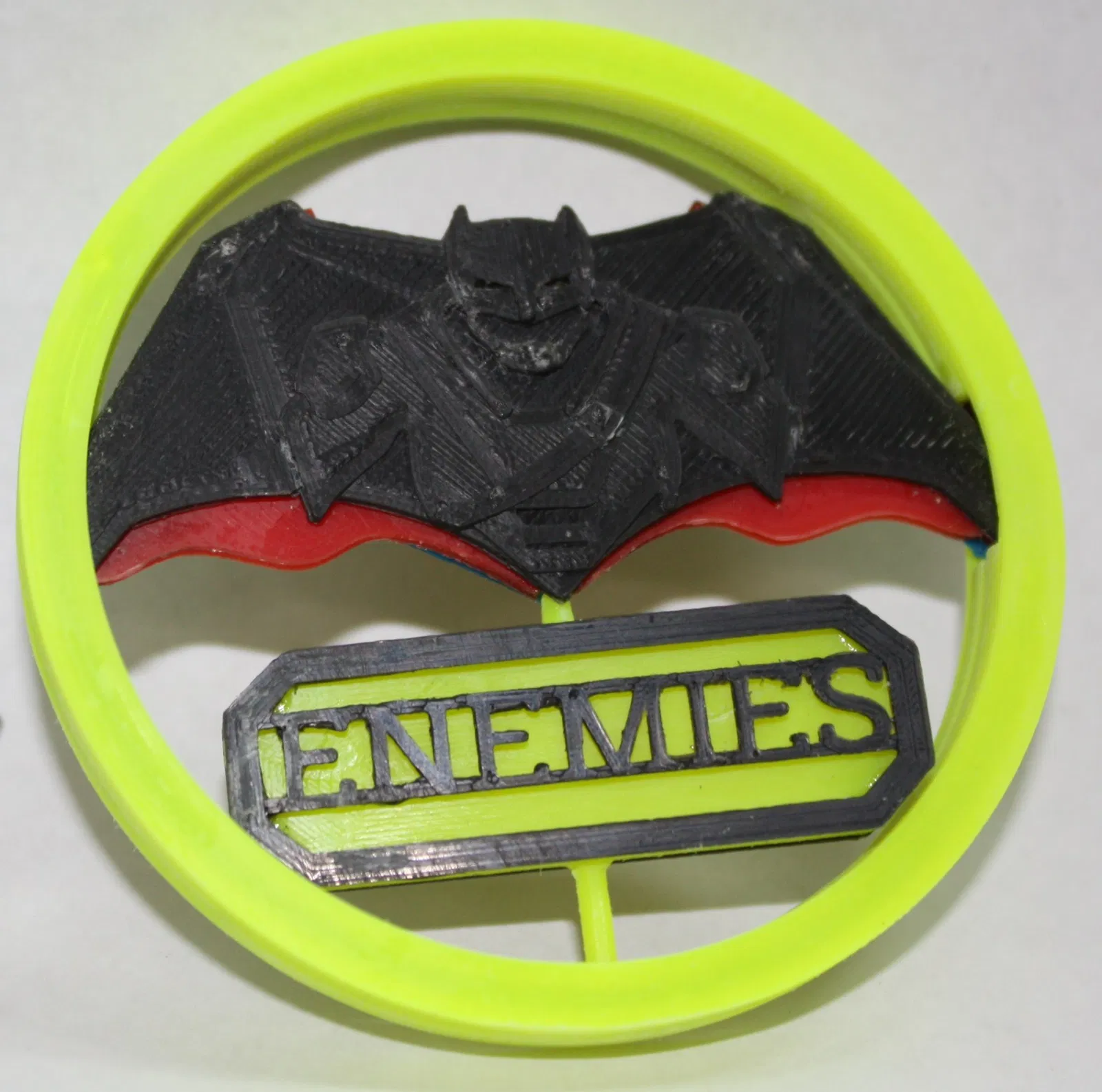

Kích thước ban đầu là tổng cộng 106.5 mm đường kính và khoảng 7.25 mm dày. Điều này lớn hơn khá nhiều so với một đồng xu. Tôi đã in các phần trong các bức ảnh với tỷ lệ 66.67% của X và Y (nhưng không phải Z, vì tôi đang cố gắng giữ độ dày thấp, vì vậy các phần đã mỏng). Tôi đã phải thực hiện một số điều chỉnh thủ công cho các phần hoàn thiện, chủ yếu chỉ là làm sạch các cạnh để mọi thứ vừa vặn, và các kẹp trên các biểu tượng tôi đã phải cắt bỏ và chỉ dán chúng vào tạm thời.

Tôi chưa tải lên bất kỳ thay đổi nào, nhưng thiết kế ban đầu có một số vấn đề; các kẹp trên hai biểu tượng không được thiết kế đúng cách, tôi nghĩ tôi cũng sẽ phải điều chỉnh thiết kế của thanh gắn với biểu tượng xoay, và có lẽ điều chỉnh chiều cao lớp để dày hơn một chút để thiết kế Batman nổi bật hơn.

In các phần khác nhau trong các màu sắc mà bạn chọn. Nó được thiết kế để in với màu vàng, đỏ, xanh dương và đen. Hai biểu tượng, phần giữa của biểu tượng xoay, và các phần vỏ ngoài có thể được in trong bất kỳ màu nào bạn muốn.

Về cài đặt máy in, tôi khuyên bạn nên sử dụng chiều cao lớp nhỏ, 0.1mm hoặc nhỏ hơn sẽ tốt nhất cho các chi tiết, và một tỷ lệ % lấp đầy hợp lý để phần quay không dễ bị gãy. Áo choàng đỏ của Superman với logo và cơ thể xanh của Superman cần được in với mặt sau xuống. Các biển hiệu hiện tại được thiết kế để in với mặt xuống. Vỏ ngoài được in với các cạnh phẳng xuống.

Có 3 phần cần hỗ trợ, tôi đã cố gắng thiết kế để không cần hỗ trợ. Logo Superman màu đỏ ở giữa áo choàng có một khoảng trống nhỏ phía sau do có một lỗ cắt cho phần chèn màu vàng nằm phía sau logo (và mắt của Batman!) - vì vậy nó cần một chút hỗ trợ ở đó (bạn có thể có thể không cần hỗ trợ đâu). Ngoài ra, các biển hiệu có chữ nổi, với chỉ 0.25mm khoảng cách giữa mặt chữ và thanh giữ chúng lại với nhau, bạn có thể không cần hỗ trợ nếu bạn có một máy in có thể làm cầu nối tốt.

Hy vọng bạn thích nó như tôi đã thích thiết kế nó. Hãy để lại một bình luận để cho tôi biết bạn nghĩ gì về nó. Nếu bạn làm nó, hãy chia sẻ hình ảnh! Nếu bạn sửa đổi nó, hãy cho tôi biết, tôi rất muốn thấy bất kỳ thay đổi nào mà mọi người thực hiện.

Ban đầu được chia sẻ trên pinshape.com:

https://pinshape.com/items/22089-3d-printed-batman-vs-superman-flip-for-it
