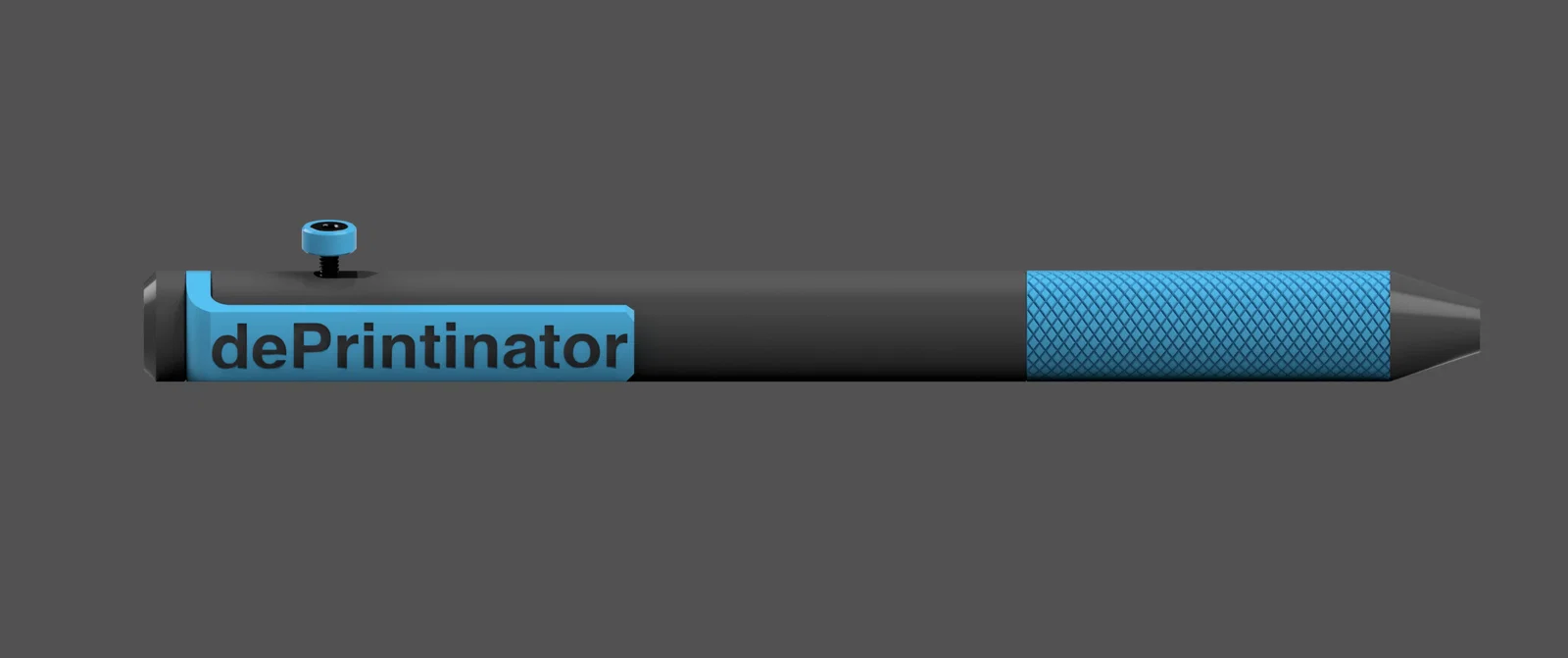

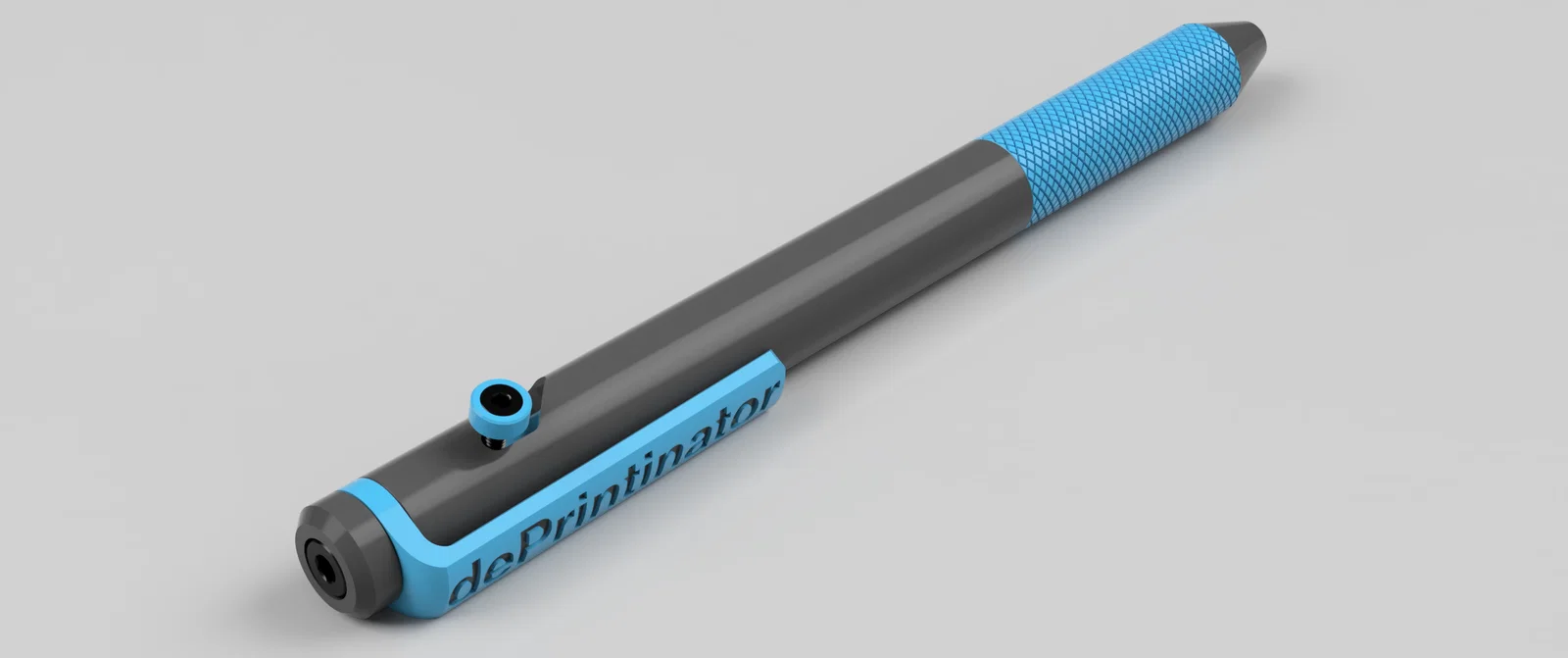

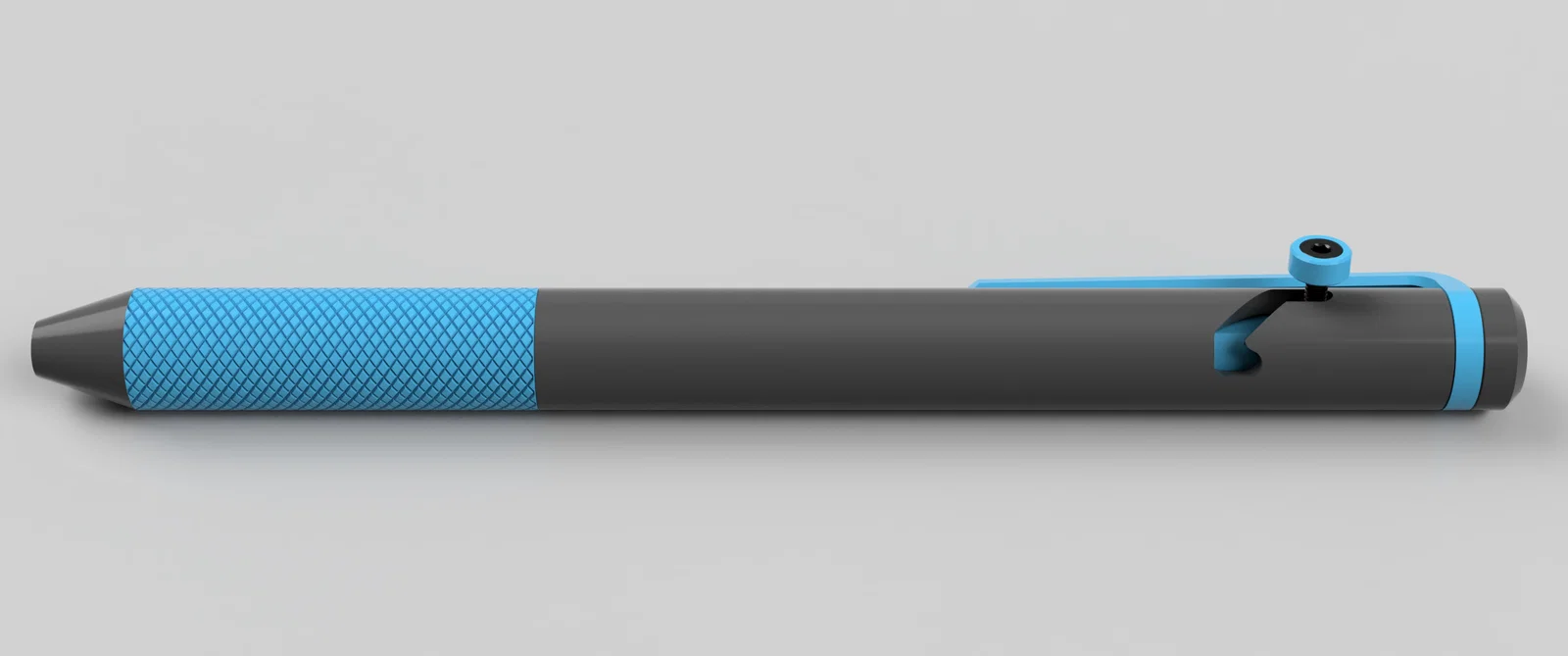

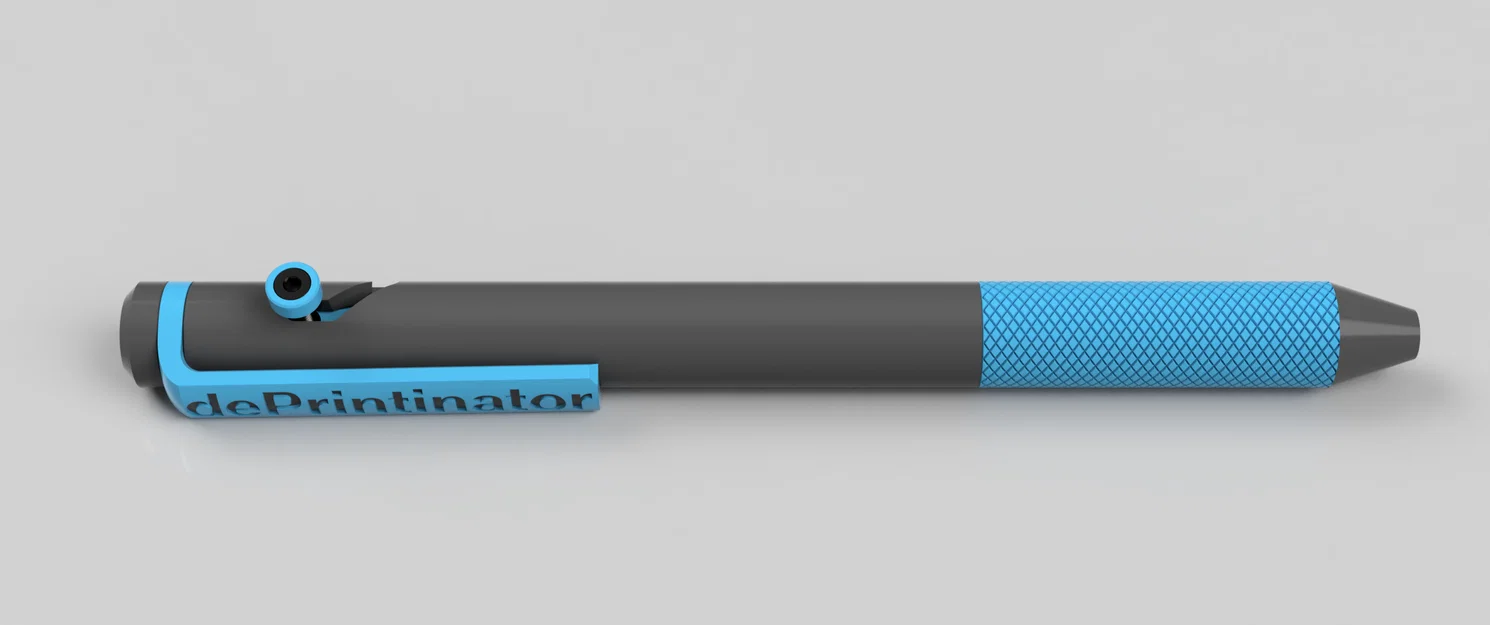

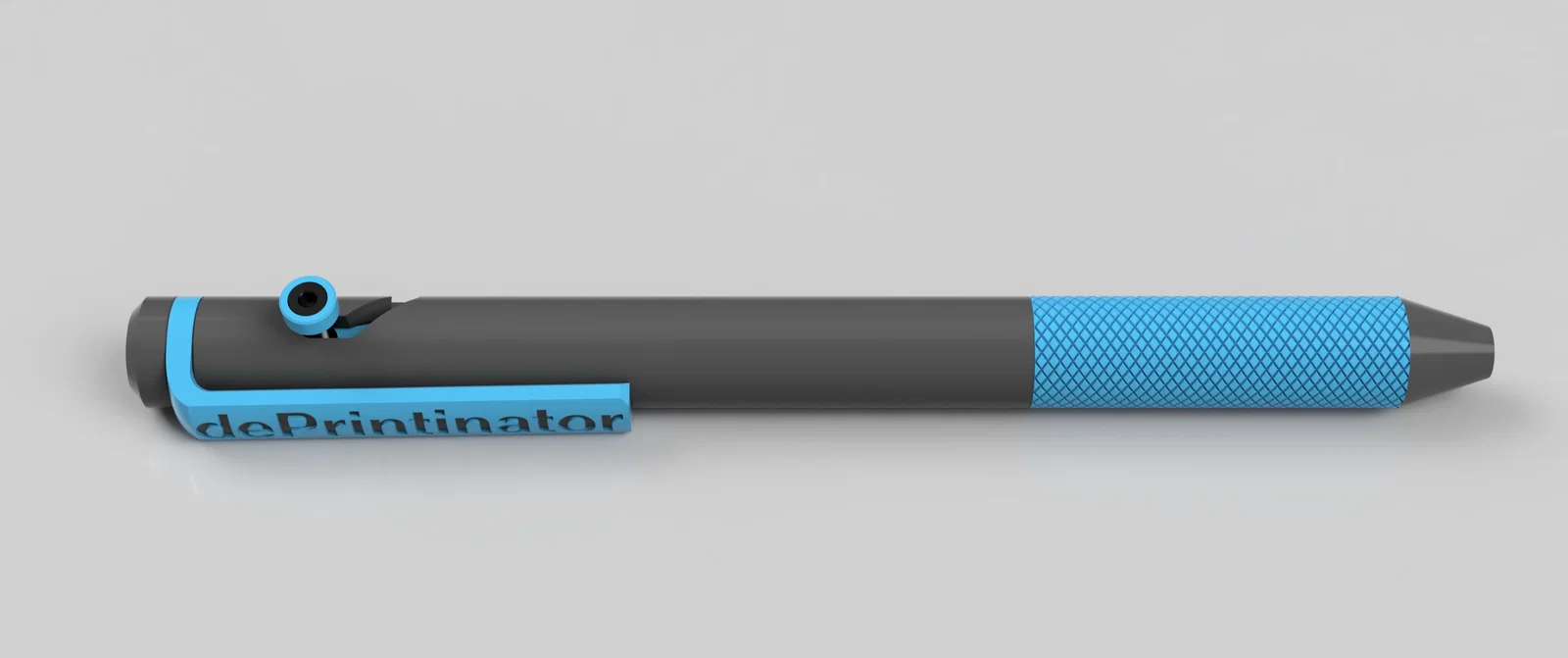

Bút Bi Bấm Cơ Học (Bolt-Action) với Grip Khía Răng Cưa (Tương thích ruột Parker G2)

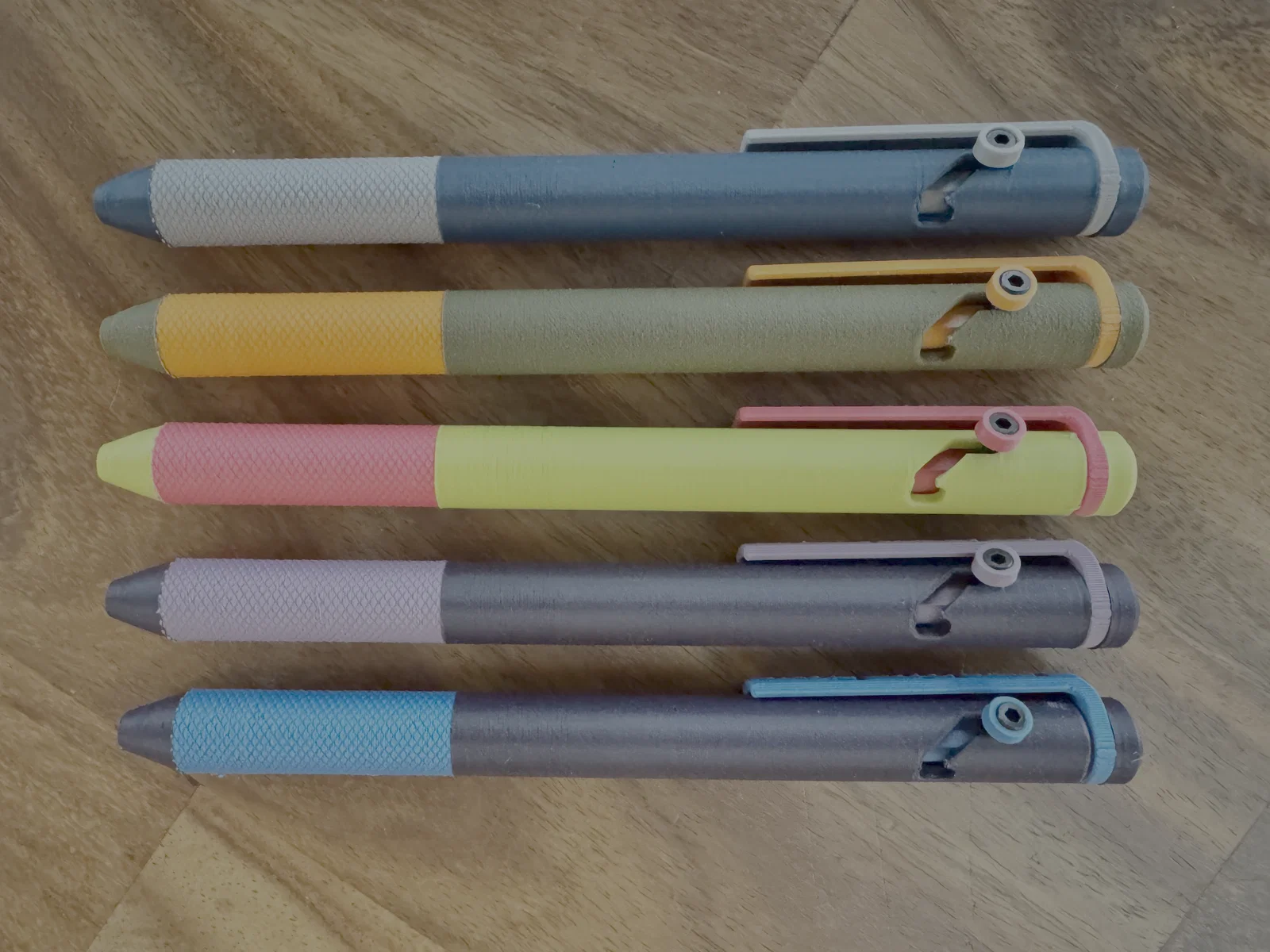

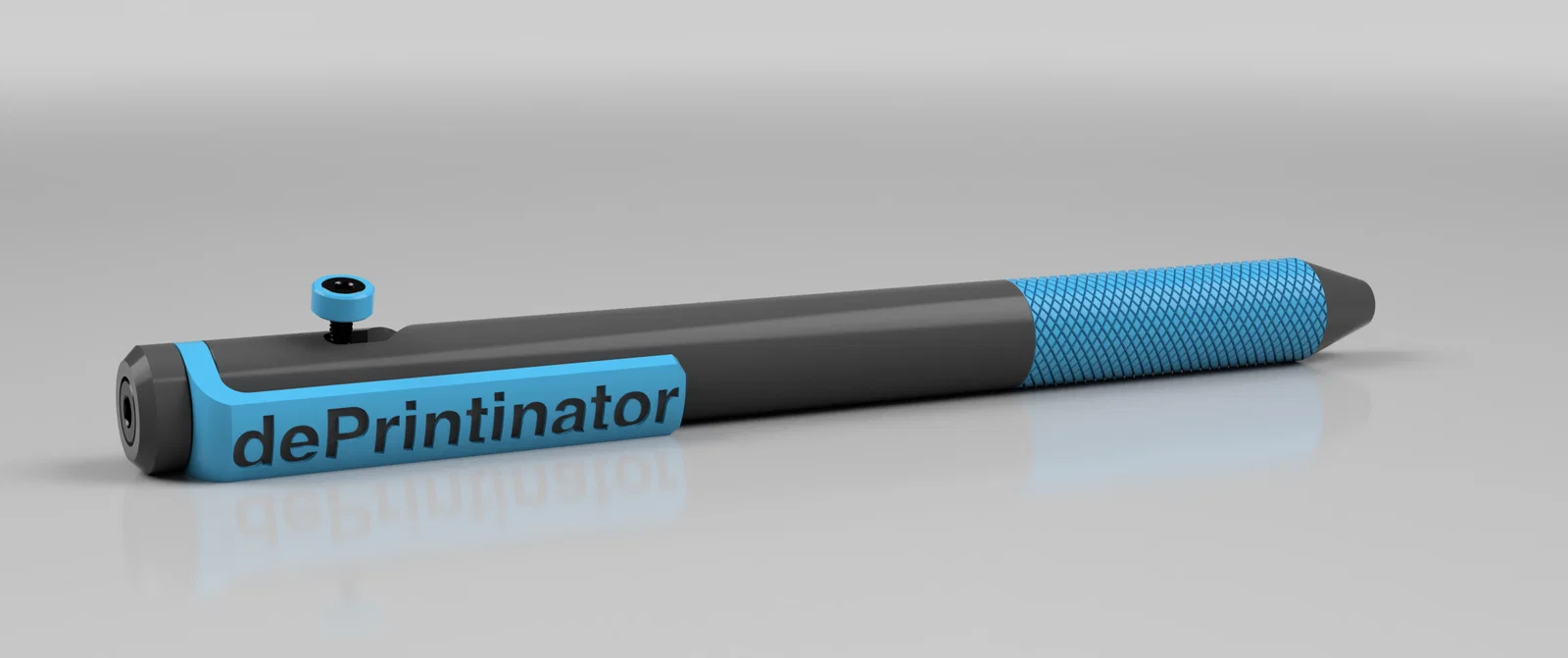

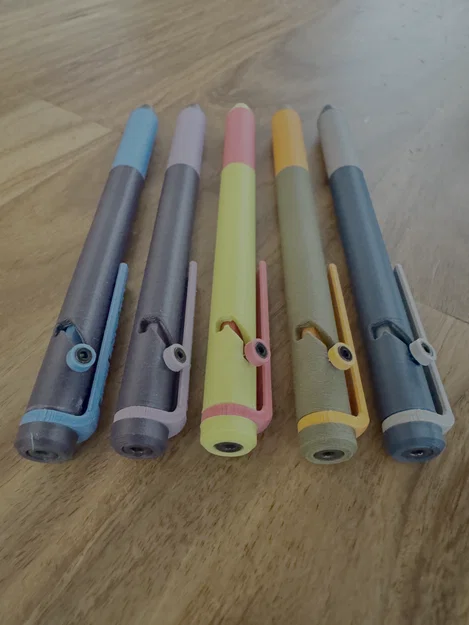

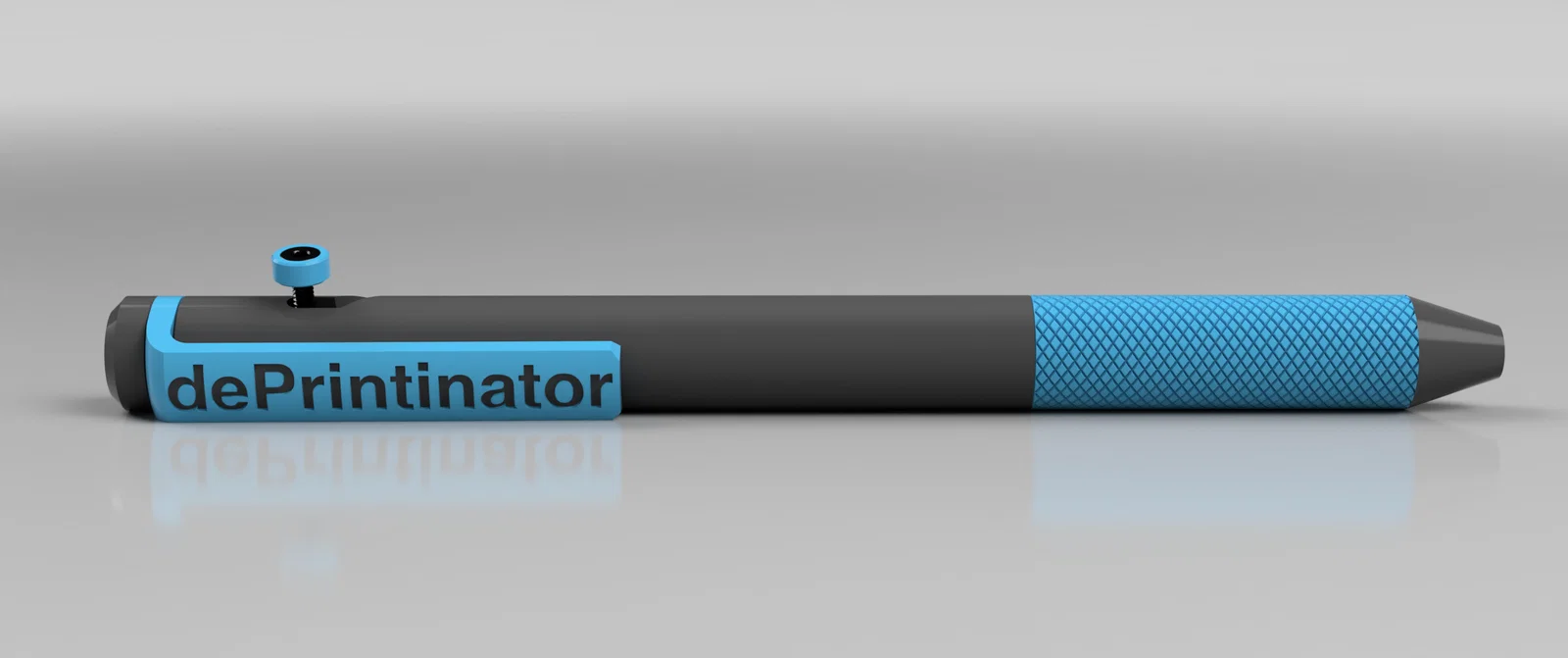

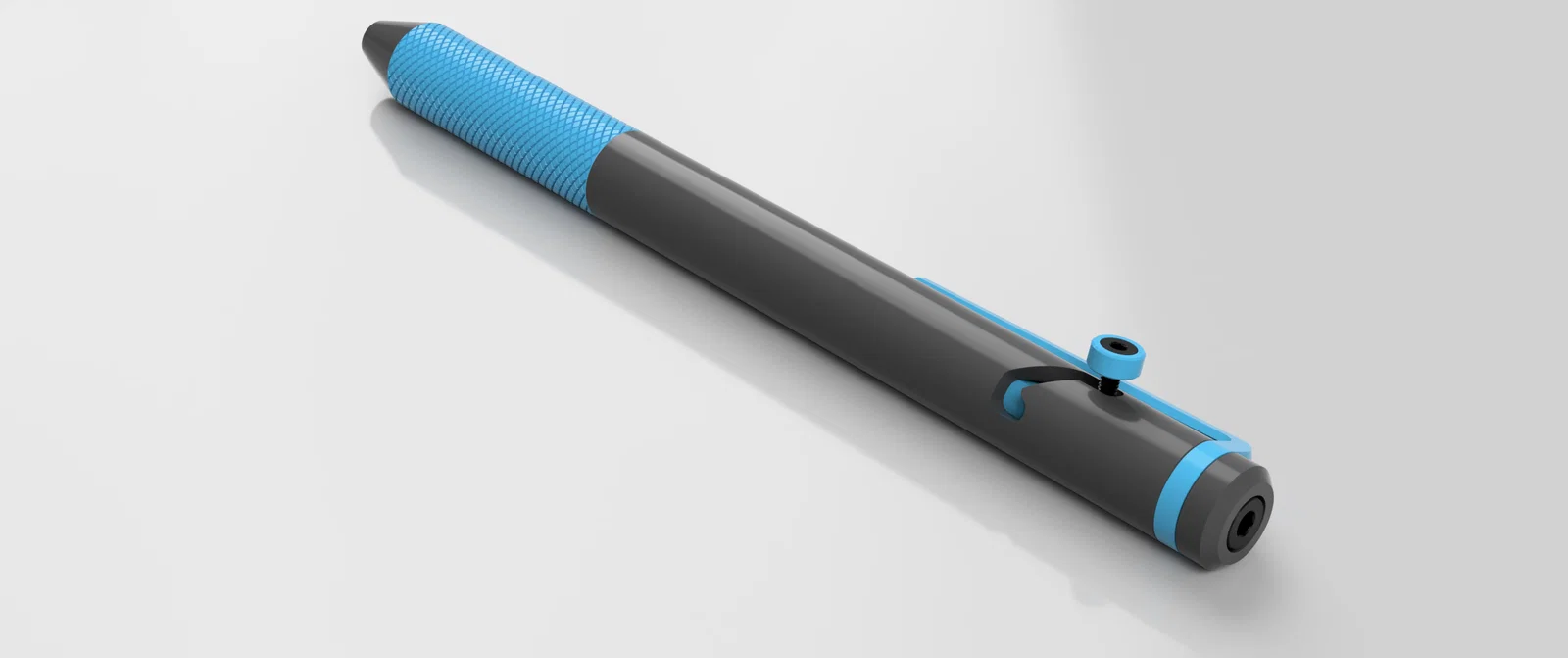

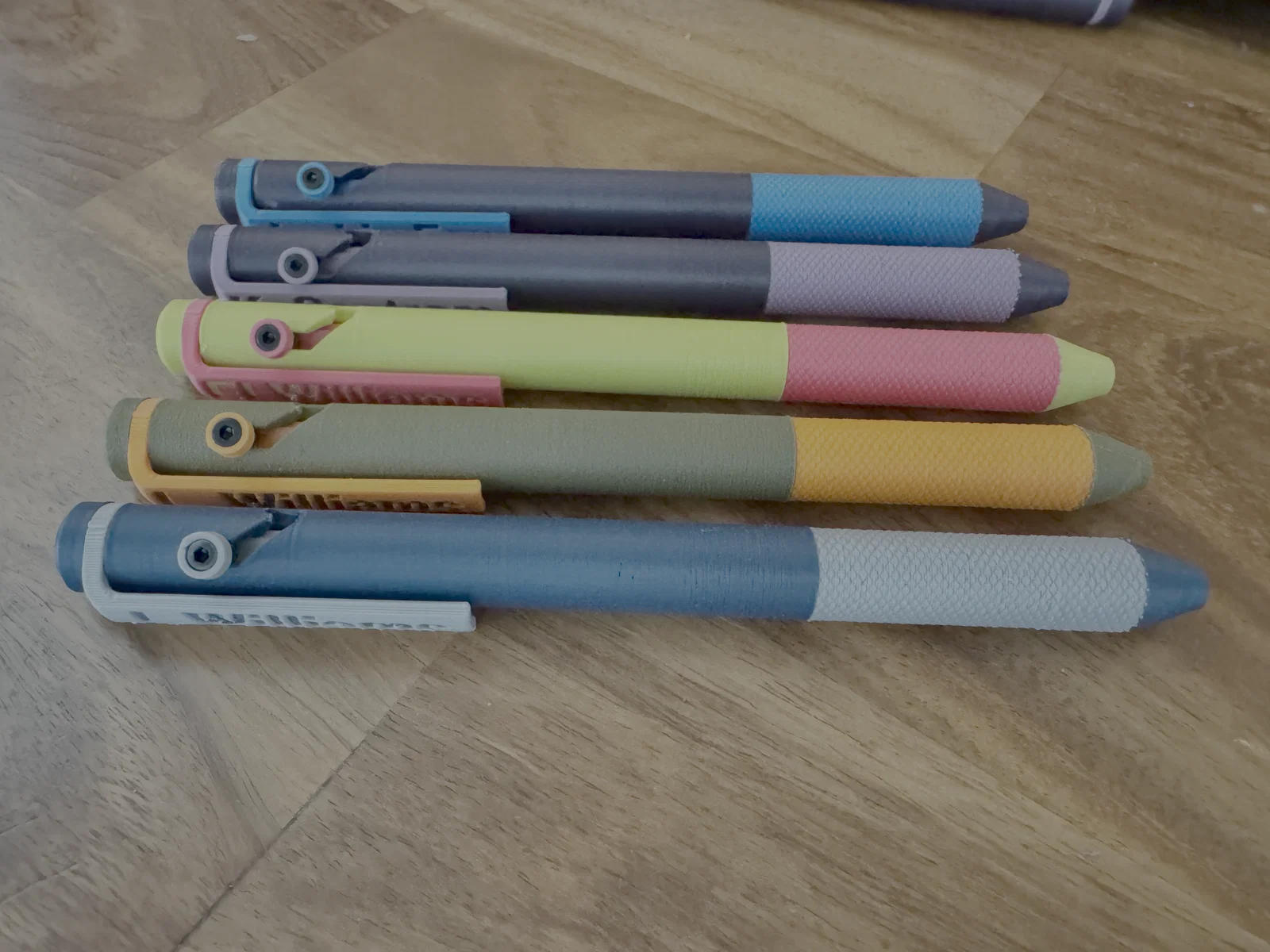

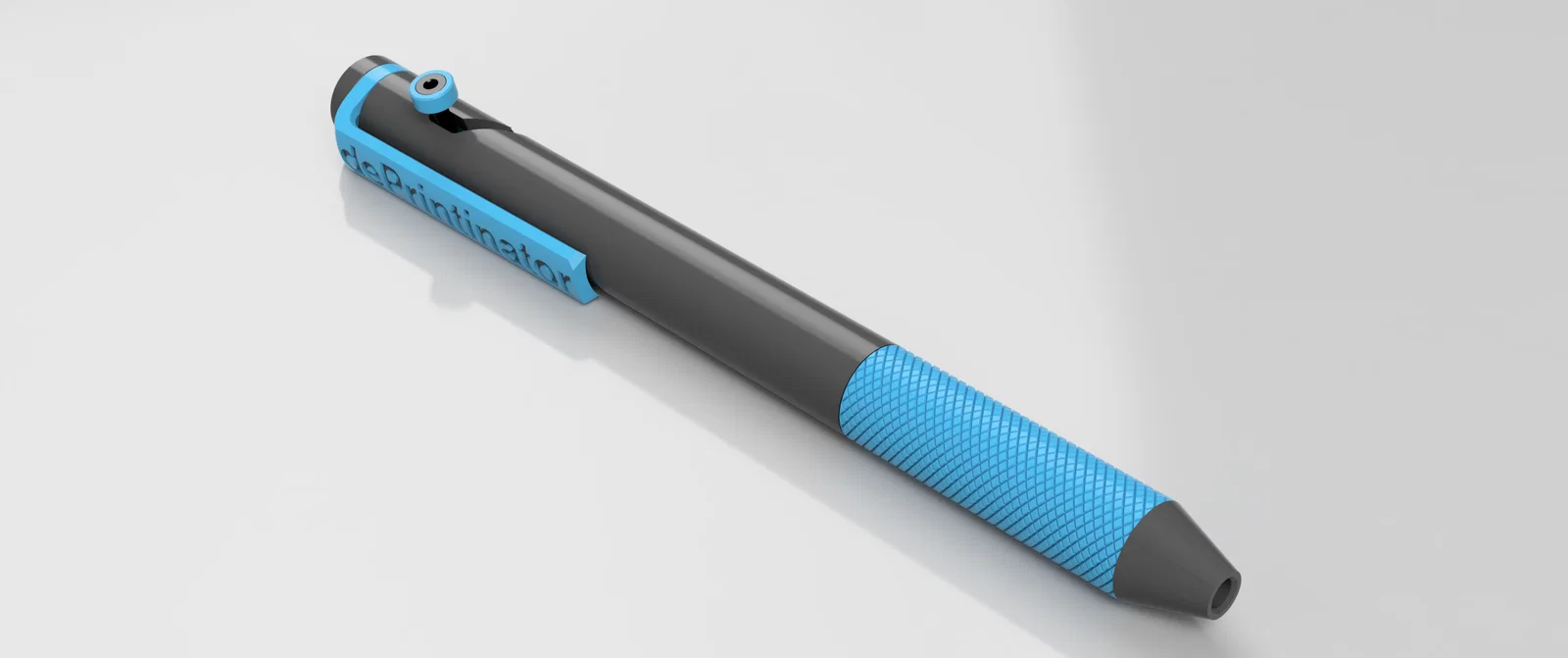

Mình vừa thiết kế xong một mẫu bút bi bấm cơ học mà hầu hết các chi tiết đều có thể in 3D được. Trên thị trường đã có nhiều thiết kế tương tự, nhưng mẫu của mình sử dụng thêm các đầu tán nhiệt (heat set inserts) để tăng độ bền. Bút gần như có thể in mà không cần support, ngoại trừ phần kẹp (clip). Để kẹp bút có bề mặt hoàn thiện đẹp nhất, bạn nên đặt support cho phần cong của nó (khoảng từ vị trí 6 đến 8 giờ trên mặt đồng hồ khi nhìn từ trên xuống).

Thông số in:

• Kích thước đầu in: 0.4mm
• Layer Height: 0.15mm
• Perimeters: 3
• Infill Density: 30%
• Infill Type: Cubic
• Scarf Joint Placement: everywhere
• Scarf Joint on Inner Perimeters: có

Linh kiện cần chuẩn bị:

• 1x M2 Brass Heat Set Insert
• 1x M2x8mm Socket Head Cap Screw
• 1x M3 Brass Heat Set Insert
• 1x M3x10mm Socket Head Cap Screw
• 1x Lò xo nén (dây lò xo càng dày thì lực bấm càng mạnh)
• 1x Ruột bút Parker G2

Nói thêm về ruột bút Parker G2: Có rất nhiều loại trên thị trường, nếu anh em muốn tìm hiểu kỹ hơn thì xem qua Reddit.

Mình có dùng thêm keo khóa ren Permatex cường độ cao trên các con ốc để không cần phải vặn quá chặt.

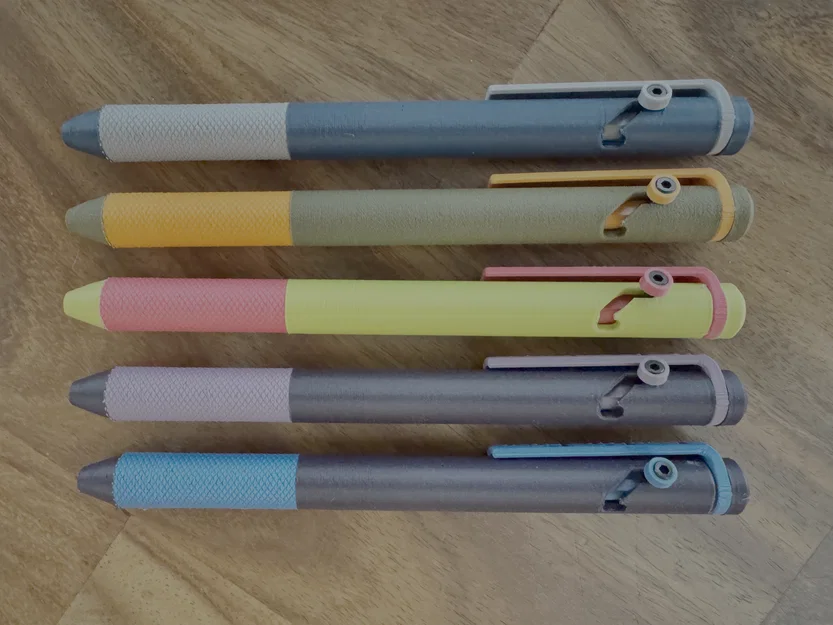

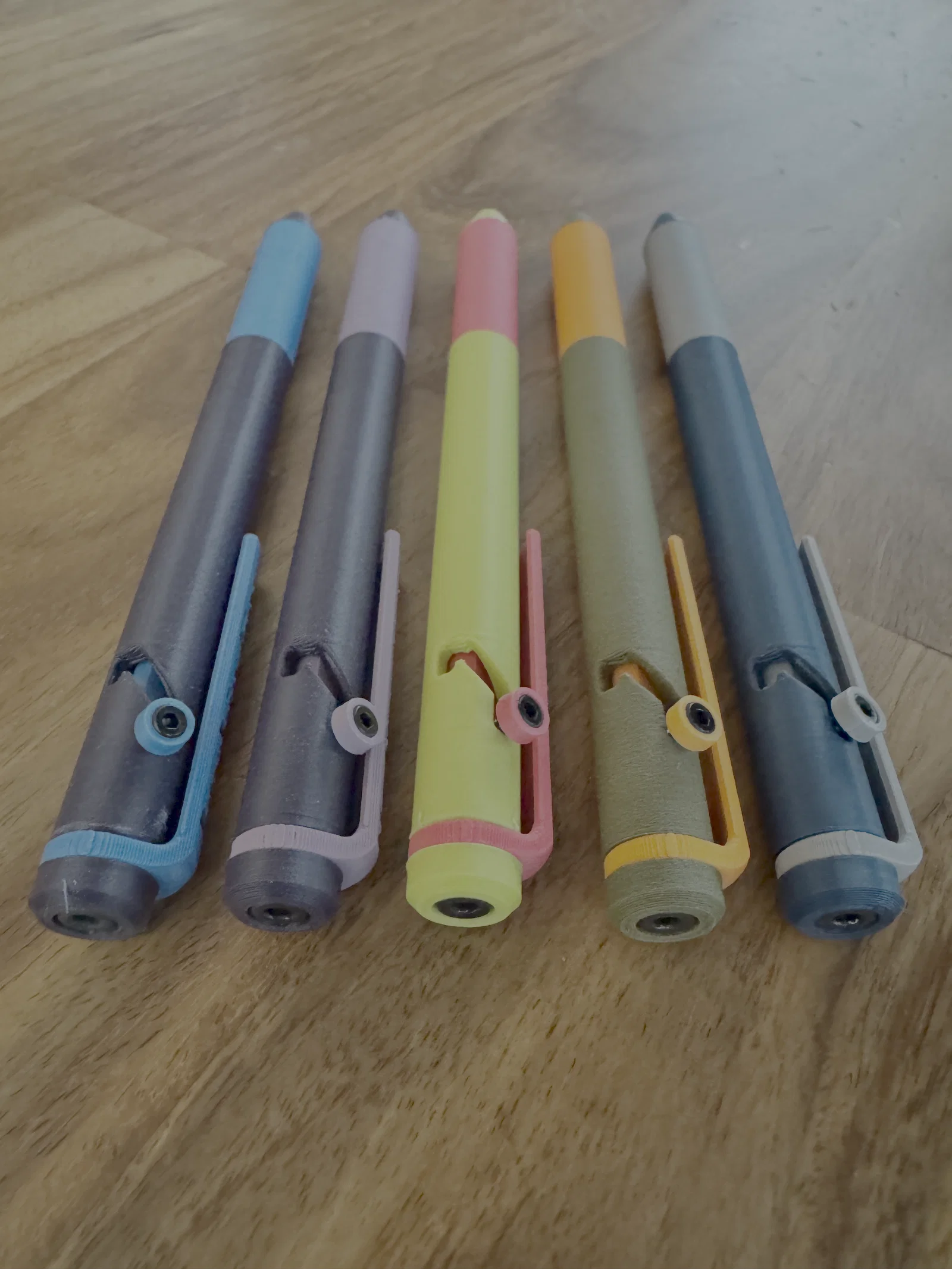

Màu sắc

Bất kỳ file STL nào có đánh dấu [a] đều dành cho phần màu nhấn. Mình đã dùng tính năng variable height painting để phối màu cho grip trên file pen_front.

Chất liệu

Mình đã thử nghiệm rất nhiều loại vật liệu. Loại ưng ý nhất là PLA gia cường sợi thủy tinh (glass fiber reinforced PLA), vì nó tạo ra bề mặt rất đẹp cho thân bút.

Lắp đầu tán nhiệt (Heat Set Insert)

Mình có thiết kế một cái khuôn nhỏ để giữ các chi tiết khi lắp heat set insert, giúp file pen_action_mechanism không bị biến dạng khi lắp ốc M2 (vì chi tiết này khá mỏng manh).

Hướng dẫn lắp ráp

1. Lắp heat set insert vào pen_action_mechanism (M2) và pen_rear (M3).
2. Dùng tăm phết một lượng keo CA rất nhỏ vào bên trong lỗ, sau đó luồn ốc M2 qua.
3. Đặt pen_action_mechanism vào trong pen_rear, dùng tăm xoay lỗ ren sao cho thẳng hàng với rãnh chữ J. (Lưu ý: mặt có heat set insert phải hướng về phía sau bút!)
4. Bôi một ít keo khóa ren lên đầu ốc M2, sau đó vặn vào lỗ ren trong rãnh chữ J.
5. Bôi keo khóa ren lên đầu ốc M3. Kẹp phần pen_rear, clip và pen_rear_cap lại với nhau và cố định bằng ốc M3.

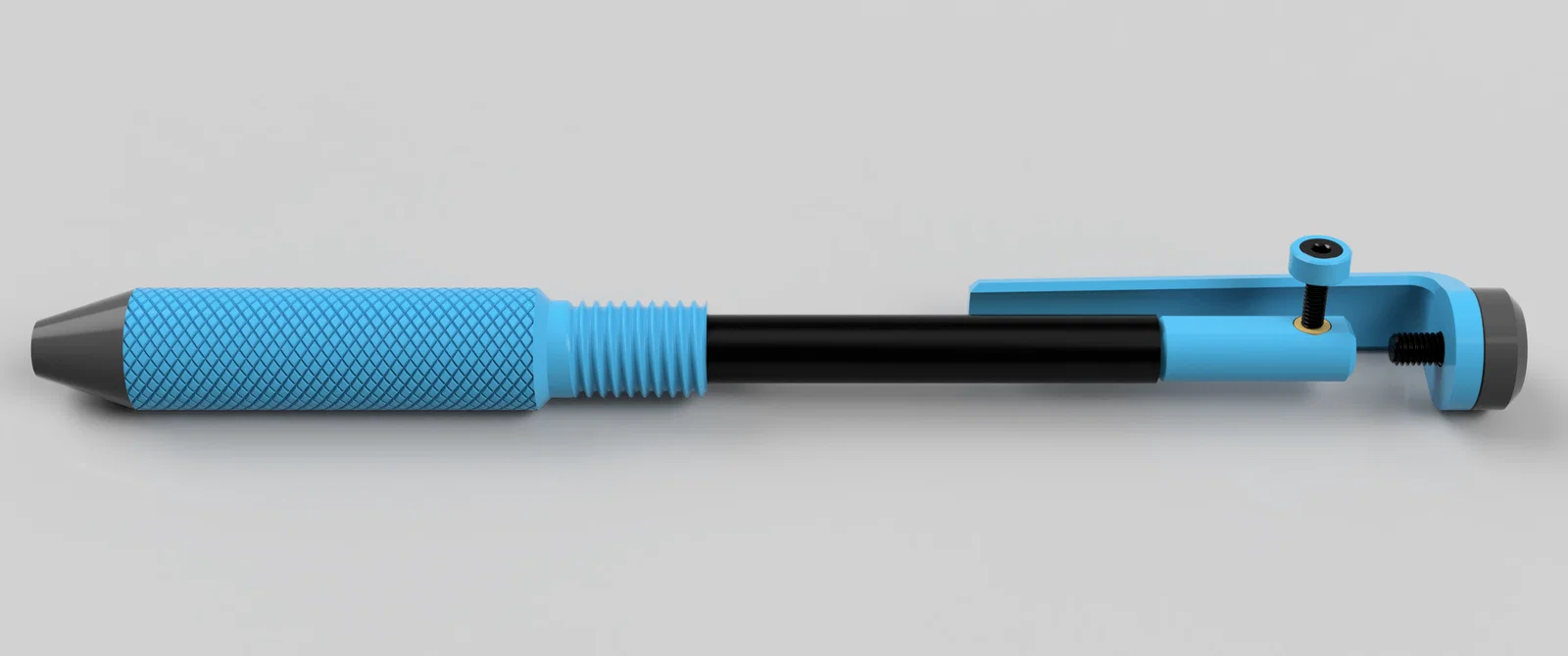

6. Lồng lò xo vào ống bút, sau đó đặt vào phần pen_front.
7. Vặn phần pen_rear đã lắp hoàn chỉnh vào pen_front. Nếu thấy cứng, bạn hãy nhấn vài lần để cơ chế hoạt động trơn tru hơn (hoặc dùng lò xo cứng hơn).
