Nắp luồn dây điện để bàn — thiết kế ren in 3D, nắp cài hình nêm

Bộ hai lỗ luồn dây điện để bàn, thiết kế cho lỗ khoan Ø32 trên mặt bàn dày 18 mm. Cả hai loại đều được cố định từ bên dưới bằng vòng đai ốc có khía, khớp với ren bước 4 được in 3D. Lỗ thông Ø20.6 có thể luồn được ba sợi cáp với đường kính tối đa 6 mm.

Thiết kế nắp dạng đường ray hình nêm giúp toàn bộ độ dày của nắp ăn khớp chắc chắn vào thân — không còn chi tiết mỏng dễ gãy (đây là bản cải tiến sau khi phiên bản v1 bị nứt lúc lắp nắp).

⚠ Hãy in grommet_thread_test TRƯỚC (~10 phút) và kiểm tra xem vòng đai ốc có vặn vào trơn tru không trước khi in toàn bộ thân — khoảng hở ren là 0.30 mm mỗi bên và tùy thuộc vào máy in của bạn.

Các tệp và cặp đôi tương thích (nắp KHÔNG dùng chung được):

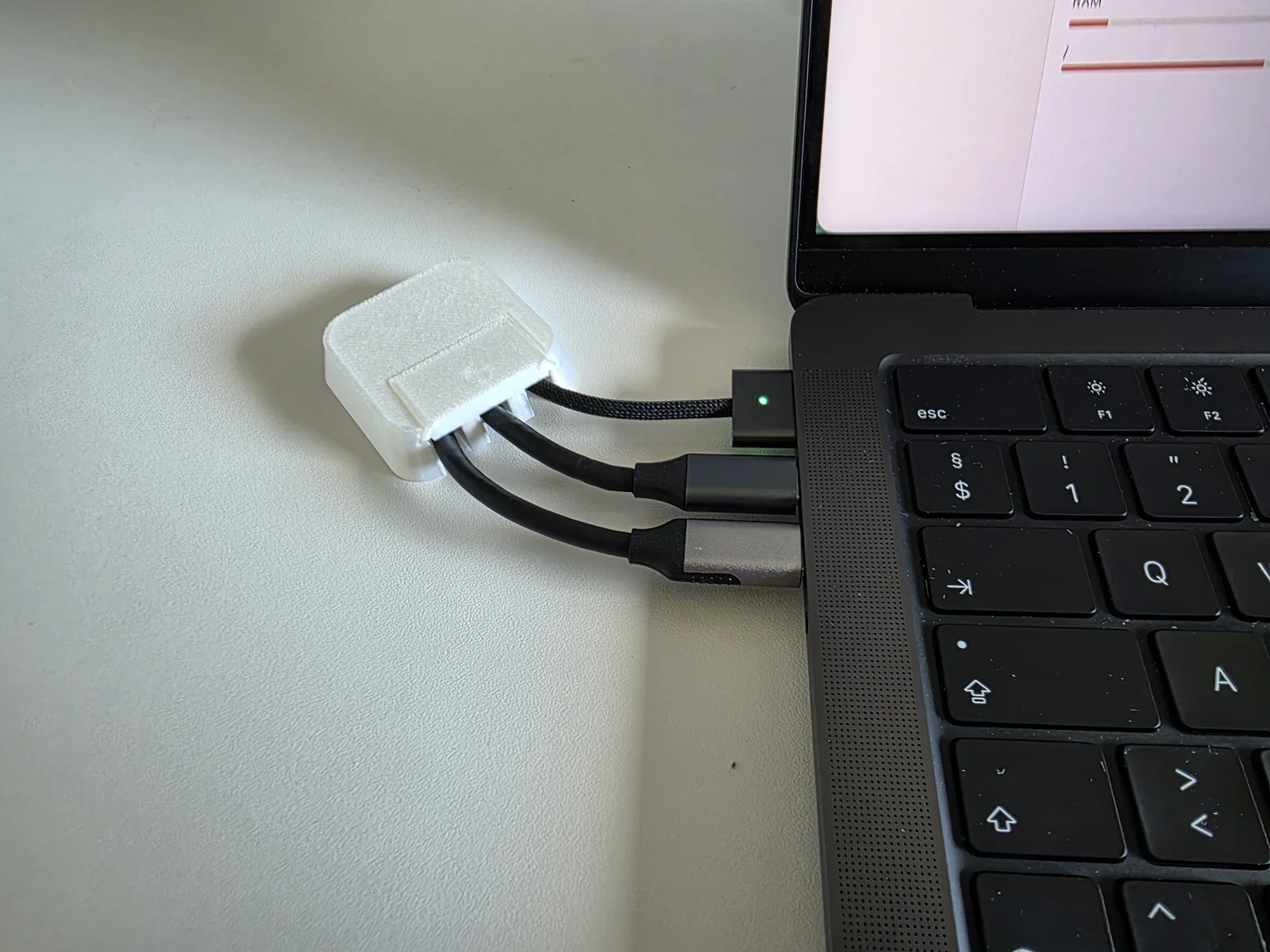

• grommet_body + grommet_lid — lối ra ngang mặt bàn (nắp lược, 3 khe)

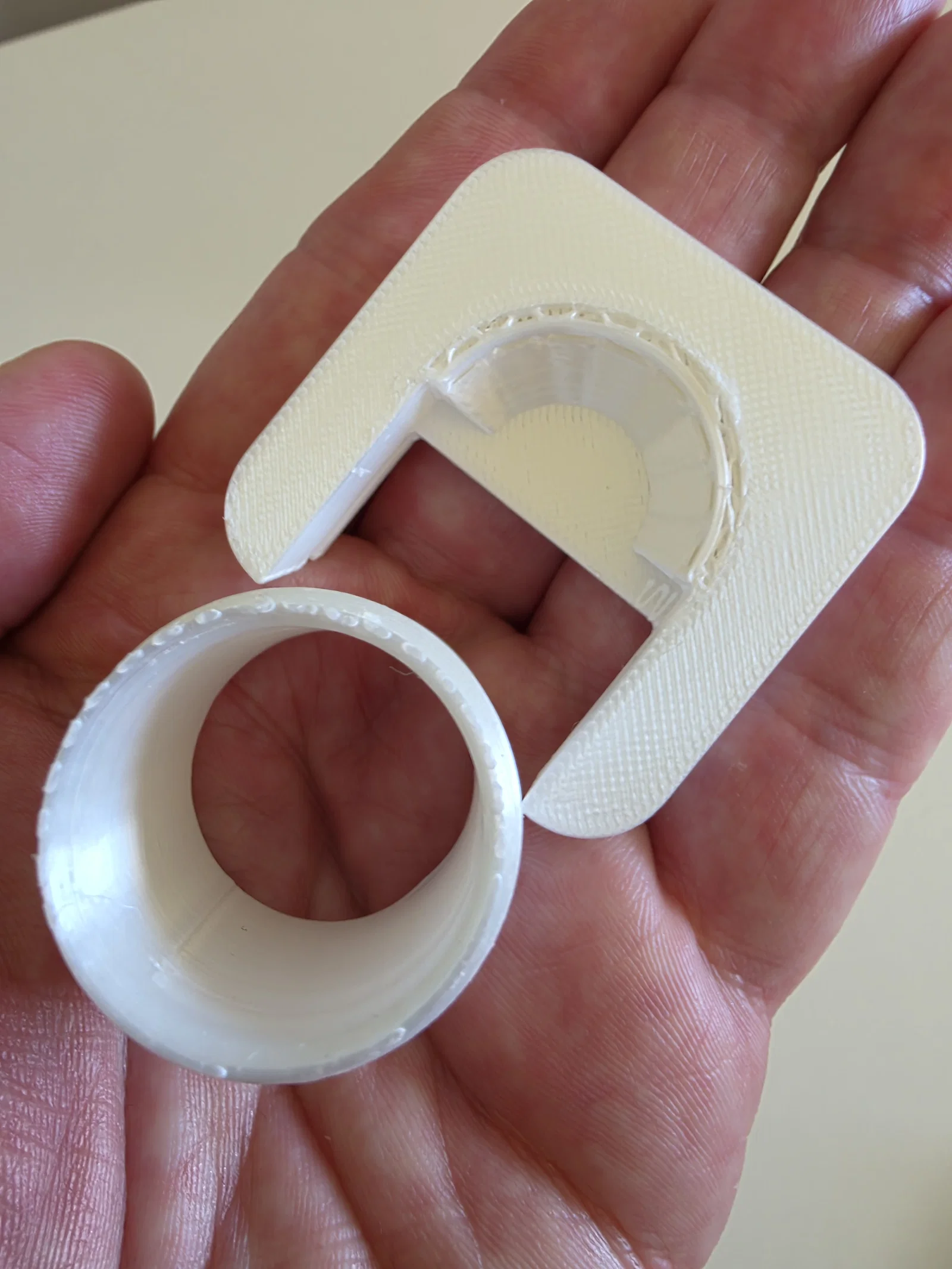

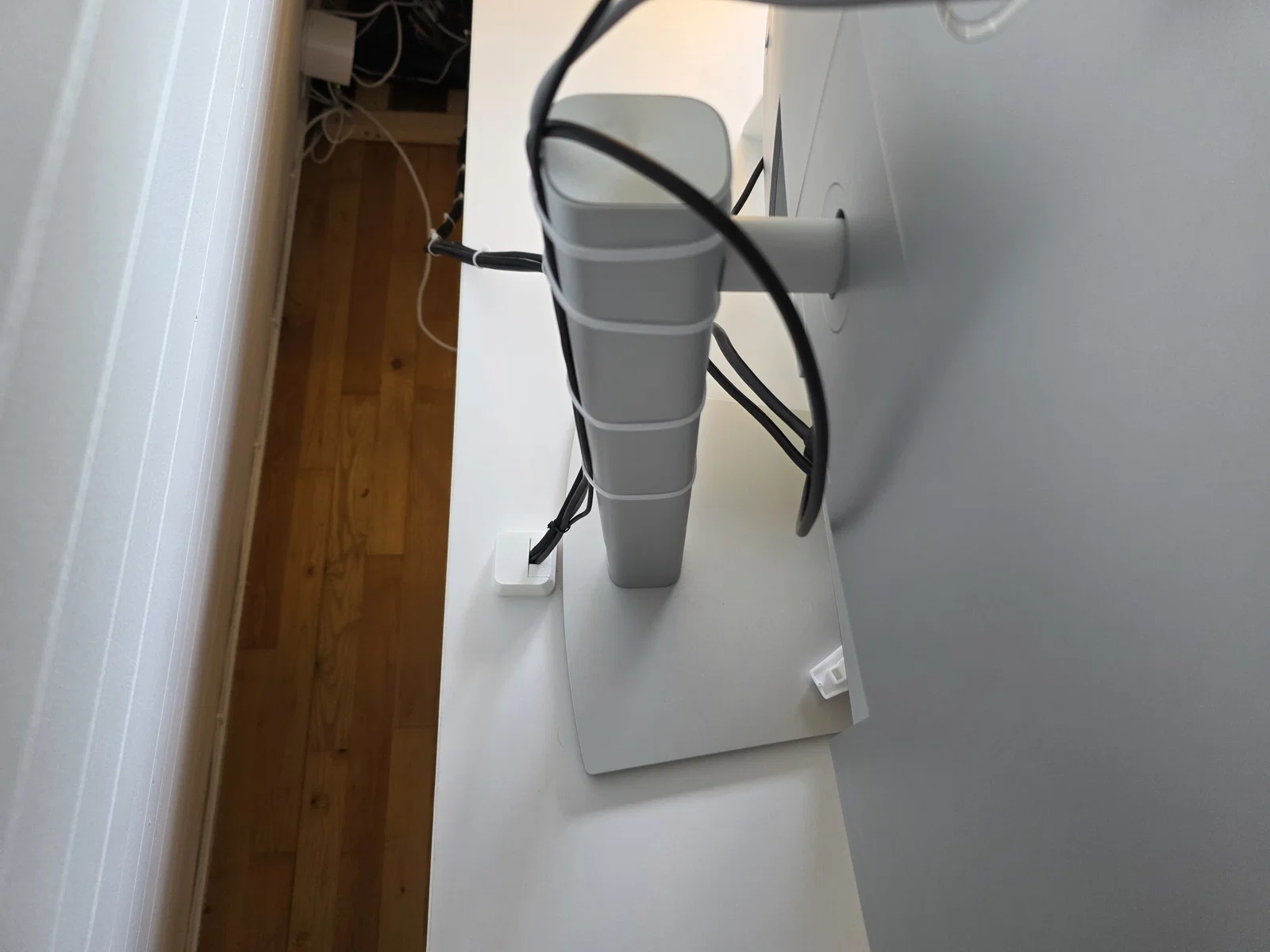

• grommet_body_monitor + grommet_lid_up — lối ra hướng lên trên, tránh chân đế màn hình (nắp có khe chữ U)

• grommet_nut — dùng chung cho cả hai loại thân

Thông số in: PLA, lớp in 0.2 mm, 2 lớp tường (walls), 15% infill, bật hỗ trợ (supports ON). Thân in úp mặt (phần ren hướng lên); nắp, đai ốc và tệp thử ren in nằm phẳng trên bàn in. Được in trên máy Elegoo Centauri Carbon; các thiết lập slicer khác để mặc định.

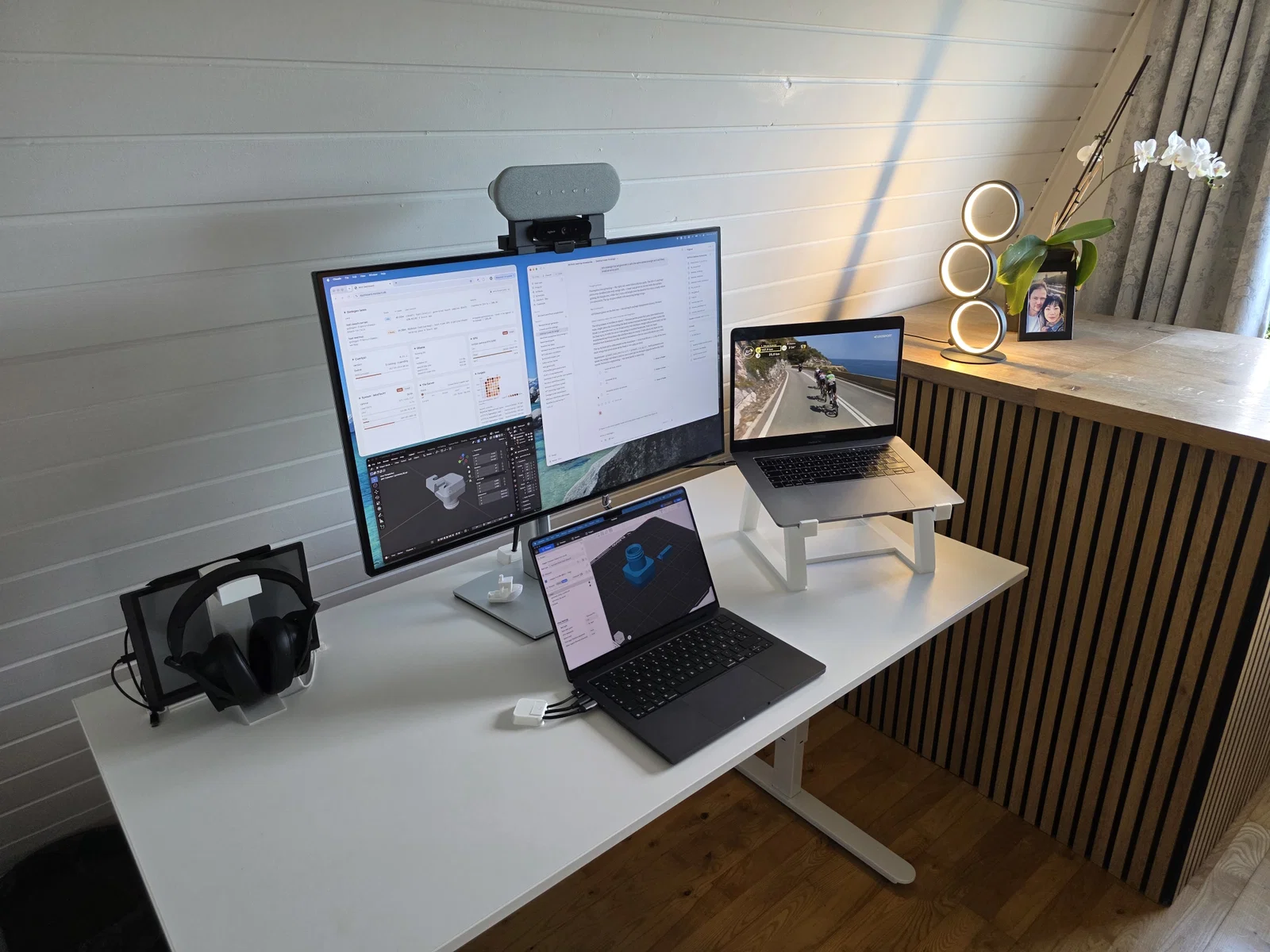

Là một phần của "The Desk That Debugged Itself" — toàn bộ hệ thống bàn làm việc được thiết kế thông qua việc trao đổi với Claude Fable 5 và tinh chỉnh dựa trên các bản in thực tế.

Câu chuyện đầy đủ và video xây dựng: https://minttech.dk/blog/desk-that-debugged-itself/?utm_source=printables&utm_medium=model

Xem thêm tại: https://minttech.dk/?utm_source=printables&utm_medium=model

Giấy phép: CC BY-NC — miễn phí cho mục đích cá nhân, vui lòng ghi nguồn, không sử dụng cho mục đích thương mại.
