Lymow One: Tấm chắn phía sau bộ phận cắt

Mô tả

Một trong những vấn đề gây khó chịu nhất trên Lymow One là việc sạc pin không ổn định, thường do bụi bẩn bám vào các cực sạc trong quá trình vận hành.

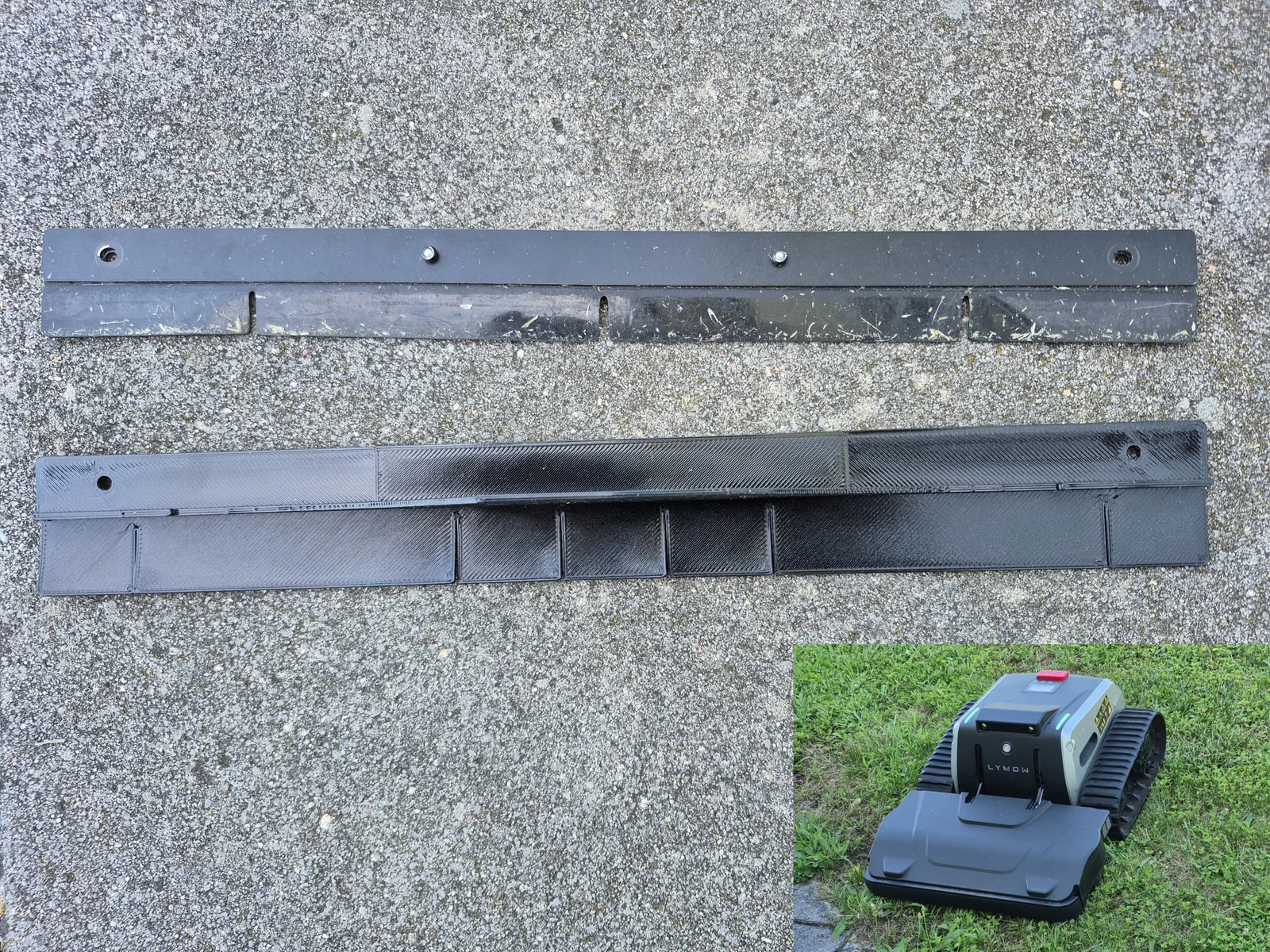

Để ngăn cỏ và bụi bẩn văng ra từ bộ phận cắt (cutting deck), tôi đã tăng chiều cao của tấm chắn phía sau. Nó dài hơn 5mm so với linh kiện gốc. Vì tôi không bao giờ cắt cỏ ở độ cao dưới 40mm, nên tấm chắn này vẫn đủ cao để không gây cản trở chuyển động của máy cắt.

In ấn

Việc in tấm chắn sau không hề đơn giản: Nó đòi hỏi 2 loại vật liệu khác nhau - loại cứng và loại dẻo:

Mô hình gồm 2 phần được in bằng các loại vật liệu khác nhau. Để đảm bảo liên kết chắc chắn, cả hai vật liệu đều được in trên cùng một lớp ở một số vị trí nhất định.

Điều này có nghĩa là bạn cần một máy in có:

• Bàn in kích thước 330mm
• Ít nhất 2 đầu phun (hot ends):
  • Phần cứng: PETG
  • Phần dẻo: TPU

Tôi đã sử dụng máy Prusa XL cho bản in này.

Trong phần mềm slicer, hãy đảm bảo đặt đúng vị trí của 2 phần mô hình:

Tấm đệm ốc (Nut Plates)

Việc in các tấm đệm ốc khá dễ dàng.

• Nhựa in: PETG, ASA, ABS hoặc tương đương
• Infill: 100%
• Chiều cao lớp in: 0.25mm
• Ironing: bật
• Support: không cần thiết (in các tấm với phần lỗ ốc hướng lên trên)

Lắp ráp

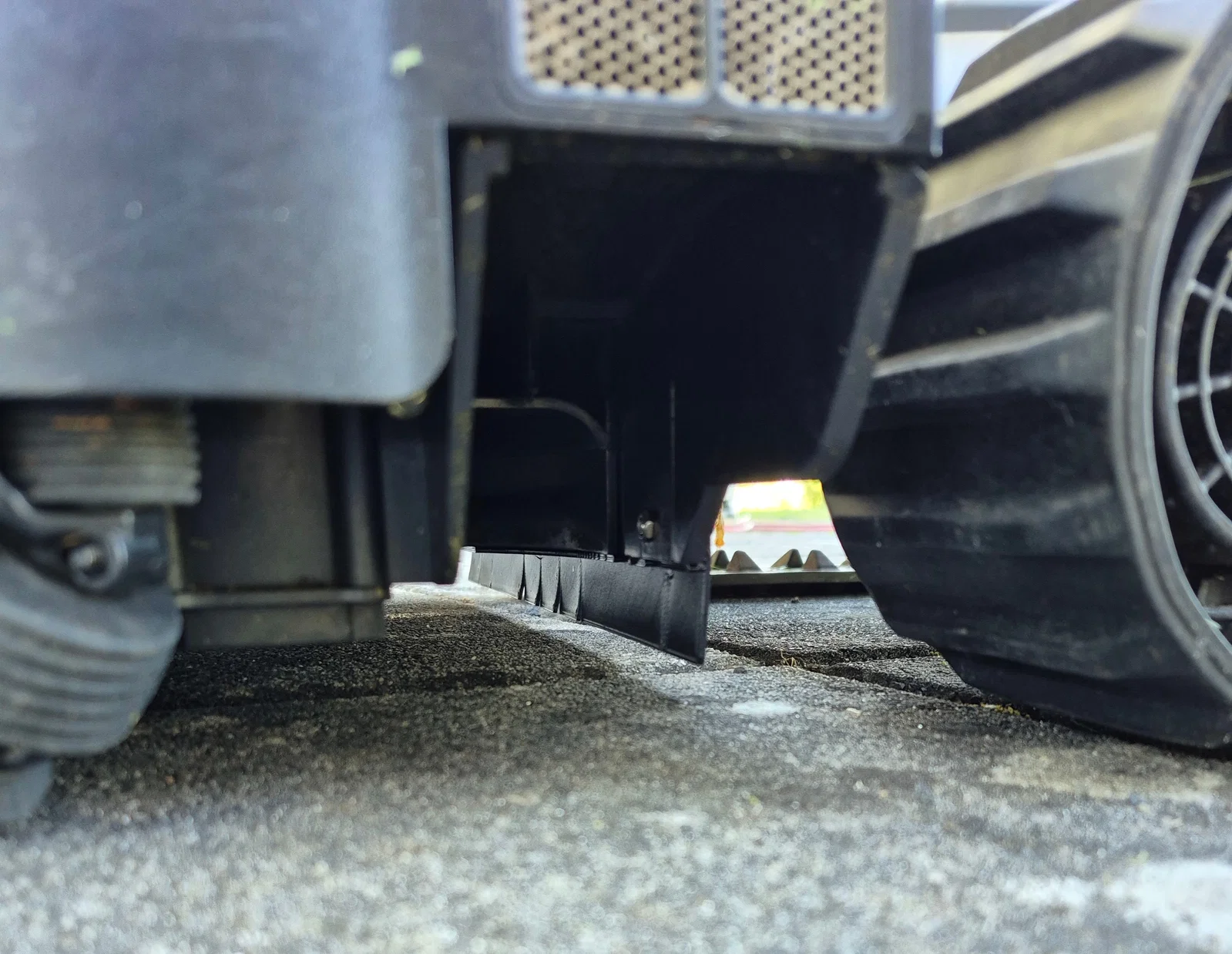

Tấm chắn có thể được lắp đặt bằng:

• 2x ốc M4x10mm
• 2x đai ốc M4

Các tấm đệm ốc giúp bạn cố định đai ốc không bị xoay và lấp đầy khe hở để tránh bụi bẩn tích tụ:
