Báng tì vai tùy chỉnh cho nỏ cầm tay Horizone Redback

Báng súng tùy chỉnh thiết kế riêng, tương thích với nỏ cầm tay Horizone Redback.

Đây là phụ kiện được thiết kế riêng bởi bên thứ ba, không phải là sản phẩm gốc hay linh kiện OEM từ Horizone.

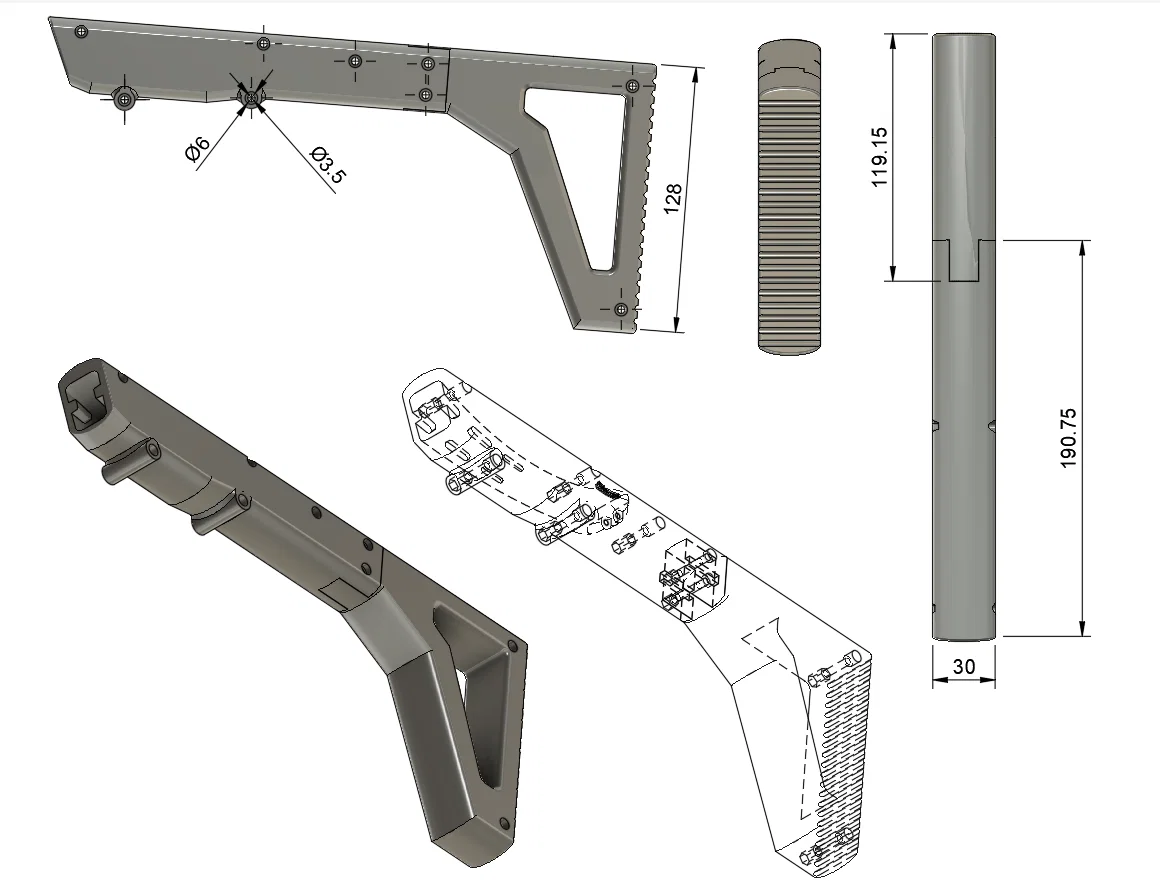

Báng súng bao gồm ba bộ phận in 3D:

• 1× báng súng
• 2× nửa kẹp adapter để gắn vào tay cầm Redback zin

Không cần phải độ chế hay sửa đổi vĩnh viễn nỏ. Các adapter sẽ kẹp chặt quanh tay cầm gốc và báng súng được bắt vít vào adapter này.

Phần cứng

Các loại vít cần thiết:

• 5 × M3 × 15 mm
• 4 × M3 × 25 mm

Khuyến khích dùng loại vít đầu trụ (socket head cap screws).

In ấn

Các bộ phận được thiết kế để in FDM.

Thông số khuyến nghị

• Vật liệu: PLA+, PETG hoặc vật liệu cứng hơn
• Chiều cao lớp in (layer height): 0.20 mm
• Vách (walls): 4–5
• Độ lấp đầy (infill): 30–40% dạng Rectilinear

Nguyên mẫu đã thử nghiệm

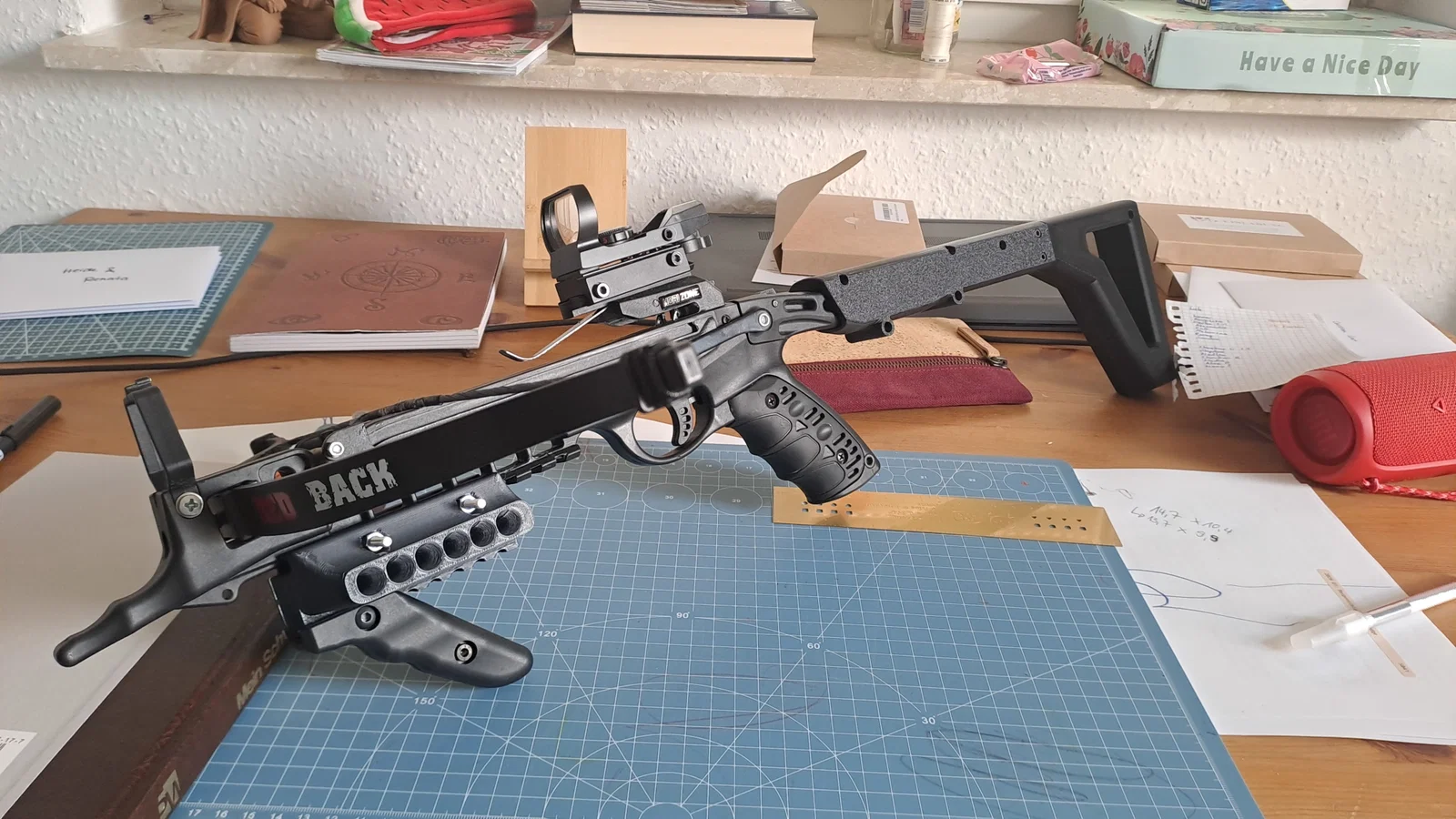

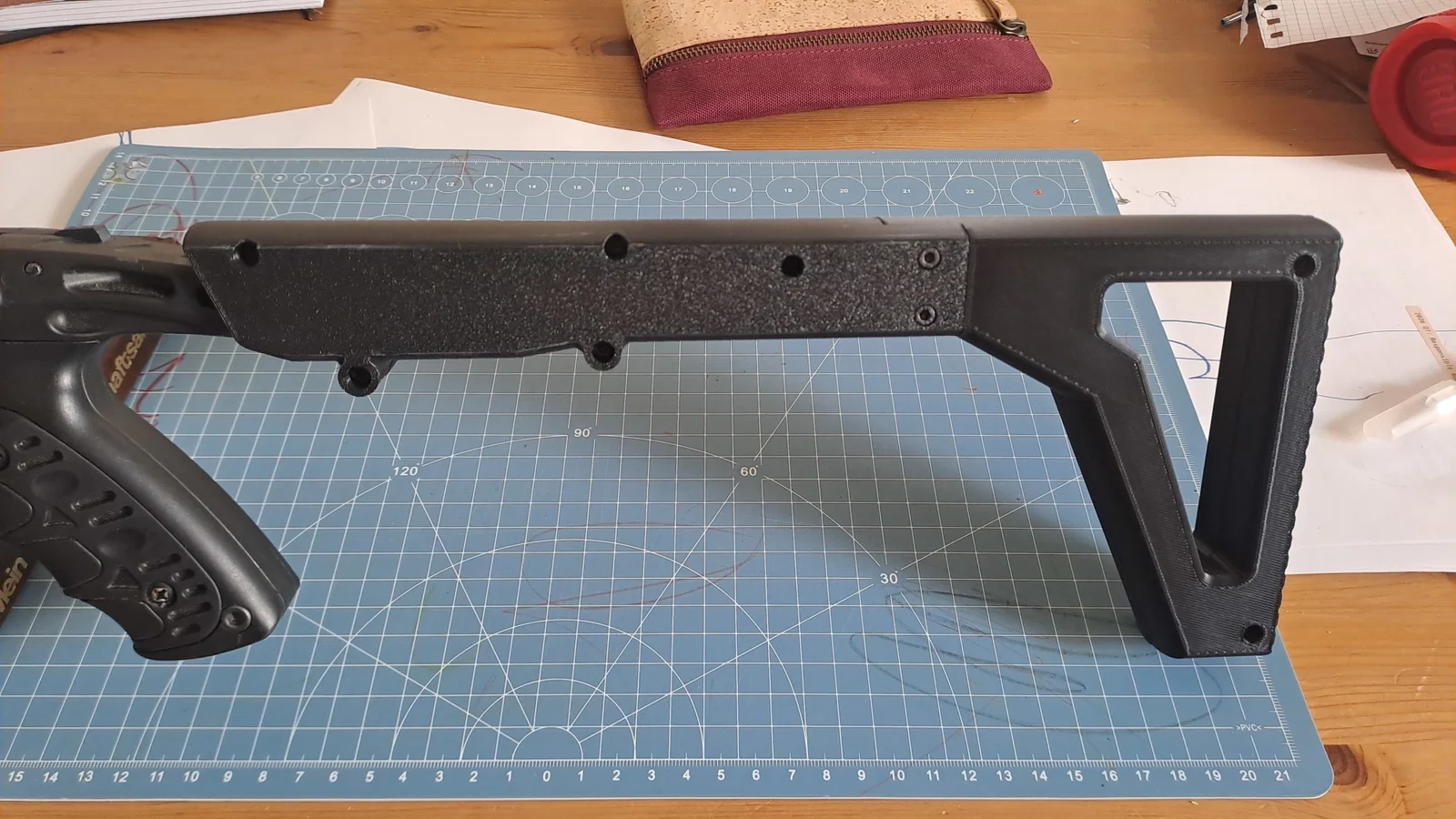

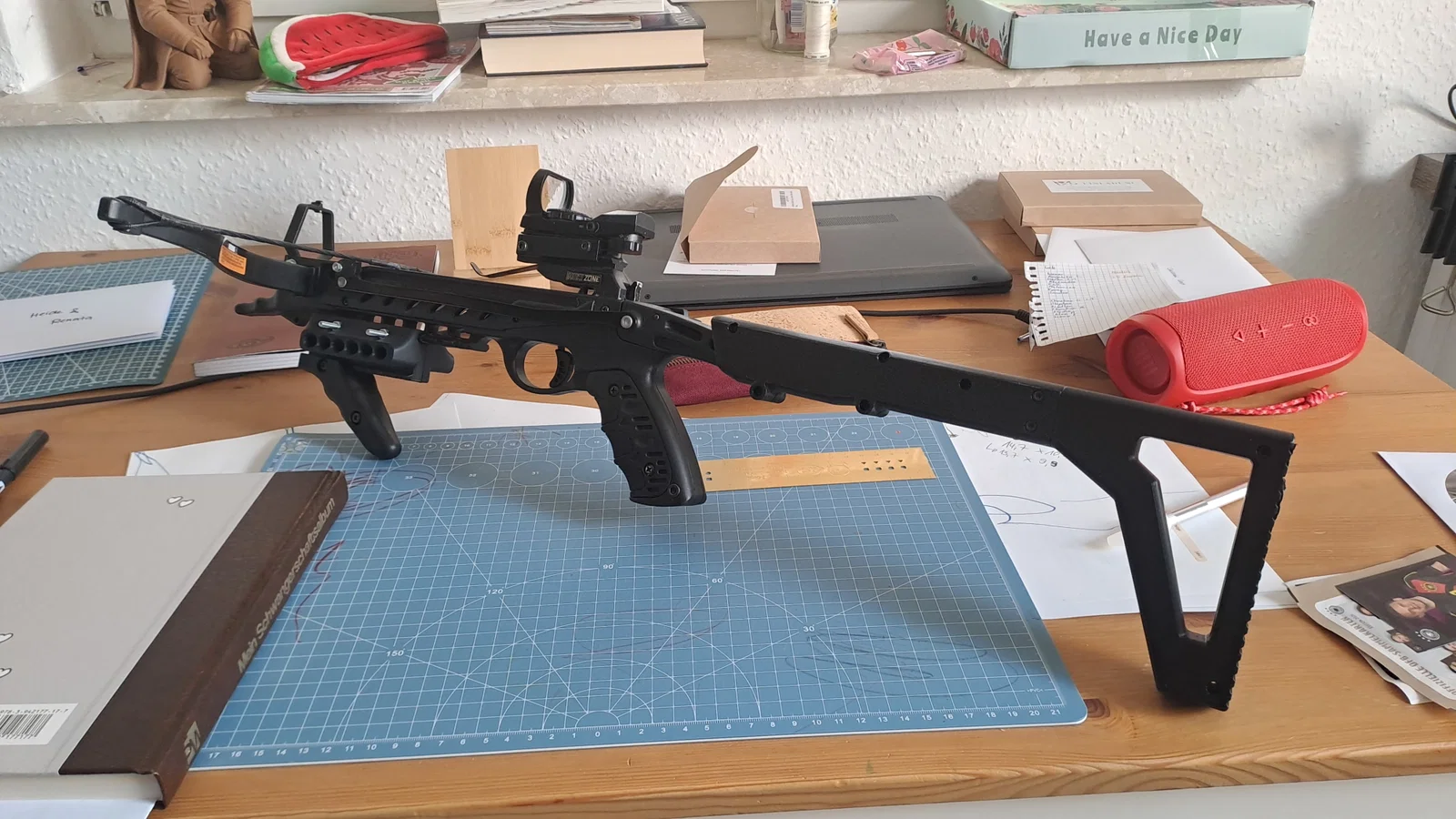

Nguyên mẫu hiển thị trong ảnh đã được in thành công với:

• PLA+
• Chiều cao lớp in: 0.28 mm
• 2 vách
• 15% infill dạng Rectilinear

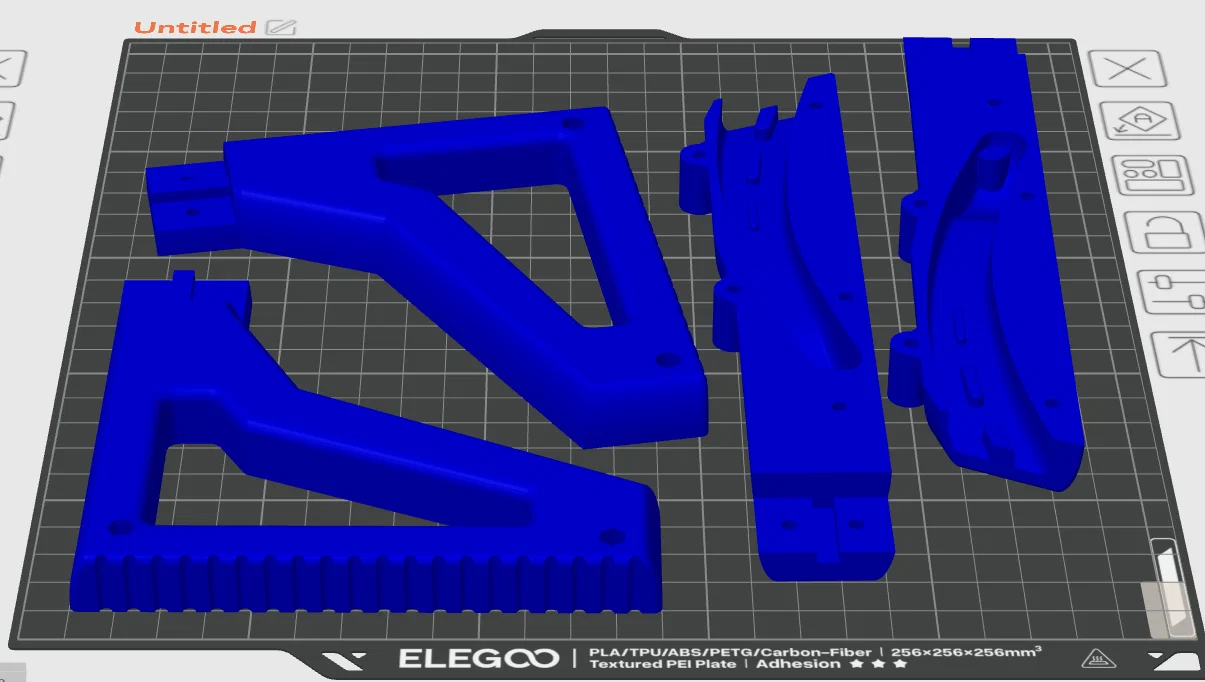

Nên in tất cả các bộ phận theo hướng được hiển thị trong ảnh xem trước. File dự án .3mf đi kèm bao gồm cả các phần đã được cắt, sắp xếp sẵn để in ngay và mẫu chưa cắt, cho phép anh em tự chia nhỏ hoặc thêm chốt định vị nếu muốn.

LƯU Ý

Đây là phụ kiện in 3D gắn thêm tương thích với nỏ cầm tay Horizone Redback. Đây không phải là sản phẩm gốc của Horizone hay linh kiện thay thế OEM.

Phụ kiện này chỉ nhằm mục đích cải thiện việc cầm nắm và làm điểm tựa vai. Nó không làm tăng lực kéo, tốc độ tên hay thay đổi hiệu suất của nỏ.

Do sự khác biệt giữa máy in, loại nhựa và cài đặt slicer, có thể cần xử lý hậu kỳ như chà nhám, loại bỏ bavia hoặc doa lại lỗ vít cho vừa vặn. Hãy kiểm tra kích thước trước khi lắp ráp. Không siết ốc quá chặt để tránh làm hỏng các bộ phận in.

Người dùng tự chịu trách nhiệm khi sử dụng. Luôn tuân thủ hướng dẫn an toàn của nhà sản xuất và đảm bảo việc in, sở hữu và sử dụng phụ kiện này là hợp pháp tại khu vực của anh em.
